Cirkulujúce vodné chladenie: Komplexný prehľad

V súčasnosti sa cirkulujúce vodné chladenie stáva čoraz populárnejším riešením na udržiavanie optimálnej teploty v rôznych aplikáciách, od priemyselných procesov až po osobné počítače. Tento článok sa zameriava na rôzne aspekty tohto systému, jeho výhody a nevýhody, a na to, ako môže prispieť k efektívnejšiemu chladeniu. Rôzne pohľady a názory expertov na cirkulujúce vodné chladenie nám pomôžu lepšie pochopiť jeho komplexnosť a význam vo svete technológie.

Základný princíp cirkulujúceho vodného chladenia

Cirkulujúce vodné chladenie využíva vodu ako chladivo, ktoré sa neustále pohybuje medzi chladiacimi a vykurovacími jednotkami. Tento proces umožňuje efektívne prenášať teplo z jedného miesta na druhé. Na tomto princípe sú založené rôzne aplikácie, od automobilového priemyslu po elektroniku.

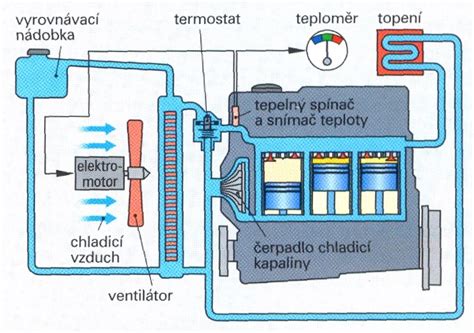

V bežnom počítačovom systéme funguje vodné chladenie na nasledujúcom princípe: vodné bloky odoberajú teplo z komponentov (ako je procesor alebo grafická karta) a odovzdávajú ho cirkulujúcej vode. Vodná pumpa potom poháňa ohriatu vodu do radiátora, kde sa voda ochladí a následne putuje ďalej, často cez expanznú nádobu. Tento cyklus sa neustále opakuje.

Výhody cirkulujúceho vodného chladenia

Na rozdiel od tradičných vzduchových chladiacich systémov, cirkulujúce vodné chladenie ponúka množstvo výhod:

• Vyššia účinnosť: Voda má vyššiu tepelnú kapacitu ako vzduch, čo znamená, že dokáže absorbovať viac tepla pri nižších objemoch. Toto je obzvlášť dôležité pri pretaktovaní (overclockingu) komponentov, ktoré násobne zvyšuje ich požiadavky na chladenie.
• Nižšie náklady na energiu: Efektívnejšie chladenie môže viesť k nižšej spotrebe energie, čo je výhodné pre podniky aj domácnosti.
• Menšia hlučnosť: Cirkulujúce vodné chladenie je zvyčajne tichšie ako vzduchové chladenie, čo zvyšuje komfort používateľov.

Komponenty vodného chladenia

Systém cirkulujúceho vodného chladenia sa skladá z niekoľkých kľúčových komponentov:

Vodné bloky

Vodné bloky slúžia na odvod stratového tepla z procesora a ďalších zdrojov produkujúcich teplo. Všeobecne sa neodporúča používať bloky alebo radiátory vyrobené z hliníka, pokiaľ celý vodný okruh nie je vyrobený výlučne z hliníka bez medených súčastí, aby sa predišlo galvanickej korózii.

Medzi kvalitné bloky na CPU s dobrým pomerom cena/výkon patria napríklad EK Water Blocks EK-Supremacy MX s medenou základňou. Medzi špičkové bloky patria aj Watercool Heatkiller IV, EK Water Blocks EK-Supremacy EVO, Aqua Computer Kryos XT HighFlow a Koolance CPU-380.

Pri blokoch na grafickú kartu je možné zvoliť tzv. Full cover blok, ktorý chladí nielen jadro grafickej karty, ale aj jej pamäte a napäťové regulátory. Tieto bloky sú síce drahšie, ale poskytujú lepšie chladenie. Ich nevýhodou je však obmedzená kompatibilita, často len s jedným konkrétnym modelom grafických kariet.

Fitinky a hadice

V Európe existujú primárne dve normy pre fitinky (pripojovacie kusy), pričom väčšina kvalitných výrobcov používa štandardné 1/4" závity, ktoré minimálne obmedzujú prietok vody. Existujú aj menšie 1/8" závity, ktoré používajú skôr ázijskí výrobcovia. Vhodné je použiť typ s prevlečnou maticou.

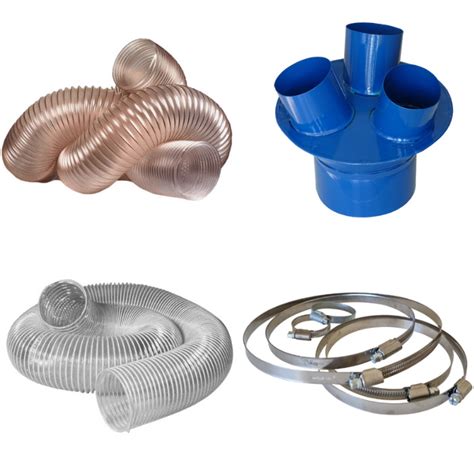

Výber hadíc je tiež dôležitý. Hadice sa vyrábajú v rôznych veľkostiach, kde prvé číslo označuje vonkajší priemer a druhé vnútorný priemer (napr. 10/8 mm). Klasické PVC hadice sú lacné, ale tvrdé, čo sťažuje ich tvarovanie. Kvalitnejšie hadice, ako napríklad Tygon, sa lepšie tvarujú a sú menej náchylné na zalomenie. Ich nevýhodou je vyššia cena a postupné strácanie priezračnosti. Medzi najlepšie aktuálne patria hadice značky Primochill alebo EPDM hadice EK Water Blocks.

Čerpadlá

Na trhu existuje mnoho čerpadiel od rôznych výrobcov, ktoré sa líšia výkonom a cenou. Populárne sú najmä čerpadlá značky Laing, ktoré sú známe svojimi malými rozmermi, nízkym napätím (12V), vysokou výtlačnou výškou a prietokom. Laing DDC pumpy sa často kombinujú s alternatívnymi TOPmi (vrchnými časťami) pre lepšie prevádzkové vlastnosti a tichšiu prevádzku. Pre Laing DDC Plus pumpy (18W verzia) sa odporúča použiť špeciálny kovový obal slúžiaci ako chladič.

Laing D5 pumpy patria medzi najkvalitnejšie s nízkou poruchovosťou a možnosťou plynulej regulácie. Na rozdiel od DDC verzií netrpia prehrievaním elektroniky. Pri kúpe Laing D5 pumpy je potrebné zakúpiť aj TOP, bez ktorého pumpa nefunguje.

Expanzné nádoby

Expanzné nádoby slúžia na vyrovnávanie zmien objemu kvapaliny v systéme v dôsledku teplotných zmien a na uľahčenie zavodnenia a odvzdušnenia okruhu. Predávajú sa v rôznych prevedeniach, najčastejšie ako klasické valcové typy alebo ako nádoby do 5,25" pozícií. Populárne sú napríklad nádoby EK Water Blocks EK-RES v rôznych veľkostiach (100, 150, 250, 400 mm). Menšie nádoby sú vhodné pre okruhy so slabšími čerpadlami, zatiaľ čo pre silnejšie čerpadlá sa odporúčajú dlhšie nádoby pre príjemnejšie zavodňovanie. Veľkosť 250 mm je univerzálna.

Radiátory

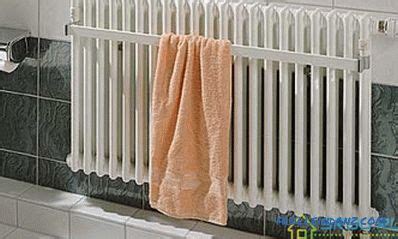

Radiátory sú zodpovedné za odvod tepla z vody do okolitého vzduchu. Existujú dva hlavné typy:

• Pasívne radiátory: Teplo sa odvádza samovoľným prúdením vzduchu. Sú spravidla veľké a ťažké, a ich chladiaci výkon nie je extrémny, ale sú ideálne pre tichú prevádzku. Niektoré moderné pasívne radiátory umožňujú aj inštaláciu ventilátorov.
• Aktívne radiátory: Používajú ventilátory (najčastejšie 120x120 mm alebo 140x140 mm) na prefúknutie vzduchu cez lamely. Na trhu sú radiátory pre jeden až deväť ventilátorov, pričom najbežnejšie sú pre jeden až tri ventilátory.

Lamely radiátorov sú zvyčajne vyrobené z medi, hliníka alebo ocele. Ideálne sú produkty firmy Alphacool (ST30, XT45, UT60), ktoré sa líšia hrúbkou a sú dostupné pre rôzne veľkosti ventilátorov.

Kvapaliny pre vodné chladenie

Súčasťou vodného okruhu je aj samotná kvapalina. V súčasnosti je najlepšie používať vopred namiešané náplne, ktoré okrem filtrovanej alebo destilovanej vody obsahujú aj potrebné inhibítory na ochranu okruhu pred riasami a koróziou. Tieto náplne sú dostupné v rôznych farbách, vrátane transparentných, farebných, nepriehľadných pastelových a špeciálnych typov pre prezentačné okruhy.

Údržba a prevádzka

Vodný okruh je potrebné pravidelne zavodňovať, odvzdušňovať a dopĺňať kvapalinu. V závislosti od typu okruhu a použitých komponentov je potrebné kvapalinu dopĺňať približne raz za štvrť roka a celkovú výmenu kvapaliny vykonať raz za rok až dva.

Nevýhody a riziká

Aj keď má cirkulujúce vodné chladenie množstvo výhod, existujú aj nevýhody, ktoré treba zvážiť:

• Riziko únikov: Únik vody môže spôsobiť vážne poškodenie hardvéru. Dôkladná inštalácia a pravidelná kontrola sú nevyhnutné.
• Vyššie počiatočné náklady: Inštalácia kompletného systému vodného chladenia je zvyčajne drahšia ako vzduchové chladenie.
• Údržba: Vyžaduje si pravidelnú údržbu, aby sa predišlo problémom s kvalitou vody a funkciou systému.

Aplikácie v rôznych odvetviach

Cirkulujúce vodné chladenie sa uplatňuje v rôznych oblastiach:

• Elektronika: V osobných počítačoch a serveroch na chladenie procesorov a grafických kariet, najmä pri pretaktovaní.
• Priemyselné procesy: Mnohé výrobné procesy vyžadujú efektívne chladenie na zabezpečenie kvality výrobkov.
• Transformátory: Cirkulujúce vodné chladenie transformátorov zlepšuje ich efektivitu a stabilitu prevádzky, znižuje riziko prehriatia a predlžuje životnosť.
• Chladiace veže: Používajú sa na chladenie veľkých objemov vody v priemyselných aplikáciách, ako sú tepelné a jadrové elektrárne, alebo pri výrobe chemikálií.

Problém kavitácie v čerpadlách

Jedným z dôležitých problémov v systémoch cirkulujúceho vodného chladenia, najmä v priemyselných aplikáciách, je kavitácia v čerpadlách. Kavitácia je fyzikálny jav, pri ktorom v dôsledku poklesu tlaku pod nasýtený tlak pary pri danej teplote vznikajú parné bubliny. Tieto bubliny následne prasknú v oblasti vyššieho tlaku, čo spôsobuje hydraulický náraz, eróziu, koróziu a vibrácie komponentov čerpadla (obežného kolesa, krytu).

Príčiny kavitácie

Kavitácia môže byť spôsobená viacerými faktormi:

• Nadmerný odpor v sacom potrubí: Zanesené filtre, nevhodná konštrukcia potrubia alebo príliš nízka hladina kvapaliny v nádrži môžu spôsobiť nadmerný odpor a pokles tlaku na vstupe do čerpadla.
• Vniknutie vzduchu do systému: Netesnosti v hriadeľovej upchávke alebo v iných častiach okruhu môžu spôsobiť nasávanie vzduchu, ktorý sa dostane do nízkotlakovej oblasti obežného kolesa a prispieva k vzniku kavitácie.
• Nesprávna prevádzka čerpadla: Prevádzka mimo optimálneho pracovného bodu môže tiež viesť ku kavitácii.

Opatrenia na prevenciu a opravu kavitácie

Na zníženie rizika kavitácie a jej následkov sa uplatňujú rôzne opatrenia:

• Optimalizácia sacieho potrubia: Zabezpečenie dostatočného prietoku a minimalizácia odporu.
• Pravidelná údržba tesnení: Včasné utiahnutie alebo výmena tesnení hriadeľa, aby sa zabránilo vniknutiu vzduchu.
• Použitie antikoróznych materiálov: Výber obežných kolies a krytov vyrobených z materiálov s vysokou odolnosťou voči erózii a korózii (napr. nehrdzavejúca oceľ, bronz).
• Oprava poškodených častí: Použitie špeciálnych náterov (napr. na báze epoxidovej živice alebo polyuretánu) alebo zváranie na opravu častí poškodených kavitáciou.
• Výmena poškodených komponentov: V prípade závažného poškodenia je často najefektívnejšia výmena obežného kolesa alebo krytu za nový diel, pričom je dôležité dbať na správne vyváženie.
• Monitorovanie a regulácia: Použitie pokročilých systémov na monitorovanie prevádzkových parametrov a automatizáciu riadenia môže pomôcť predchádzať podmienkam podporujúcim kavitáciu.

Záver

Cirkulujúce vodné chladenie je efektívne a všestranné riešenie na udržiavanie optimálnej teploty v širokom spektre aplikácií. Jeho výhody v oblasti účinnosti, tichšej prevádzky a potenciálu pre úsporu energie z neho robia atraktívnu voľbu. Je však dôležité zvážiť vyššie počiatočné náklady a potrebu pravidelnej údržby, ako aj potenciálne riziká, ako je únik vody alebo kavitácia v čerpadlách. S rastúcim technologickým pokrokom sa očakáva ďalšie zlepšovanie a zefektívňovanie systémov vodného chladenia.
