Využitie slnečnej energie umožňujú kolektory z produktového radu Vitosol od spoločnosti Viessmann. Tieto systémy sa dajú použiť buď len na ohrev teplej vody, alebo aj na podporu ústredného vykurovania. Pri inštalácii nového vykurovacieho systému v rámci modernizácie by sa so solárnymi kolektormi Vitosol malo počítať už vo fáze plánovania. Investícia do solárnych kolektorov sa oplatí nielen z hľadiska úspory energie na ohrev teplej vody po finančnej stránke, ale aj z hľadiska šetrenia fosílnych palív. Inštalácia solárnych kolektorov je podporovaná i programom Zelená domácnostiam prostredníctvom dotácií, čo predstavuje veľké plus pre životné prostredie a zároveň znižuje náklady na energiu a zabezpečuje energetickú nezávislosť. So solárnymi tepelnými systémami môžete využívať bezplatnú energiu zo slnka vo vlastnom dome.
Typy solárnych kolektorov Viessmann
Spoločnosť Viessmann ponúka vo svojom produktovom rade dva hlavné typy slnečných kolektorov: ploché a trubicové kolektory. Obidva premieňajú slnečnú energiu na tepelnú energiu pomocou absorbéra, líšia sa však spôsobom vyhotovenia a fungovania. Kolektory je možné objednať vo vodorovnom alebo zvislom prevedení a v plnej miere sa prispôsobiť priestorovým alebo dizajnovým požiadavkám stavby.
Ploché kolektory Vitosol
Jadrom plochých kolektorov z produktového radu Vitosol je absorbér v tvare meandra, ktorý sa nachádza pod stabilným a vysoko priehľadným krycím panelom zo špeciálneho skla. Na absorbéroch je namontovaná medená rúrka meandrového tvaru, ktorou prúdi teplonosná kvapalina. Táto kvapalina odoberá cez medenú rúrku teplo z absorbéra. Absorbér je obklopený vysoko tepelne izolovaným plášťom, čím sa minimalizujú straty tepla. Vysokokvalitné materiály zaručujú trvalo stabilný systém.
S plochými kolektormi Vitosol 200-FM a Vitosol 100-FM možno rýchlo a jednoducho prepojiť až dvanásť solárnych kolektorov. Vitosol 100-FM, dodávaný s rámom vo farbe hliníka, predstavuje ideálny doplnok každého vykurovacieho systému. S plochou absorbéra 2,3 m² sa slnečné kolektory dokážu prispôsobiť aktuálnym energetickým potrebám.
Trubicové kolektory Vitosol

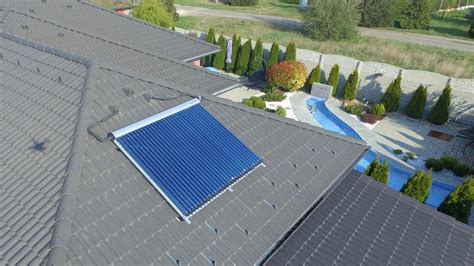

Trubicové kolektory Viessmann sa skladajú z vákuových trubíc, ktoré im dali názov. V každej vákuovej trubici je integrovaný absorbér s vysoko selektívnym povlakom, ktorý zaručuje vysokú absorpciu slnečného žiarenia a nízke emisie tepelného žiarenia. Na absorbéri je namontovaná tepelná trubica, naplnená odparujúcou sa kvapalinou. Tepelná trubica je pripojená ku kondenzátoru, ktorý je umiestnený vo výmenníku tepla s dvojitými rúrkami Duotec z medi. Tým sa zaručuje optimálny prenos tepla.
Trubicové kolektory Vitosol obsahujú vysoko selektívne absorbéry, ktoré dosahujú vysokú účinnosť. K tomu prispieva skutočnosť, že absorbéry sú umiestnené vo vnútri trubíc, čo ich chráni pred poveternostnými vplyvmi a znečistením. To následne umožňuje trvalo vysoké využitie energie. Trubice vákuových kolektorov je možné individuálne nasmerovať na dráhu Slnka pre dosiahnutie maximálnej efektívnosti aj počas skorej jari alebo neskorej jesene. Trubicové kolektory zároveň dokážu získavať slnečnú energiu aj pri zamračenom počasí. Vákuové trubicové kolektory sa dajú použiť aj ako súčasť vonkajšej fasády.
Inovácia ThermProtect: Automatická ochrana proti prehriatiu
Na zabezpečenie vysokej prevádzkovej spoľahlivosti a dlhej životnosti vyvinula spoločnosť Viessmann systém ThermProtect - automatickú ochranu proti prehriatiu. Táto inteligentná vrstva absorbéra chráni kolektory pred prehrievaním a predstavuje najväčšiu inováciu v tejto oblasti za posledných 20 rokov. Patentovaná technológia ThermProtect solárne kolektory vypne po dosiahnutí určenej teploty. Pri teplote nad približne 75 °C sa mení kryštalická štruktúra vrstvy absorbéra, tepelné sálanie sa niekoľkonásobne zvýši a výkon kolektora sa zníži. Takto je maximálna teplota v kolektore výrazne nižšia a zabráni sa tvorbe pary v solárnom okruhu. Poklesom teploty kolektora sa kryštalická štruktúra opäť vráti do pôvodného stavu. Tým dochádza k absorpcii až 95 percent dopadajúcej slnečnej energie, ktorá sa mení na teplo, zatiaľ čo formou odrazu sa stratí len zvyšných päť percent. Táto zmena kryštalickej štruktúry je neobmedzene často vratná, čím je táto funkcia trvale k dispozícii.
ThermProtect umožňuje u kolektorov Vitosol 200-FM a Vitosol 100-FM oproti bežným kolektorom aj vyšší energetický výnos, nakoľko ich výkon nemôže stagnovať a môžu kedykoľvek znovu poskytovať teplo. Tento princíp zabezpečuje vypnutie v závislosti od teploty nezávisle od zloženia systému, nastavenia regulácie a polohy inštalácie kolektorov. V obdobiach s nízkym alebo žiadnym odberom teplej úžitkovej vody (napríklad počas letnej dovolenky alebo veľmi horúcich pracovných dní) v minulosti dochádzalo k prehrievaniu kolektorov a ich nadmernému opotrebeniu až znehodnoteniu. Vrstva ThermProtect týmto problémom účinne predchádza.
Komplexné solárne systémy Viessmann
Kolektory sú len jednou časťou komplexného solárneho systému. Okrem samotných solárnych kolektorov sú pre správnu funkciu systému dôležité spojovacie potrubia, solárne čerpadlá a akumulačné zásobníky. Vďaka dobre izolovaným akumulačným zásobníkom je možné uskladniť energiu na neskoršie použitie. Teplonosné médium zase zabraňuje zamrznutiu solárnych termických systémov pri nízkych teplotách v zime. Solárne kolektory Viessmann umožňujú premenu slnečnej energie na využiteľné teplo na ohrev teplej vody alebo záložné vykurovanie.
Viessmann solárne zostavy sú navrhnuté tak, aby maximalizovali využitie slnečnej energie pre vaše vykurovacie a ohrevné systémy. V ročnom priemere dokážu nahradiť až 60 percent energie potrebnej na ohrev pitnej vody a podporujú okrem toho vykurovanie. V spojení s kondenzačným kotlom je možné vďaka bezplatnej solárnej energii ušetriť viac ako tretinu energie potrebnej na vykurovanie a prípravu teplej vody. Kompletné solárne zostavy zahŕňajú vysokokvalitné solárne kolektory a príslušenstvo.
Príklady solárnych balíkov Viessmann
Doplnkový balík Vitosol-FM
Tento balík pozostáva z:
- 2 kolektorov Vitosol-FM, typ SV/SH
- Solárnej expanznej nádoby (25/40 litrov)
- Nákrutky so zvieracím krúžkom s odvzdušnením
- Prípojných vedení
- Teplonosného média (25 litrov)
- Čerpacej stanice Solar-Divicon s integrovanou solárnou reguláciou Vitosolic 100
- Odlučovača vzduchu a plniaceho kohúta
Solárny balík Vitosol 100-FM (typ SVKF)
Tento balík na prípravu teplej vody je vhodný pre projekty modernizácie a novostavby, určený najmä pre rodinné domy z hľadiska veľkosti, výkonu a ceny. Balík sa skladá z dvoch plochých kolektorov Vitosol 100-FM (typ SVKF) a bivalentného zásobníka Vitocell 100-B/-W s objemom 250 litrov. Absorpčná vrstva chráni kolektory pred prehriatím. Zásobník teplej vody s dlhotrvajúcim smaltovaným povlakom Ceraprotect má dve špirály na ohrev solárnymi kolektormi a dohrev kotlom. Pre solárny okruh je už z výroby nainštalovaný solárny modul Solar-Divicon so solárnou reguláciou. Všetky komponenty k sebe dokonale pasujú, vďaka čomu je inštalácia maximálne jednoduchá.
Solárna zostava Viessmann Vitosol 200-F
Táto zostava je ideálna pre 4-členné rodiny a je určená na ohrev teplej vody. Obsahuje dva ploché stojaté kolektory s absorpčnou plochou 4 m² a 250 litrový solárny zásobník. Zostava obsahuje integrovanú čerpaciu skupinu, solárnu reguláciu, nákrutky na napojenie, odlučovač vzduchu, plniacu armatúru a expanznú nádobu s objemom 18 litrov. Zákazník získa efektívne využitie slnečnej energie, optimálny prenos tepla s teplonosným médiom o objeme 20 litrov a dlhú životnosť systému. Cena solárnej zostavy môže byť ovplyvnená komponentami, ako sú kolektory, zásobník a ďalšie príslušenstvo, ako aj inštalačné náklady. Realizácia zahŕňa inštaláciu všetkých komponentov, vrátane kolektorov a čerpacích skupín, pričom zabezpečuje optimálny prenos tepla a efektívnosť systému.
Jednoduchá montáž a univerzálne použitie
Produkty Vitosol sa vyznačujú rýchlou a jednoduchou inštaláciou, pretože sa dodávajú ako vopred zmontované moduly. Trubice sa dajú otáčať, čo výrazne uľahčuje výmenu jednotlivých trubíc. Po celom obvode ohýbaný hliníkový rám a bezšvové osadenie skla zaručujú trvalú tesnosť a vysokú stabilitu kolektora. Zadná stena je odolná proti prerazeniu a korózii. Vysoko účinná tepelná izolácia znižuje tepelné straty predovšetkým v prechodných obdobiach a počas zimy.

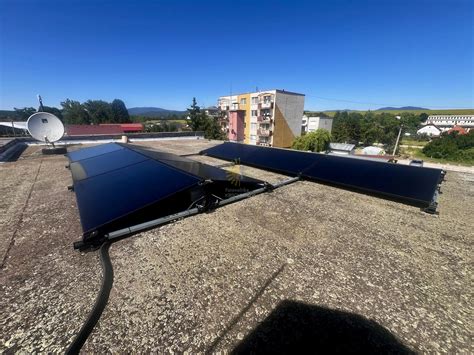

Montáž oboch kolektorov je mimoriadne jednoduchá. Integrované rúrky prívodu a spiatočky umožňujú bezpečnú montáž aj väčších kolektorových polí pomocou pružných nástrčných vlnovcov z ušľachtilej ocele. Vzájomne takto možno spojiť až dvanásť kolektorov. Ploché kolektory sa dajú montovať na šikmú strechu aj na plochú strechu. Kolektory sú univerzálne vhodné pre montáž na šikmú alebo plochú strechu, ako aj na fasádu. Možná je vodorovná, ako aj zvislá montáž. Pri inštalácii na strechu sa ploché kolektory upevňujú priamo na strešnú konštrukciu. Na hydraulické prepojenie kolektorov nie je potrebné žiadne náradie.
Vďaka kvalitným materiálom a izolácii použitej pri výrobe sa kolektory firmy Viessmann hodia na všetky druhy aplikácie. Počas letných mesiacov efektívne ohrievajú bežne spotrebúvanú teplú úžitkovú vodu v domácnosti alebo ohrievajú vonkajšie a vnútorné bazény.
Dostupnosť technickej dokumentácie
V centrálnej, prehľadnej databáze ViBooks môžete rýchlo a jednoducho nájsť návody na obsluhu, listy technických údajov a všetky druhy prospektov, ktoré potrebujete pre produkty Viessmann.
