Stanovenie energetickej triedy systému prípravy teplej vody je kľúčovou súčasťou certifikácie budovy z hľadiska jej energetickej hospodárnosti. Tento proces je regulovaný zákonom č. 555/2005 o energetickej hospodárnosti budov. Cieľom je nielen presne vyčísliť spotrebu energie, ale aj identifikovať možnosti jej úspory bez zhoršenia kvality a bezpečnosti užívania.
S rastúcimi nárokmi na kvalitu bývania a hygienu stúpa nielen spotreba samotnej vody, ale aj energie potrebnej na jej ohrev. Preto je energetické hodnotenie tohto systému dôležité pre pochopenie a optimalizáciu celkovej energetickej bilancie budovy.
Kľúčové aspekty systému prípravy teplej vody
Pri projektovaní zdravotno-technických inštalácií a vykurovania sa venuje pozornosť aj systému prípravy teplej vody. Najbežnejšími riešeniami sú:
- Priamy ohrev prostredníctvom prietokového ohrievača alebo integrovaného zásobníka teplej vody priamo v zdroji tepla (napr. plynový kotol).

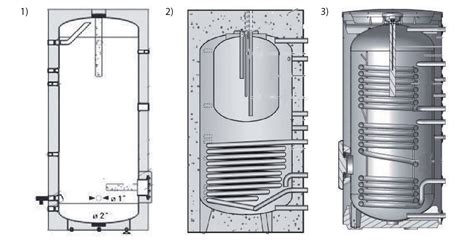

- Nepriamy ohrev pomocou nepriamo ohrievaného zásobníka umiestneného v rámci dispozície budovy.
Požiadavky na teplú vodu sú definované v platných právnych predpisoch a technických normách, pričom norma STN 06 0320 "Ohrievanie úžitkovej vody. Navrhovanie a projektovanie" stanovuje základné normové požiadavky, vrátane teploty vody.
Výpočet celkovej potreby energie
Pre presné vyčíslenie celkovej potreby energie na prípravu teplej vody je nevyhnutné zohľadniť nielen energiu na ohrev požadovaného objemu vody na cieľovú teplotu, ale aj straty energie v rôznych častiach systému:
- Straty v zdroji tepla.
- Straty v zásobníkoch teplej vody.
- Straty v distribučnej sústave.
- Potreba energie na dohrev vody v čase medzi otvorením výtoku a dosiahnutím požadovanej teploty.
Tepelná strata distribučného rozvodu teplej vody by nemala prekročiť 8 W/m.
Ovplyvňujúce faktory teploty vody
Teplota vody v mieste odberu je ovplyvnená viacerými faktormi:
- Proces ohrevu a potrebné množstvo teplej vody.
- Uskladnenie teplej vody v zásobníkoch a akumulačných nádržiach, ktoré pomáhajú udržiavať teplotu.
- Distribúcia vody k užívateľovi, pričom konštrukčné prevedenie, materiál rozvodov a ich izolácia hrajú kľúčovú úlohu.
Rozvod teplej vody môže byť realizovaný so systémom cirkulácie alebo bez neho. Návrh cirkulácie závisí od vzdialenosti posledného výtoku, aby bola zabezpečená požadovaná teplota vody do 30 sekúnd od otvorenia.
Metódy výpočtu potreby tepla na ohrev TV
Norma STN EN 15316-3-1 stanovuje postupy pre výpočet potreby tepla na ohrev normalizovaného objemu vody pre účely energetickej certifikácie. K dispozícii sú dve metódy:
1. Zjednodušená metóda
Táto metóda spočíva vo výpočte potreby tepla na ohrev TV na základe podlahovej plochy budovy. Využíva sa:
- Špecifická potreba energie na jednotku plochy pri definovanej teplote TV (60 °C) a studenej vody (10 °C).
- Podlahová plocha budovy.
Hodnoty špecifickej potreby energie sú uvedené vo vykonávacej vyhláške č. 625/2006, Príloha 1, Tabuľka č. 3.
2. Podrobnejšia metóda
Táto metóda vychádza z požadovaného objemu teplej vody a zohľadňuje:
- Faktory ovplyvňujúce výpočet potreby tepla na ohrev TV.
- Potrebný objem vody pre jednotlivé typy budov a funkčné jednotky (napr. počet postelí v hoteli, podlahová plocha v bytových domoch).
Pri hoteloch sa objem TV na posteľ líši podľa triedy hotela (napr. 97 l/posteľ/deň pre 3* bez práčovne, 118 l/posteľ/deň pre 4*). V bytových domoch sa ako funkčná jednotka používa podlahová plocha, avšak norma nešpecifikuje, s akou podlahovou plochou sa má do výpočtu vstupovať.
Straty v distribučnom systéme
Distribučný systém svojím usporiadaním, veľkosťou, materiálom rúrok a izolácie zvyšuje potrebu energie na prípravu teplej vody o hodnotu tepelných strát. Norma STN EN 15316-3-2 popisuje metódy na výpočet tepelných strát z rozvodov:
Metódy výpočtu tepelných strát
- Metóda na základe podlahovej plochy: Nevyžaduje podrobné informácie o dĺžkach a parametroch rozvodov.
- Metóda na základe koeficientov efektívnosti: Založená na odhade pomeru konečnej energie ku konečnému odbernému miestu. Vyžaduje poznanie orientačnej dĺžky rozvodov a priemeru rúr.
- Metóda vychádzajúca z programu odberu vody: Vychádza z odberových programov vody uvedených v norme STN EN 15316-3-1.
Pri týchto metódach sa neuvažuje so systémom s cirkuláciou. Pre systémy s cirkuláciou je vhodnejšie použiť podrobnú metódu, ktorá zahŕňa aj cirkulačné potrubie. Táto metóda vyžaduje poznanie dĺžok, priemerov, hrúbky izolácie a umiestnenia rozvodov, ako aj režimu prevádzky systému.
Režimy prevádzky distribučného systému
- Odber teplej vody: Tepelné straty sú spôsobené materiálom rúrok, hrúbkou a materiálom izolácie. Je potrebné určiť čas odberu teplej vody za deň.
- Neodoberanie teplej vody (stagnácia): Pri dlhšom časovom úseku dochádza k poklesu teploty vody na teplotu okolia. Uvažuje sa len s tepelnou kapacitou vody a objemom stagnujúcej vody v rúrkach.
Pre cirkulačné potrubie sa stanovenie času a počtu odberov zjednodušuje prevádzkovou dobou čerpadla.
Prídavná energia na cirkuláciu
Súčasťou podsystému distribúcie teplej vody je aj stanovenie prídavnej energie na cirkulačné čerpadlo. K dispozícii sú zjednodušená a podrobná metóda na stanovenie jej hodnoty. Presný postup výpočtu je uvedený v prílohe F normy STN EN 15316-3-2.
Straty zo zásobníka teplej vody
V tomto podsystéme sa hodnotí pohotovostná tepelná strata zo zásobníka teplej vody. Túto hodnotu by mal uvádzať výrobca podľa európskych alebo národných noriem.
Zdroj tepla
Zdroj tepla poskytuje energiu na ohrev vody a kompenzáciu tepelných strát v ostatných podsystémoch. Postupuje sa rovnako ako pri zdroji tepla pre vykurovanie, s rozdielom vo vstupných hodnotách potreby tepla a prevádzkového času.
- Spoločný zdroj: Uvažuje sa potreba tepla pre ohrev vody aj vykurovanie.
- Osobitné zdroje: Vychádza sa z relevantných vstupných údajov.
Vykurovacie obdobie, kedy sa súčasne vykuruje aj ohrieva teplá voda, vyžaduje osobitné zohľadnenie tepelných strát zdroja. V letnom období, keď sa zdroj využíva len na prípravu teplej vody, je výpočet odlišný.
Spätne získaná energia
V podsystémoch systému prípravy teplej vody dochádza k spätne získanej energii, ktorá čiastočne predstavuje tepelný zisk pre vykurovaný priestor a zlepšuje tak energetickú bilanciu vykurovacieho systému.
Celková energetická certifikácia
Výsledkom energetickej certifikácie systému prípravy teplej vody je stanovenie celkovej dodanej energie, ktorá je súčtom potreby energie pre jednotlivé podsystémy s prihliadnutím na spätne získané teplo. Táto hodnota sa potom delí podlahovou plochou, čím sa získa globálny ukazovateľ potrebný pre zaradenie systému do energetickej triedy.
Energetická náročnosť prípravy teplej vody v bytových domoch

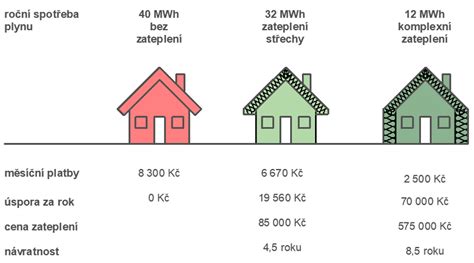

Energetická náročnosť prípravy teplej vody tvorí významnú zložku celkovej spotreby energie, najmä v zateplených budovách.
- V nezateplených domoch s kvalitne zaizolovaným rozvodným systémom predstavuje podiel nákladov na prípravu TV približne 15 % celkovej spotreby energie. V prípade pôvodného nezatepleného systému je to až 21 %.
- V zateplených budovách, kde sa pri obnove zateplili aj rozvody teplej vody, sa tento podiel zvyšuje na 35 až 45 %.
Možnosti zníženia energetickej náročnosti
Energetickú náročnosť a náklady na prípravu teplej vody možno znížiť dvoma spôsobmi, ktoré je možné kombinovať:
1. Zníženie spotreby vody u užívateľov
- Zodpovednejší prístup užívateľov.

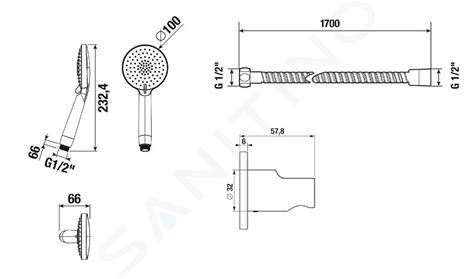

- Inštalácia úsporných výtokových armatúr (perlátory, úsporné sprchové hlavice).
- Zníženie teploty teplej vody.
Pri sprchovaní možno dosiahnuť úsporu až 60 % bežnej spotreby vody vhodnou voľbou sprchovej hlavice a zodpovedným správaním. Úsporné hlavice znižujú prietok vody pri zachovaní komfortu a umývacieho efektu.
Perlátory miešajú vodu so vzduchom, čím znižujú prietok a zvyšujú rýchlosť prúdenia. Je dôležité ich pravidelne čistiť od vodného kameňa.
2. Využitie tepla odpadovej vody
Rekuperátory sivej vody umiestnené pod vaničkou sprchovacieho kúta využívajú teplo odpadovej vody na predohrev studenej vody. Tým sa znižuje potreba energie na ohrev teplej vody v sprche až o 50 %.
Zefektívnenie distribúcie teplej vody
Veľká časť spotrebovanej energie pripadá na straty vo vnútorných a vonkajších rozvodoch. V panelových domoch, kde teplá voda cirkuluje neustále, je potrebné ju dohrievať.
- Straty cirkulačného rozvodu sa pohybujú medzi 15 až 20 % pri časovo riadenej cirkulácii a kvalitne zaizolovaných rozvodoch.
- Pri nepretržitej cirkulácii a nerekonštruovaných rozvodoch môžu straty dosahovať 50 až 90 %.
Norma STN 06 0320:1986 stanovuje požiadavku na zníženie tepelných strát izoláciou distribučného potrubia. Pre maximálnu redukciu strát je potrebné rozvody kvalitne zaizolovať a regulovať cirkuláciu podľa teploty alebo času, napríklad obmedzením v nočných hodinách.
Inštalácia bytových staníc s výmenníkmi
Inštalácia stanice s panelovým výmenníkom v každom byte umožňuje prípravu teplej vody prietokovým spôsobom priamo v byte. Tým odpadajú straty v domových rozvodoch a cirkulácii. Výhodou je aj presný odber tepla podľa reálnej spotreby.
Výmena zdroja tepla
Výmena pôvodného zdroja tepla za prevádzkovo lacnejší znižuje energetickú náročnosť a prevádzkové náklady.
- Centrálne zdroje: CZT, tepelné čerpadlá, plynové kotly, solárne kolektory.
- Lokálne zdroje v bytoch: Decentralizácia prípravy teplej vody odstraňuje straty v cirkulačných rozvodoch.
Investícia do nového zdroja sa nemusí vždy vrátiť, najmä v lokalitách s lacnejším teplom zo CZT. Ekonomická návratnosť závisí od konkrétnej budovy.
Lokálna príprava TV v bytoch
Možnosti zahŕňajú:

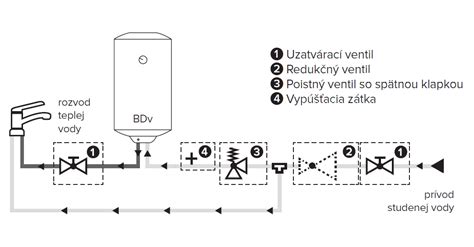

- Elektrický akumulačný zásobník v kúpeľni a prietokový ohrievač v kuchyni.
- Kompaktná vetracia jednotka s lokálnou rekuperačnou jednotkou a akumulačným zásobníkom TV, predhrievaným tepelným čerpadlom vzduch/voda.
Tieto systémy umožňujú využiť lacnejšiu tarifu elektrickej energie a znížiť spotrebu energie na prípravu TV približne o 40 %.
Centrálne zdroje tepla
V panelových bytových domoch možno využiť:

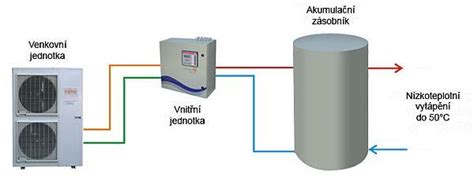

- Tepelné čerpadlo (vzduch/voda) v kombinácii s bivalentným elektrokotlom.
- Plynové tepelné čerpadlá vzduch/voda v kombinácii s kondenzačným plynovým kotlom, ak je k dispozícii dostatočná prípojka zemného plynu.
- Kotolňa s kaskádou kondenzačných kotlov na zemný plyn, ak je možný prívod zemného plynu.

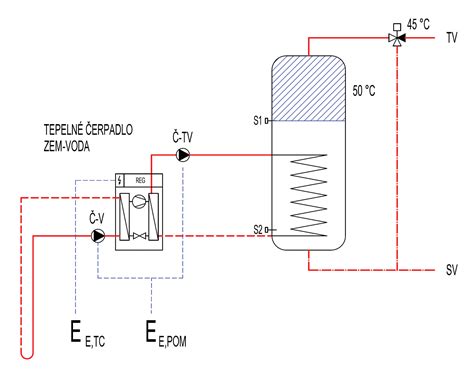

Tepelné čerpadlá vzduch/voda môžu využívať odpadový vetrací vzduch z budovy, čím sa zvyšuje ich vykurovací faktor. Umiestnenie čerpadiel (strecha, fasáda, technické podlažie) si vyžaduje riešenie hluku a príkonu elektrickej prípojky.
Solárne termické kolektory

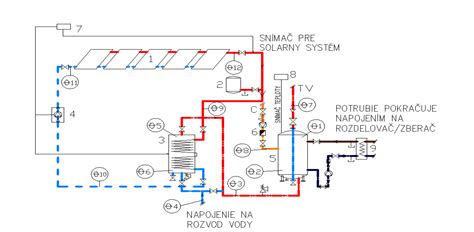

Solárne kolektory môžu slúžiť ako čiastočný zdroj energie na prípravu teplej vody, čím sa znižujú náklady a zvyšuje energetická nezávislosť. Pokrývajú spravidla 40-45 % celoročnej spotreby tepla na prípravu TV.
Nové pravidlá rozpočítavania nákladov na teplo a teplú vodu
Od roku 2024 platia zmenené pravidlá rozpočítavania nákladov na teplo a teplú vodu podľa vyhlášky Ministerstva hospodárstva SR č. 503/2022 Z. z., novelizovanej vyhláškou č. 337/2024 Z. z. Cieľom je spravodlivejšie rozdelenie nákladov.
Rozpočítavanie nákladov na teplo
- Odporúčaný pomer: 60 % základná zložka (podlahová plocha) a 40 % spotrebná zložka (nameraná spotreba).
- Minimálny podiel základnej zložky: 30 %.
- Kontrolný mechanizmus: Rozdiel medzi bytom s minimálnou a maximálnou jednotkovou cenou na m² nesmie prekročiť 2,85-násobok. V prípade prekročenia sa upravuje podiel základnej zložky.
Rozpočítavanie nákladov na teplú vodu
- Základná zložka: Pokrýva náklady spojené s cirkulačnými a pohotovostnými stratami.
- Maximálny podiel základnej zložky: 20 %.
Vyhláška zavádza aj koeficienty pre odpojené byty a umožňuje vlastníkom rozhodnúť o ich zmene, na základe odôvodneného stanoviska odborne spôsobilej osoby.
