Tento článok sa zameriava na koncové rúry Protherm s rozmermi 60/100, ktoré sa používajú najmä pri odťahu spalín z kondenzačných kotlov. Cieľom je poskytnúť komplexný pohľad na ich použitie, rozmery, inštaláciu a súvisiace komponenty.
Význam a použitie koncových rúr 60/100
Kondenzačné kotly sú moderné a efektívne vykurovacie zariadenia, ktoré vyžadujú špecifické komponenty pre správny odvod spalín. Jedným z kľúčových prvkov je koncová rúra, ktorá zabezpečuje bezpečný a spoľahlivý odvod spalín do komína. Rúry Protherm 60/100 sú bežným štandardom pre tieto aplikácie.
Koncové rúry s rozmermi 60/100 sa používajú predovšetkým na odťah spalín z kondenzačných kotlov. Tieto rúry sú navrhnuté tak, aby spĺňali prísne bezpečnostné a výkonnostné normy.
Typické situácie použitia:
- Novostavby: Pri inštalácii nových kondenzačných kotlov v novostavbách.
- Rekonštrukcie: Pri výmene starších kotlov za moderné kondenzačné kotly v existujúcich budovách.
- Bytové domy: Inštalácia v bytových domoch, kde je potrebné zabezpečiť odvod spalín cez komín.
Rozmery, materiály a komponenty
Označenie 60/100 indikuje rozmery rúry, kde 60 mm je vnútorný priemer a 100 mm je vonkajší priemer. Tieto rúry sú zvyčajne vyrobené z odolných materiálov, ktoré odolávajú korozívnym účinkom kondenzátu a vysokým teplotám.
Používané materiály:
- Polypropylén (PP): Používa sa pre vnútornú rúru, ktorá prichádza do kontaktu so spalinami.
- Hliník (Al): Používa sa pre vonkajšiu rúru, ktorá poskytuje štrukturálnu podporu a ochranu.
- Uhlíková oceľ: Rúrky a tvarovky sú vyrobené z uhlíkovej ocele RSt 34-2 (1.0034) podľa DIN EN 10305-3 a chránia sa pozinkovanou vrstvou Fe/Zn 88 (8-15 µm) a pasivačnou vrstvou chrómu.

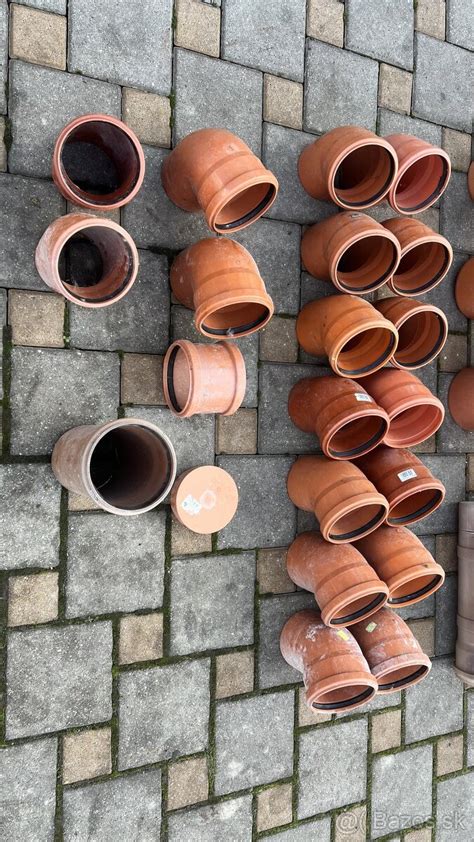

Komponenty a príslušenstvo pre inštaláciu:
Pri inštalácii koncovej rúry 60/100 je potrebné použiť rôzne komponenty a príslušenstvo, ktoré zabezpečujú správne fungovanie systému:
- Adaptéry: Slúžia na pripojenie rúry ku kotlu a komínu. Príkladom je adaptér pripojovací DN60/100 - ARISTON-CHAFFOTEAUX, ktorý je určený pre kotly značiek ARISTON a CHAFFOTEAUX.
- Kolená: Používajú sa na zmenu smeru potrubia. Koleno pripojovacie DN60/100 - ARISTON-CHAFFOTEAUX je navrhnuté pre efektívny odťah spalín u kondenzačných kotlov.
- Predĺženia: Slúžia na predĺženie dĺžky potrubia.
- Redukcie: Používajú sa na prechod medzi rôznymi priemermi potrubia. Redukcia ATI s odvodom kondenzátu DN 60/100 - 80/125 umožňuje pripojenie a prechod rozmerov dymovodu u kondenzačných kotlov.
- Tesnenia a spojky: Zabezpečujú tesnosť spojov medzi jednotlivými komponentmi.
Obsah typickej zostavy:
- 2 × koleno 45°
- 2 × tesnenie ∅ 60 mm
- 2 × spona ∅ 100 x70 mm + spojovací materiál
Koleno Protherm 60/100 - 45° je jedným z bežných komponentov. Je dôležité poznamenať, že v prípade, že sa spoja dve kolená za sebou bez 0,5 m úseku na ustálenie, potom je nutné počítať s tlakovou stratou 1,5 Em na každé koleno.
Inštalácia koncovej rúry
Inštalácia koncovej rúry je kritický proces, ktorý by mal vykonávať kvalifikovaný technik. Nesprávna inštalácia môže viesť k úniku spalín, zníženiu účinnosti kotla a potenciálnym bezpečnostným rizikám.
Dôležité kroky pri inštalácii:
- Kontrola komína: Uistite sa, že komín je vhodný pre kondenzačný kotol a má dostatočný ťah.
- Výber komponentov: Vyberte správne komponenty a príslušenstvo, ktoré sú kompatibilné s kotlom a komínom.
- Montáž rúry: Zmontujte rúru podľa pokynov výrobcu, pričom dbajte na tesnosť spojov.
- Pripojenie ku kotlu a komínu: Pripojte rúru ku kotlu a komínu pomocou vhodných adaptérov a spojok.
- Testovanie: Po inštalácii vykonajte test tesnosti a funkčnosti systému.
Fire damper working in case of fire, (fire damper testing working animation)
Dôležité faktory pri inštalácii:
- Dĺžka dymovodu: Dymovod by mal byť čo najkratší, pričom dĺžka by nemala presiahnuť 25% dĺžky od napojenia spalín do komína po ústie komína.
- Sklon dymovodu: Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine.
- Priemer hrdla: Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako vnútorný priemer komína. Ak sa priemery líšia, použite redukciu maximálne o 30 mm.
- Komínová klapka: Pri nových komínoch s dobrým ťahom sa odporúča použitie komínovej klapky. Pri starších komínoch s nižším ťahom je použitie klapky zbytočné.

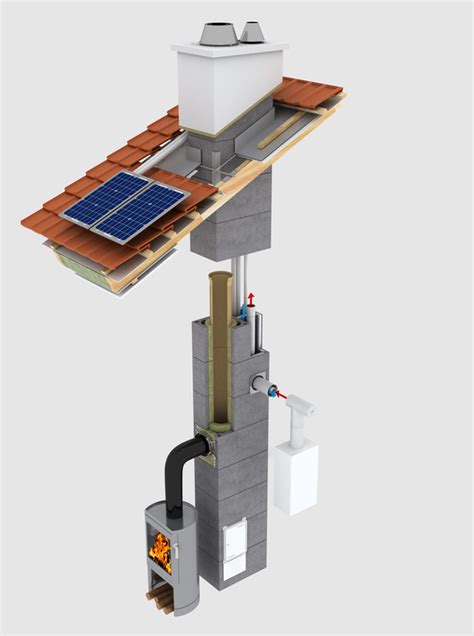

Príklad inštalácie v bytovom dome
V prípade výmeny kotla v byte na prvom poschodí šesťposchodového bytového domu so sedlovou strechou je potrebné zabezpečiť, aby bol komín vedený až na strechu. V takomto projekte je dôležité zvážiť:
- Výber kotla: Zvoliť kondenzačný kotol vhodný pre trojizbový byt s jednou kúpeľňou.
- Komínový systém: Zabezpečiť správny komínový systém, ktorý vyhovuje požiadavkám kondenzačného kotla.
- Inštalácia: Zabezpečiť odbornú inštaláciu, ktorá zahŕňa vedenie komína na strechu a správne pripojenie k kotlu.
Bezpečnosť a údržba
Pravidelná údržba a kontrola sú kľúčové pre bezpečnú a efektívnu prevádzku vykurovacieho systému. Zabezpečenie správnej funkčnosti koncových rúr a dymovodu prispieva k predĺženiu životnosti kotla a zabráneniu nepríjemným situáciám.
Spoločnosť Protherm a jej produkty
Spoločnosť Protherm Production patrí do koncernu Vaillant Group a je výrobcom vykurovacej techniky pre mnohé krajiny Európy, Ázie i Afriky. Pre slovenský trh produkuje kotly značiek Vaillant a Protherm. Začiatky spoločnosti siahajú do roku 1991, kedy pôsobila ako predajca vykurovacej techniky v Prahe. Výroba v Skalici bola spustená najprv v spoločnosti Didaktik, odkiaľ bola v roku 1999 presťahovaná do priestorov súčasného závodu. Okrem závodu v Skalici mu patrí aj spoločnosť Vaillant Industrial Slovakia v Trenčianskych Stankovciach, vyrábajúca hydromoduly a rúrky.
Koncern Vaillant Group má vyše 140-ročnú históriu a na konte viac ako 2 000 patentov. Je lídrom a priekopníkom v oblasti vykurovacích technológií v Európe. Vo svete má 10 výrobných závodov (osem v Európe, po jednom v Turecku i v Číne) a viac než 12 000 zamestnancov.
Spoločnosť Protherm Production vyrába široký sortiment kotlov a zariadení na ohrev teplej vody. Ide o závesné a stacionárne, kondenzačné aj nekondenzačné kotly, elektrokotly, elektrické ohrievače na prípravu teplej vody i vnútorné jednotky tepelných čerpadiel. Začiatok výroby v zrekonštruovaných priestoroch súčasného sídla spoločnosti sa datuje od roku 2000. V súčasnosti v závode v Skalici vzniká viac ako 710 000 produktov za rok.
V Protherm Production sa používajú najmodernejšie elektronické pracovné postupy, vďaka ktorým sa vykurovacie zariadenia na linkách montujú pomerne ľahko. Pracovný postup na LCD obrazovkách sprevádza zamestnancov celým procesom montáže, v textovej aj obrazovej forme. Tento inteligentný elektronický systém uľahčuje výrobu a pomáha vyhnúť sa chybám.
Súčasťou Protherm Production je jedno z najmodernejších vývojových centier v Európe. Firma sa môže pochváliť špičkovým vývojovým centrom s výkonnými pracovnými stanicami, moderným laboratóriom a kvalitnou technikou. Hlavnými úlohami vývojového centra fabriky Protherm Production je vývoj hydraulických modulov do kotlov, plynových kondenzačných i nekondenzačných kotlov a elektro kotlov.
