Základné princípy podlahového vykurovania
Podlahové vykurovanie patrí medzi tzv. plošné vykurovacie systémy. Na rozdiel od radiátorov, podlahové vykurovanie pracuje s celou plochou podlahy. Vďaka veľkej vykurovacej ploche môže byť teplota prúdiacej vykurovacej vody nižšia ako pri bežných radiátoroch, čo ho robí ideálnym pre zdroje energie, ako sú tepelné čerpadlá. Teplovodné potrubia položené pod vykurovacím poterom rovnomerne ohrievajú poter. Podlahové vykurovanie je plošný vykurovací systém, a preto rovnomerne vyhrieva každú miestnosť. Podporuje sa dobrá klíma v miestnosti, znižuje sa vírenie prachu, čo je zdravšie najmä pre alergikov a astmatikov.

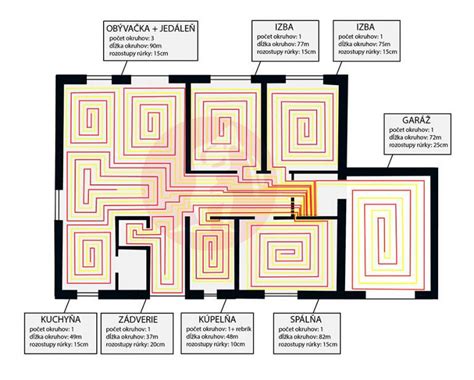

Princíp fungovania teplovodného podlahového vykurovania je jednoduchý: pod podlahovou krytinou sú položené rúrky, v ktorých cirkuluje voda. Voda prostredníctvom potrubia a podlahy sála teplo do miestnosti, čím zabezpečuje príjemnú teplotu. Samozrejme, pri pripojení tepelného čerpadla je možné pomocou podlahového vykurovania miestnosť ochladzovať. Chladiaci výkon podlahového vykurovania je však obmedzený, aby sa predišlo kondenzovaniu vlhkosti.
Elektrické podlahové vykurovanie
Elektrické podlahové vykurovanie využíva vykurovacie rohože alebo vykurovacie fólie, ktoré sa položia pod podlahu a ohrievajú sa elektrickým prúdom. Elektrickým podlahovým vykurovaním nie je možné miestnosť ochladzovať. Hodí sa najmä na rekonštrukciu jednotlivých miestností, napríklad kúpeľní. Vykurovanie by nemalo bežať nepretržite, ale malo by byť časovo obmedzené, napríklad počas rannej sprchy.
Čo je potrebné zvážiť pri podlahovom vykurovaní?
Dlhý čas zahrievania: Systémy podlahového vykurovania musia vyhrievať veľké plochy, a preto sa zahrievajú pomaly.
Inštalácia podlahového vykurovania
Dlho existovali len dve možnosti teplovodného podlahového vykurovania: Mokrá alebo suchá inštalácia. Mokrý spôsob inštalácie zahŕňa zapustenie potrubia vedúceho vodu do mokrého, čerstvo položeného poteru. Pred niekoľkými rokmi však bola zavedená tretia metóda pre staršie budovy. Pomocou špeciálneho stroja sa do suchého poteru vyfrézujú drážky, do ktorých sa potom uložia vodovodné potrubia. Nie každý poter je na to vhodný. Preto sa musia vopred preveriť individuálne podmienky.
Inštalácia do mokrého systému
Táto metóda je vhodná pre novostavby alebo ak chcete alebo potrebujete vykonať kompletnú rekonštrukciu podlahy v staršom dome. Najprv sa na holú podlahu nanesie izolačná vrstva, na ktorú sa pripevnia teplovodné vykurovacie rúrky. Potom sa vyleje poter.
Inštalácia v suchom systéme
Pri modernizácii systémov podlahového vykurovania v starších domoch sa často využíva inštalácia v suchom systéme. V tomto prípade sa teplovodné potrubia kladú na izolačnú vrstvu. Na zabezpečenie lepšej distribúcie tepla sa môžu nainštalovať dodatočné teplovodivé dosky. Potrubia sú prekryté vrstvou dosiek, ktoré môžu byť vyrobené z rôznych materiálov, napr. zo sadry, dreva alebo prírodného kameňa. Nakoniec sa nainštaluje požadovaná podlahová krytina.
Pokládka pomocou frézovania
Táto relatívne nová metóda sa najčastejšie používa pri rekonštrukcii starších budov, keď sa podlaha nemôže zvyšovať pridávaním nových vrstiev. Prvým krokom je odstránenie všetkých zvyškov z povrchu poteru (napr. lepidla na koberce). Potom nasleduje frézovanie drážok v potere pomocou špeciálnej frézy, ktorá prach z vŕtania okamžite odsaje pomocou výkonného vysávača. Do týchto drážok sa potom umiestnia teplovodné potrubia.
Spôsoby ukladania potrubia
Hadí vzor: Pri tejto technike ukladania sa potrubie ukladá do paralelných radov. Táto technika je vo všeobecnosti menej komplikovaná, ale jej nevýhodou je, že rozloženie tepla je menej rovnomerné. Okrem toho je tento typ inštalácie skôr nevhodný pre malé alebo nešikovne tvarované miestnosti.
Vzor slučky: V tomto prípade je rúrka položená v špirálovom vzore, ktorý začína od vonkajšieho okraja a postupuje dovnútra. Po dosiahnutí stredu sa vratné potrubie podobne vráti v špirále. Keďže vstupný a výstupný tok sú v tomto prípade blízko seba, celkové rozloženie tepla je rovnomernejšie.
Výber systému podlahového vykurovania
Hoci teoreticky sú v novostavbe možné všetky možnosti, najlepšou voľbou je samozrejme teplovodné podlahové vykurovanie v mokrom systéme. Vykurovacie potrubia je možné položiť už počas výstavby. Nie sú potrebné žiadne následné práce, ktoré by stáli čas a peniaze. Pri výbere podlahovej krytiny si môžete vybrať čokoľvek: parkety, laminát, dlažba, koberec - všetko je možné. Za určitých okolností môže byť elektrické podlahové vykurovanie užitočné aj v novostavbách, ak napríklad hľadáte spôsob, ako v zime rýchlo vyhriať iba kúpeľňu.
Inštalácia teplovodného podlahového vykurovania v mokrom systéme sa neodporúča v zabehnutých starších domoch, pretože by bola príliš nákladná a časovo náročná. V prípade starších domov je najrozumnejším riešením inštalácia vodného podlahového vykurovania v suchom systéme. Pokiaľ ide o staršie domy požiadavky na vykurovanie sú často vysoké. V nedostatočne zateplenom dome môže elektrické podlahové vykurovanie ako primárny zdroj tepla spôsobiť neúmerne vysoké náklady na elektrickú energiu.
Pri elektrickom aj teplovodnom podlahovom vykurovaní máte možnosť vybrať si ľubovoľnú podlahovú krytinu.
Faktory ovplyvňujúce výber systému
- Typ vykurovacieho zariadenia
- Typ zdroja energie
- Nová alebo stará budova
- Veľkosť vykurovanej plochy
Elektrický systém podlahového vykurovania je o niečo lacnejší na kúpu a inštaláciu. Prevádzkové náklady na elektrické podlahové vykurovanie sú oveľa vyššie a hodia sa len do menších miestností, kde sa podlahové vykurovanie môže inštalovať aj dodatočne.
Servopohony pre rozdeľovače podlahového kúrenia
Servopohon pre rozdeľovač podlahového kúrenia je malé elektrické zariadenie namontované na ventily rozdeľovača, ktorého úlohou je automaticky otvárať alebo zatvárať prietok vody v jednotlivých vykurovacích okruhoch. Keď sa dosiahne nastavená teplota v miestnosti (ktorú sme nastavili na termostate), servopohon uzavrie ventil, čím zastaví prietok. Vďaka tomu systém podlahového kúrenia funguje efektívne a presne, zabezpečujúc tepelnú pohodu a úsporu energie. Servopohony sú kľúčovým prvkom moderných inštalácií, kde je každý okruh riadený individuálne.
Elektrický servopohon na rozdeľovači podlahového kúrenia funguje na princípe elektrického impulzu, ktorý spúšťa jeho mechanizmus otvárania alebo zatvárania ventilu. Najčastejšie spolupracuje s izbovým termostatom - keď ten zistí, že teplota v miestnosti klesla pod nastavenú úroveň, pošle signál servopohonu. Servopohon zahreje termický prvok alebo aktivuje motor, ktorý stlačí trnie ventilu, čím otvorí prietok teplej vody konkrétnym vykurovacím okruhom (ktorý je zvyčajne zodpovedný za dodanie tepla do konkrétnej miestnosti). Po dosiahnutí nastavenej teploty termostat preruší signál a servopohon uzavrie ventil, čím zastaví prívod teplej vody. Celý proces prebieha automaticky, čo umožňuje presné riadenie teploty v každej miestnosti.
Typy servopohonov
Servopohony pre rozdeľovače podlahového kúrenia sa vyrábajú v dvoch základných verziách: NC (Normally Closed - normálne zatvorený) a NO (Normally Open - normálne otvorený).
- Servopohony NC sú najčastejšie používané riešenie. V stave bez napájania zostáva ventil zatvorený, čo znamená, že neprepúšťa vodu. Až po prijatí elektrického signálu (napr. od termostatu) servopohon otvorí ventil a umožní prietok teplej vody daným vykurovacím okruhom.
- Servopohony NO fungujú opačne - v pokojovom stave (bez napätia) zostáva ventil otvorený. Zatvára sa až po prijatí signálu.
Výber správneho typu servopohonu závisí od projektu inštalácie, typu riadenia a preferencií používateľa a inštalatéra.
Kľúčové vlastnosti pri výbere servopohonu
Pri výbere servopohonu pre rozdeľovač podlahového kúrenia si treba dať pozor na niekoľko kľúčových vlastností, ktoré ovplyvňujú jeho kompatibilitu, životnosť a spoľahlivosť - inak servopohon nemusí sedieť na konkrétny rozdeľovač.
- Závit servopohonu a ventilov rozdeľovača: Najčastejšie sa stretávame so závitom M30x1,5, ale niektoré rozdeľovače môžu vyžadovať adaptéry alebo servopohony s iným typom spojenia. Väčšina rozdeľovačov, ako napríklad rozdeľovače značky Nordic Tec, sú prispôsobené práve pre závit M30x1,5 - a k nim bude pasovať väčšina servopohonov na trhu.
- Napájacie napätie: Servopohony sa zvyčajne vyrábajú v verziách 230V alebo 24V. Výber závisí od typu elektrickej inštalácie a systému riadenia. Servopohony 24V sa často používajú v pokročilejších systémoch s centrálnou riadiacou jednotkou, zatiaľ čo 230V sú bežné v jednoduchších domácich inštaláciách.
- Typ servopohonu (NC/NO): Dôležité je zvoliť servopohon NC (normálne zatvorený), alebo NO (normálne otvorený) - ako bolo popísané vyššie, závisí to od charakteru inštalácie.
- Čas otvárania: Môžete tiež venovať pozornosť času otvárania (napr. 2-5 minút).
- Kompatibilita s termostatmi: Treba skontrolovať, či je daný servopohon kompatibilný so sterovacími termostatmi, ktoré máme.
Možné problémy a riešenia
Servopohony pre rozdeľovač podlahového kúrenia sú väčšinou spoľahlivé, poruchy sú zriedkavé. Avšak v priebehu času sa môžu vyskytnúť určité prevádzkové problémy.
- Nečinnosť servopohonu: Jedným z najčastejších je nečinnosť servopohonu na signál z termostatu, čo môže byť spôsobené poškodeným káblom, chýbajúcim napätím alebo poruchou samotného servopohonu.
- Zaseknutie trňa ventilu: Ďalším typickým problémom je zaseknutie trňa ventilu, najmä ak bol systém dlho nečinný. V takých prípadoch servopohon nedokáže otvoriť alebo zavrieť ventil, čo vedie k chýbajúcemu alebo trvalému prietoku.
Vyhnúť sa problémom vyžaduje predovšetkým správnu inštaláciu podľa návodu výrobcu, ako aj pravidelné kontroly inštalácie a funkčnosti riadiaceho systému.
Spoľahlivosť a cena servopohonov
Niektorých to možno prekvapí, ale nie nevyhnutne - pokiaľ si nevyberáme najlacnejšie servopohony pre rozdeľovače podlahového kúrenia, ázijské noname výrobky atď. Väčšina servopohonov funguje spoľahlivo a bez problémov, za predpokladu, že nejde o produkt z najnižšej cenovej kategórie. Značkové servopohony pre podlahové kúrenie môžu byť dôkladnejšie testované a často majú doplnkové funkcie, ako indikátor polohy ventilu alebo ochranu proti zaseknutiu - no odborníci často zastávajú názor, že miera poruchovosti je podobná u väčšiny značiek (s výnimkou najlacnejších).
Trojcestné ventily v systémoch vykurovania
Trojcestný ventil je kľúčovou súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, čím udržiava stálu požadovanú výstupnú teplotu. Týmto spôsobom ventil zabezpečuje nielen komfort, ale aj úsporu energie eliminovaním náhlych teplotných skokov a zabraňuje riziku popálenín v systémoch TÚV.

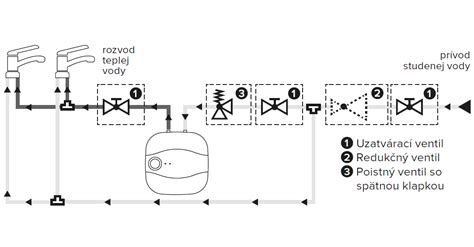

V systémoch ústredného kúrenia (UK) termostatický miešací ventil reguluje pomer medzi teplou a studenou vodou, čím stabilizuje teplotu vody cirkulujúcej v okruhu. To prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách. V inštaláciách teplej úžitkovej vody (TÚV) termostatické ventily chránia pred popálenín. Aj keď je voda v zásobníku ohriata nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
Použitie trojcestných ventilov pri podlahovom vykurovaní
Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Kontroluje teplotu vody dodávanej do systému, čím zabezpečuje rovnomerné rozdelenie tepla a zabraňuje poškodeniu podlahového vykurovania alebo zníženiu jeho účinnosti v dôsledku príliš vysokej teploty.
Výber správneho trojcestného ventilu
Pri výbere vhodného trojcestného termostatického ventilu je dôležité zvážiť nasledujúce kľúčové aspekty:
- Priemer závitov pripojení: Zabezpečte kompatibilitu s rúrkami vo vašej inštalácii pre správnu montáž a tesnosť spojov.
- Materiál ventilu: Vplyv na odolnosť a koróznu odolnosť telesa ventilu.
- Rozsah regulácie v °C: Skontrolujte ponúkaný rozsah regulácie teploty.
- Pracovný tlak: Ventil musí byť prispôsobený tlakovému rozsahu vašej inštalácie.
- Spojovací prvok v balení: Uistite sa, že sú zahrnuté potrebné montážne prvky.
Typy trojcestných ventilov a ich ovládanie
Trojcestné zmiešavacie ventily slúžia na miešanie horúcej a studenej vody na dosiahnutie požadovanej teploty. Používajú sa v rozvodoch kúrenia a chladenia, pre podlahové vykurovanie, ventiláciu, solárne systémy, centrálne rozvody a ďalšie systémy pitnej aj nepitnej vody. Niektoré trojcestné ventily majú aj rozdeľovaciu funkciu.
Ventily je možné ovládať tromi spôsobmi:
- Manuálne pomocou kolieska so stupnicou.
- Termostatickou patrónou.
- Servopohonom (vyžaduje správny adaptér).
Odporúčame nainštalovať do systému pred ventil vhodný filter.
Konkrétne typy ventilov
- Regulátory zmiešavacích ventilov: Tieto zariadenia automaticky miešajú horúcu a studenú vodu v presnom pomere, čím zabezpečujú konštantnú teplotu v budove. Naše systémy sú určené na ovládanie trojcestných aj štvorcestných ventilov a umožňujú pripojenie prídavného ventilového čerpadla.
- 3-cestné regulačné ventily 3FGB: Prírubové armatúry určené pre presnú reguláciu výkonu stredne veľkých a veľkých spotrebičov alebo okruhov spotrebičov.
- Guľové kohúty s vnútorným závitom: Určené pre otvorené a uzavreté systémy teplej a studenej vody.
- Rad MBA130: Trojcestné motorizované guľové ventily s pohonom, určené pre vykurovacie a chladiace systémy.
- HERZ.S.3-CEST.PREPIN.VEN: Trojcestný prepínací ventil HERZ s pomerom netesnosti 100% a plochým tesnením.
- Trojcestný termostatický ventil: Kľúčová súčasť vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami.
Zmiešavacie ventily s pripojením na servopohon
V prípade, že je na všetkých okruhoch podlahového vykurovania nainštalovaný elektrický pohon, automatická riadiaca jednotka musí byť vybavená modulom, ktorý vypne čerpadlo, keď sú všetky okruhy uzavreté. Prípadne môže byť okruh rozdeľovača ponechaný aj bez automatickej regulácie. Je potrebné dbať na to, aby bola jednotka správne pripojená k ostatným častiam systému.
Zmiešavací ventil musí byť pripojený na prívodné potrubie, a vratná prípojka musí byť pripojená na vratné potrubie. Pri výbere zmiešavača by ste mali počítať s cenou približne od 90 do 150 eur. Odporúča sa konzultácia s inštalatérom pred nákupom, ktorý pomôže vybrať zmiešavač zodpovedajúci špecifikám vykurovacieho systému. Dôležité je zohľadniť výkon servomotora a veľkosť ventilu.
Regulácia teploty a komfort v systémoch podlahového vykurovania

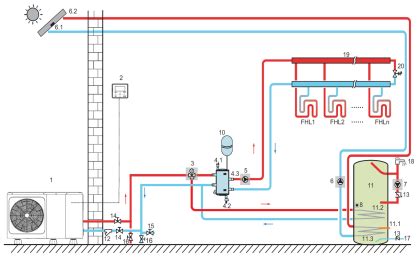

Podlahové vykurovanie si vyžaduje nižšiu výstupnú teplotu vykurovania, čo umožňuje efektívnejšiu prácu vykurovacieho zariadenia a úsporu nákladov na energiu. Pokročilá technológia tepelných čerpadiel umožňuje využívať obnoviteľné zdroje a premieňať nevyčerpateľné a bezplatné teplo z okolitého prostredia na teplo pre váš dom. Energetická účinnosť plynového kondenzačného kotla nie je nikdy taká vysoká ako pri pripojení k systému podlahového vykurovania.
Termoelektrický pohon ovláda prevádzku vykurovacích zariadení, a preto umožňuje presnú reguláciu teploty v miestnostiach. Ide o dôležitý prvok pri optimalizácii prevádzky systémov podlahového vykurovania, ktoré môžu byť vďaka termoelektrickým pohonom nielen ekonomické, ale aj užívateľsky prívetivé. Inštalácia termoelektrických pohonov zefektívni vykurovanie vášho domova a zabezpečí primeranú tepelnú pohodu v miestnostiach. To sa premietne do skutočných úspor a bude vyjadrením záujmu o životné prostredie znížením spotreby energie.
Princíp fungovania termoelektrického pohonu
Termoelektrický pohon je zariadenie, ktoré zatvára alebo otvára ventily namontované na vykurovacích rozdeľovačoch. Princíp jeho činnosti je jednoduchý, pretože pohon otvára alebo zatvára ventil na základe signálu vyslaného centrálnou jednotkou do relé, ktoré prenášaním napätia spôsobí zopnutie alebo vypnutie pohonu. V praxi to znamená, že ak teplota v miestnosti prekročí hodnotu naprogramovanú užívateľom, relé sa vypne a stratou napätia v pohone dôjde k uzavretiu ventilu a tým dôjde k prerušeniu prívodu vykurovacieho média. Pokles teploty pod nastavenú hodnotu však spôsobí otvorenie pohonu, t.j. obnovenie prietoku vykurovacieho média.
Modely, ktoré ponúkame, sú vždy normálne zatvorené (NC). Pri potrebe vykurovania vyšle snímač izbovej teploty do centrálnej jednotky signál, že je potrebné otvoriť ventil. Centrálna jednotka pošle signál do relé, ktoré prenosom napätia spôsobí otvorenie ventilu a vykurovacie médium je pustené do systému.
Pripojenie termoelektrického pohonu
Termoelektrické pohony sa montujú priamo na rozdeľovač podlahového vykurovania. Inštalácia pozostáva z montáže matice pohonu na závit ventilu alebo rozvádzača a vykonania správneho elektrického pripojenia, ktoré sa musí realizované v súlade s pokynmi priloženými k zariadeniu a schémou, ktorá je v ňom uvedená. Nezabudnite na skrutkovanie pohonu použiť iba silu ruky. Používanie nástrojov sa neodporúča a môže dôjsť k poškodeniu zariadenia.
Je dôležité, aby bol termoelektrický kompatibilný s ventilom, pretože termoelektrické pohony dostupné v našej ponuke sú prispôsobené na závit M28 alebo M30. Pri výbere by ste mali brať do úvahy aj parametre ako podporované napätie, čas otvorenia a beznapäťový stav. Okrem toho môžu byť dôležité doplnkové funkcie, ktorých príkladom je indikátor polohy ventilu, ktorý ukazuje stav, v ktorom sa zariadenie v danom momente nachádza. Analýza týchto parametrov vám umožní výber kvalitného termoelektrického pohonu pre podlahové vykurovanie.
Porovnanie s inými systémami a zdroje tepla
Tieto systémy nefungujú vhodne s nízkoteplotnými zdrojmi tepla, ako sú kondenzačné kotly alebo tepelné čerpadlá. Požadovaná minimálna prívodná teplota systému (na zabezpečenie správnej teploty zmiešanej vody) je 60 °C. Systém je napájaný teplou vodou z vodovodného systému, ktorá prichádza cez trojcestný termostatický ventil, a vodou vracajúcou sa z potrubia podlahového vykurovania (cez vratný rozdeľovač), vďaka ktorému nastáva zmiešanie, ktoré znižuje teplotu vody privádzanej do rozdeľovača (a následne odvádzanej do potrubia podlahového vykurovania).
Cirkulácia vody v systéme povrchového vykurovania je zabezpečená prevádzkou zabudovaného čerpadla.
Ochrana čerpadla a obtok
Obtok (by-pass s regulačným ventilom) zabudovaný v systéme chráni čerpadlo v prípade, že sa všetky ventily na rozvodnom potrubí uzatvoria a zablokujú všetky potrubia naraz (napr. Malé radiátory + el. Našli ste tovar niekde lacnejšie? Malé radiátory + term. Malé radiátory + term. Radiátory + term.).
Možnosť ovládania dvojcestného guľového ventilu
Na otázku, či sa vyrába nejaký servopohon pre klasický dvojcestný guľový ventil 6K DN25 PN40, odpoveď závisí od konkrétneho typu ventilu a požiadaviek na jeho ovládanie. Vo všeobecnosti existujú servopohony určené na ovládanie guľových ventilov, avšak je potrebné overiť špecifikácie a kompatibilitu.
Zmiešavací ventil Wita MI3-DN25 PN10 KV-10
Vo vykurovacom systéme je zabudovaný trojcestný ventil poľskej výroby, typ Wita MI3-DN25 PN10 KV-10. V prípade záujmu o jeho ovládanie servopohonom (nie termickým) je potrebné nájsť servopohon, ktorý je kompatibilný s týmto konkrétnym ventilom, umožňuje otáčanie o 90 stupňov a dokáže presúvať z jednej krajnej polohy do druhej a naspäť.
