Na rozdiel od jednotiek na tuhé palivo je pripojenie elektrického kotla úlohou, ktorá zvyčajne znepokojuje nielen majiteľov súkromných budov. Vyžaduje si výber správneho typu zariadenia, jeho inštaláciu a integráciu do existujúcich komunikácií. Elektrické kotly sa stávajú čoraz populárnejšou alternatívou k plynovým prípojkám, najmä v novostavbách a nových rodinných domoch, čím domácnosti nadobúdajú väčšiu nezávislosť od plynu. Hoci plyn býva v porovnaní s elektrinou stále lacnejší, jeho nevýhodou je nutnosť plynovej prípojky a komína, ako aj pravidelných revízií. Elektrické kotly poskytujú vysokú účinnosť vykurovania, ktorá dosahuje až 99 % a sú ideálne do priestorov s nízkou energetickou náročnosťou, ako sú nové zateplené domy a byty. Pri vyššej energetickej náročnosti však prevádzkové náklady elektrického kotla stúpajú.
Základné požiadavky na inštaláciu
Inštalácia elektrického kotla spočíva v inštalácii čerpadla, bezpečnostnej skupiny a potrubí. Pri inštalácii a následnom pripojení kotla na existujúcu sieť musia byť dodržané nasledujúce zákonné požiadavky:
- Pre zapojenie do vykurovacieho potrubia a pripojenie k elektrickej sieti sa zvolí spôsob, ktorý zaručuje úplnú bezpečnosť prevádzky zariadenia.
- Vykonané operácie by nemali porušovať stanovený spôsob prevádzky komunikácií a viesť k zmene ich schémy.
- Je dôležité vopred zvoliť možnosti zapnutia vykurovacieho systému, čo zlepší účinnosť jeho prevádzky.
Za predpokladu splnenia týchto požiadaviek je možné považovať hlavnú úlohu spojenia elektrického kotla s elektrickou sieťou s napätím 220 V a vykurovacím vedením za vyriešenú.
Typy elektrických kotlov a ich výber
Kotol je podľa vedecko-technického slovníka zariadenie na ohrev vody pod bod varu. Pre domáce použitie pôsobí elektrina ako nosič energie, vďaka čomu dochádza k vykurovaniu. Automatizačné zariadenia udržujú teplotu vody v stanovenom rozmedzí, s minimálnou účasťou človeka na procese.
Akumulačné verzus prietokové
Priradzujú sa skladovacie (akumulačné) a prietokové vzory, ako aj priame a nepriame vykurovanie. Akumulačný elektrický kotol je zásobník s vodou, ktorého teplota sa udržuje vo vopred stanovenom rozmedzí. Priame skladovacie kotly nie sú vhodné na prípravu pitnej vody. Prietokové ohrievače sú zase limitované výkonom.
- Prietokové ohrievače: Majú spotrebu až 7 kW. Na napájanie vstupného ističa a elektrického vedenia musia vydržať prúd až 30 A. Ich schopnosti priamo závisia od výkonu. Na umývanie riadu a teplú sprchu stačí domáci kotol do 1,5 kW. Menšie prístroje umožňujú ohrievať vodu, ktorej množstvo stačí iba na umývanie riadu a sprchovanie - získanie vane bude trvať príliš dlho.
- Akumulačné kotly: V podmienkach nekvalitného napájania sa vyberajú skladovacie produkty, ktoré sa postupne zahrievajú. Ich výber závisí od konkrétnej úlohy. Podľa požadovaného množstva kvapaliny sa volí kotol, ktorý pojme 5 až 300 litrov vody. Malé ohrievače sú kompaktné, nezaberajú veľa miesta, dajú sa zavesiť na stenu. Výrobky sú schopné pripraviť malé množstvo vody na umývanie riadu, umývanie a rýchlu sprchu jednou osobou. Zariadenia sú vhodné pre letné chaty alebo byty na záložné zásobovanie teplou vodou v období preventívnych odstávok v mestách. Pre trojčlennú rodinu stačí 100-litrový kotol a pre ranné / večerné hygienické procedúry môže byť potrebný objem až 50 - 100 litrov.
Priame alebo nepriame vykurovanie
Spôsob ohrevu vody je priamy a nepriamy. Príkladom zariadení na priame vykurovanie sú plynový ohrievač vody alebo prietokový ohrievač vody. Princíp činnosti je jednoduchý - spaľovací plyn pôsobí na výmenník tepla, cez ktorý preteká voda. V priamych elektrických ohrievačoch voda prúdi okolo horúceho vykurovacieho telesa.
V kotloch na nepriame vykurovanie je medziľahlý článok. Výhodou takýchto výrobkov je rýchle ohriatie vody na distribúciu spotrebiteľom.

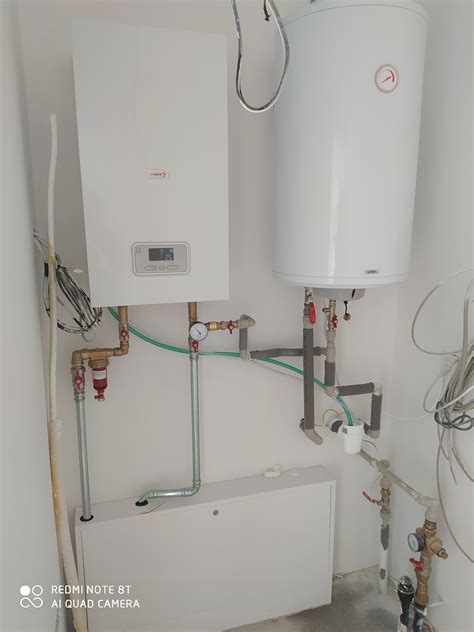

Umiestnenie a inštalácia elektrického kotla
Inštalácia kotla je v právomoci každej osoby s minimálnymi zručnosťami v práci s domácim náradím, je však dôležité zvážiť všetky jemnosti. Všetky etapy sa obvykle delia na všeobecné stavebné, inštalatérske a elektrické práce.
Výber miesta
Súčasné predpisy neustanovujú žiadne obmedzenia týkajúce sa miesta inštalácie elektrickej jednotky. Vyberá sa s prihliadnutím na bezpečnostné predpisy a ľahkú údržbu. Kotol je inštalovaný v súkromnom dome, berúc do úvahy nasledujúce požiadavky:
- Podlahové zariadenie je umiestnené v samostatnej miestnosti, kam majú obyvatelia budovy obmedzený prístup.
- Nástenné modely je možné namontovať do kuchyne alebo kúpeľne.
- Ak sa teleso jednotky dostane do kontaktu so stenou, bude potrebné pod ňu vložiť tepelne izolačný obklad z azbestu alebo čadiča.
- Pri inštalácii elektrického kotla v kúpeľni vznikajú ťažkosti s pripojením k sieti s napätím 220 voltov, pretože v takom prípade bude potrebné položiť silný napájací kábel.
GOST R 50571.11-96 umožňuje inštaláciu ohrievača vody priamo nad kúpeľňou, ak sú splnené všetky podmienky elektrickej bezpečnosti. Je však lepšie umiestniť prístroj mimo zónu - na protiľahlé alebo susediace steny, aby sa ľahšie splnili požiadavky na zapojenie. Dobrou voľbou by bola inštalácia ohrievača vody v kuchyni alebo na toalete, ak je kúpeľňa samostatná.
Montáž na stenu alebo podlahu
Väčšina výrobcov odporúča bezpečnostnú rezervu 4x. Ak prístroj naplnený vodou váži 10 kg, musí kotva alebo skrutky vydržať zaťaženie 40 kg. Sada výrobkov vždy obsahuje diely na inštaláciu. Kotol je zavesený na hlavné steny pomocou štandardných upevnení. Cez ne sú vyvŕtané priečky z dreva a dutých tehál. Na zaistenie konzoly sa používajú závitové čapy alebo skrutky vhodnej dĺžky a priemeru. Dodatočné podpery sú namontované v stenách sadrokartónu.
Jednotka je inštalovaná na podlahe alebo namontovaná na stenu vo výške približne 1,5 metra.
Elektrické pripojenie a bezpečnosť
Inštalácia elektrických ohrievačov vody nevyžaduje súhlas dodávateľskej organizácie, existujú však dôležité obmedzenia týkajúce sa menovitej hodnoty uvádzacieho stroja, stavu elektroinštalácie a prítomnosti uzemnenia alebo technických schopností vyrobiť si ho sami.
Požiadavky na elektrickú sieť
Pred inštaláciou produktu nezabudnite, že na jeho pripojenie budete potrebovať elektrické vedenie založené na kábli s medenými vodičmi. Prierez vodičov sa vyberá v súlade s hodnotou uvedenou v pase zariadenia. Samo pripojenie kotla k elektrickej energii bude vyžadovať nasledujúce odporúčania:
- Do bežnej zásuvky sú pripojené iba zariadenia s výkonom do 3,5 kW.
- Pohonné jednotky s indikátorom do 7 kW sú pripojené priamo k rozvádzaču.
- Kotlové zariadenie určené pre 12 kW je spínané jednofázovou sieťou s napätím 220 voltov.
- Jednotky s vyšším výkonom sú zahrnuté v 3-fázovej sieti s napätím 380 voltov.
Na inštaláciu kotlového zariadenia budete potrebovať drôt VVG s tromi medenými vodičmi (pre jednofázovú verziu).
Zapojenie a ochrana
Kotly akejkoľvek kapacity nie sú zapojené do spoločnej zásuvky - potrebujú samostatné trojvodičové napájacie vedenie. Namiesto zásuvky so zástrčkou použite pripojenie pomocou automatického dvojpólového spínača. Zariadenie súčasne preruší vedenie fázových a nulových vodičov, čo je nevyhnutné na ochranu pred úrazom elektrickým prúdom. Minimálna vzdialenosť od vane k spínacím zariadeniam je 60 cm.
Napájacie vedenie kotla musí byť vybavené prúdovým chráničom (RCD) alebo diferenciálnym ističom. Tieto zariadenia sú podobné z hľadiska dizajnu a ochranných funkcií, ktoré vykonávajú. Zariadenie na zvyškový prúd porovnáva prúdy pretekajúce fázovým a nulovým vodičom. V prevádzkovom režime musia byť rovnaké. Keď sa objavia zemné úniky, napríklad cez ľudské telo, prúdy sa budú líšiť a ochranné zariadenie odpojí kotol od siete v priebehu zlomku sekundy. Diferenciálny istič okrem ochrany pred úrazom elektrickým prúdom vypne záťaž aj v prípade skratu. Zariadenia sú vybrané s rozdielovým prúdom 30 mA, čo zaručuje ochranu pred úrazom elektrickým prúdom.
Pre pripojenie vyberte kábel (nie vodič) zodpovedajúci kapacite časti kotla. Výrobca ohrievačov vždy uvádza v pase minimálne prípustné hodnoty.

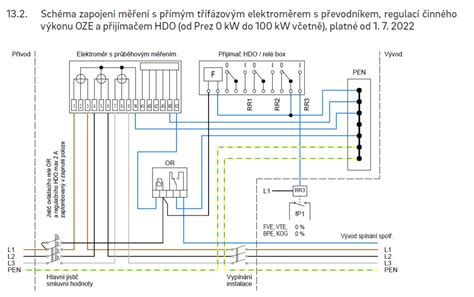

Uzemnenie
Elektrické ohrievače vody musia byť pripojené k zemi. Na to je na kryte umiestnený terminál. Kontaktné svorky sú vyvedené ako samostatný blok umiestnený v spodnej časti skrinky. K dispozícii je tiež medená skrutka so štandardnou veľkosťou M6, ktorá slúži na pripojenie uzemňovacej zbernice.
Pri usporiadaní uzemnenia je dôležité zabezpečiť, aby elektrický kontakt v mieste pripevnenia bol veľmi spoľahlivý. Za týmto účelom by mala byť oblasť spojenia dôkladne vyčistená brúsnym papierom. V opačnom prípade nebude ochrana pred úrazom elektrickým prúdom efektívna. Keď je v dome dvojvodičová sieť, zo štítu je na kotol ťahaný samostatný drôt s tromi vodičmi. Pripojenie sa vykonáva v elektrickom paneli na mieste.
Pre prácu v distribučnej rade musia kontaktovať správcovskú spoločnosť. Práce musí vykonávať elektrotechnický personál s príslušnou schvaľovacou skupinou.
Na internetových zdrojoch nájdete „alternatívne“ schémy uzemnenia kotlov. V žiadnom prípade by sa nemali robiť smrtiace chyby:
- Pripojte tretí (nulový) drôt z výstupu k vodovodnej rúre alebo batériám. Ak na puzdro spadne fáza, do stúpačky pôjde nebezpečné napätie - susedia, ktorí zapli vodu, sa dostanú pod elektrický výboj. Metóda nefunguje, ak sú rúry plastové.
- Vo vývode skombinujte nulové a uzemňovacie vodiče.
- Pripojte viac zariadení k uzemneniu v sérii.
- Pripojte viac uzemňovacích vodičov k jednej svorke zbernice.
Vodoinštalačné pripojenie
Aby ste mohli správne pripojiť elektrický kotol k existujúcim diaľniciam, musíte sa najskôr vysporiadať s jeho páskovaním. Tradične obsahuje množstvo ďalších prvkov a meracích prístrojov.
Schémy pripojenia
Pri hodnotení schém na pripojenie elektrických vykurovacích kotlov k vodovodnému potrubiu si vyberte z nasledujúcich možností:
- Najjednoduchšia schéma s núteným obehom, v ktorej je k dispozícii expanzná nádrž, čerpadlo, bezpečnostný ventil a zariadenie Mayevsky.
- Schéma bez expanznej nádrže a samostatného obehového čerpadla.
- Možnosť s využitím špeciálneho paralelne zapojeného kapacitného zásobníka, ktorý v noci akumuluje teplo so zníženými tarifami.
Akákoľvek schéma pripojenia elektrického kotla, ak je správne nainštalovaná, zaručuje požadovanú účinnosť vykurovania.

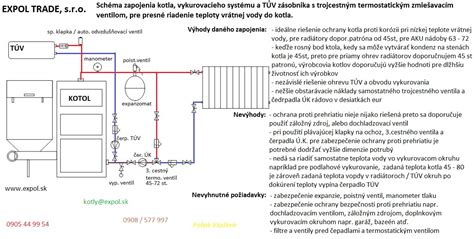

Bezpečnostné prvky
Odporúča sa inštalovať bezpečnostnú skupinu, aby sa zabránilo následkom vodného rázu. Náklady na bezpečnostné zariadenia sú nízke v porovnaní s nákladmi na kotol, ak je nutná výmena z dôvodu zničenia. Lepšia inštalácia GB - odhad to veľmi nezvýši.
Poistný ventil FAR zmierňuje tlak pri prehriatí vody. Schéma zapojenia s bezpečnostnou skupinou je podobná štandardnej, ale po spätnom ventile je nainštalovaný ďalší FAR - bezpečnostný ventil 6 bar. Z neho je kovovo-plastové potrubie odvádzané cez lisovaciu tvarovku do kanalizácie. Pri nadmernom ohreve vody stúpa tlak v akumulátore, FAR prebytočný objem odčerpáva, čím sa tlak znižuje.

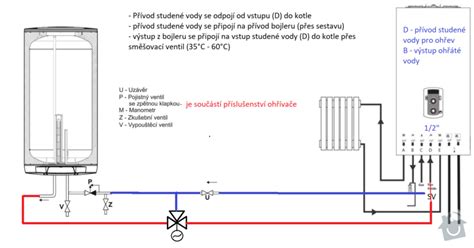

Postup pripojenia potrubia
V spodnej časti nástenného kotla a na boku stojaceho kotla sú umiestnené prípojky pre pripojenie studenej vody (označené modrou farbou) a výstup (červené). Pri pripájaní ich nemôžete zameniť. V osadách môže byť dodávka vody organizovaná s inou kvalitou, preto nie sú neobvyklé vodné šoky a náhle tlakové rázy vo vodovodnom potrubí. Inštalácia a pripojenie prvkov elektrického kotla sa vykonáva v niekoľkých etapách:
- Vývody sú pripojené k potrubiam so súčasnou inštaláciou guľových ventilov.
- V spätnom potrubí je namontovaná expanzná nádrž.
- V tej istej oblasti je namontovaný filter s jemnými okami.
- Pre ľahšiu údržbu je pred prístrojom nainštalovaný ďalší ventil.
Algoritmus práce po inštalácii ohrievača na stenu:
- Za uzatváracie ventily, ku ktorým bude pripojený kotol, sa do potrubí studenej a horúcej vody prerezávajú odbočky.
- V osadách s poklesom tlaku v hlavných vodovodných potrubiach sa odporúča inštalovať do prívodného potrubia studenej vody reduktor.
- Z odpalísk sú vyrobené ohyby požadovanej dĺžky a konfigurácie.
- Ventily ohrievača vody sú potrebné na demontáž prístroja v prípade núdze alebo na jeho vypnutie počas prevádzky TÚV.
- Za ventil studenej vody je namontovaný spätný ventil. Jeho účelom je zabrániť odtoku vody zo zásobníka do hlavného vedenia, ak je prívod studenej vody vypnutý.
- U veľkokapacitných kotlov je vhodné inštalovať ventil na vypúšťanie vody. Ak je potrebné vyprázdniť ho cez prípojku spätného ventilu, bude proces vypúšťania trvať dlho.
- Ohrievač je pripojený posledný. V prípade demontáže zariadenia sa odporúča použiť rýchloupínací spoj s prevlečnou maticou (americká).
- Posledným krokom je naplnenie ohrievača vodou a kontrola pripojení. Netesnosti v závitových spojoch sú eliminované.
Zatvorením ventilov sa nastaví prevádzkový režim kotla. Ak je teplá voda dodávaná z centralizovanej siete, uzavrite guľové ventily kotla. To vylučuje kotol z okruhu. Po vypnutí centralizovanej prípravy TÚV uzavrite prívodný ventil na horúcom potrubí a otvorte uzatváracie ventily kotla. V takom prípade vstupuje studená voda do elektrického ohrievača a po otvorení kohútika pri umývadle, umývadle alebo vani ide k spotrebiteľovi. Rovnaká schéma sa používa, ak v byte alebo v súkromnom dome nie je k dispozícii sieť TÚV.
Optimalizácia prevádzky a náklady
Samoinštalácia kotla v dome alebo byte nie je technicky náročná a bezpečná, podlieha regulačným požiadavkám. Hoci plyn býva v porovnaní s elektrinou stále lacnejší, jeho nevýhodou je nutnosť plynovej prípojky a komína, ako aj pravidelných revízií.
Možnosti akumulácie tepla
Jednou z dôležitých schém pripojenia elektrických vykurovacích kotlov k vodovodnému potrubiu je možnosť s využitím špeciálneho paralelne zapojeného kapacitného zásobníka, ktorý v noci akumuluje teplo so zníženými tarifami. To umožňuje efektívnejšie využívanie elektrickej energie a znižovanie prevádzkových nákladov.
Všeobecné náklady a ich zníženie
Elektrické kotly predstavujú spoľahlivú konkurenciu plynovým kotlom a kotlom na tuhé palivo, s nízkou počiatočnou investíciou a pomerne lacnou inštaláciou. Náklady na vykurovanie možno znížiť správnym nastavením termostatov a vyhýbaním sa prekurovaniu. Rozumnou voľbou je aj zváženie inštalácie fotovoltaiky, ktorá môže výrazne znížiť celkovú spotrebu elektrickej energie a mesačné platby.
Pri zvažovaní vykurovacieho systému je dôležité brať do úvahy aj celkové vlastnosti domu:
- Jednoduchý tvar domu: Minimalizuje tepelné straty.
- Orientácia rodinného domu: Správna orientácia na pozemku, najmä s veľkými presklenými plochami na juh, môže znížiť potrebu tepla na vykurovanie.
- Tepelné izolácie: Dostatočne hrubá a kvalitná tepelná izolácia obvodových stien, okien a dverí je kľúčová pre nízkoenergetické domy.
