Vykurovacie systémy na báze zemného plynu sú na Slovensku mimoriadne populárne, pričom modernizácia starších systémov alebo výber nových plynových vykurovacích systémov ponúka značný potenciál úspor. Vďaka pokročilej kondenzačnej technológii a možnosti integrácie obnoviteľných zdrojov energie predstavujú plynové kondenzačné kotly efektívnu a ekologickú investíciu do budúcnosti. Tieto moderné zariadenia sa vyznačujú úspornou prevádzkou, čo sa priamo premieta do nižších nákladov na vykurovanie, a zároveň produkujú minimálne emisie CO2.
Plynové kondenzačné kotly sú dostupné v nástennom alebo stacionárnom prevedení, s integrovaným zásobníkom teplej vody alebo bez neho. Dizajnovo atraktívne a užívateľsky prívetivé jednotky zvyšujú komfort bývania. Sú považované za najefektívnejší spôsob vykurovania plynom a umožňujú jednoduché začlenenie obnoviteľných zdrojov energie, ako sú solárne systémy, tepelné čerpadlá alebo systémy na drevo. Tieto hybridné vykurovacie systémy prispievajú k dlhodobému znižovaniu spotreby plynu a emisií CO2.
Moderné plynové vykurovacie systémy udávajú nové štandardy v oblasti dizajnu a jednoduchosti používania. Zariadenia vyrobené z vysokokvalitných materiálov s praktickým príslušenstvom elegantne zapadnú do každého interiéru, čo je obzvlášť výhodné pre menšie bytové jednotky. Široká ponuka plynových vykurovacích systémov zaručuje vhodné riešenie pre akúkoľvek obytnú situáciu a typ nehnuteľnosti, od rodinných domov a bytov až po bytové domy a komerčné aplikácie.
Princíp fungovania kondenzačného kotla
Základným predpokladom fungovania plynového vykurovacieho systému je dostupnosť zdroja energie, teda prívodu plynu, ktorý môže byť zabezpečený plynovou prípojkou alebo zásobníkom plynu. Ako palivo sa využíva zemný plyn, bioplyn alebo skvapalnený zemný plyn. Spaľovanie plynu s prívodom vonkajšieho vzduchu vytvára teplo na vykurovanie a prípravu teplej vody.
Kľúčovým princípom funkcie plynového vykurovacieho systému je tzv. efekt výhrevnosti. Pri spaľovaní plynu dochádza k reakcii s kyslíkom zo vzduchu, pri ktorej okrem oxidu uhličitého vzniká aj vodná para. Ak sa táto horúca vodná para v spalinách ochladí pod bod mrazu a skondenzuje späť na kvapalnú vodu, uvoľní sa značné množstvo dodatočnej energie. Kondenzačné kotly túto energiu efektívne využívajú.
Pri spaľovaní 1 m³ zemného plynu vznikne teoreticky až 1,6 litra kondenzátu. Tento kondenzát musí byť bezpečne odvádzaný do kanalizácie, zvyčajne cez sifón, ktorý bráni úniku spalín do okolia. Pri upchatí alebo zamrznutí odpadu môže kondenzát stúpať do kotla a spôsobiť poruchu. Prehľad o intenzite kondenzácie a správnosti nastavenia kotla možno získať sledovaním odtekajúceho kondenzátu, ktorý predstavuje zachránené teplo zo spalín. V prípade absencie odpadu v kotolni je nutné použiť čerpadlo na kondenzát s automatickým spínaním.
Kondenzačné kotly sú vždy vybavené ventilátorom, preto sa označujú ako "turbo" kotly. V spaľovacej komore kondenzát prirodzene steká nadol, čo vyžaduje umiestnenie horáka nad komorou a prúdenie spalín nadol, proti termickému účinku. Nízka teplota spalín (bežne do 50 °C) spôsobuje len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj v komíne, preto nie je možné použiť klasický vyvložkovaný komín bez úprav.
Výhody kondenzačných kotlov
Jednou z hlavných výhod kondenzačných kotlov je ich výrazne vyššia účinnosť v porovnaní s klasickými kotlami. Zatiaľ čo klasické kotly využívajú len spaľovacie teplo (približne 91-94%) a zvyšné teplo vrátane kondenzačného tepla uniká komínom, kondenzačné kotly dokážu využiť takmer celé spaľovacie teplo spolu s podstatnou časťou kondenzačného tepla, čím dosahujú účinnosť až 107-109% (počítané z výhrevnej hodnoty). To znamená úsporu prevádzkových nákladov až do 35% pôvodnej spotreby plynu.
Ďalším benefitom je nižšia produkcia emisií. Špeciálny horák a riadené spaľovanie plynu minimalizujú emisie škodlivých látok ako CO (oxid uhoľnatý) a NOx (oxidy dusíka).
Kondenzačné kotly sú tiež kompaktné a flexibilné pri inštalácii. Môžu byť umiestnené v kúpeľni, predsieni alebo kuchyni a sú dostupné v rôznych prevedeniach, vrátane kondenzačných jednotiek s integrovaným alebo externým zásobníkom teplej vody, ktoré sú vhodné pre väčšie objekty ako bytové domy. Niektoré modely je možné zapojiť do kaskády pre zvýšenie vykurovacieho výkonu.
Moderné kondenzačné kotly disponujú výkonovou moduláciou, ktorá umožňuje plynule regulovať ich výkon podľa aktuálnych potrieb. Táto funkcia zabraňuje zbytočnému cyklovaniu kotla (opakovanému zapínaniu a vypínaniu) a prispieva k dlhšej životnosti zariadenia a vyššej účinnosti. Optimálne fungovanie zabezpečuje ekvitermická regulácia, ktorá automaticky prispôsobuje teplotu vykurovacej vody vonkajšej teplote, čím znižuje tepelné straty a náklady na vykurovanie.
Výber a inštalácia dymovodu pre kondenzačný kotol
Správny výber a inštalácia dymovodu sú kľúčové pre bezpečnú a efektívnu prevádzku kondenzačného kotla. Vzhľadom na nízku teplotu spalín a tvorbu kondenzátu je potrebné použiť materiály odolné voči korózii.
Materiály a typy dymovodov
Pre kondenzačné kotly sa používajú najmä:

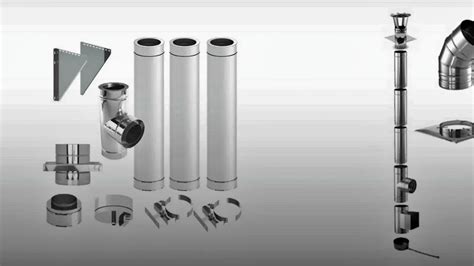

- Kovové vzduchovo-spalinové komínové systémy: Tieto systémy pozostávajú z koncentrických rúr, ktoré zabezpečujú prívod spaľovacieho vzduchu a odvod spalín jedným potrubím. Sú vhodné pre pripojenie jedného alebo viacerých plynových spotrebičov a sú ideálne pre inštaláciu v bytových domoch alebo pre dostavbu komínových telies. Vyrábajú sa z nehrdzavejúcej ocele a sú odolné voči vlhkosti a pretlakovej prevádzke.
- Vyvložkovanie komína: V prípade existujúceho murovaného komína je možné použiť vyvložkovanie špeciálnou, kyselinovzdornou vložkou, ktorá je odolná voči kondenzátu. Tento proces je cenovo dostupnejší a rýchlejší ako výstavba nového komína.
Pri výbere materiálu dymovodu je dôležité zohľadniť:
- Odolnosť voči korózii: Materiál musí odolať účinkom kondenzátu. Nerezová oceľ triedy EN 1.4404 alebo EN 1.4828 je bežnou voľbou.
- Tepelná odolnosť: Hoci spaliny z kondenzačných kotlov nie sú horúce, dymovod musí byť dimenzovaný na prevádzkové podmienky.
- Tesnosť: Spoje musia byť dokonale tesné, aby sa zabránilo úniku spalín alebo vnikaniu vlhkosti.
Schéma zapojenia dymovodu
Existujú dva hlavné spôsoby zapojenia dymovodu:
- Zapojenie "po vode": Kondenzát steká späť do spotrebiča, kde sa odparí. Dymovod sa zapája zúženou časťou smerom k spotrebiču a na hrdlo spotrebiča sa zvyčajne inštaluje antikondenzačný nadstavec.
- Zapojenie "po dyme": Používa sa, ak je teplota spalín dostatočne vysoká (cca 300°C a viac) a nehrozí riziko kondenzácie. Tento spôsob je častejší, ale pri nízkych teplotách spalín môže dôjsť k úniku kondenzátu cez spoj dymovodu.
Napojenie dymovodu na komín
Spôsob napojenia dymovodu na komín závisí od typu komína:
- Murovaný komín: Do steny komína sa vytvorí otvor, zamuruje sa komínová zder a následne sa inštaluje dymovod.
- Keramický komín: Pri napojení na keramický komín je nevyhnutné použiť dilatačný materiál (napr. vonkajšiu prechodku), aby sa zabránilo prasknutiu šamotovej vložky vplyvom tepelnej rozťažnosti dymovodu.
Časté chyby pri inštalácii dymovodu zahŕňajú nesprávny výber materiálu, nedostatočnú vzdialenosť od horľavých materiálov, nesprávne zaústenie dymovodu do sopúcha bez dostatočnej medzery a dilatácie, alebo nesprávne napojenie "po dyme" pri nízkych teplotách spalín, čo môže viesť k vytekaniu kondenzátu.
Regulácia a údržba
Pre optimálnu prevádzku a maximálne úspory je dôležitá správna regulácia. Jednoduchý izbový termostat nie je pre kondenzačné kotly ideálny, keďže kotol nie je "žehlička" s jednoduchým zapínaním a vypínaním. Modulácia výkonu podľa vonkajšej teploty (ekvitermická regulácia) je najefektívnejšia. Dôležitá je aj regulácia otáčok obehového čerpadla, najmä na jar a na jeseň, kedy znížená teplota vratnej vody rozširuje pásmo využitia kondenzácie.
Údržba a čistenie dymovodu a komína sú nevyhnutné pre bezpečnú prevádzku. Vyhláška Ministerstva vnútra SR nariaďuje pravidelné čistenie, pričom frekvencia závisí od typu paliva a výkonu spotrebiča. Pre plynové kotly typu B sa odporúča čistenie každých 6 mesiacov, ak je komín vyvložkovaný.
Životnosť dymovodu ovplyvňuje materiál, hrúbka stien, spôsob používania a pravidelná údržba. Dôležité je používať upevňovacie objímky na zabezpečenie stability dymovodu, najmä pri dĺžke nad 2 metre.
Legislatíva a normy pre dymovody na Slovensku zahŕňajú najmä Vyhlášku Ministerstva vnútra SR č. 401/2007 Z. z. a normy STN EN 1443, STN EN 1856-1 a STN EN 1856-2, ktoré stanovujú technické požiadavky a bezpečnostné predpisy.
