Správne navrhnutý vykurovací systém s akumulačnou nádržou je kľúčom k efektívnemu a úspornému vykurovaniu rodinného domu. Akumulačná nádrž funguje ako tepelný zásobník, ktorý umožňuje kotlu na tuhé palivo pracovať v optimálnom režime, čím sa zvyšuje životnosť zariadenia a znižuje spotreba paliva.
Základné princípy fungovania
Akumulačná nádrž uchováva teplo vyrobené primárnym zdrojom (kotlom) pre neskoršie použitie. Aby bol systém efektívny, odporúčaný objem nádrže by mal byť minimálne 55 litrov na každý kilowatt výkonu kotla. Pre kotly s ručným prikladaním ide o najvhodnejšie technické riešenie.
Ochrana spiatočky kotla
Jedným z najdôležitejších prvkov systému je ochrana spiatočky. Používa sa na to termostatický ventil alebo nabíjacia jednotka (napr. ESBE), ktorá sleduje minimálnu teplotu vratnej vody. Prevádzka kotla pri nízkych teplotách (napr. 60 °C) vedie k dechtovaniu a znižovaniu životnosti kotla. Optimálne je udržiavať kotol v prevádzkovej teplote okolo 75 - 85 °C, čo zabezpečí maximálne nabitie nádrže a čisté spaľovanie.
Konfigurácia vykurovacích okruhov
Pri inštalácii systému s akumulačnou nádržou je potrebné rozlišovať medzi kotlovým okruhom a vykurovacím okruhom pre dom:
- Kotlový okruh: Prepojenie kotla a nádrže pomocou termoventilu, ktorý zabezpečuje rýchle nahriatie kotla.

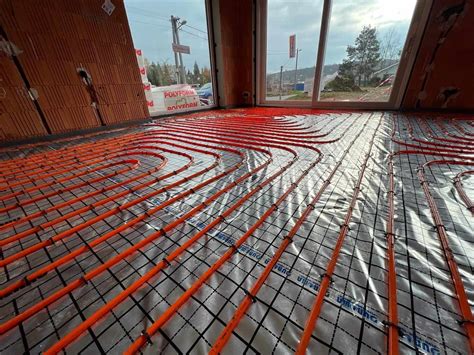

- Vykurovací okruh: Prepojenie nádrže s radiátormi a podlahovým kúrením. Tu je vhodné použiť trojcestný zmiešavací ventil so servopohonom a ekvitermickou reguláciou, ktorý upraví teplotu vody podľa aktuálnych potrieb objektu.
Kombinácia s fotovoltikou (Logitex)
Moderné systémy umožňujú integráciu fotovoltických panelov priamo do systému prípravy teplej vody a kúrenia pomocou technológie DC (jednosmerný prúd). Fotovoltický zdroj môže ohrievať vodu v akumulačnej nádrži nezávisle od siete.
| Zložka systému | Funkcia |
|---|---|
| Fotovoltické panely (DC) | Výroba energie pre ohrev vody a podporu kúrenia. |
| Logitex LXDC BOX | Automatické riadenie presunu DC prúdu medzi zásobníkmi. |
| Akumulačná nádrž | Ukladanie energie a stabilizácia teploty. |
Praktické rady pri inštalácii
- Čistota systému: Po inštalácii nových rozvodov je nevyhnutné vyčistiť filtre od nečistôt, ktoré sa mohli uvoľniť z potrubia.
- Údržba: Raz za dva roky skontrolujte vnútro nádrže kvôli vodnému kameňu a v prípade potreby vymeňte anódovú tyč.
- Umiestnenie: Nádrž by mala byť v miestnosti s teplotou 5 - 45 °C a nízkou vlhkosťou, aby sa predišlo korózii.
- Expanzná nádoba: V uzavretom systéme sa pripája k vratnému potrubiu, kde je prúdenie vody najpokojnejšie.
