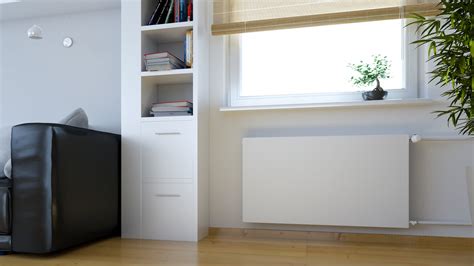

Panelové radiátory KORAD PLAN predstavujú moderné vykurovacie telesá, ktoré spájajú vysokú funkčnosť s elegantným dizajnom. Ich kľúčovou charakteristikou je hladká čelná plocha, ktorá dodáva radiátoru sofistikovaný vzhľad a umožňuje bezproblémové začlenenie do rôznych interiérov. Tieto radiátory sú určené pre zákazníkov hľadajúcich spoľahlivé vykurovacie riešenie s dôrazom na estetiku a efektívnosť.
Charakteristika a Dizajn Radiátorov KORAD PLAN
Radiátor KORAD PLAN sa vyznačuje hladkou čelnou plochou vyrobenou z oceľového plechu, ktorá je na panel prilepená špeciálnym elastickým tmelom. Povrchová úprava čelného plechu je totožná s povrchovou úpravou radiátora, čo zaručuje jednotný a elegantný vzhľad.
Riešenie s hladkou čelnou plochou robí z klasického radiátora dizajnový kus, ktorý sa hodí do každého interiéru. Tento typ radiátora je dostupný pre všetky modelové a typové rady s dĺžkou do 2000 mm a ponúka možnosť plnofarebnej potlače pre originálne interiérové riešenia.
KORAD PLAN je vždy na objednávku a je zaradený do výroby USS Košice na základe preddavku. Je určený pre jedného spotrebiteľa, pričom tento tovar nie je možné vrátiť či vymeniť.
Konštrukcia Telesa Radiátora
- Panel radiátora je zvarený z dvoch výliskov, po obvode švovým zvarom a vo vertikálnych prelisoch bodovými odporovými zvarmi.
- Rozstup osí vertikálnych kanálikov na výliskoch panelov je 33,33 mm.
- Súčasťou radiátora sú bočné kryty a vrchná mriežka.
- Od dĺžky 1700mm majú radiátory navarené 3 dvojice závesných držiakov.
Materiál
Panelové radiátory sú vyrobené z oceľového plechu valcovaného za studena, podľa normy STN EN10130+A1. Použité plechy sú z nízko-uhlíkovej ocele so zvýšenou pevnosťou a dobrou zvariteľnosťou. Panely radiátorov KORAD sú vyrábané z oceľového plechu hrúbky 1,2 mm vzájomným zvarením dvoch výliskov po obvode švovým zvarom.
Možnosti Pripojenia
Doskový radiátor KORAD Ventil Kompakt s hladkou čelnou plochou a spodným pripojením je radiátor so 6-bodovým pripojením s integrovanou ventilovou vložkou. Prednostne je ventilová garnitúra umiestnená na pravej strane a označuje sa VKP. Ak je potrebný radiátor s garnitúrou na ľavej strane, je dostupný model s označením VKL.
Radiátory typu VK sú dodávané s pripojením vpravo, vľavo alebo so stredovým pripojením (VKS). Toto konštrukčné riešenie umožňuje pripojenie radiátora na spodnej strane. Konštrukčné riešenie garnitúry však umožňuje aj klasické bočné pripojenie radiátora.
- Pripojovací rozstup: 50 mm
- Pripojovací závit: 6 x G 1/2" vnútorný
Do zabudovaného vnútorného rozvodu radiátora je osadený ventil Heimeier č. 4360 prednastavený na stupeň 8.
Profesionálna Povrchová Úprava
Povrchová úprava výrobkov KORAD pozostáva z troch základných krokov, ktoré zabezpečujú dlhú životnosť a odolnosť:
- Chemická predúprava: Zahŕňa odmastenie a fosfátovanie.
- Základná farba: 10 - 18 µm kataforeticky nanesená základná farba, vypaľovaná v peci pri teplote 140°C po dobu 40 minút.
- Prášková farba: 60 - 80 µm elektrostaticky nanesená prášková farba, vypaľovaná v peci pri teplote 180°C po dobu 20 minút.
Krycia vrstva je tvorená epoxypolyesterovým lakom základnej farby odtieň RAL 9016. Všetky typy radiátorov môžu byť dodané vo vyhotovení aj s inou ako základnou bielou farbou. Povrchová úprava sa vykonáva kontinuálnym spôsobom na výrobnej linke.
Výrobný proces transformátorového radiátora
Tepelný Výkon a Technické Parametre
Faktory Ovplyvňujúce Tepelný Výkon
Na výkon radiátora vplýva viacero faktorov. V prvom rade je to počet panelov. Pre zvýšenie tepelného výkonu sa u niektorých typov radiátorov pridáva jedna, dve alebo tri rozšírené prestupné plochy z ohýbaného oceľového plechu - konvektory. Konvektor je bodovo privarený na vertikálnych kanálikoch telies. Jeho plocha zvyšuje tepelný výkon vykurovacieho telesa o cca 30%. V neposlednom rade na celkový tepelný výkon vplýva výška a dĺžka radiátorov.
Prevádzkové Podmienky
Na každom radiátore je vykonaná skúška na tesnosť, čo zaručuje ich spoľahlivú prevádzku.
- Minimálny skúšobný tlak: 1,3 MPa
- Maximálny prevádzkový tlak: 1,0 MPa
- Maximálna teplota teplonosnej látky: 110 °C
Svojou konštrukciou sú určené pre moderne riešené vykurovacie sústavy s núteným obehom teplonosnej látky a vodorovne vedeným potrubím pod radiátorom v podlahe, v stene alebo po stene zakryté lištou. Rovnako sú určené pre vykurovacie sústavy s núteným alebo samospádovým obehom.
Inštalácia a Údržba
Odporúčania pre Umiestnenie a Montáž
Panelové radiátory KORAD sú určené do vykurovaných priestorov s nízkou relatívnou vlhkosťou (30 - 60%), ako sú byty, kancelárie, školy, hotely, obchody, múzeá a podobne.
Panelové radiátory je najvhodnejšie situovať minimálne 140 mm pod okenný parapet do zvislej osi okna vo výške minimálne 70 mm od podlahy. Montáž radiátorov sa doporučuje vykonávať v zabalenom stave, čím sa zabezpečí maximálna ochrana radiátorov až do ukončenia všetkých stavebných prác.
Súčasťou balenia radiátora sú navrtávacie konzoly, odvzdušňovací ventil a zátka.
Čistenie Radiátora
Na čistenie radiátora je možné použiť čistiace prostriedky určené na čistenie lakovaných povrchov. Nepoužívajte abrazívne čistiace prostriedky ani prostriedky obsahujúce chlór a kyseliny, aby nedošlo k poškodeniu povrchovej úpravy.
Kvalita a Certifikácia
Technické parametre oceľových panelových radiátorov KORAD spĺňajú požiadavky normy EN 442-1. Radiátory sú certifikované podľa EN 442-1 notifikovanou osobou č. ES1015, Strojírenský zkušební ústav, s. p. Brno, Česká republika. Na základe vydaného Vyhlásenia o parametroch sú označené značkou CE. Splnenie kvalitatívnych požiadaviek podľa EN 442 potvrdzujú aj výkonové skúšky radiátorov vykonané renomovaným akreditovaným laboratóriom HLK Stuttgart. Meranie výkonov radiátorov KORAD podľa EN 442 bolo vykonané v skúšobni Technickej univerzity v Stuttgarte.
Vyhlásenie o parametroch a certifikáty je možné stiahnuť zo stránky www.korad-radiators.sk.
Balenie Produktu
Každý radiátor je balený do PE fólie. Balenie zahŕňa kartón formovaný do tvaru U pre ochranu hrán, plastovú ochranu rohov a fóliu. Viazacie spony sú určené pre páskovanie oceľovými páskami a vyrábajú sa v dvoch dĺžkach a šírkach podľa typu oceľovej pásky.
História a Tradícia Výroby
História košických panelových radiátorov je spojená s hutníckym kombinátom VSŽ a.s., neskôr s jej nástupcom U. S. Steel Košice. Výroba panelových radiátorov v Košiciach má dlhoročnú tradíciu, čo svedčí o bohatých skúsenostiach a odbornosti v tejto oblasti.
