Rýchly ohrev teplej vody Buderus a efektívne riešenia

Zásobníky teplej vody Buderus

Zásobníky teplej vody od značky Buderus sú účinným spôsobom zásobovania domácnosti teplou vodou. Prinášajú vysoký komfort ohrevu vody pri priestorovo úspornej inštalácii.

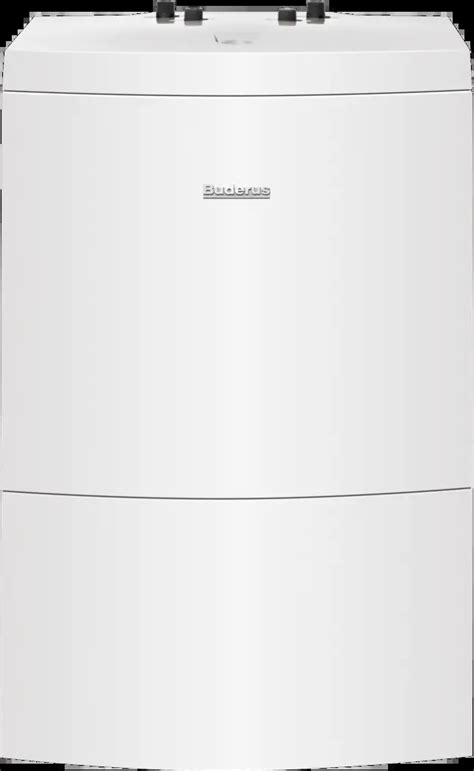

Kompaktný zásobník Logalux WU

Kompaktný zásobník teplej vody Logalux WU je svojím dizajnom, rozmermi a technikou navrhnutý pre doplnenie vykurovacieho systému s plynovým kondenzačným kotlom Logamax plus GB172i. Vyžaduje malú inštalačnú plochu - zásobník sa umiestni pod nástenný plynový kotol. Izolácia zásobníka minimalizuje straty ochladením v stave pohotovosti. Vykurovacie potrubie a nádrž zásobníka sú zvnútra chránené proti korózii.

Kombinovaný zásobník Logalux P750S

Okrem kompaktných riešení ponúka Buderus aj kombinované zásobníky pre širšie spektrum potrieb, ako je napríklad Logalux P750S.

Základný popis

Kombinovaný zásobník Logalux P750S s objemom 750 l zahŕňa vnútorný zásobník TV s termoglazúrou a je určený pre 4 - 6 kolektorov. Jeho farba je modrá. Ide o kombinovaný zásobník s vo vnútri priebežne umiestneným kónickým zásobníkom teplej vody s termoglazúrou Buderus DUOCLEAN MKT a horčíkovou anódou. Patentovaná termosifónová rúrka s gravitačnými klapkami zabezpečuje vrstvené zaplavovanie nabíjaného zásobníka.

Výhody

Medzi hlavné výhody zásobníka Logalux P750S patrí:

• Zásobník z oceľového plechu v stojatom, zvislom prevedení s termoglazovaným zásobníkom TV o objemu 750 l a 940 l.
• Patentovaná termosifónová rúrka (vedúca teplo) s gravitačnými klapkami pre vrstvené zaplavovanie nabíjaného zásobníka.
• Kombinovaný zásobník s vo vnútri priebežne umiestneným kónickým zásobníkom TV s termoglazúrou Buderus DUOCLEAN MKT a horčíkovou anódou.
• Tepelná izolácia: izolačné obloženie z mäkkej peny s vnútorným povlakom z PE, neobsahuje FCKW, hrúbka 100 mm.
• Tepelná vložka 2-6 kW.

Technické parametre Logalux P750S

Pre lepšiu orientáciu uvádzame podrobné technické parametre zásobníka Logalux P750S:

Poznámky k technickým parametrom:
1) Počas 24 hodín pri teplote v zásobníku 65 °C (E DIN 4753-8)
2) Podľa E DIN 4708 pri ohriatí na tsp = 60 °C, tv = 80 °C a mv = 2,5 m3/h
3) Pri tv = 80 °C, 10/45 °C

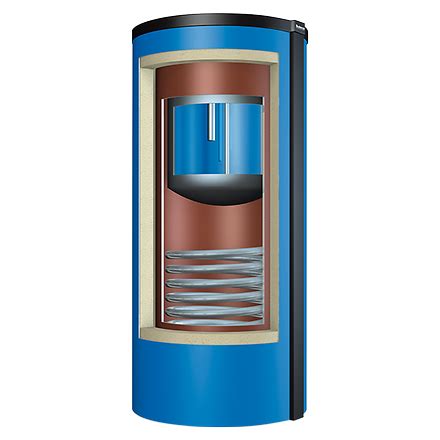

Konštrukcia a funkcia kombinovaného zásobníka Logalux P750S

Kombinované zásobníky sú koncipované pre solárny ohrev pitnej vody v kombinácii so solárnym podporovaním vykurovania. Ich kompaktná konštrukcia umožňuje výhodný pomer medzi vonkajšou plochou a objemom, čo vedie k minimálnym tepelným stratám. Všetky kombinované zásobníky Logalux sú vybavené 100 mm hrubým tepelnoizolačným obalom z polyuretánovej mäkkej peny bez obsahu freónov. Výhodou týchto zásobníkov je aj jednoduchá hydraulika s malým počtom mechanických súčiastok.

V hornej časti dobíjacieho zásobníka sa nachádza zásobník pitnej vody, ktorý je skonštruovaný podľa princípu dvojitého opláštenia a do ktorého priteká studená voda zvrchu. V dolnej časti je umiestnený solárny výmenník tepla (pozícia 7) s bočnými prípojmi, ktorý ohrieva najprv vodu pre vykurovanie - dobíjanie (pozícia 6). Po krátkom čase dosiahne požadovanú teplotu aj pitná voda v pohotovostnej nádrži (pozícia 4), takže sa zvrchu môže odoberať teplá voda. Na dodatočné ohrievanie pitnej vody konvenčným vykurovacím kotlom treba použiť prípoj spiatočky, ktorý sa nachádza na dolnom konci pohotovostnej časti. Pri pripojení k vykurovaciemu zariadeniu sa odporúča použiť regulátor spiatočky, prípadne v kombinácii so solárnym regulátorom SC40 alebo solárnym modulom FM443 súpravu HZG.

Vybrané znaky a zvláštnosti

Medzi kľúčové znaky a zvláštnosti kombinovaného zásobníka Logalux P750S patria:

• Vnútorný zásobník pitnej vody s termoglazúrou Buderus a magnéziovou anódou na ochranu proti korózii.
• Veľkorozmerný rúrkový výmenník tepla pre optimálne využitie solárnej energie.
• Všetky prípoje pre pitnú vodu sú vedené zhora, všetky vykurovacie a solárne prípoje sú z boku.
• Solárny výmenník tepla je vo vykurovacej vode, takže nehrozí zvápenatenie.

Vysvetlivky ku konštrukcii:

• 1: magnéziová anóda
• 2: tepelná izolácia
• 3: ponorné puzdro snímača
• 4: pohotovostná nádrž teplej vody
• 5: prívod studenej vody
• 6: dobíjacia časť
• 7: solárny výmenník tepla

Možnosti ohrevu teplej vody v domácnosti

Pravdou je, že v prípade bývania v byte nemáte toľko možností, ako regulovať ohrev teplej vody. Môžete sa pripojiť na centrálny ohrev, prípadne máte spoločnú bytovú kotolňu. Rodinný dom ponúka viac spôsobov regulácie teplej vody. A keďže náklady na ohrev vody tvoria priemerne 10 % z celkových nákladov za energie, je užitočné vedieť nastaviť ohrev vody tak, aby fungoval efektívne.

Prietokové ohrievače vs. zásobníkové systémy

Pri ohrievaní teplej vody máte v zásade na výber dva základné spôsoby ohrevu - buď prietokový ohrievač vody alebo ohrev vody so zásobníkom (bojlerom). To, aký druh ohrevu si vyberiete, ovplyvňuje niekoľko faktorov - predovšetkým to závisí od veľkosti domácnosti a spotreby vody u vás doma.

Prietokový ohrievač je jeden zo spôsobov, ako si zabezpečiť teplú vodu v domácnosti. Na rozdiel od bojlera ohrieva vodu priebežne. Výhodou prietokového ohrievača je, že teplá voda tečie okamžite a dá sa ohriať na teplotu, akú si prajete. Nevzniká zbytočný ohrev vody do zásoby, ako je to v bojleroch. Tiež je plusom malý rozmer ohrievača a jeho jednoduché a vzhľadné prevedenie. Rozoznávame viacero druhov ohrievačov, ktoré sa líšia najmä spôsobom napájania, a to elektrický a plynový ohrievač. Elektrický prietokový ohrievač sa delí ešte na tlakový a beztlakový. V súčasnosti je najobľúbenejší elektrický prietokový ohrievač, nakoľko sa v ňom dá regulovať teplota vody, a to od 30 do 60 stupňov Celzia v závislosti od typu ohrievača. Beztlakové ohrievače fungujú na princípe odberu vody len z jedného miesta - z jednej batérie. Najčastejšie sa využívajú v chatách a víkendových domoch, ktoré nie sú obývané každodenne. Ohrievač býva najčastejšie uložený pod umývadlom v kuchyni, pričom slúži predovšetkým na občasné umytie rúk či riadu. Tento typ elektrického ohrievača potrebuje často aj samostatné elektrické pripojenie, keďže prúd v tomto ohrievači je slabší. Rozhodne sa neodporúča používať ho na časté ohrievanie vody. Veľké hlavné poistky sú garanciou, že ohrievač možno kedykoľvek bez problémov a obmedzení iných zariadení v dome napojiť. Prietokové ohrievače sa hodia skôr pre menšie domácnosti, na chaty a chalupy, kde sa často nekúpete a postačuje vám občasná sprcha (kým jednu naplnenú vaňu tvorí aj 120 litrov vody, sprcha má o tretinu menšiu spotrebu).

Faktory ovplyvňujúce výber a veľkosť bojlera

Výber správneho systému ohrevu vody je jednou z prvých zásadných investícií v dome. Dôležité je nájsť mu vhodné umiestnenie a tiež určiť správnu veľkosť bojlera. Radíme postupovať podľa jednoduchého vzorca - vychádzať môžete z počtu osôb v domácnosti, ktorý vynásobte priemernou dennou spotrebou vody v litroch. Následne dennú spotrebu celej domácnosti vydeľte dvoma. Objem bojlera, ktorý budete potrebovať, radíme vypočítať na základe niekoľkých faktorov, ktoré rozhodujú o jeho veľkosti.

Najprv zistite, aká je vaša priemerná denná spotreba vody v litroch. Štandardne sa zvykne pohybovať okolo 80-100 litrov vody na osobu za jeden deň, pričom je v tom zarátaná osobná hygiena (sprcha či vaňa - priemerne 45 l/deň na osobu), splachovanie toalety (25 l/deň na osobu), pranie, upratovanie a umývanie podlahy (15 l/deň na osobu), varenie a voda na čaj (9 l/deň na osobu), umývanie rúk a zubov (4 l/deň na osobu), pitie vody z vodovodu (2 l/deň na osobu). Ak v domácnosti žijú tri osoby, vaša priemerná denná spotreba vody bude cca 300 litrov. Berte na vedomie, že je to orientačné číslo, keďže deti majú menšiu dennú spotrebu vody ako dospelý človek.

Veľkosť bojlera je dôležitá, no ešte rozhodujúcejšie je jeho efektívne nastavenie, ktoré zabezpečí, že budete mať teplú vodu k dispozícii vždy, keď ju potrebujete. Ohrievač vody by ju mal udržať teplú počas celého dňa, avšak vašu spotrebu môže ovplyvniť niekoľko faktorov. Úlohu zohráva, kedy sa zvyknete sprchovať, či máte malé deti, ktoré každý večer kúpete, a iné okolnosti. Štatistiky uvádzajú, že najväčšia spotreba vody je v priemernej domácnosti počas týždňa vo večerných hodinách a najmenšia okolo obeda. Inak to majú samozrejme mamy na materskej dovolenke či ľudia pracujúci z domu.

Alternatívne zdroje ohrevu vody

Moderné technológie prinášajú aj ďalšie možnosti ohrevu teplej vody. Tepelné čerpadlo vychádza veľmi ekonomicky. V súčasnosti ide o najlacnejší možný spôsob vykurovania aj ohrievania teplej vody. V prevedení so stacionárnou vnútornou jednotkou so zabudovaným zásobníkom teplej úžitkovej vody je ideálnou voľbou nielen z hľadiska efektivity ohrevu TÚV, ale aj priestoru. Celá technológia na vykurovanie/chladenie (cez systém podlahového kúrenia) a prípravu teplej úžitkovej vody je tak ukrytá v zariadení veľkosti bežnej chladničky. Je však vhodné vypočítať návratnosť investície do systému s tepelným čerpadlom, nakoľko vstupné náklady sú tu vyššie. V menších domčekoch, na chatách či chalupách je často vhodnejším riešením kondenzačný alebo plynový kotol.

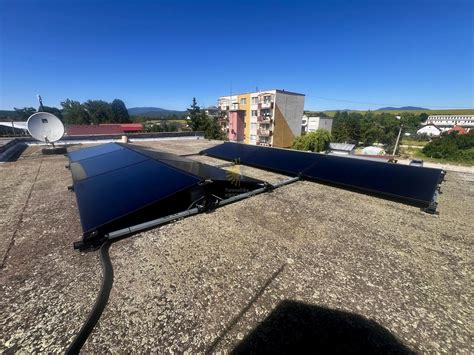

Ďalšou možnosťou, ako ušetriť, je ohrev vody solárnym kolektorom. U nás je počas roka dostatok slnečného žiarenia na ohrev približne 70 % teplej vody v domácnosti.

Typy kotlov pre ohrev teplej úžitkovej vody (TÚV)

V rodinných domoch, bytových objektoch alebo budovách občianskej vybavenosti sa na zabezpečenie optimálnej tepelnej pohody používajú rozličné druhy kotlov. Najčastejšie sú to kotly s výkonom do 50 až 70 kW, ktoré spaľujú tuhé, kvapalné alebo plynné palivá a ich tepelná účinnosť je spravidla okolo 90 %. Malé zdroje tepla s menovitým tepelným výkonom do 50 až 70 kW predstavujú kotly rôzneho technického zhotovenia, ktoré sa v súčasnosti uplatňujú pri rekonštrukciách objektov, hlavne bytových jednotiek a nájomných priestorov, ale najmä v individuálnej bytovej výstavbe.

Nástenné plynové kotly

Nástenné kotly sú bežným riešením pre ohrev TÚV a vykurovanie, pričom sú určené výhradne na spaľovanie plynných palív. Môžu byť osadené na voľne prístupnú stenu v akejkoľvek miestnosti, napríklad aj do kuchynskej linky. Konštrukčne sa rozlišujú podľa spôsobu prívodu spaľovacieho vzduchu, odvodu spalín (do komínového telesa alebo prieduchu, prípadne do šachty) a účelu aplikácie. Sú dostupné v estetickom dizajne a často sú kombinované, slúžiace na vykurovanie aj ohrev teplej vody. Plynové kotly s tepelným výkonom do 50 kW sa podľa TPN 100 12 definujú ako plynové spotrebiče.

Kotly určené na výrobu tepla iba na vykurovanie sa vzhľadom na odovzdávanie tepla teplonosnej látke pripájajú výhradne na vodné vykurovacie sústavy. Vykurovacia sústava môže byť teplovodná s teplotným spádom vykurovacej vody 90/70 °C, príp. 80/60 °C, alebo nízkoteplotná s podlahovou vykurovacou plochou, kde sa nižší teplotný spád dosiahne zaradením regulačnej armatúry do okruhu vykurovacej sústavy. Charakteristickým znakom nástenného plynového kotla je, že vzduch potrebný na spaľovanie sa nasáva buď z miestnosti, v ktorej je kotol umiestnený (ide o otvorený spotrebič), alebo z prieduchu, resp. z vonkajšieho prostredia (uzavretý spotrebič). Tieto kotly môžu byť tiež bez komína, zaústené do strešnej konštrukcie (tzv. turbokotly), alebo s núteným odvodom spalín. Moderné sú kondenzačné kotly, kde je teplota spalín pod rosným bodom paliva, a tiež modely z nehrdzavejúcej ocele, s tlakovým horákom a automatickým, elektronickým riadením výkonu kotla a prevádzky vykurovacej sústavy.

Kombinované nástenné kotly s ohrevom TÚV

Kombinované nástenné plynové kotly sú spotrebiče zhotovenia B a C určené na výrobu tepla pre vykurovaciu sústavu a zároveň aj na prípravu teplej vody. V súvislosti so znižovaním spotreby tepla na vykurovanie (kvalitné tepelnotechnické a izolačné vlastnosti stavebných konštrukcií) sa stáva rozhodujúcim kritériom pre zvolený tepelný výkon kombinovaného kotla požiadavka na komfortnú a rýchlu dodávku teplej vody.

S vnútorným ohrevom TÚV

Vnútorný ohrev teplej vody možno dosiahnuť viacerými spôsobmi. Jedným z nich je prietokový výmenník tepla, určený na vykurovanie aj ohrev vody. Prietokové spotrebiče sa používajú aj na spoločnú výrobu tepla pre vykurovaciu sústavu a na ohrev teplej vody. Výmenník tepla nad spaľovacou komorou plní združenú funkciu tým, že usmerňuje prietok do prednostnej prípravy teplej vody podľa požiadaviek odberu. Teplota vody a prietok sa riadia automatickou reguláciou na základe tlakového rozdielu na membráne plynového ventilu. Kombinované prietokové kotly môžu byť vybavené samostatným integrovaným výkonným doskovým výmenníkom tepla určeným na prípravu teplej vody. Kombinované plynové spotrebiče vytvárajú kompaktný celok určený na výrobu tepla na vykurovanie a ohrev teplej vody, ktorý sa prednostne riadi výkonom kotla. Prednostný ohrev teplej vody znamená, že v priebehu požiadavky na odber teplej vody sa potlačí prevádzka vykurovacej sústavy. Súčasné vykurovanie a ohrev teplej vody nie sú možné. Kotly sa vyznačujú vysokým komfortom a rýchlou dodávkou teplej vody na miesto spotreby.

So zabudovaným zásobníkom TÚV

Ďalšou možnosťou pohotovej prípravy teplej vody je zabudovanie malého zásobníka teplej vody do konštrukcie kombinovaného kotla, ktorý spĺňa požiadavky na nárazový odber väčšieho množstva teplej vody. Zásobník zabezpečí vysoký komfort prípravy teplej vody. Zvyčajne jeho obsah nepresiahne 25 až 80 l vody, čo postačuje na priemernú potrebu vody napríklad na kúpanie. V zadnej časti kotla sa inštaluje zásobník teplej vody s objemom 45 l. Pri krátkodobom odbere teplej vody zo zásobníka, pri ktorom teplota vody nepoklesne, je kotol v pokoji alebo ohrieva vodu pre vykurovací systém. Pri dlhodobejšom odbere teplej vody zo zásobníka (umývanie riadu, sprchovanie a pod.), pri ktorom klesá teplota vody v zásobníku, kotol štartuje a dohrieva vodu v zásobníku na požadovanú teplotu.

S externým zásobníkom TÚV

Nástenné kotly môžu byť dodané aj so samostatným zásobníkom, ktorý môže tvoriť so spotrebičom jeden monoblok (pod kotlom) alebo byť umiestnený vedľa kotla ako nepriamo vykurovaný. Tieto kotly spolupracujú s vonkajším zásobníkom teplej vody, pričom sa predpokladá použitie externých zásobníkových ohrievačov s objemom od 100 do 200 l. Zásobník sa ohrieva samostatným okruhom, v ktorom je osadený motorický trojcestný ventil. Zásobníky teplej vody možno prepojiť s nástenným kotlom rôznymi alternatívnymi spôsobmi, o ktorých rozhodujú predovšetkým požiadavky na odber množstva teplej vody, ale aj priestorové možnosti. Nástenné kotly s oddeleným zásobníkovým ohrevom teplej vody umožňujú dodávku teplej vody do priestorov s jej pomerne vysokou spotrebou, najmä ak ide o viac odberových miest teplej vody, ktoré sú dispozične vzdialené od zdroja tepla. Z priestorových a dispozičných dôvodov môže byť zásobník v určitej vzdialenosti od nástenného kotla. Nástenné kotly so zásobníkmi teplej vody sa dodávajú na objednávku s trojcestným ventilom s motorickým pohonom a pomocným kontaktom.

Stacionárne kotly

Stacionárne kotly sú určené pre teplovodné vykurovacie sústavy väčších dispozičných priestorov a na prípravu teplej vody. Môžu spaľovať všetky druhy palív a musia byť pripojené na komínové teleso. Pre vyššiu životnosť a odolnosť proti korózii sú u majiteľov rodinných domov obľúbené liatinové kotly, napriek ich väčšej hmotnosti a nižšiemu mernému tepelnému výkonu. Staršie kotly sú charakteristické nižšou tepelnou účinnosťou, jednoduchou dvojpolohovou reguláciou, nevyhnutnosťou komínového telesa a samostatného priestoru, oddelenou prípravou teplej vody a prevádzkou vykurovacej sústavy s konštantnou teplotou vykurovacej vody. Nové konštrukcie kotlov zohľadňujú vysoké požiadavky zákazníkov. Pri štandardných tepelnoizolačných vlastnostiach rodinných domov možno vykurovať priestory s plochou od 50 do 240 m². Stacionárne kotly sú určené na vykurovanie priestorov a ohrev teplej vody so samostatným zásobníkom. Sú vhodné pre otvorené vykurovacie systémy s otvorenou expanznou nádobou a prirodzeným obehom vykurovacej vody.

Optimalizácia a regulácia ohrevu teplej vody

Zohriať potrebné množstvo vody tak, aby jej bolo dosť pre každého člena v domácnosti, najmä ak sa idú kúpať či sprchovať hneď po sebe, je náročné. Vždy pomôže, ak máte v bojleri nastavenú správnu teplotu vody.

Nastavenie optimálnej teploty vody

Optimálna teplota vody v bojleri by sa mala pohybovať okolo 60 stupňov v závislosti od ročného obdobia. V lete bude postačujúca teplota od 50 do 55 °C, pričom nikdy by nemala byť teplota v bojleri vyššia ako 65 °C. Vtedy sa z vody uvoľňujú minerály a zanášajú ohrievacie plochy, v dôsledku čoho vzniká vodný kameň a často dochádza aj k obareniu horúcou vodou.

Efektívne nastavenie a kontrola kotla

Majitelia plynových kotlov si často lámu hlavu nad tým, ako nastaviť systém tak, aby nespotreboval príliš veľa energie. Nastavenie kotla ovplyvňuje viacero faktorov. Okrem konkrétnej teploty, ktorú chcete získať, rozhodujú aj výkon použitého kotla, rozmery domu, počet vnútorných stien, správne zvolený systémový regulátor, izolácia budovy. Bežnou chybou používateľov plynových kotlov je voľba príliš vysokej teploty s cieľom mať dostatok tepla. Nech už je váš teplotný štandard nastavený tak či onak, priemerné odporúčané teploty v domácich miestnostiach sú takéto - teplota v spálni by mala byť 16 - 18 ºC, teplota v kuchyni by sa mala pohybovať od 17 do 19 ºC, v kúpeľni je to 22 až 24 ºC a technické miestnosti v dome stačí vykúriť na 12 - 14 ºC.

Typickým zariadením kvantitatívnej regulácie je priestorový termostat, ktorý možno označiť za základ celého regulačného systému. Ide o pomerne jednoduchú a spoľahlivú reguláciu teploty v miestnosti. Priestorový termostat meria teplotu v miestnosti, kde je nainštalovaný, a reguluje výkon kotla tak, aby sa v danej miestnosti dosiahla (alebo udržala) nastavená teplota. Ako typický príklad kvalitatívnej regulácie sa dá uviesť ekvitermická regulácia, ktorá patrí medzi základné spôsoby centrálneho riadenia tepelného výkonu vykurovacích zariadení. Ide o reguláciu teploty vykurovacej vody v závislosti od vonkajšej teploty, pričom vzájomnú závislosť medzi týmito veličinami udáva vykurovacia krivka. V súčasnosti sú obidva typy regulácie považované za štandardnú súčasť kotla, a preto ich možno zakúpiť aj vo výhodných setoch spolu s vykurovacím kotlom. Po inštalácii plynového kotla je, samozrejme, potrebné reguláciu správne nastaviť. Tento program umožňuje nastaviť rôzne cieľové teploty v rôznych časových intervaloch (pre každý deň v týždni). Termostat následne automaticky zapína a vypína kúrenie v prednastavených časoch, bez toho, aby ste ho museli manuálne ovládať. Najbežnejším príkladom režimu časového harmonogramu je nastavenie nižšej teploty v čase, keď nie ste doma, a naopak vyššej teploty v čase, keď sa vrátite z práce alebo deti zo školy.

Inteligentná regulácia vykurovacích systémov

Monitorovanie kotla a vykurovacieho systému sa stávajú štandardnou súčasťou aj tzv. smart home riešení. Zmeniť požadovanú teplotu v miestnosti, prípadne iné nastavenia kotla na diaľku, nie je žiadnym problémom. Už pri inštalácii si zvolíte základné parametre a nastavíte požadované teploty riadenia vykurovania (napríklad komfortný, nočný a ekonomický režim) a taktiež definujete intervaly vykurovania, teda časový harmonogram. Inteligentná regulácia umožňuje riadiť vykurovací systém aj na diaľku, napríklad cez smartfón alebo tablet.

Moderný regulátor Logamatic TC100 je vybavený inovatívnou funkciou detekcie prítomnosti a dokáže rozpoznať GPS polohu vášho smartfónu, takže môžete požadovanú teplotu nastaviť ešte pred návratom domov.

Výhody prietokových ohrievačov a úspora energie

Prietokové ohrievače prispievajú k úspore energie. Pri beztlakových ohrievačoch je úspora vyššia práve kvôli konkrétnemu miestu ohrevu vody - nedochádza k žiadnym stratám energie spôsobeným dlhým prívodom vody. Energia sa za pomoci ohrievačov šetrí aj tým, že si vodu dokážeme ohriať na požadovanú teplotu, a nie na najvyššiu možnú teplotu, v dôsledku čoho sa následne horúca voda mieša so studenou, aby ju bolo možné použiť. Okrem energie šetrí prietokový ohrievač aj vodu. Predchádza sa totiž zbytočnému odtoku nahromadenej vody v kotle do odpadu predtým, ako si nastavíte požadovanú teplotu vody. Tu si dokážete presne nastaviť konkrétnu teplotu prakticky ihneď a vzápätí sa už sprchujete.
