Pri hľadaní optimálneho riešenia pre vykurovanie sa často stretávame s pojmami ako solárny kolektor a výmenník tepla. Tieto technológie zohrávajú kľúčovú úlohu pri zabezpečení tepelného komfortu v domácnostiach a zároveň prispievajú k úspore nákladov a ochrane životného prostredia.
Význam solárnych kolektorov v moderných systémoch
Solárne kolektory, bežne nazývané aj solárne panely, sú zariadenia určené na zachytávanie slnečnej energie a jej premenu na tepelnú energiu. Využívajú sa predovšetkým na ohrev teplej úžitkovej vody (TÚV) a môžu slúžiť aj ako podpora pre systémy ústredného kúrenia (UK).
Rozdiel medzi solárnymi kolektormi a fotovoltickými panelmi
Je dôležité rozlišovať medzi solárnymi kolektormi a fotovoltickými panelmi (PV). Hoci obe technológie využívajú slnečnú energiu, ich princíp fungovania a účel sú odlišné:
- Solárne kolektory: Zachytávajú slnečné žiarenie a ohrievajú kvapalinu (zvyčajne zmes vody a nemrznúcej kvapaliny), ktorá následne odovzdáva teplo do zásobníka TÚV alebo vykurovacieho systému.

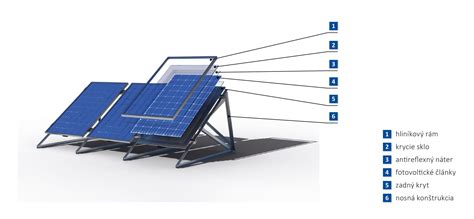

- Fotovoltické panely: Obsahujú fotovoltické články, ktoré premieňajú slnečné žiarenie priamo na elektrickú energiu. Táto elektrina sa potom pomocou meničov upravuje pre potreby domácnosti.
Prečo zvoliť solárne kolektory aj pri inštalácii fotovoltiky?
Hoci fotovoltika ponúka univerzálnosť pri využití vyrobenej energie, jej návratnosť sa po zmene systému zúčtovania vloženej elektriny do siete výrazne znížila. Navyše, rýchly rozvoj fotovoltiky prináša výzvy pre energetickú sieť, ktorá nie je vždy pripravená na takéto zaťaženie. V tejto situácii predstavujú tradičné solárne kolektory pre ohrev teplej vody rozumné a efektívne doplnkové riešenie, ktoré môže znížiť celkovú závislosť od externých zdrojov energie.
Konštrukcia a princíp fungovania solárnych kolektorov
Základná konštrukcia solárneho kolektora pozostáva z niekoľkých kľúčových častí:
- Absorbér: Hlavný prvok kolektora, často vyrobený z medi alebo hliníka, pokrytý špeciálnym povlakom na maximalizáciu absorpcie slnečného tepla.
- Opláštenie: Dobre izolovaná časť kolektora, ktorá zabraňuje úniku tepla.
- Sklo: Vrstva tvrdeného skla pokrývajúca celú konštrukciu.
Princíp fungovania je jednoduchý: slnečné žiarenie ohrieva absorbér, ktorý následne odovzdáva teplo kvapaline pretekajúcej v rúrkach. Zohriata kvapalina sa potom pomocou výmenníka tepla dostáva do zásobníka TÚV, kde ohrieva vodu bez priameho zmiešania.
Výmenníky tepla: Kľúčové komponenty vykurovacích systémov
Výmenník tepla je zariadenie, ktoré umožňuje prenos tepla z jedného média do druhého bez ich priameho kontaktu. V kontexte solárnych systémov a kotlov zohrávajú výmenníky tepla nezastupiteľnú úlohu pri ohreve vody a efektívnom využívaní energie.
Typy výmenníkov tepla a ich aplikácie
Alfa Laval ponúka široké portfólio výmenníkov tepla pre rôzne aplikácie, vrátane komerčného a priemyselného chladenia, hydraulických systémov, kompresorov a ďalších. Tieto výmenníky sú navrhnuté pre maximálnu účinnosť a kompaktnosť.
Výmenníky tepla pre HVAC, chladenie a chladenie oleja
Alfa Laval poskytuje kompletný rad kompaktných chladičov oleja špeciálne navrhnutých pre náročné podmienky. Taktiež umožňuje navrhnúť vhodný výmenník tepla pre aplikácie v oblasti HVAC, chladenia a chladenia oleja, alebo nájsť náhradu za staršie typy či konkurenčné produkty.
Výmenníky tepla v kotloch
Pri výbere nového kotla je životnosť výmenníka tepla kľúčovým parametrom. Výmenník odovzdáva energiu zo spaľovania paliva vykurovacej vode a priamo ovplyvňuje účinnosť kotla a spotrebu paliva. Najčastejšími materiálmi sú nerezová oceľ a zliatina hliníka s kremíkom (Al-Si).
Materiály výmenníkov tepla
- Zliatina hliníka a kremíka (Al-Si): Materiál, ktorý umožňuje ideálne tvarovanie odliatkov, čím sa dosahuje optimálna prevádzka kotla. Vyznačuje sa vysokou tepelnou vodivosťou (až trikrát vyššou ako oceľ) a "tepelnou pružnosťou", ktorá predchádza poškodeniu pri prudkých zmenách teploty. Priemerná životnosť výmenníkov z Al-Si pri dodržaní prevádzkových podmienok presahuje 20 rokov.
- Nerezová oceľ: Používa sa najmä v plynových kondenzačných kotloch a výmenníkoch tepla. Zvárané konštrukcie z nerezovej ocele však môžu byť náchylnejšie na poškodenie vo zvaroch a majú obmedzený počet štartov kotla za hodinu.
Príkladom sú robustné výmenníky tepla Inox-Radial z nehrdzavejúcej ocele v plynových kondenzačných kotloch Viessmann, ktoré spolu s plynovým horákom MatriX zabezpečujú vysokú energetickú účinnosť a komfort.
Integrácia solárnych kolektorov a kotlov
Systémy solárnych kolektorov a kotlov môžu byť efektívne integrované, aby sa maximalizoval solárny zisk a zabezpečil spoľahlivý ohrev.
Dohrev solárneho zásobníka kotlom

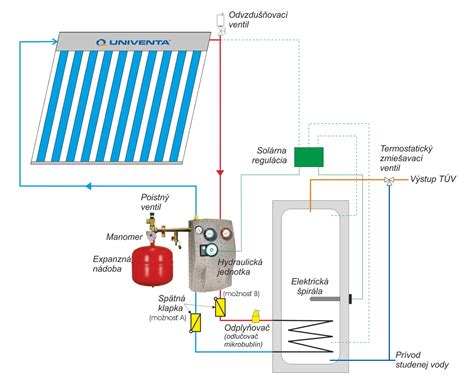

Dohrev solárneho zásobníka sa často uskutočňuje pomocou kotla cez horný výmenník tepla. Pre zabezpečenie maximálneho solárneho zisku a ochranu proti obareniu je nevyhnutné zabudovať termostatický zmiešavač teplej vody (napr. TWM 20).
Regulácia vykurovania a solárneho systému
Pre inteligentnú reguláciu vykurovania a solárnej prípravy teplej vody sa používajú špecializované regulátory, ako napríklad ekvitermický regulátor FW 100 alebo FW 200. Spínacie funkcie solárneho zariadenia zabezpečujú solárne moduly ISM 1 alebo ISM 2.
Možnosti zapojenia a pripojenia
Priame elektrické pripojenie cirkulačného čerpadla na elektroniku kotla je často možné, čím sa zjednodušuje inštalácia. Pre prevádzku sériového zapojenia zásobníkov a nemiešaného vykurovacieho okruhu je potrebný regulátor FW 500.
Optimalizácia výkonu a životnosti solárnych kolektorov
Správne umiestnenie a sklon solárnych kolektorov sú kľúčové pre ich efektívnu prevádzku.
Umiestnenie a sklon kolektorov

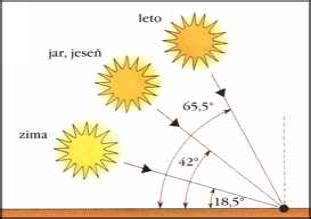

Odporúča sa umiestniť kolektory na mieste s dostatočným slnečným žiarením, ideálne na južnej strane strechy. Optimálny uhol sklonu sa líši v závislosti od ročného obdobia:
- V lete: Približne 30°.
- V zime: Okolo 60° (zabezpečuje aj lepšie čistenie od snehu).
Pre rodinné domy sa často odporúča nastavenie kolektorov na približne 40°, aby sa dosiahol dobrý celoročný výkon.
Problémy s tvorbou vodného kameňa a koróziou
Usadzovanie vodného kameňa je častou príčinou poklesu výkonu výmenníkov tepla a skrátenia ich životnosti. Pre minimalizáciu tohto problému sa odporúča:
- Nastaviť systém na nižšie teploty (ideálne okolo 60 °C).
- Použiť polyfosfát na viazanie iónov vápnika.
- Navrhnúť vyšší prietok pri nižšej teplote.
Korózia môže vzniknúť na rozhraní rozdielnych kovov alebo v systémoch s prenikajúcim kyslíkom. Materiály ako nehrdzavejúca oceľ sú odolné voči korózii, ale pri zváraných konštrukciách je potrebné dbať na kvalitu zvarov.
Akumulačné nádrže a ich prínosy
Akumulačná nádrž slúži na uchovanie prebytočného tepla, ktoré je následne možné využiť v čase, keď vykurovací systém nepracuje. Toto riešenie umožňuje efektívnejšie a inteligentnejšie hospodárenie s teplom.
Výhody akumulačných nádrží s výmenníkom
Akumulačná nádrž s nerezovým výmenníkom ponúka ďalší benefit - oddelený ohrev úžitkovej vody, čím sa minimalizuje riziko tvorby baktérií a vodného kameňa. Tieto nádrže sú ideálnou voľbou pre klasické aj hybridné vykurovacie systémy, ktoré kombinujú rôzne zdroje tepla (napr. tepelné čerpadlo a fotovoltiku).
Úbytok napätia na zdroji - tvrdý zdroj.
Výber správneho výmenníka tepla
Pri výbere výmenníka tepla je dôležité zvážiť:
- Technické údaje aplikácie: Projektové teploty, prietoky a požiadavky.
- Typ zapojenia: Súprúdne alebo protiprúdne.
- Materiál a životnosť: Odolnosť voči korózii a tvorbe vodného kameňa.
- Údržba: Bezúdržbová prevádzka výmenníkov bez tesnení.
Online nástroj Product guide od Alfa Laval vám pomôže vyfiltrovať vhodný výmenník tepla na základe zadaných technických údajov.
