Termostat je kľúčovou riadiacou jednotkou akéhokoľvek vykurovacieho alebo chladiaceho systému, ktorý udržiava ideálnu vnútornú teplotu tým, že signalizuje vašim HVAC zariadeniam spustenie alebo vypnutie podľa potreby. Pochopenie zapojenia termostatu, aktívneho komunikačného spojenia medzi zariadením a systémom, zabezpečuje presnú prevádzku, energetickú efektívnosť a pohodlie.
Základný prehľad termostatu
Termostat je zariadenie, ktoré reguluje teplotu tým, že sníma aktuálne podmienky a porovnáva ich s prednastavenou úrovňou. Keď teplota stúpne alebo klesne nad nastavenú hodnotu, automaticky signalizuje vykurovacím alebo chladiacim systémom, ako sú pece, klimatizácie alebo tepelné čerpadlá, aby sa prispôsobili, kým sa požadovaná teplota neobnoví.
Princíp fungovania termostatu
Termostat sníma aktuálne teplotné podmienky v miestnosti a porovnáva ich s prednastavenou hodnotou. Na základe tejto informácie riadi činnosť vykurovacích alebo chladiacich systémov, ako sú pece, klimatizácie či tepelné čerpadlá.
Typy termostatov
Termostaty sa delia na niekoľko základných typov, ktoré sa líšia svojimi funkciami a spôsobom ovládania:
Manuálne termostaty
Najjednoduchší typ, ktorý je vybavený voličom alebo posuvníkom na nastavenie požadovanej teploty. Fungujú s jednoduchým mechanizmom zapnutia/vypnutia a sú veľmi spoľahlivé, ale chýba im automatizácia alebo úsporné funkcie. Ideálne sú pre menšie systémy alebo používateľov, ktorí uprednostňujú jednoduché ovládanie.
Programovateľné termostaty
Tieto termostaty umožňujú nastaviť teplotu podľa konkrétneho času a dňa. Môžete ich naprogramovať tak, aby znížili vykurovanie alebo chladenie, keď ste preč, a obnovili pohodlie pred návratom. Toto plánovanie pomáha šetriť energiu a udržiavať konzistentný vnútorný komfort bez manuálnych úprav.
Inteligentné termostaty
Pokročilé modely s podporou Wi-Fi, ktoré sa pripájajú k mobilným aplikáciám alebo systémom inteligentnej domácnosti. Podporujú vzdialený prístup, hlasové ovládanie a dokonca adaptívne učenie, pričom automaticky upravujú teploty podľa návykov používateľa. Väčšina inteligentných termostatov vyžaduje C-vodič (spoločný vodič) pre nepretržité napájanie a môže sa integrovať s platformami ako Alexa, Google Home alebo Apple HomeKit pre bezproblémovú automatizáciu.
Špecializované termostaty
Existujú aj termostaty určené pre špecifické aplikácie, ako sú napríklad príložné termostaty na meranie teploty v potrubí obehovej tepelnej sústavy, izbové termostaty na priame meranie a reguláciu teploty v obytnom priestore, alebo termostaty pre podlahové vykurovanie, ktoré využívajú priestorový a podlahový teplotný snímač.
Princípy zapojenia termostatov
Zapojenie termostatu slúži ako komunikačná cesta medzi termostatom a HVAC systémom. Každý vodič vykonáva inú funkciu, štartuje kompresor, aktivuje kúrenie alebo zapne ventilátor.
Nízke napätie vs. sieťové napätie
- Nízkonapäťové (typicky 24V): Používa sa vo väčšine centrálnych HVAC systémov, tepelných čerpadiel, pecí a kotlov. Bežne sa používa 18-gauge pevný medený drôt. Podporuje programovateľné a inteligentné termostaty.
- Sieťové napätie (120-240V): Používa sa v elektrických lištových, radiátorových systémoch a nástenných ohrievačoch. Vyžaduje hrubšie káble a špecializované termostaty na sieťové napätie.
Komunikujúce vs. nekomunikujúce termostaty
- Nekomunikujúce: Každý vodič plní pevnú úlohu (R, W, Y, G atď.). Sú bežné a široko kompatibilné.
- Komunikujúce: Používajú digitálnu komunikáciu cez menej vodičov a musia byť spárované s kompatibilnými "komunikujúcimi" HVAC systémami.
Typy a funkcie káblov termostatu
Pri zapojení termostatu je dôležité pochopiť typ vodiča, jeho hrúbku a funkcie koncov, aby sa zabezpečila správna inštalácia a bezpečná prevádzka.
Štandardný vodič
- Nízkonapäťové systémy (24V AC): Väčšina rezidenčných a komerčných HVAC systémov pracuje na 24V AC a používa 18-gauge pevný kábel termostatu (zvyčajne viacvodičový). Pevný drôt zabezpečuje pevné uchopenie v svorkách skrutky a minimálny odpor signálu. Bežné konfigurácie zahŕňajú káble 18/3, 18/5 alebo 18/8, kde číslo za lomkou predstavuje počet vodičov vo vnútri plášťa.
- Sieťové napäťové systémy (120-240V): Používajú sa pre elektrické radijové ohrievače, žiarivé vykurovanie alebo nástenné ohrievače pracujúce na okruhoch 120-240V. Tieto systémy vyžadujú hrubšie vodiče, aby bezpečne zvládli vyššie prúdy. Vedenie by malo spĺňať NEC a miestne elektrické predpisy, aby sa zabránilo prehrievaniu alebo oblúkovaniu.
Počet drôtov v kábli
- 2-3 vodiče: Pre vykurovacie zariadenia, ako sú pece alebo kotly.
- 4-5 vodičov: Nachádzajú sa v štandardných vykurovacích a chladiacich systémoch, ktoré zahŕňajú ovládanie ventilátora.
- 6-8 vodičov: Používa sa v viacstupňových, dvojpalivových alebo pokročilých systémoch podporujúcich príslušenstvo ako zvlhčovače, odvlhčovače alebo senzory.
Vždy označte vodiče pred odpojením starého termostatu, aby ste mali istotu správneho opätovného pripojenia neskôr.
Konfigurácie zapojenia podľa typu systému
Konfigurácie zapojenia termostatov sa líšia v závislosti od zložitosti HVAC systému a počtu riadiacich funkcií.
- 2-vodičové (len na vykurovanie): Základné nastavenie pre jednostupňové vykurovanie (R, W).
- Centrálne HVAC systémy: Používajú viacvodičové pripojenia na ovládanie jednostupňových alebo viacstupňových systémov a inteligentných termostatov.
- Systémy len na vykurovanie: Nachádzajú sa v peciach, kotloch a podlahových sálavých systémoch, tieto systémy zvyčajne používajú 2 alebo 3 vodiče (R a W, niekedy G) na aktiváciu tepla, keď teplota miestnosti klesne pod nastavenú hodnotu.
- Ohrievače vody a elektrické zásobníky: Termostaty regulujú teplotu uskladnenej vody tým, že signalizujú zapnutie alebo vypnutie vykurovacích telies, čím zabezpečujú konzistentný prísun teplej vody a zároveň zabraňujú prehrievaniu.
- Priemyselné zariadenia: V peciach, inkubátoroch, peciach a iných strojoch citlivých na teplotu zabezpečuje termostatové zapojenie presnú kontrolu pre výrobné, laboratórne alebo spracovateľské prostredie.
- Chladiace jednotky: Používajú sa v chladičoch, chladiacich miestnostiach a mrazničkách, káble termostatu riadia cykly kompresora tak, aby udržiavali vnútorné teploty v požadovanom rozsahu, čím zabezpečujú efektívnu prevádzku a konzerváciu produktu.
- Zariadenia na kontrolu vlhkosti a vetrania: Elektroinštalácia presahuje reguláciu teploty a riadi zvlhčovače, odvlhčovače a ventilačné ventilátory, čím pomáha udržiavať vyváženú kvalitu a pohodlie vnútorného vzduchu.
- Systémy vykurovania na sieťové napätie: Podlahové ohrievače a žiarivé panely používajú termostaty na sieťové napätie (120-240 V) priamo pripojené na elektrický obvod pre spoľahlivé vykurovanie priestorov v domácnostiach, dielňach alebo malých kanceláriách.
Postup zapojenia termostatu
Správne zapojenie termostatu je potrebné pre spoľahlivú reguláciu teploty a bezpečnú prevádzku systému. Postupujte podľa týchto krokov dôkladne, aby ste zabezpečili hladkú inštaláciu alebo výmenu:
- Vypnite napájanie ističa: Vždy začnite odpojením napájania HVAC systému pri ističi. Tým sa zabraňuje úrazu elektrickým prúdom a chráni termostat a riadiacu dosku počas zapojenia.
- Odstráňte starý termostat: Odpojte predný kryt a odskrutkujte stenovú dosku. Jemne posuňte jednotku dopredu, aby ste odhalili pripojené vodiče.
- Dokumentujte aktuálne zapojenie: Pred odpojením čohokoľvek urobte jasnú fotografiu s existujúcimi farbami vodičov a štítkami na svorkách. Toto slúži ako referencia pri opätovnej inštalácii.
- Označte každý vodič: Použite malé nálepky alebo štítky na označenie každého vodiča podľa jeho označenia na svorke (R, W, Y, G, C a pod.). Tým sa zabezpečí správne umiestnenie na novom termostate.
- Kontrola prepojok (R-Rc): Niektoré termostaty používajú prepojku medzi svorkami R a Rc pre systémy s kombinovaným vykurovaním a chladením. Postupujte podľa manuálu nového zariadenia, aby ste si overili, či má prepojka zostať alebo byť odstránená.
- Upevnenie novej stenovej dosky: Zarovnajte dosku na stene, aby bola v rovine. Použite bublinkovú vodováhu, ak je k dispozícii, potom ju pripevnite skrutkami a kotvami.
- Spojte vodiče: Každý označený vodič vložte do príslušného terminálu a pevne utiahnite skrutky. Voľné spojenia môžu spôsobiť systémové chyby alebo prerušovanú prevádzku.
- Pripojte displej termostatu: Hlavné telo termostatu pripevnite alebo priskrutkujte na namontovanú dosku. Pred obnovením napájania si dvakrát skontrolujte, či sú všetky vodiče správne zapojené.
- Obnovenie napájania a testovanie funkcií: Zapnite istič a otestujte jeden po druhom kúrenie, chladenie a prevádzku ventilátora. Overte, či každý správne reaguje na príkazy termostatu.
Ak funkcia nereaguje, porovnajte svoje pripojenia s fotografiou, ktorú ste urobili predtým, a potvrďte zarovnanie terminálov. Skontrolujte znova, či nie sú žiadne drôty pritlačené alebo sa nedotýkajú.
Špeciálne situácie pri zapojení termostatu
Niektoré systémy HVAC vyžadujú dodatočné úvahy pri inštalácii termostatu. Tieto špeciálne káblové puzdrá zabezpečujú správnu prevádzku a kompatibilitu medzi komponentmi:
- Tepelné čerpadlá: Tepelné čerpadlá používajú vodič O/B na ovládanie reverzného ventilu, ktorý prepína medzi režimom vykurovania a chladenia. Svorka "O" aktivuje ventil na chladenie (bežné u väčšiny značiek), zatiaľ čo svorka "B" ho aktivuje na vykurovanie (používané niektorými systémami). Vždy si pred zapojením overte správny režim v dokumentácii výrobcu.
- Dvojpalivové systémy: Tieto systémy kombinujú tepelné čerpadlo s plynovým alebo olejovým kotlom ako záložné vykurovanie. Termostat musí správne riadiť, kedy prepínať medzi týmito dvoma svorkami, často pomocou Aux (pomocné kúrenie) alebo E (núdzové kúrenie) svorky. Správna konfigurácia zabraňuje súčasnému behu oboch systémov.
- Samostatné Rc a Rh vodiče: Niektoré systémy majú dva transformátory, jeden na vykurovanie (Rh) a druhý na chladenie (Rc). V takom prípade držte Rc a Rh vodiče oddelene. Systémy s jedným transformátorom by však mali používať prepojku medzi Rc a Rh, aby zabezpečili napájanie oboch režimov.
- Chýbajúci C-vodič (spoločný vodič): Inteligentné termostaty často vyžadujú C-vodič pre nepretržité napájanie. Ak chýba C-vodič, môžete použiť C-vodičovú adaptérovú sadu, natiahnuť nový kábel alebo zvoliť termostat, ktorý funguje bez C-vodiča pomocou možností krádeže energie alebo batérie.
- Viacrýchlostné ventilátory: Pokročilé HVAC systémy s terminálmi G1, G2 alebo G3 podporujú viacero rýchlostí ventilátorov. Každý terminál ovláda konkrétny stupeň ventilátora (nízky, stredný, vysoký). Termostat musí podporovať a byť nakonfigurovaný tak, aby tieto stupne zodpovedal pre efektívny prietok vzduchu a kontrolu komfortu.
Riešenie problémov s elektroinštaláciou termostatu
Keď váš HVAC systém nereaguje podľa očakávaní, problém často spočíva v jednoduchom zapojení alebo pripojení terminálu.
- Termostat sa nezapne: Skontrolujte, či sú vodiče R a C správne zapojené a vedú približne 24V AC. Skontrolujte výstup transformátora a poistku systému na kontinuitu alebo poškodenie.
- Žiadne kúrenie ani chladenie: Overte, či vodiče W (teplo) alebo Y (chlad) sú pevne pripojené a nie sú prerušené.
- Ventilátor beží neustále: Skratovaný G terminál alebo nesprávne nastavenie prepojky môže spôsobiť, že ventilátor ventilátora zostane nepretržite zapnutý.
- Tepelné čerpadlo zaseknuté v jednom režime: Znovu skontrolujte zapojenie O/B terminálov, ktoré ovládajú reverzný ventil.
- Krátke cyklovanie (systém sa často zapína a vypína): Hľadajte uvoľnené, rozstrapkané alebo skratované vodiče za termostatom alebo blízko ovládacej dosky.
Pri diagnostike je možné použiť multimeter na meranie AC napätia medzi svorkami R a C. Nastavte multimeter na AC napätie a merajte medzi R a C svorkami. Hodnota okolo 24 voltov potvrdzuje správne napájanie pre nízkonapäťové systémy.
Elektrické podlahové kúrenie a jeho ovládanie
Elektrické podlahové kúrenie predstavuje moderný a efektívny spôsob vykurovania domácností, ktorého obľúbenosť neustále rastie vďaka jeho početným výhodám. V porovnaní s inými vykurovacími systémami prináša elektrické podlahové kúrenie niekoľko kľúčových benefitov:
- Flexibilná inštalácia: Vykurovacie káble je možné aplikovať aj do priestorov členitého a zaobleného charakteru, čo umožňuje ich jednoduché rozmiestnenie a inštaláciu.
- Bezúdržbovosť: Po správnej inštalácii nevyžadujú vykurovacie káble pravidelný servis, čo znamená úsporu financií za kontroly a údržbu.
- Úspora priestoru: Káble sú namontované priamo pod podlahou, čím sa maximálne využíva dostupný priestor v interiéri.
- Bezpečnosť: Systémy s digitálnymi senzormi zaisťujú tichú a spoľahlivú prevádzku.
- Nízke prevádzkové náklady: Náklady sú čiastočne závislé od dobrého zateplenia domu a využívania komfortnej teploty len v čase pobytu v interiéri.
- Rýchle nahriatie: Podlahové kúrenie dokáže zvýšiť teplotu v miestnosti rýchlejšie ako väčšina iných systémov.
- Odolnosť: Vykurovacie káble sú konštruované tak, aby odolali procesu zalievania do betónu bez poškodenia.

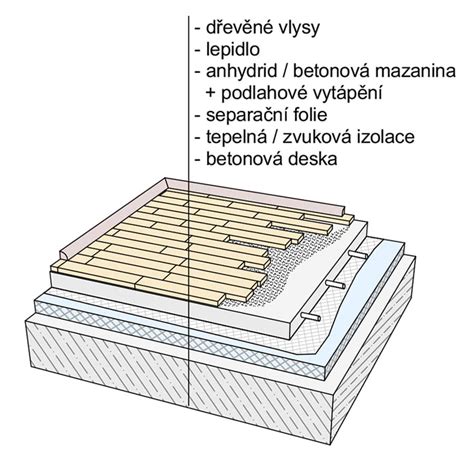

Štruktúra podlahy s podlahovým kúrením
Typická skladba podlahy s elektrickým podlahovým kúrením odspodu zahŕňa:
- Podkladová vrstva
- Izolačná vrstva (minimálne 5-10 cm)
- Hliníková fólia (výber optimálnej pre projekt)
- Podlahový senzor od termostatu
- Vykurovacie káble
- Zaliatie betónom alebo anhydritom (minimálne 4 cm)
- Podlahová krytina (výber podľa preferencií)
Pri výbere podlahovej krytiny nie je potrebné ju prispôsobovať vykurovacím káblom, je možné použiť rôzne materiály ako drevo, keramika, laminát, či dokonca koberec.
Možnosti inštalácie a typy káblov
Existuje možnosť inštalácie inteligentných alebo odporových vykurovacích káblov. Vykurovacie káble môžu slúžiť ako doplnkové alebo hlavné vykurovacie teleso. Ich priemer je efektívne navrhnutý na 5 mm, čo umožňuje inštaláciu pod široké spektrum podlahových krytín.
Charakteristika vykurovacích káblov:
- Dvojžilový vodič s opletením
- Výkon: 20 W/bm
- Dĺžka: od 10 do 180 metrov
Termostaty pre podlahové kúrenie
Termostaty určené pre podlahové kúrenie sa pripájajú priamo na 230 V elektrický okruh a sú napájané na tento okruh. Ovládanie kúrenia je zabezpečené podlahovou sondou, ktorá sníma aktuálnu teplotu podlahy a zabraňuje jej prehriatiu. Pre správne fungovanie je dôležité dodržať pripojenie k vykurovacím káblom s výkonom od 2300 do 3680 W.
Resetovanie domáceho Wi-Fi termostatu
V prípade problémov so softvérom, zmenou siete Wi-Fi alebo pri potrebe začať odznova, môže resetovanie domáceho Wi-Fi termostatu vyriešiť rôzne problémy. Pred resetovaním je dôležité pochopiť dôvody, prečo môže byť potrebné resetovať termostat:
- Zmeny siete: Ak ste zmenili svoju domácu sieť Wi-Fi, ako je napríklad aktualizácia smerovača alebo zmena hesla siete Wi-Fi, váš termostat môže stratiť pripojenie.
- Chyby softvéru: Ako každé elektronické zariadenie, aj termostaty môžu zaznamenať softvérové chyby, ktoré spôsobia ich poruchu.
Postupy resetovania pre rôzne modely termostatov
Každý inteligentný termostat má svoj vlastný proces resetovania:
- Inteligentný termostat podlahového kúrenia TDS75: Na zadnej strane termostatu nájdete malé resetovacie tlačidlo. Stlačte a podržte toto tlačidlo pomocou kancelárskej sponky približne 10 - 15 sekúnd. Po uvoľnení tlačidla počkajte, kým sa termostat reštartuje (môže to trvať niekoľko minút). Po resetovaní budete musieť znovu pripojiť termostat k domácej sieti Wi-Fi.
- Termostat pre podlahové kúrenie s farebným displejom TCB38/TCW38: Vstúpte do ponuky stlačením tlačidla ponuky na prednej strane termostatu. V ponuke nastavení vyhľadajte možnosť „Obnoviť“ alebo „Obnoviť výrobné nastavenia“. Potvrďte reset, keď sa zobrazí výzva na obrazovke. Termostat spustí proces resetovania, ktorý môže trvať niekoľko minút.
- Podlahový termostat TDR83 pre podlahové kúrenie: Opatrne odstráňte predný kryt termostatu. Vo vnútri termostatu nájdete malý prepínač s označením „Reset“. Podržte spínač v tejto polohe asi 5 - 10 sekúnd. Po resetovaní nasaďte predný kryt späť na termostat.
Riešenie problémov po resete
Aj po úspešnom resete sa môžu vyskytnúť problémy:
- Problémy s pripojením Wi-Fi: Dvakrát skontrolujte, či ste zadali správne SSID a heslo.
- Problémy s reguláciou teploty: Skontrolujte, či je termostat správne nainštalovaný a či sú snímače čisté.
Ak máte stále problémy s resetovaním domáceho Wi-Fi termostatu alebo máte iné problémy, odporúča sa kontaktovať tím odborníkov alebo technickú podporu výrobcu.
Problémy s elektrokotlom Protherm Ray14
Pri elektrokotle Protherm Ray14, ktorý ovláda podlahové kúrenie a je napojený priamo na HDO (v tarife D57d), sa môžu vyskytnúť špecifické problémy týkajúce sa jeho prevádzky a ovládania. Ak kotol beží neustále a nevypína ani po odpojení od termostatu, vypne sa iba v časových oknách nízkeho tarifu, môže to naznačovať nesprávne zapojenie alebo konfiguráciu.
Možné príčiny a riešenia
- Neustála prevádzka kotla: Je potrebné overiť, či kotol po odpojení termostatu naozaj stále topí, alebo len občas zapína obehové čerpadlo.
- Nastavenie výkonu a teploty: V menu kotla je možné nastaviť výkonové obmedzenie alebo obmedziť teplotu vykurovacej vody.
- Princíp fungovania: Kotol sa snaží v dobe sepnutého termostatu udržať nastavenú teplotu vykurovacej vody. Spína rôzne počty vykurovacích telies (výkonové obmedzenie). Obehové čerpadlo môže ešte pár minút bežať aj po vypnutí termostatom a HDO na ochladenie kotla a zabránenie prehriatiu.
- Odpojenie vodičov termostatu: Na potvrdenie teórie o nesprávnom zapojení je možné odpojiť vodiče od termostatu zo svorkovnice kotla a nahradiť ich spínačom, ktorým by sa kotol dal manuálne zapnúť/vypnúť (ak nie je bloknutý cez HDO).
- Testovanie termostatu: Samotný termostat je možné v beznapäťovom stave (odpojený od všetkého) skúsiť multimetrom v režime kontroly spojitosti. Napríklad nastavením +23°C a ofuknutím termostatu fénom, by mal vypnúť.
- Bezpečnostné upozornenie: Odporúča sa nezasahovať do zapojenia elektrokotla bez dostatočných znalostí. V prípade nejasností je najlepším riešením kontaktovať autorizovaného technika Prothermu.
- Typ riadenia: Staršie modely Protherm boli riadené fázou (230V), novšie už využívajú napätie 24V DC.
