Rozdeľovače pre podlahové kúrenie: Kompletný sprievodca

Vykurovací systém v domácnosti je komplexný celok, kde každý komponent zohráva dôležitú úlohu. Rozdeľovače, niekedy označované aj ako rozvádzače, patria k základným prvkom, nevyhnutným pre správne fungovanie podlahového vykurovania. Ich primárnou úlohou je efektívne rozvádzať teplú vodu alebo vykurovacie médium do jednotlivých okruhov podlahového kúrenia a zároveň zabezpečiť návrat vychladnutej vody späť do spätného potrubia. Týmto spôsobom umožňujú nielen rovnomerné odovzdávanie tepla do podlahy, ale aj presnú reguláciu teploty v každej miestnosti, čo vedie k zvýšeniu komfortu a optimalizácii spotreby energie.

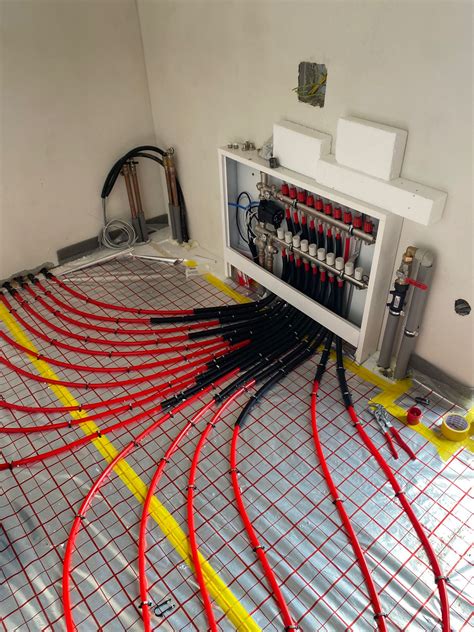

Rozdeľovače sú neoddeliteľnou súčasťou inštalácie rôznych druhov vykurovania, či už ide o podlahové alebo radiátorové systémy. Fungujú ako riadiace jednotky, ktoré miešajú a distribuujú tok vody z kotla. V kontexte podlahového kúrenia je na rozdeľovač napojená každá vykurovacia rúrka v podlahe, čo zabezpečuje, že teplá voda zohriata kotlom je rozvádzaná do jednotlivých vykurovacích okruhov, kde prostredníctvom rúrok postupne odovzdáva teplo akumulačnej vrstve.

Typy rozdeľovačov a ich konštrukcia

Na trhu existuje viacero typov rozdeľovačov podlahového kúrenia, ktoré sa líšia svojou konštrukciou, funkciami a materiálmi. Najčastejšie sa stretávame s rozdeľovačmi, ktoré môžu byť vybavené prietokomermi alebo bez nich. Počet okruhov sa zvyčajne pohybuje od 2 do 16.

Materiálové vyhotovenie

Podľa materiálu si môžete vybrať nerezový alebo mosadzný rozdeľovač. Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze, pretože tento materiál je pevný, má dlhú životnosť a je relatívne jednoducho opracovateľný. Dôležitý je pri mosadzi pomer jednotlivých zložiek v zliatine, najmä obsah medi, ktorý ovplyvňuje jej kvalitu. Norma UNI EN 12165 CW617N, ktorá sa týka mosadze na výrobu rozdeľovačov, udáva približný obsah medi okolo 60 %. Nerezové rozdeľovače sú vyrábané podľa nemeckej normy DIN EN 1264-4:2009-11 a sú vhodné na použitie so všetkými druhmi plastových potrubí, vrátane viacvrstvového potrubia a medi.

Konštrukčné typy

• Tyčový rozdeľovač: Je charakteristický tým, že prívodná aj spätná tyč sa skladajú z jedného neprerušeného kusu. Tieto rozdeľovače patria k najčastejšie vyrábaným a predávaným vďaka jednoduchej inštalácii. Ich hlavnou výhodou je variabilita, možnosť pridania ďalších okruhov alebo výmeny poškodených stredových či koncových kusov.

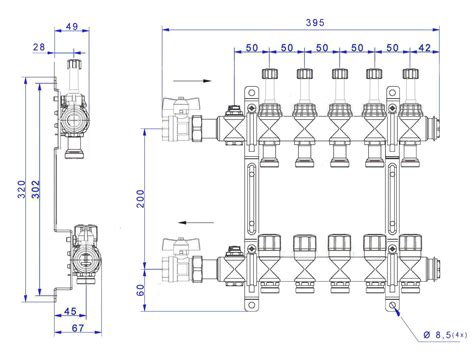

Rozdeľovač sa skladá z dvoch hlavných častí: prívodného a spätného zberača (alebo tyče). Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov. Spätný zberač zaisťuje optimálne hydraulické vyváženie celého systému.

Funkcie a komponenty rozdeľovačov

Rozdeľovače sú vybavené rôznymi komponentami, ktoré zabezpečujú ich funkčnosť a možnosť regulácie vykurovacieho systému:

• Komponenty pre statickú reguláciu: Tieto tvoria regulačné šróbenia na prívodnej tyči, ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania. Môžu byť doplnené o prietokomery so stupnicou, ktoré poskytujú lepší prehľad o hodnotách prietoku. Prietokomery s indikátorom prietoku (napr. Regolux 0-5 l/min) s pamäťou umožňujú presné nastavenie a reguláciu prietoku v každom okruhu samostatne.
• Komponenty pre termostatickú reguláciu: Zabezpečujú riadenie teploty v jednotlivých miestnostiach. Môžu to byť termostatické vložky v spätnej tyči alebo termostatické ventily s hlavicami umiestnené na spätnej tyči rozdeľovača. Termoelektrické hlavice sú nevyhnutné pre reguláciu teploty cez priestorové termostaty a je dôležité overiť ich kompatibilitu s daným rozdeľovačom.
• Komponenty pre odvzdušnenie, vypustenie a odstavenie systému: Zahŕňajú odvzdušňovacie ventily, vypúšťacie/napúšťacie ventily, ktoré slúžia na prvotné napustenie systému, jeho preplach (čistenie) alebo odstavenie v prípade servisu či poruchy.

Rozdeľovače s menším prietočným množstvom umožňujú lepšie hydraulické vyváženie a reguláciu celého kúrenia.

Výhody použitia rozdeľovačov podlahového kúrenia

Použitie správnych rozdeľovačov je kľúčové pre maximálnu účinnosť a komfort podlahového kúrenia. Hlavné výhody zahŕňajú:

• Regulácia teploty v každej miestnosti: Umožňujú prispôsobiť teplotu v každej miestnosti podľa individuálnych potrieb užívateľa, čím sa zvyšuje komfort.
• Úspora energie: Tým, že nie je potrebné zohrievať celý dom na rovnakú teplotu, ak to nie je potrebné, dochádza k optimalizácii nákladov na vykurovanie. Moderné systémy môžu dosiahnuť úsporu energie až 20 %.
• Rovnomerné rozloženie tepla: Zabezpečujú rovnomerné odovzdávanie tepla do podlahy, čím sa predchádza prehrievaniu alebo podchladzovaniu konkrétnych častí miestnosti.
• Hydraulické vyváženie: Umožňujú presné vyváženie celého vykurovacieho systému, čo predchádza problémom s nedostatočným alebo čiastočným fungovaním jednotlivých okruhov.
• Jednoduchá údržba a oprava: Každý okruh podlahového kúrenia je nezávislý, čo uľahčuje údržbu a opravu bez vplyvu na ostatné okruhy.

Kľúčové aspekty pri výbere a inštalácii

Napriek tomu, že rozdeľovač patrí pri kúrení k najpodceňovanejším prvkom, jeho kvalita má zásadný vplyv na celý vykurovací systém. Pri výbere je dôležité zohľadniť viaceré faktory:

• Kvalita materiálu: Prednosť by mali mať rozdeľovače vyrobené z kvalitných materiálov (napr. vhodná mosadzná zliatina alebo kvalitná nerezová oceľ), ktoré zaručujú dlhú životnosť a odolnosť voči korózii a vysokým teplotám.
• Prietokomery: Pre jednoduchú a prehľadnú reguláciu prietoku sa odporúčajú rozdeľovače s prietokomermi na prívodnej tyči.
• Termostatická regulácia: Ak chcete mať teplotnú reguláciu riešenú cez priestorové termostaty, sú nevyhnutné termoelektrické hlavice. Je dôležité overiť ich kompatibilitu s daným rozdeľovačom, ideálne je vsadiť na jedného výrobcu.
• Hydraulické vyváženie: Správne vyregulovanie prietoku je kľúčové. Pri zlom vyregulovaní môže jeden alebo viac okruhov nefungovať vôbec alebo len čiastočne.
• Inštalácia: Pri správnom výbere a inštalácii rozdeľovača je vždy lepšie vyhľadať odbornú pomoc od skúseného inštalatéra.

Pri podlahovom kúrení je povrchová teplota podlahy v obytných zónach ideálne 29 °C, čo je totožné s teplotou ľudského tela (28 - 30 °C). Správne vyregulovaná podlahovka by pri dotyku ruky s podlahou nemala hriať ani chladiť.

Príklady praktických otázok a riešení

V praxi sa často stretávame s otázkami týkajúcimi sa kombinácie podlahového kúrenia s radiátormi alebo regulácie teploty v jednotlivých miestnostiach:

• Kombinácia podlahového a radiátorového kúrenia: Je možné pre takúto kombináciu spraviť reguláciu pre každú izbu zvlášť? Áno, je to možné, aj keď to môže byť zložitejšie a drahšie riešenie. Vyžaduje si to použitie rozvodnice, serv, termostatov alebo špecializovaných kotlových zostáv, ktoré umožňujú regulovať výstup do jednotlivých izieb alebo podlaží.
• Regulácia teploty podľa potreby: Je možné nastaviť vykurovanie tak, aby sa v noci kúrilo napríklad len v horných izbách a cez deň naopak dole podlahovkou? Áno, moderné systémy regulácie to umožňujú, často s možnosťou nastavenia časových programov.
• Umiestnenie rozdeľovača: Môže byť rozdeľovač podlahového kúrenia umiestnený pod úrovňou iného kúrenia? Áno, umiestnenie rozdeľovača nie je obmedzené polohou iných vykurovacích systémov.

Pri výpočte celkovej vykurovacej plochy a dimenzovaní rozdeľovača je dôležité poznať presné rozmery a potrebný výkon systému.

Pri výbere rozdeľovača je dôležité zvážiť aj ďalšie faktory, ako napríklad kvalitu materiálov, odolnosť voči korózii a vysokým teplotám a tiež kompatibilitu s ostatnými súčasťami inštalácie podlahového kúrenia.
