Pri stavbe či rekonštrukcii rodinného domu a obnove rozvodov je výber vhodného materiálu potrubia kľúčový. Hoci ide o investíciu, ktorá nie je na prvý pohľad viditeľná, nesprávna voľba môže viesť k nutnosti búrania a opravám krátko po nasťahovaní.
Typy potrubí pre vykurovanie a rozvody vody
Potrubie pre vodu, ústredné či teplovodné podlahové kúrenie sa v rodinných domoch zvyčajne montuje v kombinácii kovových a plastových materiálov. V súčasnosti plasty bežne nahrádzajú tradičné materiály ako oceľ, liatina či farebné kovy.
Plastohliníkové potrubia (PEX-AL-PEX)
Plastohliníkové potrubia, často označované aj ako PEX-AL-PEX, predstavujú najbežnejšiu voľbu pre rozvody kúrenia a vody, najmä s priemerom 16 mm. Jedná sa o päťvrstvové potrubie, ktoré kombinuje výhody kovových a plastových rúr, ako je tvarová stálosť, tlaková a tepelná odolnosť.
- Výhody: nízka cena, tuhosť, všestranné použitie (radiátorové kúrenie, podlahové kúrenie, rozvody vody).

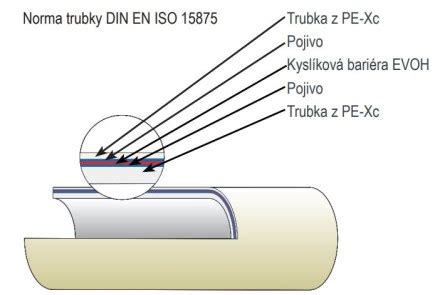

- Konštrukcia: Vnútorná vrstva zo sieťovaného polyetylénu (PE) prichádza do styku s prepravovaným médiom. Vonkajšia ochranná a farebná vrstva je zložená z tzv. hliníka alebo špeciálnej EVOH bariéry.
- Kyslíková bariéra: Potrubie navyše obsahuje vnútornú kyslíkovú bariéru (zvyčajne hliník alebo EVOH), ktorá zabraňuje prenikaniu kyslíka do kúrenia a tým aj korodovaniu materiálu.
Ostatné typy potrubí
Menej bežné, ale špecifické použitie majú aj iné typy potrubí:
- PEX: Potrubie z umelohmotnej hmoty (zosieťovaný polyetylén), ktoré je veľmi flexibilné.
- PERT: Potrubie z termoplastického polyetylénu.
- Polybutylén: Používa sa najmä pre podlahové vykurovanie (napr. potrubie z polybutylénu PN3, 70°C).
- Hepworth: Systém potrubí a fittingov.
Niektoré trubky sa môžu zobrazovať vo všetkých oddeleniach.
Podlahové vykurovanie
Princípom podlahového vykurovania je prúdenie teplonosnej látky v rúrkach, pomocou ktorých sa teplo sála do interiéru. Pre tento typ vykurovania sa často používajú práve plastohliníkové potrubia, ale aj špecifické rúrky z polyetylénu.
Inštalácia podlahového vykurovania

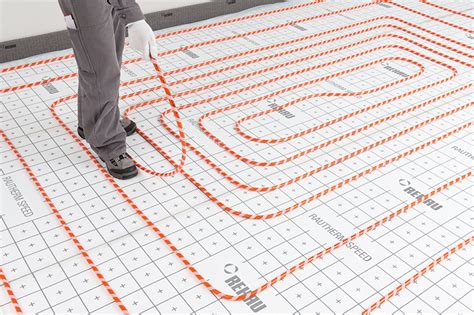

- Systémové dosky: Rúrky na podlahové kúrenie sa vkladajú do systémových dosiek (polystyrénu), ktoré slúžia na izoláciu podlahy a odrážajú teplo smerom nahor.
- Rozstup rúrok: Potrubie sa vkladá v určitých vzdialenostiach, najčastejšie v rastri 30 cm od seba.
- Alternatívne upevnenie: Trubky je možné podkladať aj fixačnou lištou alebo na karirohožou.
- Systémy: Pri mokrom systéme (betónový poter) sa rozlišuje vysoký a nízky profil podlahového polystyrénu. V suchých systémoch sa namiesto betónovej zálievky používajú dosky spojené lepidlom a skrutkami.
Požiadavky na potrubie pre podlahové vykurovanie
Potrubie musí byť dostatočne odolné voči vonkajším vplyvom, ktoré môžu vzniknúť pri betónovaní a iných stavebných prácach. Nevyhnutnou požiadavkou je obsah kyslíkovej bariéry, ktorá zabraňuje prenikaniu kyslíka do rozvodov a tým aj korózii.
Technické vlastnosti a obmedzenia plastových potrubí
Plasty, napriek svojim mnohým výhodám, majú aj obmedzenia, ktoré je potrebné rešpektovať:
- Pevnosť: Plasty majú menšiu pevnosť v porovnaní s kovmi. Plastové potrubie je možné používať iba pri tlaku a teplote odporúčaných výrobcom.
- Tepelná rozťažnosť: Všetky materiály sa rozťahujú a zmršťujú v závislosti na zmene teploty. U plastov je tepelná rozťažnosť spravidla rádovo vyššia ako u kovových materiálov.
- Ochrana: Potrubie nesmie byť inštalované v blízkosti tepelných zdrojov, ktoré by mohli zvýšiť teplotu nad povolenú hranicu. Je nutné zabrániť priamemu dotyku a sálaniu tepla. Potrubie nesmie byť trvalo vystavené slnečnému žiareniu.
- Mechanické poškodenie: Potrubie musí byť chránené proti mechanickému poškodeniu, napríklad zavedením ochrannej rúrky tam, kde sa vyskytujú rôzne mechanizmy alebo je presúvaná záťaž.
- Vibrácie: Je nutné zabrániť vzniku a šíreniu vibrácií.
- Spoje: Slabým miestom bývajú najčastejšie spoje.
Montáž a spájanie potrubí
Pri montáži plastových potrubí je dôležité dodržiavať technologické postupy a používať špeciálne materiály a nástroje.
Spájanie
Pre teplovodné vykurovacie systémy sa používajú dva hlavné spôsoby spájania rúrok:
- Polyfúzne zváranie: Zváranie do nátrubkov a tvaroviek bez použitia prídavného materiálu. Vyžaduje polyfúznu zváračku. Zváracia teplota sa pohybuje od 200 do 260 °C.
- Lepenie: Používa sa pre potrubia z PVC a chlórovaného PVC. Môže ísť o "zváranie za studena" (chemická látka naleptáva povrchy) alebo lepenie s prídavným lepidlom.
Rezanie a príprava
- Plastové trúbky je možné rezať pomocou špeciálnych nástrojov alebo ručnou pílou.
- Po prerezaní je nutné odstrániť všetky odrezky a zvyšky materiálu z vnútorného i vonkajšieho povrchu rúrky.
- Koniec trubky je potrebné zvnútra začistiť a z vonkajšej strany vytvoriť skosenie.
- Spojené časti sa pred lepením či zváraním zdrsnia jemným brúsnym papierom alebo brúsnym plátnom.
Čistenie
Čistenie spojovaných plôch sa vykonáva organickými alebo alkalickými látkami (acetón, etanol, saponáty). Na čistenie sa používa suchá, čistá bavlnená handrička.
Tesnosť a tlakové skúšky
Po dokončení inštalácie sa vykonajú skúšky tesnosti a tlakové skúšky. Potrubná sieť sa naplní vodou a odvzdušní. Skúšobný tlak by mal byť 1,5-krát vyšší ako najvyšší prevádzkový tlak.
Kyslíková bariéra a jej význam
Difúzny kyslík podporuje koróziu kovových častí vykurovacej sústavy a môže skrátiť jej životnosť. Preto niektorí výrobcovia vyrábajú plastové potrubia s kyslíkovou bariérou (hliník alebo EVOH). Ak sa použije potrubie bez tejto ochrany, je nutné potrubný okruh oddeliť od ostatných častí výmenníkom tepla.
Návrh potrubných okruhov
Po zvolení vhodného materiálu je dôležitý návrh potrubných okruhov a ich pripojenie k zdroju tepla. Návrh musí zodpovedať vlastnostiam použitého materiálu, najmä s ohľadom na tepelnú rozťažnosť a ochranu plastového potrubia proti mechanickému poškodeniu.
- Pri vykurovaní rodinných domov sa často používa sústava s centrálnym prívodom vykurovacej látky k rozdeľovaču a zberaču na každom poschodí.
- Jednotlivé vykurovacie telesá sú samostatne pripojené k potrubiam z plastov.
- Vnútorný priemer ochrannej rúrky sa volí tak, aby umožňoval trúbke voľný pohyb.
Eliminácia dilatácie potrubia
V nesprávne navrhnutom potrubí pôsobia vplyvom zmeny teploty procesy, ktoré ohrozujú spoľahlivosť prevádzky. Proti dôsledkom dilatácie a kontrakcie sa dá chrániť niekoľkými spôsobmi:
- Návrh rozvodu: Eliminácia dlhých rovných úsekov. Dilatácia sa najčastejšie zachytáva v miestach zmeny smeru.
- Expanzné spojky (kompenzátory): Používajú sa v prípadoch, ak nestačí eliminovať dĺžkové zmeny potrubia zmenami smeru. Je potrebné dbať na to, aby na ne nepôsobili torzné sily. Kompenzátory sú však často neestetické a ich umiestnenie v obytných priestoroch je nevhodné.
Ďalšie komponenty a príslušenstvo
Okrem samotných potrubí je pre funkčný vykurovací systém potrebných mnoho ďalších komponentov:
- Armatúry: Guľové ventily, uzávery, radiátorové ventily, filtre, klapky, rozdeľovače (plastové, nerezové, mosadzné).
- Spojky a fitingy: Skrutkové spoje, mosadzné závitové fitingy, lisovacie fitingy (PRESS), priame spojky, kolená, T-kusy, nástenky.
- Izolácie na potrubia: Pre teplovodné sústavy sa používajú bežné tepelnoizolačné materiály, ktorých chemické zloženie nerozrušuje materiál rúrok. Plastové potrubie sa nesmie izolovať plstenými pásmi.
- Regulácie: Manuálne, programovateľné, bezdrôtové a WiFi/Smart termostaty, originálne regulácie ku kotlom, regulácie pre solárny systém.
- Čerpadlá: Obehové čerpadlá, cirkulačné čerpadlá, čerpacia technika.
- Expanzné nádoby: Tlakové expanzné nádoby pre udržanie tlaku v systéme.
- Nádoby a zásobníky: Akumulačné nádoby, zásobníky a bojlery na teplú vodu.
Dôležitosť výberu a poradenstva
Bývanie a voľba vykurovacieho systému sú rozhodnutia ovplyvňujúce kvalitu a komfort bývania. Je dôležité nechať si poradiť od skúsených profesionálov, ktorí sledujú aktuálne trendy v oblasti vykurovacej techniky. Cieľom je poskytnúť zákazníkom dostatok informácií a alternatív pre správny výber jednotlivých komponentov.
