Podlahové vykurovanie predstavuje moderný a efektívny spôsob ohrevu interiérov, ktorý si získava čoraz väčšiu popularitu. Jeho hlavnými výhodami sú vysoký tepelný komfort, rovnomerné rozloženie tepla a úspora nákladov na vykurovanie. Systém podlahového vykurovania sa skladá z viacerých vrstiev, pričom každá plní svoju špecifickú funkciu.
Princíp fungovania podlahového vykurovania
Podlahové vykurovanie je nízkoteplotné sálavé vykurovanie. Teplo sa do miestnosti odovzdáva primárne sálaním z povrchu podlahy, čím sa zabezpečuje optimálne rozloženie teploty vzduchu vo vykurovanej miestnosti. Vďaka tomu môže byť teplota vzduchu pri podlahovom vykurovaní nižšia ako pri radiátorovom vykurovaní, čo vedie k úspore paliva pri zachovaní rovnakého pocitu tepelnej pohody. Teplo sa do podlahy dostáva buď z rúrok s ohriatou vykurovacou vodou (teplovodné podlahové vykurovanie) alebo z elektrických vykurovacích káblov (elektrické podlahové vykurovanie).
Konštrukčné vrstvy podlahového vykurovania
Skladba podlahového vykurovania, či už teplovodného alebo elektrického, je takmer rovnaká a zahŕňa niekoľko kľúčových vrstiev:
1. Nosný betón (základná doska)
Táto vrstva, známa aj ako betónová mazanina, je základnou nosnou časťou konštrukcie. Pri zaliatí vykurovacích rúrok do 4 až 6 cm vrstvy betónu sa hmotnosť podlahy pohybuje od 80 do 100 kg/m², preto musí byť dostatočne nosná. Zloženie podkladového betónu musí zodpovedať normovým predpisom. V prípade nerovností podkladu sa pri rekonštrukciách eliminujú vyrovnávacou vrstvou.

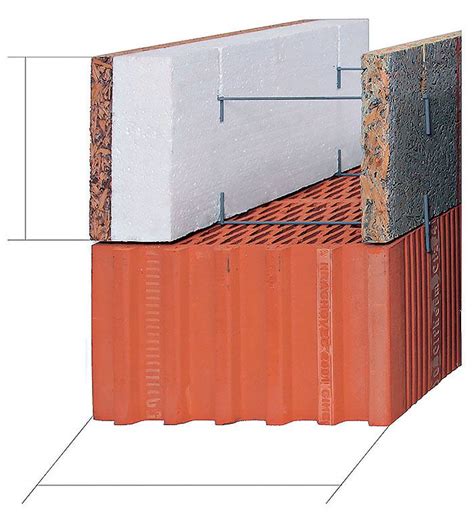

2. Tepelná izolácia
Tepelná izolácia plní funkciu zabránenia prenikaniu tepla do zeme alebo do nižších podlaží. Zabraňuje tak tepelným stratám a zaisťuje efektívne smerovanie tepla nahor. Pre tepelnú izoláciu pod vykurovacou podlahou sa odporúča použiť tvrdú tepelnoizolačnú penu, napríklad dosky z penového polystyrénu (EPS) alebo tvrdého polyuretánu. V minulosti stačilo izolovať 50 mm EPS 100 S na podlaží so stykom so zeminou, no podľa aktuálnej normy STN 73 0540-2 je pre podlahy so stykom so zeminou potrebná minimálna hrúbka 100 mm EPS 100 S. Pri podlahách nad vykurovanými priestormi je minimálna hrúbka izolácie iná. Hustota materiálu by mala byť okolo 20 kg/m³ a stlačiteľnosť by nemala prekročiť 5 mm.
V prípade nepodpivničených priestorov je nevyhnutná dôkladná izolácia proti prenikaniu zemnej vlhkosti pred uložením tepelnej izolácie. Je potrebné dávať pozor na penetračné nátery a nátery na báze cyklických zlúčenín a rozpúšťadiel, ktoré môžu deštruovať polystyrénovú penu. Ako alternatíva k organickým penám sa môžu použiť aj materiály na báze minerálnych vlákien, avšak je potrebné počítať s ich stlačiteľnosťou pri montáži.
Moderné systémové dosky pre podlahové kúrenie, často s hrúbkou 30 mm, už v sebe integrujú tepelnú a akustickú izoláciu. Pri podlahe so stykom so zeminou sa k systémovej doske pridáva doplnková izolácia v hrúbke 70 mm, čím sa dosiahne celková hrúbka izolácie 100 mm.
3. Hydroizolácia
Hydroizolácia slúži ako spojitá izolačná ochrana povrchu tepelnoizolačnej vrstvy proti prenikaniu vlhkosti z betónovej mazaniny. Všetky miestnosti, ktorých podlaha leží priamo na zemi, musia byť opatriť vlhkostnou bariérou. Na tento účel sa odporúča používať PVC fóliu hrúbky 0,8 mm alebo PE fóliu hrúbky 0,1 až 0,2 mm (v nepriaznivom prípade 2 x 0,2 mm), ktorá umožňuje zváranie. Okrem funkcie ochrany proti vlhkosti má táto fólia aj separačný účinok. Asfaltovaná lepenka sa pre svoju tvrdosť a cenu neodporúča.
Pri styku polystyrénu s asfaltovými pásmi je nevyhnutné použiť separačnú PE fóliu s minimálnou hrúbkou 0,1 mm, pretože asfaltové pásy môžu obsahovať alkoholy, ktoré rozožerú polystyrén.
4. Okrajové izolačné pásy
Okrajové izolačné pásy sa kladú pozdĺž celej vykurovanej miestnosti medzi podlahu a steny. Používajú sa ako vrstvy akustickej a tepelnej izolácie a kompenzujú dilatáciu podlahy. Minimálna hrúbka týchto pásov by mala byť 5 mm.
5. Roznášacia vrstva (betónový poter alebo anhydrit)
Toto je vrstva, do ktorej sú uložené vykurovacie rúrky alebo káble. V prípade teplovodného podlahového vykurovania ide o betónový poter alebo anhydritový poter. Najvýznamnejším prvkom konštrukcie sú rúrky, ktoré sú zaliate v poternej vrstve. Minimálna hrúbka betónovej vrstvy nad rúrkami je 45 mm. Mokrý spôsob vyžaduje zvýšenie hrúbky na 65 až 70 mm. Pri cementovom potere je podľa normy minimálna hrúbka 65 mm, zatiaľ čo pri anhydritovom poter je to 45 mm.
Prímesi v betónovej zmesi, ako sú plastifikátory (napr. latex), môžu uľahčiť spracovanie zmesi a zlepšiť jej plasticitu, čo umožňuje lepšie obalenie rúrok. Je však dôležité, aby betónová zmes nebola príliš tekutá. Duvilax sa neodporúča ako plastifikátor, pretože sťažuje opravy v prípade poruchy.
Anhydritové potery umožňujú rýchlejší nábeh podlahového kúrenia, majú lepšiu elasticitu a menšie nároky na konštrukčnú výšku. Pri anhydritových poteroch s podlahovým vykurovaním môže fáza ohrevu začať už po 7 dňoch.
V miestnostiach s očakávaným extrémne zaťažením betónového lôžka sa odporúča vložiť výstuž (napr. kari-sieť), avšak pri anhydritových poteroch sa táto nesmie použiť, pretože sadra má na kov korozívne účinky.
Betónovanie sa vykonáva pri natlakovanom stave rúrok skúšobným pretlakom. Výraznejší pokles tlaku v systéme môže znamenať porušenie rúrky.
6. Tepelno-reflexná vrstva (pri teplovodnom systéme)
Časť tepla odovzdávaného vykurovacími rúrkami smerom nadol je po prechode transparentnou odraznou vrstvou reflektovaná od mikrotenkej vrstvy hliníka späť do vykurovacieho betónu. Odporúča sa asi 5 až 6 cm prekrytie s bodovým prelepením lepiacou páskou. Tepelno-reflexná fólia sa pri stenách vyťahuje asi 1 cm nad dilatačnú pásku.
7. Podlahová krytina (nášľapná vrstva)
Podlahová krytina tvorí vrchnú vrstvu konštrukcie vykurovacej podlahy. Jej pokladanie je záverečnou fázou montážneho postupu. Tepelný odpor tejto vrstvy (Rkr) by nemal presiahnuť 0,15 m²K/W, pretože vyššie hodnoty pôsobia ako tepelná brzda. Uvedenej požiadavke zodpovedajú takmer všetky bežné podlahové krytiny.
Najvhodnejšími podlahovými krytinami pre vykurovaciu podlahu sú kamenné alebo keramické dlaždice, ktoré majú najlepšiu tepelnú vodivosť a reagujú na vykurovanie najrýchlejšie. Parkety z tvrdého dreva s hrúbkou do 8 mm sú tiež vhodné, ideálne nalepené. Textilné krytiny musia byť tepelne stále, antistatické a ich hrúbka by nemala presiahnuť 5 mm.
Neodporúčajú sa textilné koberce s výškou vlasu nad 10 mm, PVC s penovou podložkou a parkety z mäkkého dreva. Vplyv na výber podlahoviny má aj špecifická tepelná strata miestnosti a požiadavky investora. Z hľadiska vlhkostných aspektov sa neodporúčajú podlahoviny na báze prírodného dreva (parkety, dlážky) kvôli namáhaniu materiálom pri zmenách teplôt a vlhkosti. Podlahoviny na báze PVC sa tiež neodporúčajú pre horšiu znášanlivosť teplotného namáhania.
Pre lepší prestup tepla sa krytina nekladie na povrch podlahy voľne, ale fixuje sa lepením alebo kladením do vrstvy cementového poteru.
Dilatačné škáry
Betónové lôžko musí mať dilatačné škáry, ktoré umožňujú rozpínanie podlahy. Tieto škáry rozdeľujú jednotlivé vrstvy v celom priereze, od tepelnej izolácie až po povrch podlahy. Vyplňujú sa elasticko-plastickou masou alebo sa do nich zabudujú špeciálne škárové profily. Statické prvky vo vykurovacom betóne (napr. nosné armatúry) sa v mieste dilatačnej škáry prerušujú.
Vykurovacie rúrky sa podľa vopred zostaveného plánu dilatačných škár ukladajú tak, aby čo najmenej rúrok prechádzalo cez dilatačnú škáru. Okrajové dilatačné škáry sa vytvárajú na všetkých rozhraniach podlahy a stavebných prvkov pomocou dilatačnej pásky bez prerušenia až po vrchnú hranu podlahovej krytiny. Maltové premostenia nie sú prípustné.
Pri plochách väčších ako 40 m² a jednej dĺžke viac ako 8 m je nevyhnutné plochy dilatovať, aby sa zabránilo vzniku trhlín. Dilatačné škáry musia byť aj v každom dverovom otvore.
Prevádzka a inštalácia
So skúšobnou prevádzkou vykurovacej sústavy sa nemá začať skôr ako 21 dní po skončení betónovania. Samotná prevádzka nesmie začať skôr ako po 28 dňoch od položenia podlahovej krytiny. Požadovaná teplota sa dosiahne postupným zvyšovaním teploty vody denne o 5 °C až na požadovanú hodnotu.
Potery so zabudovaným podlahovým vykurovaním je nevyhnutné prekúriť ešte pred položením podlahovej krytiny. Pri poteroch sa prvý deň nastaví teplota vody na 20 °C, následne sa zvyšuje o max. 5 °C každých 24 hodín až na maximálnu teplotu 45 °C, ktorá sa udržuje niekoľko dní. Znižovanie teploty vody musí byť prevedené v obrátenom poradí. Celkový postup zaberie približne 14 dní.
Pred kladením systémovej dosky je dôležité naplánovať umiestnenie vstavaných skríň, práčky, kuchynskej linky či chladničky, aby sa zbytočne nepredražovala realizácia a aby sa tieto plochy zbytočne nevykurovali a spotrebiče neprehrievali.
Typy podlahového vykurovania
Teplovodné podlahové vykurovanie
Pri teplovodnom podlahovom vykurovaní je teplonosným médiom teplá voda, ktorá sa rozvádza pomocou siete vytvorenej z plastohliníkových rúrok do jednotlivých miestností, pričom každá miestnosť tvorí samostatný okruh. Najčastejšie sa vyhotovuje mokrým spôsobom, kedy sú vykurovacie rúrky uložené v betónovom potere priamo nad tepelno-zvukovou izoláciou. Celý priestor sa rozdelí na jednotlivé okruhy (chodba, kuchyňa, kúpeľňa atď.), ktoré možno regulovať zmenou prietoku vody v danom okruhu.
Elektrické podlahové vykurovanie
Pri elektrickom podlahovom vykurovaní je zdrojom tepla elektrická energia pôsobiaca prostredníctvom termokáblov. Životnosť uvádzaná výrobcom je 40 až 50 rokov. Systém sa osvedčil pre rovnomerné šírenie tepla po celom povrchu podlahy. Elektrické podlahové kúrenie sa môže deliť na hlavný vykurovací systém a doplnkové temperovanie podlahy.
Existujú dve hlavné možnosti:
- Elektrické vykurovacie fólie: Inštalujú sa priamo pod plávajúcu podlahu v suchej skladbe. Používajú sa s výkonom maximálne 80 W/m².
- Elektrické vykurovacie rohože: Po pokládke je potrebné zaliať ich do flexibilného lepidla alebo samonivelačnej hmoty, na čo možno klásť dlažbu alebo vinylové krytiny.
Elektrické podlahové vykurovanie riadia elektronické termostaty, ktoré podľa potreby využívajú zabudovaný priestorový alebo externý podlahový teplotný snímač.

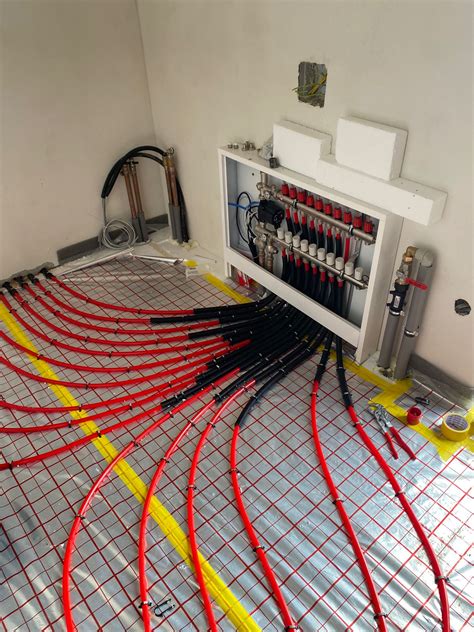

Rozdeľovače podlahového kúrenia
Rozdeľovač podlahového kúrenia je kľúčovým komponentom teplovodného systému, ktorý slúži na kontrolu a distribúciu vykurovacieho média (zvyčajne vody) do jednotlivých slučiek alebo sekcií systému. Môže sa vyskytovať v rôznych veľkostiach (od 3/4" do 2") a materiáloch (mosadz, nehrdzavejúca oceľ).
Rozdeľovače sa delia podľa tepelnej potreby budovy a spôsobu fungovania vykurovacieho systému. V budovách s nízkou tepelnou potrebou môže stačiť len podlahové kúrenie. V starších budovách s veľkou tepelnou potrebou môže byť podlahové kúrenie nedostatočné a optimálna je kombinácia s radiátormi.

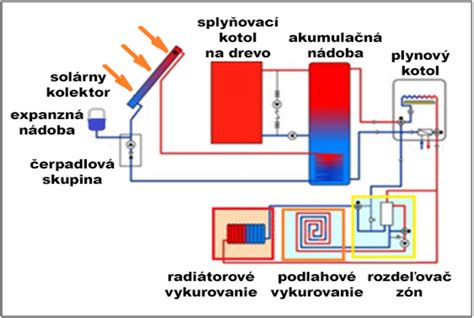

Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi. Odporúča sa použiť dva oddelené rozdeľovače - jeden pre podlahové vykurovanie (s teplotou 30-35°C) a druhý pre radiátory (s teplotou 45-55°C). V prípade potreby je možné pred rozdeľovačom podlahového vykurovania nainštalovať termostatický ventil na zmiešanie vody na požadovanú nižšiu teplotu.
Pri inštalácii je dôležité označiť jednotlivé okruhy na rozdeľovači, aby bolo možné jednoznačne určiť, ktorá vetva patrí ktorej miestnosti. V prípade dilemy je vhodné poradiť sa so špecialistom.
Normy a požiadavky
Od 1.1.2016 platí nová norma STN 73 0540-2, ktorá mení hodnoty izolácie podlahy. Napríklad pre podlahy so stykom so zeminou je teraz potrebných 100 mm EPS 100 S namiesto pôvodných 50 mm.
Hrúbka podlahovej krytiny by nemala presiahnuť 15 mm, pričom pre poter sa počíta minimálna hrúbka 65 mm pre cementový a 45 mm pre anhydritový poter. Pri výbere podlahoviny je dôležité dbať na jej tepelný odpor, ktorý by mal byť maximálne 0,15 m²(K/W).
