Montáž rekuperácie v dome: postup a dôležité informácie

Moderné rodinné domy, kancelárie či výrobné haly sa dnes stavajú s dôrazom na energetickú efektívnosť a zdravé vnútorné prostredie. Rekuperácia nie je luxusný doplnok, ale prvok, ktorý Váš dom zmení na príjemnú a komfortnú zónu. Napriek tomu, že ide o technológiu dostupnú už niekoľko desaťročí, jej správny návrh a realizácia sú stále často podceňované. Výsledkom potom bývajú systémy, ktoré síce fungujú, no neprinášajú optimálny komfort, zbytočne spotrebúvajú energiu alebo generujú hluk.

Rekuperácia nie je povinná. V mnohých prípadoch však ide o nevyhnutné riešenie, keďže všetky novostavby musia mať od 1. januára 2021 energetické hodnotenie A0. Rekuperácia je ideálny doplnok, aby Váš dom získal hodnotenie do energetickej triedy A0.

Čo je rekuperácia a ako funguje?

Rekuperácia predstavuje pasívny systém vetrania. Ide vlastne o spätné získavanie tepla. Čerstvý vzduch privádzaný do budovy prechádza cez rekuperačný výmenník vo vnútri vzduchotechnickej jednotky. Z druhej strany vstupuje teplý odpadový vzduch z objektu. Teplý vzduch tak nevyletí zbytočne von komínom, ale zostáva v miestnosti a zmieša sa s čerstvým vzduchom.

Plánovanie a návrh rekuperačného systému

Montáž rekuperácie je komplexný proces, ktorý si vyžaduje dôkladné plánovanie. Myslite na inštaláciu rekuperácie už pri plánovaní stavebného procesu. Základom je pochopiť, že rekuperácia nie je len „krabica“ s ventilátorom a výmenníkom. Je to komplexný systém, ktorý spája rozvody, ventilačné boxy, výustky, potrubia a centrálnu jednotku. Správny návrh je preto kľúčový.

Postup prípravy návrhu:

1. Kontaktovanie zákazníka pre vypracovanie návrhu a cenovej ponuky.
2. Pre vypracovanie ponuky a komplexné posúdenie všetkých aspektov potrebuje technik pôdorysy podlaží (prípadne len jedného, ak ide o bungalov), rozpis miestností, rezy konštrukcie domu a situačný plán.
3. Ako prvé sa vypočíta, aká je potrebná výmena vzduchu v rodinnom dome. Na základe toho sa zvolí vhodný systém potrubí a typy rekuperačných jednotiek.
4. Definovanie, ako bude vzduch prúdiť v budove. Do pobytových miestností patrí prívod vzduchu a do miestností, kde vzniká vlhkosť a škodliviny, patrí odvod vzduchu.
5. Celkový potrebný prietok vzduchu je súčtom hodnôt za jednotlivé miestnosti.
6. V ponukovom dokumente sú uvedené výpočtovo vhodné rekuperačné jednotky (výber až z 9 výrobcov) a k nim rôzne displeje a príslušenstvo.
7. Potrubná sieť je „cievny systém“ rekuperácie. Výpočet potrubnej siete určuje počet a veľkosť potrubných vedení.
8. Ponuku a návrh (t.j. zakreslenie trás potrubia do pôdorysu) Vám zašleme spravidla do 24 hodín od obdržania všetkých podkladov.
9. Pokiaľ sa riešenie páči a súhlasíte s cenovou ponukou, dohodne sa termín obhliadky situácie na stavbe a vysvetlenie realizácie.
10. V prípade rekonštrukcie v dosahu sa stavba navštívi osobne a dohodne sa najlepšie riešenie na mieste.
11. Ak je všetkým všetko jasné, podpisuje sa zmluva. Zasielajú sa požiadavky na ostatné profesie (napr. schéma elektroinštalácie).

Dôležité je už v predstihu vedieť, akú rekuperáciu budete neskôr inštalovať, pretože rôzne značky majú prívod a odvod inde.

Typy potrubí a ich výber

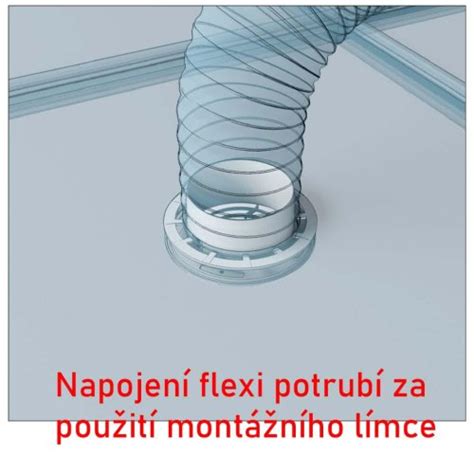

Potrubia na rekuperáciu sú rôzne. Najľahšie sa montujú plastové flexibilné potrubia. Používajú sa dva základné typy potrubia: DN75 a DN90. Konštrukčne aj vzhľadovo sú tie isté, líšia sa len rozmermi. My používame iba antibakteriálne potrubia na rozvod vzduchu v rekuperácii.

Flexibilné potrubie DN75:

• Základné vlastnosti: dĺžka zvitku 50m, vonkajší priemer potrubia 75mm, polomer ohybu 290mm.
• Výhody: dobré využitie v prípade malej SDK dutiny v podhľade, jednoduchšie umiestnenie do vrstiev podlahy.
• Nevýhody: menší prietok vzduchu ako pri DN90, preto sú potrebné častejšie dve potrubia do jednej výustky.

Flexibilné potrubie DN90:

• Základné vlastnosti: dĺžka zvitku 50m, vonkajší priemer potrubia 90mm, polomer ohybu 330mm.
• Výhody: univerzálne využitie vzhľadom na vyšší prietok vzduchu. Spravidla postačuje jedno potrubie do jednej výustky. Preto postačuje menej potrubia ako pri menších priemeroch.
• Nevýhody: väčšie priestorové nároky ako pri potrubí DN75.

Farebné označenie flexibilných potrubí:

• Antibakteriálne potrubia: zvyčajne zelená alebo biela. Farba je to vlastne marketingové odlíšenie.
• Ostatné potrubia: často modrá. Konštrukčne, rozmerovo, dokonca aj materiálovo totožné potrubie s antibakteriálnym potrubím. Avšak vnútorná strana je bez dôležitých antibakteriálnych a protiplesňových prímesí.
• Tmavočervená: tvarovo aj vzhľadovo také isté ako potrubia určené na rozvod vzduchu. Avšak pozor! Ide o rúrky na podlahové vykurovanie.

Voľte antibakteriálne - zvyčajne sú zelené alebo biele. Podľa miesta použite DN75 alebo DN90. Samotný systém rozvodov vzduchu existuje aj v rôznych dimenziách potrubia. Odporúča sa 90mm systém kvôli nižším tlakovým stratám a menšej spotrebe potrubia.

Umiestnenie a inštalácia rozvodov

Umiestnenie rekuperačnej jednotky:

Či už máte rekuperačnú jednotku vo vyhotovení na stenu, alebo na strop, snažte sa ju umiestniť do teplého priestoru. Ideálne do viac ako 15°C. Nechajte okolo nej dostatok miesta na zapojenie a neskoršiu údržbu. Rekuperáciu odporúčame umiestniť čo najbližšie k interiéru (do tepla), pretože sa v nej nachádza teplý vlhký vzduch. Ak by teplý vzduch prišiel do kontaktu s chladným prostredím, nastal by kondenz. Riešenie je potom zdĺhavé a finančne náročné. Spočíva v rozobratí stropu a hľadaní miesta kondenzu. Následne je potrebné dodatočné zateplenie rúr, ktoré vyšli až na úroveň rosného bodu (stretu s chladom).

Rozdeľovače:

Montáž rekuperácie sa odvíja od rozdeľovačov. Pred tým, ako rozdeľovač ukotvíte, je treba vybrať pre neho správne miesto. Najlepšie tak, aby v miestnosti zostalo miesto na prekríženie potrubí a aby vzdialenosť medzi rekuperáciou a rozdeľovačom nebola zbytočne dlhá. Existujú dva základné typy rozdeľovačov na rozvody vzduchu:

• Typ 1:
  • Výhoda: nízka výška cca 10 cm.
  • Umiestnenie: ideálne nad rekuperačnú jednotku alebo v bezprostrednej blízkosti jednotky.
  • Nezabudnite, do rozdeľovača vedie potrubie DN 160 a viac. Toto potrubie musíte niekam umiestniť.
• Typ 2:
  • Výhoda: všetky potrubia systému sa pripájajú z jednej strany, čo znamená, že montáž rekuperácie je jednoduchšia.
  • Umiestnenie: priamo nad rekuperačnú jednotku alebo stenu alebo v bezprostrednej blízkosti jednotky.

Umiestnenie rozdeľovačov je dôležité aj z hľadiska celkovej dispozície domu, resp. navrhnutého vetracieho plánu, aby sa odvodné a prívodné potrubia čo najmenej prekrížovali. Najlepšie je prekrížiť potrubia iba v technickej miestnosti a potom pokračovať ďalej k distribučnému boxu len potrubím tak, aby sa ďalej v dome už nekrížili.

Pri domoch, ktoré majú betónovú platňu, uchytenie nie je problém, rozdeľovače majú po stranách úchyty, pomocou ktorých si zafixujete rozdeľovač o strop. Pri domoch, kde je napr. väzníkový krov, sa použijú pomocné dosky, na ktoré sa potom rozdeľovač prichytí. Flexibilný tlmič hluku sa vloží do rozdeľovača, zaizoluje parozábrannou páskou a stiahne kovovou páskou.

Prestup cez obvodovú stenu a izoláciu:

Ak sú v dome nosné priečky opatrené betónovým vencom, je potrebné zabezpečiť rekuperačné prechody konštrukciou pri samotnej hrubej stavbe. Rátajte preto s prechodmi už pri liatí betónových vencov. Hlavný prívod aj odvod vzduchu smerom von musí byť tepelne zaizolovaný. Najčastejší je priemer potrubia DN160 + izolácia.

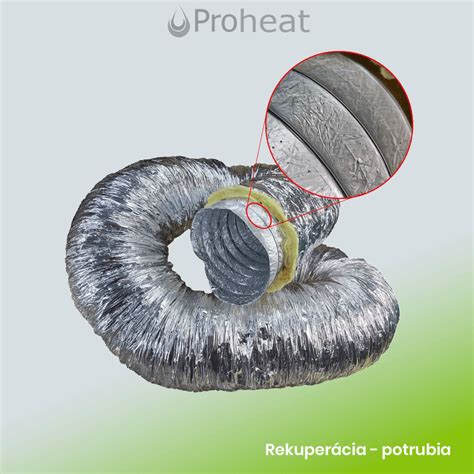

Ak vzdialenosť rekuperácie a exteriéru nie je príliš veľká (do cca 3m - 4m), môžeme použiť aj SONO potrubie, čo je ohybné flexi potrubie so zateplením. Najefektívnejším a najlepším je ale EPE potrubie - má hladký povrch a vzduch tak jednoduchšie prúdi s nízkou tlakovou stratou, lenže je mnohokrát drahšie. Na konci SONO potrubia sa pritiahne kovovou páskou prechodka - kúsok potrubia 150mm a zaizoluje sa parozábranou. Takto vytvorený prestup do exteriéru sa neskôr vloží do OSB dosky.

Druhou možnosťou je prechod priamo cez obvodovú stenu. Tu to možno navŕtať ručne alebo jadrovou vŕtačkou o priemere 205mm. Po navŕtaní diery cez stenu sa vloží EPE potrubie, nastaví mierny sklon do exteriéru, aby kondenz nezišiel smerom dnu. Potrubie sa dá s vonkajším presahom dostatočným na to, aby sa tam zmestilo dodatočné zateplenie domu. Následne sa zaizoluje montážnou penou.

Rozvody potrubí:

Obvykle je uloženie nad SDK stropom, ale sú aj iné typy uloženia. PE potrubie pre rozvod interiérového vzduchu musí byť vždy uložené v izolácii domu alebo pod izoláciou v interiéri kvôli kondenzácii v zime. Ak si nie ste istí vrstvou izolácie, ktorá má byť nad ním, odporúča sa obrátiť sa na odborníka, aby vypočítal rosný bod v danej hrúbke izolácie pre Vaše tepelné podmienky. Ak izoláciou vedú rekuperačné rozvody, dajte si veľký pozor, aby sa nenachádzali v hornej časti izolácie.

Výberom vhodnej trasy potrubia je montáž rekuperácie jednoduchšia, čím sa ušetrí množstvo práce sebe alebo montážnikom. Vyhnite sa vedeniu potrubia cez chladné miesta, keď to inak nejde, dôkladne ich tepelne zaizolujte. Ak sú podobne dlhé trasy, nie je zvyčajne čo regulovať. Ak sú rozdielne, na menších musíte zvýšiť tlakovú stratu (napr. na výustke v miestnosti), dlhšie trasy nechajte otvorené čo najviac.

Výustky:

V miestnosti je takmer jedno, kde výustky dáte. Pre sadrokartónový strop so vzduchovou medzerou sa používajú špeciálne boxy, ktoré predlžujú potrubie k hranici stropu miestnosti, ak je potrubie vyššie nad izoláciou (napr. pod 1. vrstvou izolácie 25cm a prekryté 15cm minerálnou vatou, alebo v fúkanej izolácii). Tieto boxy sú podobné plastovým, ale sú z pozinkovaného plechu a s vnútornou tlmiacou izoláciou, sú odolnejšie proti mechanickému poškodeniu.

Rozvody a hlavne umiestnenie distribučných vývodov sa ešte počas montáže konzultuje so staviteľom, aj vzhľadom na dosiahnutý dizajn stropov (súlad napríklad so svetlami) a umiestneniu nábytku.

Realizácia montáže

Prvá etapa montáže (potrubia a rozdeľovacie boxy):

Pokiaľ je stavba už uzavretá, tzn. ak sú nainštalované všetky okná a vonkajšie dvere, nastáva ideálny čas pre montáž potrubia. Na základe podkladov by mali byť pripravené inštalačné otvory (tzv. prestupy konštrukciami). Po odkonzultovaní a vyladení návrhu a cenovej ponuky sa so zákazníkom dohodne termín montáže, ktorý závisí hlavne od pripravenosti stavby.

1. V 1. etape sa montujú rozdeľovacie boxy nad miestom určenia rekuperačnej jednotky, ktoré sú opatrené ešte silnými tlmičmi hluku.
2. S rozdeľovacími boxami sa vytiahne aj sanie a výfuk z exteriéru.
3. Následne sa už realizujú samotné rozvody vzduchu, obvykle je uloženie nad SDK stropom, ale sú aj iné typy uloženia.
4. Po inštalácii sa potrubie zaslepí, aby nedošlo počas nasledujúcich prác k znečisteniu systému.

Druhá etapa montáže (rekuperačná jednotka):

Rekuperačná jednotka sa objednáva s predstihom, kvôli jej dodacej lehote, ktoré sú u rôznych výrobcov rôzne dlhé. Pripravenosť stavby je na dohode, ale ideálne je kompletne urobená interiérová maľovka a vonkajšia stierka.

UPOZORNENIE: Mnoho klientov sa obracia s požiadavkou nainštalovania jednotky skôr, než nastane situácia popísaná v tejto etape. Dôvodom je snaha urýchliť procesy vysušenia a pod. Pokiaľ sa na stavbe vykonávajú akékoľvek remeselné práce, vzniká riziko vysokej prašnosti (brúsenie SDK a pod.). Tento stavebný prach v kombinácii s vlhkým prostredím môže trvalo poškodiť jednotku a celý systém. Týmto situáciám je dobré predchádzať.

Rekuperačná jednotka sa osadí, skontroluje a následne spustí. Následne sa vystaví záručný list.

Montáž lokálnej rekuperácie - príklad (MELTEM WRG-II):

Montáž lokálnej rekuperačnej jednotky je pomerne jednoduchá, ak sú pripravené otvory a postupuje sa podľa šablóny.

1. Príprava dier cez obvodovú stenu: Použite jadrové vŕtanie alebo obyčajné sekacie kladivo (podľa stavu interiéru domu). Ak je dom už finálne zateplený, odporúča sa jadrové vŕtanie (existuje aj suché bez chladenia vodou), diera je potom krajšia na pohľad a ľahšie sa opraví okolie, alebo sa použije výustka, ktorá okolie zakryje.
2. Montážna šablóna: Na jednoduchú a správnu montáž používajte montážnu šablónu. Je do detailov prepracovaná a výrazne uľahčí montáž aj tomu, kto montuje rekuperáciu prvýkrát. Správne osadená šablóna je základom úspechu a bezproblémovej montáže. Dodržujte pokyny na šablóne.
3. Osadenie potrubia: Jediný bod, na ktorý si treba dať extra pozor, je správne osadenie potrubí cez stenu. Nepodceňte tento bod, je to základ dobrej a bezproblémovej funkčnosti lokálnej rekuperačnej jednotky.
4. Osadenie vonkajšej výustky: Použite originálne výustky Meltem. Ich funkčnosť spočíva v tom, že sú osadené na potrubie, teda kondenzát vytečie cez výustku, nie po fasáde popod ňu ako sa deje pri výustkách osadených do potrubia.
5. Zapenenie potrubia PUR penou: Zvyčajne je lepšie vyvŕtať väčšie diery ako je potrubie, potom sa potrubie dá ľahko vyspádovať. Všetky medzery dôkladne vypeňte PUR penou. Zabránite prefukovaniu a nežiaducemu vzniku kondenzátu. Najdlhšie trvá, kým zaschne PUR pena okolo potrubia.
6. Pripojenie elektrického kábla: Lokálnu rekuperačnú jednotku otvorte a odmontujte krytku na zapojenie elektrického kábla. Ak si to nevšimnete, budete osadenú jednotku musieť vešať na dvakrát. Zapojenie jednotky je ľahké. Jednotka má svorkovnicu na jednoduché zapájanie. „Nulák na nulák“, „fáza na fázu“. Tretí kábel v jednotke je signálny na pripojenie ďalšieho zariadenia. Jednotka je z plastu, uzemnenie sa nepripája.
7. Odstránenie montážnej šablóny a skrátenie rúr: Montážnu šablónu odstráňte až po dobrom zatvrdnutí PUR peny. Ak sú okolo potrubí ďalšie medzery, vypeňte aj tie. Potom v interiéri odrežte potrubia zarovno steny a zahlaďte ostré hrany potrubia.
8. Osadenie rekuperačnej jednotky na stenu: Keď je všetko nachystané, osadí sa rekuperačná jednotka na stenu. Pri osádzaní sa natrú tesnenia na jednotke niečím mastným (neškodným), aby sa jednotka ľahšie osádzala na potrubia. Priskrutkuje sa na stenu skrutkami z balenia a za pár minút je hotovo.

Údržba rekuperačného systému

Rekuperácia je takmer bezúdržbová. Systém vetrania s rekuperáciou Vám šetrí prácu s otváraním okien, ale občas aj on potrebuje Vašu starostlivosť.

• Filtre: Pravidelne čistite a meňte filtre. Prvá kontrola filtrov by pri novostavbách aj rekonštrukciách mala byť najneskôr do 3 mesiacov od nasťahovania. Ďalší interval závisí od prostredia, v ktorom žijete. Obvykle je nutná výmena filtrov 2x do roka. Pri všetkých jednotkách sa snažíme o čo najprijateľnejšiu cenu filtrov.
• Sifón na odvod kondenzátu: Občas vyčistite sifón na odvod kondenzátu, inak sa upchá.
• Výmenník a ventilátory: Takmer nikdy nemusíte čistiť výmenník ani ventilátory.
• Čistenie celého systému a jednotky: Raz za 5 rokov by ste mali myslieť na čistenie celého systému a jednotky. Pretože sa jedná o špecializovanú prácu a je nutná dobrá znalosť čistených materiálov, mali by ste nechať túto činnosť na odborníkov.

Zateplenie a rekuperácia

Ako odborníci na zateplenie domu sa často stretávame s problémom, že majitelia najprv postavia hrubú stavbu s rekuperáciou, až potom zavolajú zatepľovaciu firmu. Pre zachovanie vzduchotesnosti otvorov musíme každý prestup cez parozábranu ošetriť špeciálnou prechodovou manžetou. Ide o samolepku s integrovaným gumovým tesnením, ktorá sa aplikuje na parozábranu v mieste prestupu. Vopred nainštalované rekuperačné rozvody znemožňujú použitie manžiet, v takom prípade sa nemôže garantovať štandardná 25-ročná záruka na materiál.

Odporúčame vypracovať projekt rekuperácie, pretože správna poloha rekuperačných vývodov je kľúčová. Poraďte sa s nami ešte pred začatím stavebného procesu. Poskytujeme bezplatné poradenstvo ohľadom nadväzujúcich stavebných prác s cieľom zachovania celistvosti izolácie.
