V moderných administratívnych budovách je kladený veľký dôraz na zabezpečenie tepelnej pohody vnútorného priestoru. To zahŕňa komfortnú distribúciu tepelne upraveného vzduchu, ktorá je optimalizovaná na základe hygienických noriem na osobu, nízku hladinu vyžarovaného akustického výkonu klimatizačných zariadení a kontrolovanú rýchlosť prúdenia vzduchu v pobytovej zóne.
Prípadové štúdie a technické riešenia

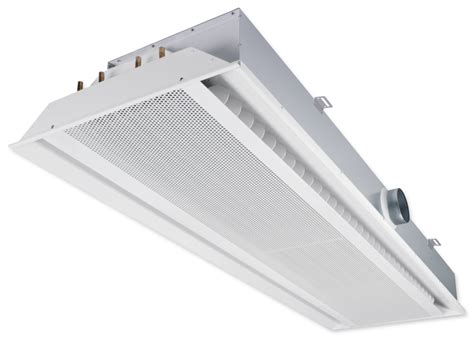

Typickým príkladom implementácie týchto požiadaviek je budova Aviatika v administratívnom centre Waltrovka v Prahe. V tejto budove boli použité indukčné jednotky TROX, model DID632, prevažne s dĺžkou 1200 mm. Rovnaký typ jednotiek bol inštalovaný aj v ďalších budovách tohto areálu - Mechanika a Dynamika.
Princíp fungovania týchto indukčných jednotiek spočíva v tom, že cirkulačný vzduch je vedený cez vodný výmenník, ktorým prúdi chladiaca voda. Týmto procesom dochádza k ochladeniu vzduchu. Dôležitým parametrom je, aby vstupná teplota chladiacej vody do výmenníka v indukčnej jednotke bola vždy nad rosným bodom cirkulačného vzduchu. Jednotky sú navrhnuté tak, aby mohli zabezpečovať nielen chladenie priestoru (pomocou dvojrúrkového výmenníka), ale v štvorrúrkovom variante dokážu priestor aj vykurovať.
Výhodou indukčných jednotiek oproti fan-coilom je absencia akýchkoľvek točivých prvkov, čo znižuje hlučnosť a potrebu údržby. Použitie indukčných jednotiek je možné do inštalačnej výšky 4 metrov. Celkový chladiaci výkon systému je výsledkom kombinácie chladu dodávaného primárnym vzduchom a chladu získaného z cirkulačného vzduchu. V závislosti od konštrukcie jednotky a použitých výfukových trysiek môže byť napríklad jeden diel primárneho vzduchu zmiešaný až so šiestimi dielmi indukovaného vzduchu z priestoru.
Pri návrhu systému je kľúčové, aby prietok primárneho čerstvého vzduchu zodpovedal hygienickej dávke čerstvého vzduchu na osobu, ktorá sa obvykle pohybuje v rozmedzí 36 - 38 m³/h na osobu. Indukčné jednotky plnia funkciu distribučného prvku, čo je zohľadnené aj tvarom ich výstupnej štrbiny. Navyše, v závislosti od architektonických požiadaviek, môžu mať jednotky integrovaný odsávací alebo prívodný diel.
V budove AC ENTERPICE v Prahe boli pre systém chladenia a kúrenia taktiež použité indukčné jednotky TROX, model DID632, v štvorrúrkovom variante. Tieto jednotky boli umiestnené rovnobežne s celopresklenou fasádou objektu. Významnou výhodou tohto systému je úspora investícií súvisiacich s odvodom kondenzátu (ktorý v tomto prípade odpadá) a s elektrickou inštaláciou (nie je nutné napájať točivé prvky ako ventilátory a čerpadlá). Tým sa eliminujú problémy s hlučnosťou a komfort je zabezpečený efektívnou distribúciou vzduchu.
Ako už bolo spomenuté, indukčné jednotky sú dostupné v dvojrúrkovom (len chladenie) alebo štvorrúrkovom variante výmenníka (chladenie a kúrenie). Použitie štvorrúrkového výmenníka umožňuje výrazne redukovať investičné náklady na inštaláciu vykurovacieho systému.
V novo postavenej administratívnej budove Geminy ACEP Pankrác boli na základe CFD analýzy implementované indukčné jednotky TROX DID632 v štvorrúrkovom variante pre chladenie i vykurovanie. Táto budova tak nevyužíva žiadne statické vykurovanie. Toto riešenie je obzvlášť výhodné pri novostavbách, kde moderné technické vlastnosti okien, obvodového plášťa a strechy eliminujú potrebu dodatočného vykurovania.
V praxi to znamená, že popri dodržaní vnútornej teploty je garantovaný aj optimálny teplotný rozdiel medzi teplotou vo výške členkov a teplotou v úrovni hlavy sediacej osoby, čím sa zabezpečuje vysoký komfort. Systém klimatizácie s indukčnými jednotkami bol v Českej republike prvýkrát použitý už v roku 2006 pre administratívnu budovu Stará celnice v Prahe.
Spoločnosť TROX a jej prínos
TROX je medzinárodná spoločnosť špecializujúca sa na vývoj, výrobu a predaj komponentov, zariadení a systémov pre vzduchotechniku a klimatizáciu. Spoločnosť bola založená v roku 1951 a dnes pôsobí v 28 krajinách na piatich kontinentoch, pričom prevádzkuje štrnásť výrobných závodov. Jej obchodné zastúpenia sú aktívne v sedemdesiatich krajinách sveta.
Inovatívne systémy klimatizácie s odvodom tepla do vody
Klimatizácia s odvodom tepla do vody predstavuje inovatívny systém, ktorý nachádza čoraz širšie uplatnenie nielen v komerčných budovách, ale aj v moderných domácnostiach. Tento systém funguje na podobnom princípe ako tradičné klimatizácie, avšak s kľúčovým rozdielom: namiesto odvádzania tepla do vzduchu sa teplo odvádza priamo do vody. Tento proces je nielen veľmi efektívny, ale aj ekologickejší.
Výhody a nevýhody
Medzi hlavné výhody klimatizácie s odvodom tepla do vody patrí:
- Účinnosť: Systém dosahuje vyššiu efektivitu pri nižších nákladoch na energiu v porovnaní s tradičnými klimatizačnými systémami.
- Ekologickosť: Odvádzanie tepla do vody prispieva k zníženiu emisií skleníkových plynov.
- Flexibilita: Možnosť integrácie s inými zdrojmi energie, ako sú solárne panely alebo tepelné čerpadlá.
Medzi potenciálne nevýhody a výzvy patria:
- Počiatočné náklady: Inštalácia takéhoto systému môže byť finančne náročnejšia.
- Údržba: Systémy vyžadujú pravidelnú údržbu na zabezpečenie optimálnej efektívnosti a dlhej životnosti.
Aplikácie a technológie
Tento systém nachádza uplatnenie v rôznych prostrediach, od obytných domov po komerčné budovy, vrátane bytových komplexov a kancelárskych budov. Rýchly vývoj technológií prináša inovácie ako inteligentné ovládanie a efektívna integrácia s obnoviteľnými zdrojmi energie.
Haier HVAC Solutions - Super Aqua - German
Očakáva sa rastúci dopyt po klimatizácii s odvodom tepla do vody, podporený legislatívnymi zmenami a potrebou energetickej účinnosti.
Revolučný systém Haier MULTI 3S
Predstavujeme revolučný systém Haier MULTI 3S, ktorý kombinuje klimatizáciu s tepelným čerpadlom na ohrev teplej vody. Tento systém, ktorý je možné prevádzkovať s zásobníkmi na 100 alebo 200 litrov a pripojiť k nemu 2 alebo 3 vnútorné klimatizačné jednotky Haier, je pripravený na celoročnú prevádzku. Umožňuje fungovanie klimatizácie v režime vykurovania, pričom ako záloha v zásobníku vody slúži elektrická patróna.
Pre komerčné využitie je tento systém mimoriadne cenný. Napríklad pri prevádzke servera s tepelným ziskom 5 kW, ktorý vyžaduje celoročné chladenie, je možné získať celoročne teplú vodu zdarma. Podobne sa tento systém rekuperácie tepla dá využiť všade, kde vznikajú veľké tepelné zisky a je potrebné celoročné chladenie, ako sú kuchyne, práčovne alebo výrobné linky.
Systém Haier MULTI 3S bol uvedený na trh v rámci veľtrhu Aquatherm 2024. Dovtedy sú dostupné obľúbené systémy Split a Multisplit Haier, ako aj samostatné ohrievače/zásobníky teplej vody s integrovaným tepelným čerpadlom.
Mobilné klimatizácie: Ekonomické riešenie pre letné dni
Jednodielne prenosné klimatizácie predstavujú ekonomicky prijateľné riešenie na ochladenie priestoru počas horúcich letných dní. Tieto jednotky nasávajú teplo z miestnosti a vyfukujú chladný vzduch späť dovnútra. Odpadové teplo je odvádzané do vonkajšieho priestoru pomocou teplovzdušnej trubice, ktorá je zvyčajne zakončená násadkou pre privreté okno.
Je dôležité poznamenať, že odvodom horúceho vzduchu von vzniká v miestnosti podtlak, ktorý sa čiastočne kompenzuje nasávaním vzduchu z vonkajších priestorov alebo iných miestností. Z tohto dôvodu nie je možné očakávať, že chladný vzduch sa efektívne rozvedie do ďalších miestností. Pre zvýšenie efektivity chladenia je vhodné zabezpečiť čo najlepšie tesnenie okolo výfukovej trubice.
Haier HVAC Solutions - Super Aqua - German
Pokročilé funkcie klimatizácií Midea
Moderné nástenné klimatizačné jednotky, ako napríklad modely Midea Breezeless E, ponúkajú pokročilé funkcie pre maximálny komfort a hygienu:
- Jemné prúdenie vzduchu (Breezeless): Minimalizuje priamy studený prúd vzduchu a zabezpečuje rovnomernejšie rozloženie chladného alebo teplého vzduchu v miestnosti.
- Čistenie a dezinfekcia vzduchu (Ionizátor Air Magic+): Uvoľňuje záporné ióny, ktoré pomáhajú neutralizovať znečistenie, alergény a pachy.
- Inteligentné ovládanie teploty a otáčok ventilátora: Zabezpečuje nerušený spánok.
- Funkcia Active Clean 56°C: Ohrieva výmenník na 56°C, čím pomáha redukovať baktérie, plesne a nečistoty.
- Diaľkové ovládanie: Umožňuje ovládať klimatizáciu na diaľku (zapnutie/vypnutie, zmena režimov, nastavenie teploty).
- Frost Protect 8°C: Temperovanie na cca 8°C proti premrznutiu priestoru.
V porovnaní so štandardnými nástennými jednotkami bez funkcie Breezeless, tieto modely poskytujú citeľne vyšší komfort vďaka minimalizácii prievanu. Funkcie ako samočistenie a ionizátor zabezpečujú hygienickejšiu prevádzku.
Klimatizácie Midea Breezeless E sú tepelné čerpadlá vzduch-vzduch a sú vhodné aj na vykurovanie. Funkcia Breezeless sa vzťahuje na špecifický spôsob distribúcie vzduchu. Ionizátor síce prispieva k zlepšeniu kvality vzduchu, ale nenahrádza plnohodnotnú čističku vzduchu. Funkcia Active Clean 56°C pomáha obmedziť mikrobiologické znečistenie.
Tieto jednotky je možné ovládať na diaľku a sú kompatibilné s multi-split systémami.
Spoločnosť Midea
Midea je globálna technologická skupina so silným zázemím vo výrobe a vývoji domácej techniky a HVAC systémov. Pôsobí na medzinárodných trhoch a patrí medzi najväčšie globálne spoločnosti, čo potvrdzuje aj jej umiestnenie v rebríčku Fortune Global 500.
Pri správnom návrhu výkonu a kvalitnej montáži klimatizačných systémov je výsledkom stabilný komfort, rozumná spotreba energie a dlhá životnosť zariadenia. Je dôležité, aby montáž klimatizácie, uvedenie do prevádzky a plnenie chladivom (napr. R32) vykonával certifikovaný technik v súlade s platnými predpismi.
