Rekuperácia a sadrokartónové podhľady: Komplexný sprievodca

Systémy rekuperácie sú nevyhnutnou súčasťou moderných stavieb, ktoré kladú dôraz na energetickú efektívnosť a zdravé vnútorné prostredie. Hoci technológia existuje už desaťročia, jej správny návrh a realizácia sú často podceňované, čo vedie k suboptimalizácii komfortu, vyššej spotrebe energie alebo generovaniu hluku. Rekuperácia nie je len "krabica" s ventilátorom a výmenníkom, ale komplexný systém zahŕňajúci rozvody, ventilačné boxy, výustky, potrubia a centrálnu jednotku.

Proces inštalácie rekuperácie sa odvíja od použitých rozdeľovačov vzduchu, ktoré existujú v dvoch základných typoch:

• Rozdeľovače s nízkou výškou (cca 10 cm): Ideálne na umiestnenie nad rekuperačnú jednotku alebo v jej bezprostrednej blízkosti. Je dôležité pamätať na to, že do rozdeľovača vedú potrubia DN 160 a väčšie, ktoré vyžadujú priestor na umiestnenie.
• Rozdeľovače s pripojením potrubí z jednej strany: Zjednodušujú montáž rekuperácie, pretože všetky potrubia systému sa pripájajú na jednej strane. Odporúčané umiestnenie je priamo nad rekuperačnú jednotku, na stenu alebo v jej bezprostrednej blízkosti.

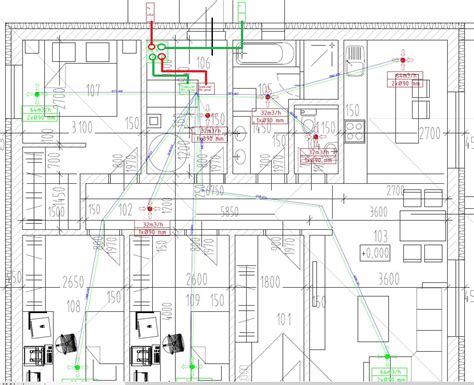

Umiestnenie potrubí rekuperácie

Najdôležitejším aspektom pri montáži rekuperácie je správne umiestnenie prívodov a odvodov vzduchu do jednotlivých miestností. Potrubia rekuperácie je zvyčajne potrebné umiestniť tak, aby neboli viditeľné. Najjednoduchšie sa realizujú pomocou flexibilných plastových potrubí s priemerom 75 mm alebo 90 mm.

Rekuperácia v sadrokartónovom podhľade

Najčastejšia a často aj najschodnejšia cesta je umiestniť potrubia v sadrokartónovom strope. Tento spôsob je ideálny, keď je v dome použitý sadrokartónový strop so vzduchovou medzerou. Pokiaľ je poloha potrubí vyššie nad izoláciou a je potrebné ich predĺženie na hranicu stropu miestnosti (napríklad potrubie pod 1. vrstvou izolácie o hrúbke 25 cm, prekryté 15 cm minerálnou vatou, alebo umiestnené vo fúkanej izolácii), používajú sa špeciálne boxy.

Existujú plastové boxy s rovnakým označením ako iné typy, ale aj boxy z pozinkovaného plechu s vnútornou tlmiacou izoláciou. Boxy z pozinkovaného plechu sú odolnejšie voči mechanickému poškodeniu počas výstavby a preferujú sa v miestach s vyšším rizikom poškodenia.

Alternatívne spôsoby uloženia potrubí

Existujú aj iné typy uloženia rozvodov vzduchu, ktoré sa používajú v závislosti od konštrukcie domu a dizajnových požiadaviek:

• Nad priznaným stropom: V prípadoch, keď je potrebné zachovať priznaný strop bez sadrokartónu, je možné potrubia natiahnuť ponad strop. Toto riešenie si vyžaduje osobitnú pozornosť pri tepelnej izolácii potrubí.
• V podlahe poschodia: V poschodových domoch je možné potrubia s priemerom 75 mm elegantne skryť do podlahy poschodia.
• Priamo v stropnej doske: V zahraničí bežný spôsob spočíva v umiestnení potrubí rekuperácie priamo do stropnej dosky už počas betonáže. Po zaliatí sú potrubia chránené pred poškodením.

V prípade, že je akceptovateľné použiť sadrokartón iba v chodbe, je možné realizovať rozvody v chodbe a do jednotlivých miestností prejsť s rozvodom ukončeným výustkou priamo na priečke. V miestnostiach sa potom rozvody nerobia a strop zostáva priznaný. Takto riešená rekuperácia je po správnom vyregulovaní funkčná aj bez dlhých rozvodov.

Typy potrubí pre rozvod vzduchu

Systém rozvodov vzduchu existuje v rôznych dimenziách potrubia. Odporúča sa používať 90 mm systém kvôli nižším tlakovým stratám a menšej spotrebe potrubia. Základné typy potrubia používané v rekuperácii sú DN75 a DN90. Oba typy sú konštrukčne a vzhľadovo zhodné, líšia sa len rozmermi.

Potrubie DN75

• Základné vlastnosti: dĺžka zvitku 50m, vonkajší priemer 75mm, polomer ohybu 290mm.
• Výhody: dobré využitie v prípade malej sadrokartónovej dutiny v podhľade, jednoduchšie umiestnenie do vrstiev podlahy.
• Nevýhody: menší prietok vzduchu ako pri DN90, preto sú potrebné častejšie dve potrubia do jednej výustky.

Potrubie DN90

• Základné vlastnosti: dĺžka zvitku 50m, vonkajší priemer 90mm, polomer ohybu 330mm.
• Výhody: univerzálne využitie vzhľadom na vyšší prietok vzduchu. Spravidla postačuje jedno potrubie do jednej výustky, čo znamená menej potrubia celkovo.
• Nevýhody: väčšie priestorové nároky ako pri potrubí DN75.

Pri výbere vhodnej trasy potrubia je možné značne zjednodušiť montáž rekuperácie. Je dôležité vyhnúť sa vedeniu potrubia cez chladné miesta a v prípade nevyhnutnosti ich dôkladne tepelne zaizolovať.

Antibakteriálne a iné typy potrubí

Flexibilné potrubia sa líšia farbou, ktorá slúži najmä ako marketingové odlíšenie. V systémoch rekuperácie sa používajú:

• Antibakteriálne potrubia: Zvyčajne zelenej alebo bielej farby. Majú vnútornú stranu s antibakteriálnymi a protiplesňovými prímesami.
• Potrubia s inou farbou (napr. modrá): Konštrukčne, rozmerovo aj materiálovo sú totožné s antibakteriálnymi potrubiami, ale vnútorná strana nie je vybavená dôležitými antibakteriálnymi a protiplesňovými prímesami.
• Potrubia tmavočervenej farby: Tvarovo aj vzhľadovo sú podobné potrubiam na rozvod vzduchu, avšak ich špecifické použitie nie je v texte ďalej definované.

Princíp funkcie a výhody rekuperácie

Rekuperácia je technológia, ktorá umožňuje spätné získavanie tepla pri vetraní. Vďaka nej je možné privádzať čerstvý vzduch do interiéru s minimálnou stratou tepla. V zimných mesiacoch sa čerstvý vzduch ohrieva pomocou tepla z odvádzaného odpadového vzduchu, čím sa dosahuje účinnosť výmeny tepla až 90 %. V lete môže systém fungovať naopak a ochladzovať privádzaný čerstvý vzduch.

Výhody rekuperácie:

• Zdravé vnútorné prostredie: Zabezpečuje neustálu výmenu vzduchu, čím znižuje vlhkosť, eliminuje plesne a odstraňuje škodlivé látky a pachy.
• Úspora energie: Minimalizuje tepelné straty pri vetraní, čím znižuje náklady na vykurovanie a chladenie.
• Komfort: Zaisťuje stálu dodávku čerstvého a prefiltrovaného vzduchu bez nutnosti otvárania okien, čo je výhodné najmä v hlučných alebo znečistených lokalitách.
• Hygienický aspekt: Vďaka neustálemu vetraniu sa predchádza tvorbe plesní a zabezpečuje sa svieži vzduch.

Montáž a prevádzka rekuperačných jednotiek

Montáž rekuperačnej jednotky Meltem je pomerne jednoduchá a zvládnu ju aj domáci majstri. Proces zahŕňa naznačenie a vyvŕtanie otvorov cez stenu, osadenie potrubí v spáde smerom von a pripevnenie jednotky na stenu. Elektrické zapojenie jednotky je štandardné 230V a nevyžaduje špeciálne zručnosti.

Umiestnenie jednotky

Rekuperačná jednotka by mala byť umiestnená v teplom priestore (ideálne nad 15 °C), s dostatočným priestorom okolo pre zapojenie a údržbu. Odporúča sa ponechať aspoň 15 cm priestoru po bokoch a na spodku jednotky, a 30 cm voľného miesta z vrchu, aby sa zabránilo recirkulácii vyfukovaného vzduchu.

Jednotka musí byť namontovaná na obvodovú stenu, pretože nasáva a vyfukuje vzduch priamo von a kondenzát vykvapkáva do exteriéru. Umiestnenie tesne nad podlahou nie je z funkčného hľadiska problematické, avšak je potrebné dbať na výšku vonkajších potrubí, aby sa predišlo nasávaniu prachu alebo snehu.

Filtre a údržba

Rekuperačná jednotka má dva filtre: jeden na prívode vzduchu (zvyčajne triedy F7 pre jemnú filtráciu) a druhý na odvode (triedy G4 pre hrubšiu filtráciu, slúžiaci ako ochrana výmenníka). Odporúča sa meniť filtre aspoň raz ročne, v závislosti od lokality a údržby. Povysávanie filtrov môže predĺžiť ich životnosť.

Jednotka má nízku spotrebu elektriny (od 5 W do 50 W) a je veľmi tichá (hlučnosť od 8 dB). Funguje aj v zime, pričom disponuje automatickým odmrazovaním.

Ovládanie a integrácia

Jednotky Meltem je možné ovládať cez mobilnú aplikáciu pomocou dokúpeného mini modemu Gateway. Pre integráciu s inteligentnými systémami v dome (napr. Loxone, KNX-BUS) je potrebné objednať jednotku s podporou MOD bus.

Časté otázky a riešenia

• Výkon jednotky a veľkosť priestoru: Výrobca odporúča pre optimálne vetranie jednu jednotku na 50 m². Jednotka však dokáže odvetrať aj väčšie priestory, len to trvá dlhšie. V prípade potreby je možné použiť viac jednotiek pre väčšie domy.
• Odvetranie viacerých miestností: Jedna jednotka zvládne odvetrať aj 3 miestnosti nad rámec odporúčania, avšak vzduch v niektorých miestnostiach nemusí byť optimálne kvalitný.
• Použitie ako digestor: Jednotka sa nesmie používať na odsávanie kuchynských mastnôt, ktoré by mohli poškodiť výmenník a viesť k strate záruky.
• Ovplyvnenie vlhkosti: Rekuperácia znižuje vlhkosť v priestore, čím pomáha predchádzať tvorbe plesní. Jednotky s vlhkostným senzorom reagujú na aktuálnu vlhkosť.
• Zníženie množstva radónu: Účinné vetranie pomocou rekuperácie znižuje množstvo radónu v miestnosti.

Rekuperácia nie je luxusný doplnok, ale prvok, ktorý mení dom na komfortnú zónu. Správnym výberom a návrhom systému možno dosiahnuť kvalitný výsledok s priaznivou cenovkou, čím sa zabezpečí zdravé vnútorné prostredie a úspora energií.
