Podlahové kúrenie: Rozdeľovače a výmenníky tepla

Rozdeľovač podlahového kúrenia je kľúčovým prvkom inštalácie podlahového kúrenia. Jeho správne pripojenie je zásadné pre efektívnu distribúciu tepla. Hlavnou úlohou rozdeľovača je rozdeľovať teplú vodu do jednotlivých vykurovacích okruhov a zároveň regulovať prietok vody v každom z nich. Prostredníctvom rozdeľovača sa nastavujú prietoky, odvzdušňuje sa celá inštalácia a kontroluje sa teplota v jednotlivých okruhoch. Dá sa teda povedať, že rozdeľovač je srdcom a riadiacim centrom inštalácie podlahového kúrenia.

Pri výbere rozdeľovača sa zvyčajne rozhoduje medzi mosadzným modelom, ktorý je pevnejší, a o niečo lacnejším rozdeľovačom z materiálu INOX. Počet vykurovacích okruhov je potom výsledkom projektovej dokumentácie, ktorá definuje počet vykurovacích sekcií.

Montáž a pripojenie rozdeľovača

Správny výber miesta montáže rozdeľovača je rovnako dôležitý ako výber samotného rozdeľovača. Ak nemáte k dispozícii projekt alebo nejde o novostavbu s presne určeným miestom, je potrebné zvoliť také umiestnenie, ktoré zohľadňuje funkčnosť miestností a zároveň umožňuje pohodlné pripojenie všetkých vykurovacích okruhov.

Prívod vykurovacieho média (vody alebo zmesi s glykolom) k rozdeľovaču pochádza zo zdroja tepla, napríklad z kotla. Je dôležité dodržať správny smer prietoku, ktorý je označený na rozdeľovači, pokiaľ nie je obojstranný.

Priemer prívodného potrubia by nemal byť príliš malý. V niektorých malých systémoch môže postačovať priemer 3/4", avšak vo väčšine prípadov je to nedostatočné. Voľba priemeru potrubia závisí od výkonu celej inštalácie a dĺžky potrubí. Príliš malé potrubie môže spôsobiť poklesy tlaku, znížený výkon a nadmerné opotrebovanie čerpadiel.

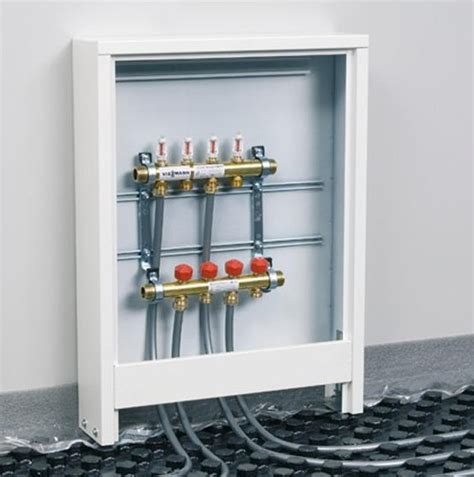

Ak rozdeľovač obsahuje samostatné komponenty, ako sú ventily s teplomermi, odvzdušňovače alebo rohové ventily, je potrebné ich pred montážou pevne zoskrutkovať. Následne sa rozdeľovač montuje do montážnej skrinky a upevňuje na stenu, zvyčajne pomocou montážnych konzol.

Vykurovacie sekcie podlahového kúrenia sa pripájajú na prívodnú a spiatočkovú lištu rozdeľovača podľa logického pravidla: prívod sekcie na prívodnú lištu a spiatočka na spiatočkovú lištu. Výstupy z líšt na sekcie majú štandardne rozmer 3/4" (DN20), pre ktoré sú potrebné špecifické spojky. Najčastejšie sa v rodinných domoch používajú rúry s hrúbkou 16 mm x 2 mm, zatiaľ čo 17 mm rúry sa používajú zriedkavejšie, najmä vo väčších budovách.

Dôležité je tiež označiť si, ktoré okruhy vedú do ktorých miestností, aby bola neskoršia údržba a regulácia jednoduchšia. Každá slučka by mala byť zreteľne označená.

Pri napúšťaní systému je potrebné otvárať všetky slučky postupne a pomaly napĺňať okruhy vodou, bez násilného pretláčania. V prípade potreby zníženia teploty prívodu sa používa zmiešavací ventil, no v niektorých systémoch nie je nevyhnutný.

Typy potrubí pre podlahové kúrenie

V ponuke sú rôzne druhy potrubí z rôznych materiálov a pre rôzne použitia. Najbežnejším typom potrubia pre rozvody kúrenia a vody je plastohliníkové potrubie (PEX-AL-PEX) s priemerom 16 mm. Plastohliníkové rúry sú vhodné pre všetky typy montáže, či už ide o radiátorové kúrenie, podlahové kúrenie alebo rozvody vody. Medzi ich hlavné výhody patria nízka cena, tuhosť a všestranné použitie.

Ostatné typy potrubí, ako napríklad PEX, PERT alebo polybutylén, sa používajú častejšie na špecifické typy aplikácií.

Výmenníky tepla pre podlahové kúrenie

Výmenník tepla pre podlahové kúrenie je zariadenie, ktoré umožňuje prenos tepelnej energie medzi dvoma okruhmi vykurovacej inštalácie - od zdroja tepla (napr. kotol, krb, tepelné čerpadlo) bez ich priameho miešania. Najčastejšie sa používajú doskové výmenníky tepla, ktoré oddeľujú okruh zdroja tepla od okruhu podlahového kúrenia, čím umožňujú prenos tepla z horúceho okruhu do podlahového kúrenia.

Kedy je výmenník tepla potrebný?

Nie každá inštalácia podlahového kúrenia vyžaduje výmenník tepla. Jeho použitie je nevyhnutné v nasledujúcich situáciách:

• Pripojenie k starším typom zdrojov tepla: Ak je zdrojom tepla zariadenie staršieho typu, ktoré pracuje v otvorenom systéme (napr. uhoľné kotly, krby, kotly na drevo), je potrebné oddeliť ho od moderného, uzavretého systému podlahového kúrenia. Otvorené systémy majú tendenciu vytvárať prostredie pre usadzovanie vodného kameňa a nie sú vhodné pre tenké rúrky podlahového kúrenia.
• Ochrana moderných zdrojov tepla: V niektorých prípadoch môže podlahové kúrenie potenciálne poškodiť moderný zdroj tepla, ako napríklad tepelné čerpadlo alebo kondenzačný kotol. Staršie inštalácie podlahového kúrenia mohli používať rúry bez antidifúznej bariéry, ktoré prepúšťajú kyslík do vody. Výmenník tepla zabráni prenikaniu kyslíka do hlavného okruhu systému, čím predĺži životnosť vykurovacieho systému.
• Rôzne vykurovacie médiá: Ak sa v okruhu podlahového kúrenia a v okruhu zdroja tepla používajú rôzne vykurovacie médiá (napr. voda v jednom a zmes vody s glykolom v druhom, alebo špeciálne upravená voda pre elektrodové kotly), výmenník tepla je jediným spôsobom, ako tieto systémy oddeliť.

V situáciách, keď zdroj tepla aj podlahové kúrenie pracujú v uzavretom systéme s moderným vykurovacím zariadením (kondenzačný kotol, kotol na biomasu, tepelné čerpadlo), výmenník tepla zvyčajne nie je potrebný.

Konštrukcia a výber výmenníka tepla

Doskový výmenník tepla sa skladá z balíka tenkých oceľových dosiek, ktoré vytvárajú kanály pre prúdenie dvoch oddelených médií. Teplo sa prenáša cez povrch dosiek. Prúdenie je zvyčajne usporiadané protiprúdovo pre zvýšenie účinnosti výmeny tepla.

Pri výbere výmenníka tepla je dôležité zohľadniť výkon vykurovacieho systému, teplotu prívodu a spiatočky a prietok vody. Pre podlahové kúrenie sa často používa väčšia plocha výmeny tepla kvôli relatívne nízkym prevádzkovým teplotám. Výrobca Nordic Tec odporúča minimálne 0,30-0,35 m² plochy dosiek na 100 m² podlahového kúrenia v novostavbách, avšak tento prepočet nie je univerzálny a musí zohľadňovať aj výkon zdroja tepla. V prípade predimenzovaného zdroja tepla je potrebné predimenzovať aj výmenník.

Montáž a časté chyby

Správna montáž výmenníka tepla má zásadný význam pre účinnosť celého systému. Odporúča sa inštalovať výmenník na mieste s ľahkým servisným prístupom, používať pred ním sitkové filtre a zabezpečiť vhodné obehové čerpadlá na oboch stranách.

Medzi časté chyby patrí použitie príliš malého výmenníka, čo môže viesť k poklesu teploty prívodu a obmedzeniu výkonu systému, a nedostatočná filtrácia vody, ktorá spôsobuje usadzovanie nečistôt.

Opletené výmenníky tepla - moderné riešenie pre estetické interiéry

Opletené výmenníky tepla predstavujú modernú generáciu vykurovacích telies, ktoré sú navrhnuté tak, aby nenarúšali vzhľad interiéru. Vykurujú bez zachytávania prachu a vďaka procesu ohrievania sa samočistia, čo im zaručuje takmer nekonečnú životnosť. Ich hlavnou výhodou je možnosť skrytého umiestnenia.

Princíp turbulentného prúdenia vzduchu zabezpečuje vysoké tepelné výkony na minimálnu plochu. V porovnaní s klasickými radiátormi potrebujú opletené výmenníky tepla menší objem vody, čo znamená rýchlejšie ohrievanie a možnosť kúriť len vtedy, keď je to potrebné.

Turbulencia vzduchu okolo drôtikov výmenníka spôsobuje, že prach zostáva pod telesom. Opletené výmenníky tepla je možné prispôsobiť atypickým interiérovým prvkom, zabudovať ako skryté kúrenie s využitím komínového efektu alebo použiť ako nenápadné podokenné vykurovacie telesá. Sú tiež vhodné do detských izieb, kúpeľní, priestoru za schodmi alebo ako tepelná clona pri veľkých presklených plochách.

Budúcnosť opletených výmenníkov tepla sa vidí najmä vo verejných priestoroch, kde je efektívne vykurovanie veľkých plôch s nízkymi nákladmi kľúčové.
