Rekuperácia pod sadrokartón: Informácie a rady pre správnu inštaláciu

Pri montáži systému vetrania s centrálnou pasívnou rekuperáciou tepla je dôležité vyvarovať sa častých chýb. Hoci je svojpomocná montáž možná, vždy je odporúčané využiť služby odborníka, ideálne autorizovaného projektanta a montážnika. Tento článok poskytuje informácie týkajúce sa inštalácie rekuperácie pod sadrokartón a rieši kľúčové aspekty, ako je umiestnenie komponentov a správne vedenie potrubí.

Základné princípy a komponenty rekuperácie

Centrálna pasívna rekuperácia tepla funguje na princípe výmeny teplého odpadového vzduchu za čerstvý vonkajší vzduch, pričom sa teplo z odpadového vzduchu využíva na predohrev čerstvého vzduchu. Tento proces umožňuje dosiahnuť až 90% účinnosť spätného získavania tepla, čo znamená, že pri vnútornej teplote 22°C a vonkajšej teplote -10°C môže byť prívodný vzduch ohriaty až na 19°C bez dodatočného elektrického ohrevu.

Medzi základné pojmy patria:

• Prívod vzduchu: Privádzanie čerstvého vzduchu do obytných priestorov.
• Odvod vzduchu: Odsávanie znehodnoteného vzduchu z priestorov (kuchyňa, kúpeľňa, WC).
• Sanie: Miesto, kde rekuperačná jednotka nasáva čerstvý vzduch z exteriéru.
• Výfuk: Miesto, kde rekuperačná jednotka vypúšťa odpadový vzduch do exteriéru.
• Tlmič hluku: Komponent určený na zníženie prenosu hluku v potrubnom systéme.

Inštalácia rekuperačnej jednotky

Rekuperačná jednotka by mala byť inštalovaná na dostatočne nosnú konštrukciu, ktorá neprenáša hluk. Pre podstropné jednotky je často potrebný priestor pre tlmiče hluku a ohyby sania a výfuku.

Jednotku nie je možné inštalovať do exteriéru. Ideálna okolitá teplota pre jednotku je v rozmedzí 5-50°C, pričom čím viac sa podobá interiérovým teplotám, tým menej tepla alebo chladu sa stratí cez steny jednotky.

Vhodné umiestnenie je napríklad v technickej miestnosti, ktorá nie je príliš vzdialená od centrálneho bodu distribúcie vzduchu. Nevhodné je umiestnenie na neizolovanú povalu alebo do nevykurovanej garáže, pokiaľ nie sú súčasťou tepelnej obálky budovy.

Dôležité aspekty pri inštalácii jednotky:

• Zabezpečenie voľného odtoku kondenzátu, aby nedošlo k jeho zamrznutiu.
• Príprava kabeláže pre napájanie, ovládač, internet, boost tlačidlá a čidlá.
• Nikdy nepoužívajte jednotku na dosúšanie stavby, pretože prach a nečistoty môžu spôsobiť jej trvalé poškodenie.

Rozvody vzduchu a ich umiestnenie pod sadrokartón

Rozvody vzduchu sú kľúčovou súčasťou systému rekuperácie a ich správne umiestnenie pod sadrokartónom je častým riešením v moderných stavbách.

Typy potrubí a ich vlastnosti:

• Pre rozvody do 200 mm sa odporúča použiť potrubie typu EPE (HR-WTW) alebo ADURO.
• Lacnejšie riešenia s potrubím typu SONO alebo ALU sa neodporúčajú, pretože v ohyboch strácajú svoje tepelné vlastnosti.
• Kvalitný tlmič hluku za rekuperačnou jednotkou je nevyhnutný.

Pri plánovaní rozvodov je dôležité zvážiť hlukové pomery v dome. Osvedčeným systémom pre rodinné domy je hviezdicovitý systém s rozdeľovacím boxom a flexibilným potrubím (s maximálnou dĺžkou 15 ma minimom ohybov).

Umiestnenie potrubí v konštrukcii:

• Najčastejšia a najschodnejšia cesta je umiestnenie potrubí v sádrokartónovom strope. Týmto spôsobom sú rozvody skryté a esteticky nenápadné.

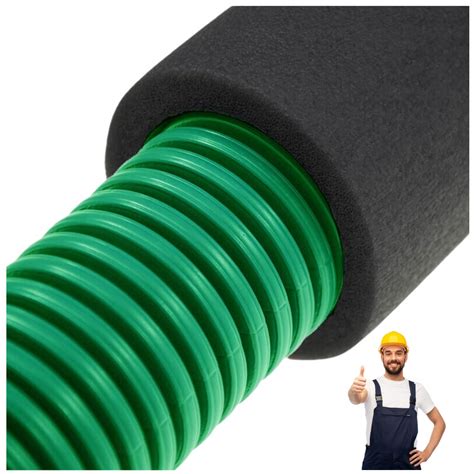

• V prípade potreby zachovania priznaného stropu bez sadrokartónu je možné potrubia natiahnuť ponad strop, ale je potrebné dbať na ich dostatočné tepelné zaizolovanie.
• V poschodových domoch je možné potrubia s priemerom 75 mm elegantne skryť do podlahy poschodia.
• V zahraničí sa využíva aj umiestnenie potrubí priamo do stropnej dosky počas betonáže.

Sadrokartónový strop je ideálnym riešením, pretože umožňuje jednoduché vedenie potrubí a montáž výustiek. Kotvenie sadrokartónu a prestupy všetkých inštalácií (elektrina, vzduchotechnika) sa musia starostlivo tesniť, aby sa zabezpečila vzduchotesnosť.

Fasádne prvky a umiestnenie výustiek

Fasádna stenová mriežka musí mať dostatočnú prietočnú plochu. Výfuk smerujúci na strechu (strešné hlavice) býva menej ekonomický a môže spôsobovať problémy s odvodom kondenzátu.

Výfukovaný vzduch nesmie ovplyvňovať sanie. Satie by malo byť umiestnené z najčistejšej strany domu. Netienená južná strana môže v lete prinášať problémy s prehrievaním nasávaného vzduchu.

Na sanie je vhodné inštalovať klapku riadenú servopohonom, zatiaľ čo na výfuku sa odporúča spätná klapka, pokiaľ sa neplánuje časté vypínanie systému.

Umiestnenie výustiek v interiéri:

• Ideálne umiestnenie výustky je čo najďalej od odvodnej výustky alebo vstupu do miestnosti.
• Pre detské izby sa odporúčajú smerovateľné ventily, ktoré umožňujú prispôsobiť prúd vzduchu.
• V prípade obmedzeného priestoru (napr. nízky strop) je možné výustky osadiť aj do hornej časti steny. V takýchto prípadoch je dôležité správne nasmerovať prúd vzduchu, aby nedochádzalo k tzv. skratu (čerstvý vzduch neodíde z miestnosti skôr, ako ju prevetrá). Na tento účel sa používajú trysky.
• Pre estetické riešenie inštalácie výustiek v blízkosti stropu sa odporúčajú hranaté trysky.

Výhody riadeného vetrania s rekuperáciou

Riadené vetranie s rekuperáciou tepla je nevyhnutnosťou v nových moderných stavbách s dôrazom na nízke energetické straty a tesnosť. Je tiež vhodné pre staršie rodinné domy po rekonštrukcii.

Hlavné výhody:

• Úspora energie: Využitie tepla odpadového vzduchu na ohrev čerstvého vzduchu.
• Komfort: Možnosť nastavenia času a výkonu vetrania, zabránenie výkyvom teplôt.
• Zdravé vnútorné prostredie: Zvýšenie výmeny vzduchu a zníženie vlhkosti, čím sa predchádza tvorbe plesní.
• Využitie v lete: Možnosť vychladzovania priestorov v noci, keď klesá vonkajšia teplota.

Pri rekonštrukciách starších domov je dôležité uvedomiť si, že po zateplení fasády a výmene okien sa často zníži prirodzená výmena vzduchu, čo môže viesť k zvýšeniu vlhkosti a zníženiu kvality vnútorného prostredia. Tieto problémy rieši práve riadené vetranie s rekuperáciou.
