Kotol na drevo a plyn v jednej miestnosti: Kľúčové normy a zásady bezpečnosti

Pri inštalácii vykurovacích zariadení, ako sú kotly, je často nevyhnutné vyhradiť samostatnú miestnosť. Táto miestnosť sa nazýva pec, kotolňa, ale najčastejšie sa stretávame s označením kotolňa. Vzhľadom na potenciálnu nebezpečnosť akéhokoľvek paliva, priestory určené na inštaláciu kotlov podliehajú prísnym bezpečnostným požiadavkám.

Regulačný rámec a normy

Dôležité je oboznámiť sa s platnými normami, hoci projekt kotolne v súkromnom dome by mala vždy vypracovať špecializovaná organizácia. Do polovice roku 2003 platili normy SNiP č. 2.04.08-87, ktoré boli od 1. júla 2003 nahradené normou SNiP 42-01-2002. Znalosť týchto noriem vám umožní lepšie pochopiť možnosti a obmedzenia pri výbere a inštalácii vykurovacieho zariadenia, ako aj posúdiť nevyhnutné úpravy priestorov.

V prípade akýchkoľvek otázok alebo nejasností je vhodné kontaktovať konštrukčné oddelenie organizácie pre zásobovanie plynom.

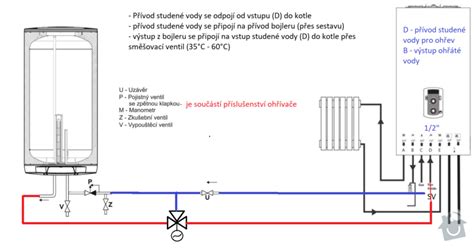

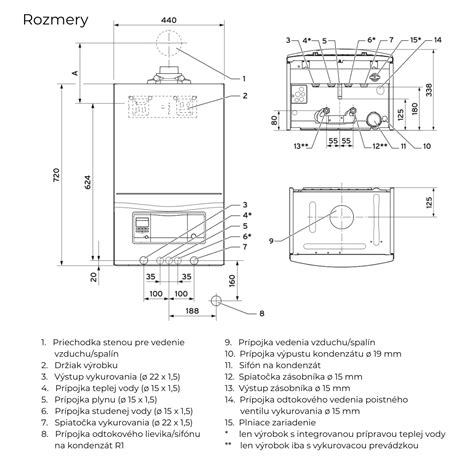

Ilustrácia schémy inštalácie plynového kotla spolu s ohrievačom vody.

Požiadavky na priestor kotolne

Aj pri inštalácii kotla s nižším výkonom, napríklad 20 kW, je možné ho umiestniť do samostatnej kotolne, ak je cieľom centralizovať všetky systémy podpory života na jednom mieste. Existujú však špecifické požiadavky na objem priestorov v závislosti od typu kotolne a výkonu kotla.

Prirodzené svetlo a vetranie

Každá kotolňa v súkromnom dome musí disponovať prirodzeným osvetlením. Plocha okien je normalizovaná: na každý 1 m³ objemu priestoru musí pripadnúť minimálne 0,03 m² zasklenej plochy. Okrem toho je nevyhnutné zabezpečiť účinné vetranie a odvod splodín horenia komínom.

Konštrukčné a protipožiarne požiadavky

Samostatné kotolne určené na inštaláciu plynových kotlov s výkonom do 200 kW musia byť od ostatných miestností oddelené nehorľavou stenou s požiarnou odolnosťou najmenej 0,75 hodiny. Vhodnými materiálmi sú tehla, škvárový blok alebo betón.

Ak je kotolňa umiestnená v suteréne alebo podzemí, minimálna veľkosť kotolne sa zväčšuje: k povinným 15 m³ sa pripočítava 0,2 m² za každý kilowatt výkonu použitý na vykurovanie. Steny a stropy susediace s inými miestnosťami musia byť parotesné.

Pec umiestnená v suteréne alebo podzemí, pri inštalácii zariadenia s výkonom od 150 kW do 350 kW, musí mať samostatný východ na ulicu. Steny prístavby s kotolňou nesmú byť spojené so stenami hlavnej budovy.

Ak plánujete rekonštrukciu alebo výstavbu domu, je nevyhnutné dodržať všetky uvedené požiadavky, inak vám projekt nebude schválený.

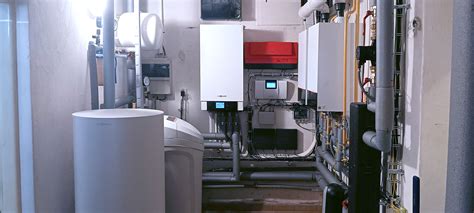

Vizualizácia kotolne s dvoma plynovými kotlami, umiestnenými na špeciálnom podstavci s dostatkom denného svetla.

Inštalácia kotlov v kuchyni

Plynové kotly s výkonom do 30 kW je možné inštalovať aj v kuchyni. Typ spaľovacej komory môže byť otvorený alebo uzavretý. Odvod spalín je možný do ventilačných potrubí (v bytoch), komína, alebo cez stenu na ulicu.

Nástenné kotly musia byť zavesené na nehorľavých stenách. Minimálna vzdialenosť od bočných stien by mala byť 10 cm. Ak steny nie sú nehorľavé, je povolená inštalácia na ťažko horľavé alebo horľavé materiály, avšak za podmienky ich pokrytia omietkou alebo protipožiarnou clonou.

Protipožiarna clona pre plynový kotol sa zvyčajne vyrába z oceľového plechu, pripevneného na tepelnoizolačný materiál s hrúbkou minimálne 3 mm (napr. azbestová lepenka alebo lepenka z minerálnej vlny). Takéto riešenia sa často používajú pri kotolňach s vysokým výkonom kotla (nad 200 kW).

Špecifické požiadavky pre samostatné kotolne

Pri inštalácii plynového zariadenia v samostatnej kotolni je nevyhnutné dodržať všetky normy. Ak ide o samostatnú miestnosť v obytnej budove, dvere vedúce z kotolne musia byť protipožiarne, schopné udržať oheň minimálne 15 minút. Na tento účel sú vhodné iba kovové dvere.

Ak sa v kotolni nachádza východ na ulicu, mali by byť dvere nevystužené (tzv. "slabo vystužené"), aby v prípade výbuchu mohli byť ľahko pretlačené tlakovou vlnou smerom von, čím sa minimalizuje riziko poškodenia domu.

Často sa do projektu zahŕňa aj požiadavka na prítomnosť otvoru v spodnej časti dverí s mriežkou, ktorý slúži na prívod čerstvého vzduchu.

Vetranie a odvod splodín

Výpočet ventilačného výkonu sa odvíja od objemu miestnosti. Objem miestnosti sa vynásobí tromi a pridáva sa približne 30% rezerva. Napríklad pre miestnosť s rozmermi 3x3x2,5 metra (objem 22,5 m³) je potrebná trojnásobná výmena vzduchu, teda 67,5 m³. Na zabezpečenie prirodzeného vetrania musí byť v spodnej časti steny umiestnený prívodný otvor s mriežkou.

Výfukové potrubie by malo byť vyvedené cez strechu, prípadne cez hornú časť steny.

Požiadavky na kotolne pre kotly na tuhé palivo

Pri kotoloch na tuhé palivo platia podobné požiadavky na objem, rozmery a materiály ako pri plynových kotoloch. Sú tu však špecifické požiadavky týkajúce sa inštalácie komína a miesta na skladovanie paliva.

Komín a skladovanie paliva

Prierez komína nesmie byť menší ako priemer výstupu kotla. Komín by mal byť navrhnutý s minimálnym počtom ohybov. V spodnej časti steny pre nasávanie vzduchu by mal byť vstup (okno) s plochou vypočítanou z výkonu kotla (napr. 8 štvorcových cm).

Kotol musí byť inštalovaný na nehorľavom základe. Ak sú podlahy v kotolni drevené, je potrebné položiť list azbestu alebo lepenky z minerálnej vlny a na vrch položiť plech.

Elektrické rozvody a kotly na kvapalné palivo

Pri použití kotlov na uhlie je vedenie elektrických rozvodov výhradne skryté, s možnosťou uloženia do kovových rúrok. Zásuvky by mali byť napájané z napätia 42 V a vypínače musia byť utesnené.

Kotly na kvapalné palivo generujú zvýšenú hladinu hluku a charakteristický zápach, preto ich inštalácia do kuchyne nie je ideálnym riešením. V samostatnej miestnosti je dôležité zabezpečiť dobrú zvukovú izoláciu a zabrániť šíreniu zápachu cez dvere. V tomto prípade je potrebné dbať na kvalitné tesnenie dverí.

Jak na plynový kotel - 1. část

Kombinované kotly na plyn a drevo

Kombinované kotly na plyn a drevo sú v podstate kotly na tuhé palivá s prídavným plynovým horákom. Tieto horáky sa dajú pomerne rýchlo vymeniť, čo robí kombinované kotly multifunkčnými.

Výhody a nevýhody kombinovaných kotlov

Výhody:

Úspora priestoru, najmä v menších domoch.
Možnosť prevádzky na dva druhy paliva, čo zvyšuje nezávislosť od jedného zdroja energie.
Takmer všetky modely sú energeticky nezávislé.
Možnosť použiť odolné liatinové výmenníky tepla.

Nevýhody:

Primitívna automatizácia alebo jej absencia.
Viac ako 95% prípadov sa plynový horák nepredáva ako súčasť balenia.
Často vyššia hladina hluku horákov v porovnaní so štandardnými plynovými kotlami.
Oceľové výmenníky tepla sú náchylné na koróziu.
Vyššie požiadavky na ťah komína, čo komplikuje výpočty.
Malý výber kombinovaných modelov.

Ekonomická a praktická stránka

Nákup samostatného plynového kotla a kotla na tuhé palivo môže byť často ekonomickejší ako obstaranie kombinovaného modelu. Účinnosť a funkčnosť samostatných modelov býva vyššia. Napríklad, rozpočtové plynové kotly majú účinnosť 88-92%, zatiaľ čo kombinované kotly môžu mať pri spaľovaní plynu účinnosť len 75-85%.

Jedinou významnou výhodou kombinovaného kotla môže byť jeho využitie v situáciách, keď je k dispozícii tuhé palivo za nízku cenu, alebo keď sa plánuje pripojenie plynu a dočasne je potrebné kúriť drevom.

Výber miesta pre plynový kotol v súkromnom dome

Voľba miesta pre plynové vykurovacie zariadenie závisí od jeho výkonu. Nízkovýkonné kotly (do 30 kW) sa často inštalujú do kuchyne. Pre kotly s vyšším výkonom (nad 30 kW) je vhodnejšie zabezpečiť samostatnú miestnosť, napríklad v suteréne alebo na prízemí.

V prípade bytových domov s dvoma alebo viacerými bytmi je pri vyššom výkone kotla nevyhnutné postaviť prístavbu.

Normy pre inštaláciu plynového kotla

Najprísnejšie požiadavky sa kladú na priestory určené na inštaláciu plynových jednotiek. Podľa súčasných predpisov je ich inštalácia povolená v nebytových priestoroch s kvalitným vetraním. Okrem toho musí plocha miestnosti zodpovedať výkonu jednotky a konštrukcii spaľovacej komory.

Kapacita a objem miestnosti

Pri spoločnej inštalácii kotla a plynového ohrievača vody sa ich výkony sčítajú. Je povolené inštalovať dva plynové spotrebiče v jednej miestnosti podľa nasledujúcich štandardov:

Plynové kotly s výkonom do 30 kW: minimálny objem miestnosti 7,5 m³.
Kotly s výkonom 30 - 60 kW: priestor viac ako 13,5 m³.
Pre inštaláciu výkonnejších kotlov: minimálny objem od 15 m³.

Požiadavky na inštaláciu v kuchyni

Pre umiestnenie plynového kotla do kuchyne platia špeciálne pravidlá:

Štvorcová plocha viac ako 15 m².
Výška stien nie menej ako 2,2 m.
Okno otvárajúce sa smerom von a vybavené nadsvetlíkom.
Na 1 m³ objemu miestnosti pripadá 0,03 m² plochy okna.

Ak je budova drevená, stena susediaca s kotlom musí byť pokrytá ohňovzdorným štítom, ktorý presahuje kotol o 10 cm zospodu a po stranách a pokrýva stenu zhora o 80 cm.

Pri podlahových modeloch sa pod ne inštaluje podklad z ohňovzdorného materiálu (tehla, keramická dlažba), ktorý vyčnieva o 10 cm zo všetkých strán kotla.

Okrem odsávacieho vetrania musí byť v spodnej časti dverí medzera na vstup čerstvého vzduchu, čím sa zabezpečí neustála cirkulácia.

Pri inštalácii vykurovacej jednotky je potrebné dodržiavať vzdialenosť medzi stenou a kotlom (viac ako 10 cm).

Požiadavky na samostatnú kotolňu (prístavbu)

Pri výstavbe prístavby na umiestnenie kotlového zariadenia je potrebné dodržiavať nasledujúce podmienky:

Základy prístavby sú oddelené od hlavnej budovy.
Konštrukcia a interiérová výzdoba sú vyrobené z ohňovzdorných materiálov.
Malta je zmiešaná na piesku.
Základ pre inštaláciu kotla sa nalieva samostatne.
Základňa je vytvorená nad povrchom podlahy o 15-20 cm.

Ďalšie požiadavky zodpovedajú podmienkam pre inštaláciu kotlov v nebytových priestoroch: ventilačný systém zabezpečujúci trojnásobnú výmenu vzduchu za hodinu, vzdialenosť medzi podlahou a stropom nie menej ako 2,5 metra, objem kotolne viac ako 15 m³, dodávka vody a odtok v podlahe, uzemnené elektrické zásuvky a prirodzené svetlo.

Pravidlá pre inštaláciu komína

Pre bezpečnú prevádzku plynového vykurovacieho zariadenia je nevyhnutné nielen dobré vetranie miestnosti, ale aj nepretržité odstraňovanie produktov spaľovania paliva. Komínové rúry musia byť navrhnuté a vyrobené podľa špecifických pravidiel.

Požiadavky na komínové systémy

Pripojenie komína k ventilačnému potrubiu nie je prípustné.
Komínové rúry sa vyrábajú z okrúhlej kovovej rúry (nerezová alebo uhlíková oceľ).
Priemer výfukového potrubia musí byť väčší ako odbočné potrubie kotla.
Pozdĺž dĺžky komína je povolené maximálne tri ohyby.
Kovovú komínovú rúru je možné doplniť azbestobetónovou rúrou, ale s minimálnou vzdialenosťou 500 mm od odbočnej rúry komína.
Výška komína závisí od tvaru strechy a miesta inštalácie.
Inštalácia ochranného krytu na komín je zakázaná.

Požiadavky na inštaláciu klasického komína sú relevantné pre podlahové modely s otvorenou spaľovacou komorou. Pri nástenných kotloch sa často používa moderné riešenie - koaxiálny komín, ktorý sa montuje na vonkajšiu stenu a slúži na odvod spalín aj prívod vzduchu.

Ilustrácia koaxiálneho komína pre plynový kotol, ktorý je umiestnený horizontálne.

Kombinované kotly: Rozhodnutie pre moderné domácnosti

Vykurovanie domu sa v súčasnosti môže zdať ako komplexná úloha. Ideálnym riešením by bolo mať doma zdroje tepla na všetky druhy palív, avšak z priestorových a finančných dôvodov to nie je vždy možné.

Kombinácia viacerých zdrojov tepla prináša finančnú úsporu a nezávislosť od jedného druhu energie. Napríklad, kombinácia plynového kotla s kotlom na tuhé palivo alebo tepelným čerpadlom môže byť výhodná.

Príklady kombinovaných kotlov

Teplodar Kupper OK 15: Univerzálny domáci kombinovaný kotol na uhlie, drevo, pelety, zemný plyn (po inštalácii horáka).
Viadrus Hercules U22 D-4: Český kotol s liatinovým výmenníkom tepla, vhodný na palivové drevo a plyn.
Roda Brenner Classic BCR-04: Český kombinovaný kotol s liatinovým výmenníkom tepla, vyznačujúci sa spoľahlivosťou a efektivitou.
GEFEST VLOOKUP KSTGV-20: Lacný a kompaktný dvojokruhový kombinovaný kotol domácej výroby s plynovým horákom BRAY.
Karakan 20 TEGV: Domáci dvojokruhový model s jednoduchým dizajnom, vhodný na rôzne druhy paliva.

Dizajn a princíp činnosti

Niektoré viacpalivové kotly majú dve autonómne komory pre rôzne druhy paliva, umiestnené buď nad sebou, alebo vedľa seba. V prípade umiestnenia nad sebou, kotol na tuhé palivo je zvyčajne v spodnej časti, plynový horák v hornej, s jednou spoločnou dymovou rúrou.

V prípade umiestnenia vedľa seba, komory majú spoločnú stenu a spoločný komín.

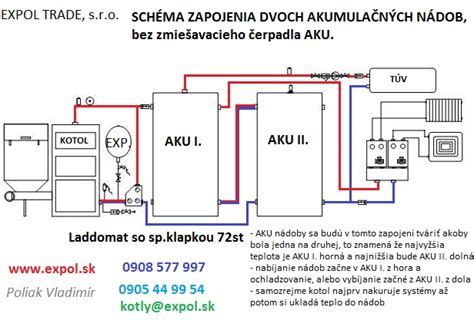

Schéma kombinovaného kotla s dvoma autonómnymi spaľovacími komorami.

Jednookruhové a dvojokruhové plynové kotly

Moderné plynové kotly sa delia na jednookruhové a dvojokruhové podľa počtu pripojených okruhov. Jednookruhové kotly slúžia výhradne na vykurovanie, zatiaľ čo dvojokruhové zabezpečujú aj ohrev úžitkovej vody.

Štruktúra a princíp činnosti jednookruhového kotla

Konštrukcia jednookruhového kotla zahŕňa:

Prívodné a spätné potrubia.
Spaľovaciu komoru s horákom.
Výmenník tepla.
Komín.
Riadiaci systém a elektronické prvky.

Niektoré modely môžu mať vstavaný expanzný tank a obehové čerpadlo.

Princíp fungovania spočíva v spaľovaní zmesi vzduchu a plynu, pričom vzniknuté teplo sa cez výmenník tepla prenáša na ohrev chladiacej kvapaliny, ktorá cirkuluje vo vykurovacom okruhu a následne ohrieva radiátory.

Typy jednookruhových kotlov

Podľa spôsobu inštalácie: nástenné a podlahové.
Podľa typu spaľovacej komory: s otvorenou (prirodzený prívod vzduchu a odvod spalín) alebo uzavretou komorou (nútený prívod vzduchu a odvod spalín pomocou turbíny a koaxiálneho komína).
Podľa princípu využitia tepelnej energie: konvekčné (len teplo zo spaľovania) a kondenzačné (s dodatočným výmenníkom tepla na získanie energie zo spalín).
Podľa materiálu výmenníka tepla: liatinové (odolnejšie voči korózii, dlhšia životnosť) alebo oceľové (odolnejšie voči teplotným zmenám a mechanickým vplyvom).
Podľa spôsobu zapálenia: s piezoelektrickým prvkom (manuálne zapálenie) alebo s automatickým zapálením.
Podľa typu horáka: s obyčajnými (pevná intenzita plameňa) alebo modulovanými horákmi (nastaviteľná intenzita plameňa).

Výhody a nevýhody jednookruhových kotlov
