Vetranie obytných priestorov je v nových moderných stavbách, v ktorých sa zvlášť dbá na nízke energetické straty a tesnosť stavby, nutnosťou. Takisto je vhodné riadené vetranie s rekuperáciou tepla (rekuperácia) montovať do starších rodinných domov, ktoré boli rekonštruované. Vetranie je veľmi dôležité nielen v domoch a bytoch, ale aj v kancelárskych priestoroch, a to najmä zo zdravotného hľadiska. Vzduch je základom nášho života a jeho kvalita má priamy vplyv na našu telesnú a duševnú pohodu a produktivitu.
Domy sú v súčasnosti stavané z kvalitných materiálov a používajú sa okná s výbornou tesnosťou. Je preto vhodné zabezpečiť v dome stálu výmenu vzduchu. Odborníci radia, že je potrebné vetrať pravidelne počas dňa, najlepšie aspoň 4 - 6-krát denne a minimálne 5 minút. Väčšina z nás to však najmä počas zimy nerobí, aby neprišla o drahocenné teplo. Výsledkom je zvýšená vlhkosť a tvorba plesní, ktoré môžu vyvolávať zdravotné komplikácie, vrátane nežiaducich alergických reakcií. Rekuperácia je odpoveďou na tento problém.
Čo je rekuperácia a ako funguje?
Rekuperácia alebo inak povedané riadené vetranie je spätné získavanie energie (tepla) z odpadového vzduchu. V prípade vetrania cez okná by teplý vzduch odchádzal z miestnosti bez úžitku von, ale v prípade použitia rekuperačného výmenníka odovzdá odpadové teplo väčšinu svojho tepla (až viac ako 90 %) čerstvému privádzanému vzduchu. Spätné získavanie tepla znamená, že teplom, ktoré by sme inak vypustili oknom nenávratne preč, dokážeme ohriať čerstvý privádzaný vzduch. Dokonca až s 90% účinnosťou.
Pri nútenom vetraní so spätným získavaním tepla dochádza k odovzdaniu tepelnej energie medzi odvádzaným a privádzaným vzduchom. Tento prenos tepla sa uskutočňuje v rekuperačnom výmenníku vo vzduchotechnickej jednotke. Prúdy privádzaného a odvádzaného vzduchu sú oddelené, čo znamená, že nemôže prísť k ich zmiešaniu a tým pádom k prenosu pachov. Rekuperačné výmenníky môžu byť plastové, prípadne lepenkové, ktoré dokážu preniesť do privádzaného vzduchu zároveň vlhkosť. Účinnosť rekuperácie tepla môže byť 80 - 95 % v závislosti od zvoleného rekuperačného výmenníka a prietokového objemu vzduchu, ktorý ním prechádza.
Princíp fungovania centrálneho rekuperačného zariadenia
Popíšeme si centrálne rekuperačné zariadenia, ktorých inštalácia zahŕňa, okrem vlastnej technológie, tiež montáž potrubných rozvodov. Z obytného priestoru sa odsáva pomocou ventilátora v rekuperačnom zariadení odpadový vzduch, ktorý je vydýchaný a znečistený (vysoká hodnota CO2, vlhkosť, zápach). Tento odpadový vzduch je ohriaty na nami zvolenú izbovú teplotu iným zdrojom tepla. Do obytného priestoru zároveň privádzame čerstvý vzduch (pomocou druhého ventilátora) z vonkajšieho prostredia.
V obývacej izbe a spálňach sú zvyčajne umiestnené výustky pre prívod čerstvého vzduchu zvonku (na podlahe, stene či strope), v kúpeľniach a na toalete sú situované otvory s odťahovými ventilmi pre odvod spotrebovaného vzduchu (vďaka tomu je tu priaznivo regulovaná aj hladina vlhkosti). Ostatné miestnosti, ktoré sa nachádzajú medzi týmito hlavnými úžitkovými priestormi, takzvané prepúšťacie zóny, sú prevetrávané vďaka prúdeniu vzduchu z privetrávanej zóny do odvetrávanej. Stupeň spätného zisku tepla je v prípade centrálnych jednotiek vyšší ako u lokálnych zariadení.
Vysvetlenie vetrania s rekuperáciou tepla – princípy návrhu
Účinnosť rekuperácie
Ak máme vo vnútri 22°C a vonkajšia teplota je -10°C, dokážeme ohriať prívodný vzduch až na 19 °C. A to bez nutnosti elektrického ohrevu vzduchu s nákladmi len na chod ventilátorov. V lete prúdi do interiéru vzduch, ktorého teplota je len o dva či tri stupne vyššia, než je aktuálna teplota vo vnútri. Ak v lete nie je spätný zisk tepla žiaduci, možno túto funkciu vypnúť. V takom prípade sa uzavrie tzv. obtoková klapka a vzduch zvonku postupuje okruhom mimo výmenník (letný bypass).
Výhody rekuperácie
- Úspora energie: Zabraňuje veľkým stratám tepla, ktoré vznikajú pri klasickom vetraní oknami. Obyčajným vetraním vypustíme počas zimy viac ako 50% drahého tepla.
- Zlepšenie kvality vzduchu: Zabezpečuje stály prísun čerstvého a zdravého vzduchu, filtruje prach, nečistoty a peľ. To je obzvlášť dôležité pre alergikov.
- Prevencia vlhkosti a plesní: Pomáha znižovať vlhkosť v interiéri, čím zabraňuje tvorbe plesní.
- Pohodlie a komfort: Na ovládacom paneli si nastavíte presný časový úsek, kedy sa vetranie spustí a na aký výkon. Rekuperácia tepla takisto zabráni veľkým výkyvom teploty pri klasickom vetraní oknami.
- Letné chladenie: V lete môžeme rekuperačné zariadenie využívať na vychladzovanie obytných priestorov v noci, keď klesá vonkajšia teplota.
- Bezpečnosť: Riadená vetracia jednotka je prínosom aj po bezpečnostnej stránke, keďže eliminuje potrebu otvárať okná.
Rekuperácia v rekonštruovaných objektoch
Pri rekonštrukcii starších rodinných domov sa väčšinou dbá na vizuálnu stránku a zníženie tepelných strát a energetickej náročnosti posilnením izolácií. Málokto si však uvedomí, že pri stavbe týchto rodinných domov boli použité materiály úplne inej kvality a konzistencie ako sú na dnešnom trhu. Takisto sa v minulosti nedbalo na hydroizolácie a tepelné mosty.
Je mnoho prípadov, že po rekonštrukcii fasádnym zateplením a výmenou okien v rodinných domoch a bytoch enormne stúpla vlhkosť a znížila sa kvalita vzduchu a vnútorného prostredia. Výmena vzduchu, ktorá predtým bola (aj keď nechcene) netesnosťami a špárami v konštrukciách zanikla. Z toho dôvodu často po stenách, v rohoch a popri oknách vidieť v rekonštruovaných objektoch mapy plesní, ktoré nebolo len vidieť, ale aj cítiť. Tomuto sa dá zabrániť práve riadeným vetraním za pomoci centrálnej rekuperačnej jednotky a vhodne navrhnutého rozvodu vzduchu, prípadne za pomoci lokálnych rekuperačných jednotiek.
Typy rekuperácie: Centrálna vs. Decentrálna
Centrálna rekuperácia
Ako už názov prezrádza, ide o verziu, kde je celá rekuperačná jednotka sústredená na jednom mieste. Štandardne ide o technickú miestnosť. Z nej sú následne rozvedené trubky na prívod a odvod vzduchu po celej domácnosti. Takéto riešenie je pomerne bežnou súčasťou moderných domov. Inštalácia je zložitejšia, potrebuje potrubné rozvody pre svoje vstupy a výstupy.
Decentrálna / Lokálna rekuperácia
Ide o variant, kde je rekuperačná jednotka vyrobená v menšom prevedení a v ucelenom bloku, pričom sa inštaluje priamo na obvodovú stenu domácnosti. Je to druhá možnosť bez potrubných rozvodov, kedy sú jednotlivé rekuperačné jednotky osadené v obvodovej stene. Lokálna rekuperácia je vhodná tam, kde je potrebné vetrať len v určitých miestnostiach, napríklad v spálňach počas spánku.
Pre vetranie jednotlivých miestností o priemernej veľkosti 20 - 30 m² potom postačí decentrálne rekuperačné zariadenia s objemovým tokom vzduchu cca 55 m³/h.
Rekuperačné jednotky Komfovent Domekt
Rekuperačné jednotky Komfovent Domekt sú primárne určené na vetranie rodinných domov a bytov. Produkty Komfovent patria medzi špičkové riešenia, ktoré sú dostupné na trhu.

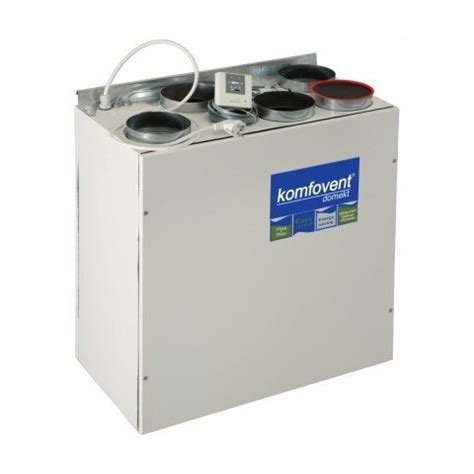

Komfovent Domekt R200V C8
- Nová kompaktná centrálna rekuperačná jednotka.
- Spĺňa kritéria na zaradenie do energetickej triedy "A".
- Maximálny výkon 257 m³/hod.
- Integrovaná dohrevová 500W špirála.
- Veľmi tichá, s hlučnosťou od 28 do 39dB.
- Filtráciu vzduchu zabezpečujú filtre triedy M5.
- Možnosť ovládania pomocou panelu C6, mobilom, či cez webové rozhranie.
- Funkciu bypasu zabezpečuje zastavenie rotácie výmenníka.
- Vďaka kompaktnému tvaru má veľmi malé priestorové požiadavky.
- Nepotrebuje odvod kondenzu.
- Na predný panel je možné pripevniť dosku v dekore nábytku, aby splynula s prostredím.
Komfovent Domekt R300V C8
- Centrálna rekuperačná jednotka.
- Spĺňa kritériá na zaradenie do energetickej triedy "A+".
- Vybavená rotačným výmenníkom so spätným získavaním vlhkosti s tepelnou účinnosťou 85%.
- Maximálny výkon 311 m³/hod.
- Integrovaná dohrevová špirála s výkonom 500W.
- Veľmi tichá, s hlučnosťou od 29 do 40dB.
- Filtráciu vzduchu zabezpečujú filtre triedy M5 + F7.
- Možnosť ovládania mobilom či cez webové rozhranie.
- Ovládací dotykový panel je dodávaný za príplatok.
- Jednotka sa dá pripojiť na nadradený systém riadenia cez Modbus, alebo priamo ovládať a nastavovať v sieti cez PC.
- Funkciu bypasu zabezpečuje zastavenie rotácie výmenníka.
- Nepotrebuje odvod kondenzu.
Rotačné výmenníky navyše zabezpečujú čiastočné spätné získavanie vlhkosti, čo sa v zimnom období prejaví menšou mierou vysušovania ako u doskových alebo protiprúdových výmenníkov. Vďaka schopnosti vracať vlhkosť nie je potrebné riešiť odvod kondenzu.
Na svoju činnosť potrebujú klasických 230V a jednu fázu. Ich účinnosť sa líši podľa výrobku. Pri R-200-V je to 82%, R-300-V 85% a pri poslednom o percento viac. Za hodinu dokážu vymeniť od 218 do 354 m³ vzduchu. Všetky tri centrálne rekuperačné jednotky sú veľmi kompaktné a tak sa poľahky zmestia do technickej či inej miestnosti.
Súčasťou ponúkaných rekuperácií sú aj filtre typu F7 a M5. Tie zachytia drobné prachové častice, spóry húb a plesní, spaliny a ďalšie nečistoty väčšie ako 2 mikróny (tisíciny milimetra).
Potrubné rozvody pre rekuperáciu
Flexibilné plastové kruhové potrubie určené pre rozvody vzduchu, vzduchotechnické zariadenia a rekuperačné systémy. Vnútorná stena hadice je za príplatok vybavená antibakteriálnou a protiplesňovou ochranou. Hadice sú štandardne v antistatickej úprave. Majú vysokú chemickú odolnosť a sú 100% bez zápachu. Sú použiteľné pri teplotách od -20 do 50 stupňov Celzia. Rozšírené rebrá zabezpečujú lepšiu flexibilitu. Na povrchu má metrové ciachovanie.
Rozmery rekuperačných jednotiek
Pre vetraný priestor o veľkosti cca 200 m² možno obslúžiť centrálnou rekuperačnou jednotkou s objemovým tokom vzduchu asi 300 - 400 m³/h. Pre vetranie jednotlivých miestností o priemernej veľkosti 20 - 30 m² potom postačí decentrálne rekuperačné zariadenia s objemovým tokom vzduchu cca 55 m³/h.
Ďalšie funkcie rekuperácie
Integrované dohrievanie
Vylepšenou verziou klasickej rekuperácie, ktorá je nazývaná ako pasívna, je možné označiť jednotky, ktoré nielenže ohrievajú čerstvý vzduch teplom zo vzduchu odpadového, ale k tomu ho ešte prihrievajú. Na trhu existujú riešenia riadeného núteného vetrania s elektrickou špirálou alebo systémami fungujúcimi na princípe tepelného čerpadla. Výhoda tohto druhého typu spočíva v skutočnosti, že rekuperácia môže nielen v zime prikurovať, ale aj v lete ľahko zachladiť.
Rekuperačná jednotka s tepelným čerpadlom
V zime je odpadový vzduch hnaný cez výparník, kde je z neho odobratá tepelná energia. Teplonosná látka sa vyparuje do potrubia, kde ju kompresor stlačí, čím zvýši jej teplotu. Látka potom putuje do kondenzátora, kde je ochladená a tak zmení svoju podobu späť na tekutú. Touto cyklicky prebiehajúcou kondenzáciou je vzniknuté teplo odovzdané privádzanému vzduchu zvonku.
Letné chladenie a bypass
V teplých letných mesiacoch rekuperácia funguje opačne ako v zimných mesiacoch, to znamená, že vonkajšiemu teplu odoberá teplo a zabraňuje tak prehrievaniu interiéru. V chladnejších večerných hodinách môžu byť obytné miestnosti vetrané s vyradením spätného získavania tepla (aktivovaním funkcie pasívneho chladenia) a následne zaistením príjemnej vnútornej klímy. Rekuperačnú jednotku v kombinácii so zemným kolektorom je možné práve v letnom období použiť ako prírodnú klimatizáciu. Približne +15 °C studený vzduch zo zemného kolektora je prostredníctvom ventilátora rekuperačnej jednotky vháňaný do obytných priestorov, čím je zabezpečené prirodzené klimatizovanie priestorov s takmer nulovými nákladmi.
