Regulačné prvky a termostaty

Regulačné prvky a termostaty hrajú kľúčovú úlohu v moderných systémoch vykurovania a priemyselnej automatizácie, kde zabezpečujú optimálnu prevádzku, energetickú účinnosť a presné riadenie procesov.

Princípy PID regulácie

Základom pokročilých regulačných systémov je často princíp PID regulátora. Tento typ regulátora využíva tri základné zložky: proporcionálnu (P), integračnú (I) a derivačnú (D). Kombináciou týchto zložiek sa dosahuje čo najlepšia a najstabilnejšia regulácia s vysokou presnosťou a minimálnymi odchýlkami.

Princíp PID regulátora spočíva vo využití troch rôznych zložiek - proporcionálnej, integračnej a derivačnej - k dosiahnutiu čo najlepšej a stabilnej regulácie. Vďaka automatickému ladeniu na optimálnu hodnotu v daných podmienkach dosahuje PID regulátor najefektívnejšiu reguláciu s vysokou presnosťou bez väčších odchýlok.

PID regulátor pre svoju funkciu potrebuje:

• Vstupnú hodnotu (napr. požadovanú teplotu v miestnosti).
• Vstup spätnej väzby (v prípade regulácie teploty to bude snímač teploty).
• Výstupnú reguláciu (relé, SSR atď.) na spínanie vykurovacieho telesa.

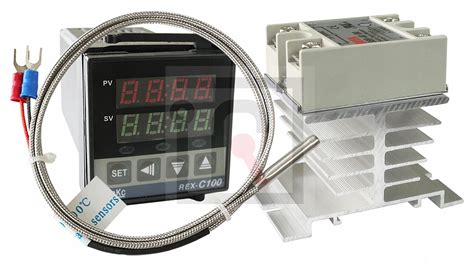

Regulátor umožňuje nastaviť základné parametre PID regulátora, prípadne využiť funkciu automatického nastavenia parametrov PID (funkcia auto-tune) alebo prepnúť regulátor do dvojstavového režimu regulátor/termostat (ON/OFF). Výstupom je relé so spínacím kontaktom alebo napäťový výstup 20 V pre riadenie SSR. Je možné programovo definovať výstup jedného alarmu (ALARM1, relé so spínacím kontaktom). Regulátor používa ako vstupný snímač termočlánok typu K. Regulátor umožňuje reguláciu teploty v rozsahu 0 °C ~ 1820 °C.

PID regulátor sa používa na presné riadenie teploty súčinom všetkých troch zložiek, pričom tieto zložky možno nastaviť manuálne na doladenie regulácie podľa potreby alebo ponechať túto funkciu na automatiku regulátora.

Funkcia Autotuning

Pre menej skúsených používateľov, ktorí nemajú praktické skúsenosti s manuálnym nastavovaním PID regulátorov, je k dispozícii funkcia Autotuning. Táto funkcia umožňuje automatické ladenie parametrov regulácie na optimálnu hodnotu za daných podmienok, čím sa zabezpečí efektívna regulácia s vysokou presnosťou.

Typy regulačných prvkov a termostatov

Na trhu je dostupných viacero typov regulačných prvkov a termostatov, ktoré sa líšia svojimi funkciami, určením a spôsobom inštalácie.

Elektronické termostaty

• Elektronický termostat TC 11: Určený na ovládanie obehového čerpadla ústredného kúrenia.
• Elektronický termostat TC 1100 a TC 1100A: Taktiež určené na ovládanie obehového čerpadla ústredného kúrenia.
• Elektronický termostat TC 11B: Navrhnutý pre spoluprácu s nabíjacím čerpadlom zásobníka TÚV.
• Elektronický termostat pre automatické ovládanie čerpadla ústredného kúrenia.
• Moderný elektronický termostat: Určený pre montáž do štandardných vypínačových rámčekov s rozmermi 55x55 mm.

Programovateľné regulátory a termostaty

• CH502FK02: Plne programovateľný PID regulátor/termostat s rozsahom regulácie teploty od 0 do 400 °C. Je vhodný pre priemyselné a laboratórne aplikácie, ako sú sušiarne, pece, 3D tlačiarne alebo prototypové zariadenia. Zariadenie disponuje dvoma LED displejmi pre súčasné zobrazenie aktuálnej a nastavenej teploty. Podporuje plne automatický režim PID s funkciou automatického ladenia, optimalizáciou parametrov regulácie a má alarmový výstup. Pracuje s termočlánkom typu K.
• Univerzálny digitálny časovač: S rozsahom od 0,01 s do 999 min, určený na spúšťanie pripojeného zariadenia v presne nastavených intervaloch alebo cykloch.
• Priemyselný digitálny časovač - relé OMRON H3CR-A: S nastavením času od 0,01 sekundy do 300 hodín.
• Inovovaná verzia najpredávanejšieho týždenného termostatu na trhu.
• Inovovaný bezdrôtový termostat s týždenným programovaním.

Priemyselné PID regulátory

Viackanálové PID regulátory sú navrhnuté pre presné riadenie teploty v priemyselných aplikáciách.

• Dvanásťkanálový regulátor: S červenými LED displejmi, určený pre zabudovanie do panelu. Vybavený 12 vstupmi pre teplotné snímače (PT100, CU50, K, E, S, J) a napäťovým výstupom 12V / 20mA pre ovládanie 12 SSR relé.
• Osemkanálový regulátor: S červenými LED displejmi, určený pre zabudovanie do panelu. Vybavený ôsmimi vstupmi pre teplotné čidlá (K, E, S, J) a ôsmimi reléovými výstupmi 230V / 3A AC, alebo napäťovým výstupom 12V / 20mA pre ovládanie ôsmich SSR relé.
• Šesťkanálový regulátor: S červenými LED displejmi, určený pre zabudovanie do panelu. Vybavený šiestimi vstupmi pre teplotné snímače (K, E, S, J) a napäťovým výstupom 12V / 20mA pre ovládanie šiestich SSR relé, alebo štyrmi vstupmi pre teplotné čidlá a šiestimi reléovými výstupmi 230V / 3A AC pre ovládanie zariadení.

Tieto regulátory pracujú na princípe spínania výstupu s kontrolnou spätnou väzbou z teplotného snímača. Všetky konštanty a parametre možno nastaviť a vyladiť tak, aby dochádzalo k optimálnemu riadeniu a spínaniu teploty.

Špecifické regulačné moduly

• Modul pomocného relé RM-16A: Slúži na spínanie a rozširovanie obvodov.
• Elektronický tyristorový regulátor Vents RS-1-400: Určený na plynulé riadenie otáčok jednofázových ventilátorov s maximálnou záťažou do 1,8 A.

Hladinové merače a regulátory

Hladinomery sú určené na meranie a reguláciu hladiny kvapalín v nádržiach.

• Hladinomer pre vstavanie do panelu: Vybavený dvoma vstupmi pre hydrostatické sondy, ktoré merajú výšku hladiny vody v cm s rozlíšením na 0,1 cm. Umožňuje nezávislé meranie dvoch hladín, nastavenie horného a spodného alarmu s výstupným relé 230V / 3A a má integrovanú možnosť kalibrácie. Napájanie AC 230V / 50Hz, spotreba 5W.
• Hladinomer na DIN lištu: S červeným LED displejom a bargrafom slúži k priebežnému meranie výšky hladiny v jednotkách cm s rozlíšením na 0,1cm. Má štyri reléové spínacie výstupy 230V / 3A pre nastavenie alarmu alebo spínanie externých zariadení (čerpadlo, optický alebo zvukový alarm). Umožňuje nastavenie hysterézy a má integrovanú možnosť kalibrácie. Napájanie AC 230V / 50Hz, spotreba 5W.

Mechanické termostaty

• Mechanický príložný termostat: Určený na povrchovú montáž na potrubie.
• Mechanický termostat s externým kapilárovým čidlom: S dĺžkou čidla 1,2 m. Model TC AT10F umožňuje oddelenú montáž: krabička na stenu a čidlo na potrubie alebo do nádrže.
• Spoľahlivý mechanický termostat s plynovou membránou: Pre presnú reguláciu teploty v rozsahu +5 až +30 °C.
• Príložný termostat pre povrchovú montáž: Sníma teplotu vody v zásobníkoch teplej úžitkovej vody alebo vo vykurovacích systémoch.

Inštalácia a používanie

Montáž: Termostaty sa montujú buď na stenu (ako vypínač) alebo na DIN lištu (pre riadenie viacerých zón).

Používanie súborov cookies: Na zlepšenie používateľského zážitku, personalizáciu obsahu a reklamy, ako aj na analýzu návštevnosti webové stránky využívajú súbory cookies. Tieto súbory pomáhajú zabezpečiť základné funkcie webu, ako je navigácia a správne zobrazenie obsahu na rôznych zariadeniach. Používateľ môže kedykoľvek upraviť svoje nastavenia súborov cookies.

Kvalitná regulácia pre úsporné vykurovanie

Kvalitná regulácia je kľúčovým faktorom, ktorý určuje, aké komfortné a hlavne aké úsporné bude vaše elektrické vykurovanie. Správne zvolený a nastavený termostat alebo regulátor dokáže výrazne znížiť náklady na energie.
