Termostat je kľúčový spínač, ktorý sa otvára alebo zatvára v závislosti od zmeny teploty, riadiac prevádzku rôznych vykurovacích a chladiacich systémov, vrátane tepelných čerpadiel a obehových čerpadiel kotlov.

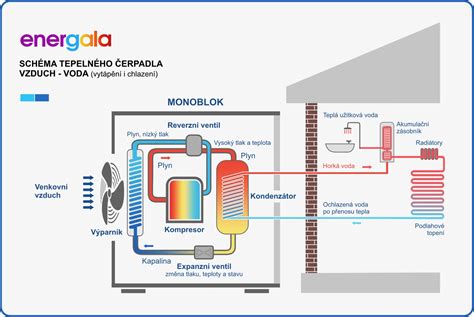

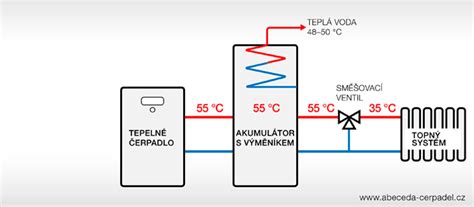

Princípy fungovania tepelného čerpadla a jeho termostatu
Tepelné čerpadlo poháňa kompresor pre efektívne vykurovanie a chladenie. Systém vykurovania a klimatizácie je revitalizovaný pripojením tepelného čerpadla k vnútornému vykurovaciemu pásmu. Termostat riadi plnú prevádzku systému tepelného čerpadla inštalovaného s voliteľnou vykurovacou páskou. Algoritmy výrobcu termostatu určujú optimálne časy a intervaly pre tepelné čerpadlo, možné úrovne vykurovania pre váš model, vykurovaciu tyč a rýchlosť vnútorného ventilátora.
Ovládacie parametre pre váš systém sa nachádzajú v ponuke konfigurácie termostatu, ku ktorej možno pristupovať pomocou prepínačov definovaných každým modelom termostatu. Informácie o parametroch nájdete v návode na inštaláciu tepelného čerpadla a vykurovacej pásky.
Potrebné nástroje pre zapojenie termostatu tepelného čerpadla
Na zapojenie termostatu tepelného čerpadla budete potrebovať niekoľko základných nástrojov:
- Šroubovák
- Odizolovacie kliešte
- Štipacie kliešte
- Plastové sťahovacie pásky
Základné varianty pripojenia a záložné vykurovanie
Tepelné čerpadlá prenášajú teplo z jedného miesta na druhé. Prepínanie medzi vykurovaním a chladením závisí od ročného obdobia a nastavenia termostatu. Okrem vzduchových tepelných čerpadiel sú potrebné záložné metódy vykurovania z dvoch dôvodov:
- Keď systém tepelného čerpadla začne odmrazovať, potrebuje záložný zdroj tepla. Hlavným spôsobom záložného vykurovania sú elektrické pásikové ohrievače.
- Druhým najčastejším záložným zdrojom tepla je plynová pec.
Identifikácia a pripojenie káblov termostatu
Pre správne fungovanie termostatu tepelného čerpadla je kľúčové pochopiť funkciu jednotlivých káblov a ich pripojenie k svorkám. Moderný termostat tepelného čerpadla vyžaduje viac pripojení ako termostat klimatizácie.
C-vodič (Spoločný vodič)
C-vodič, alebo spoločný vodič (Common wire), je často príčinou problémov, pretože väčšina moderných termostatov ho potrebuje na svoju činnosť. Obvyklý 24V C-vodič pochádza z riadiaceho transformátora a spoločne s R-vodičom vytvára obvod. V štvorvodičovom riadiacom transformátore systému HVAC je jedna strana pre sieťové napätie a druhá pre ovládacie napätie 24V. Pre kompletný obvod potrebujete zdroj (transformátor), cestu (R-vodič a C-vodič) a záťaž (termostat). C-vodič má všeobecne tmavomodrú farbu.
Ak nemáte v termostate správny počet vodičov pre nový termostat, budete možno musieť pripojiť nový vodič.
R-vodič (Napájací vodič 24V)
R-vodič je 24V napájací vodič z riadiaceho transformátora. Umožňuje ovládanie relé a pripojenie vo vašom systéme. Termostat funguje ako spínač, pričom energia z transformátora prichádza cez toto zariadenie.
Dôležité: Nesmiete mať dva transformátory napájajúce jeden termostat. Ak máte iba jeden transformátor, pravdepodobne máte prepojovací kábel (alebo medenú pásku) medzi svorkami RH a RC.
Ďalšie ovládacie svorky a označenia káblov pre tepelné čerpadlá
- Y-vodič: Táto farba je zvyčajne žltý vodič a vedie k svorke Y. V tepelnom čerpadle sa používa na chladenie a spína stýkač kompresora v kondenzátore.
- O-vodič: Platí pre reverzný ventil v kondenzačnej jednotke. Reverzný ventil prevádza kondenzátor z vykurovania na chladenie a späť v závislosti od nastavení termostatu.
- W-vodič: Táto farba je zvyčajne biela a ide do svorky W. Pri tepelnom čerpadle ide o doplnkový zdroj tepla (či už elektrické vykurovacie pásy alebo plynová pec). Táto stanica to riadi. Tento vodič funguje aj pri vzduchotechnických zariadeniach/peciach a kondenzátoroch. Kondenzátor odmrazuje ovládací panel, ktorý automaticky odmrazuje systém. Keď prejde do režimu odmrazovania, aktivuje sa záložné vykurovanie. Vo väčšine prípadov sa pri výmene termostatu nemusíte starať o zapojenie kondenzátora.
- Aux / E / W2: V niektorých prípadoch systém vyžaduje nasadenie viacstupňového alebo núdzového vykurovania. Väčšina obytných systémov sú dvojstupňové systémy. V takom prípade potrebujete termostat s pripojením W2 a pripojením Y2. Farby týchto konektorov sa môžu líšiť, ale vo väčšine prípadov je W2 čierna a Y2 svetlomodrá. W2 sa môže použiť pre núdzové vykurovanie alebo ako záložný zdroj tepla, najmä ak je problém s kondenzačnou jednotkou. Ak váš starý termostat používal dva samostatné vodiče (Aux a E), spojte ich a pripojte k Aux / E / W2.
Všeobecné princípy fungovania termostatu a spínania čerpadla
Typy termostatov: bimetalový termostat
Najbežnejší termostat, ktorý sa nachádza v domácich spotrebičoch, je bimetalový termostat. Jeho názov pochádza zo spôsobu, akým sa vytvára mechanický účinok otvárania a zatvárania spínacích kontaktov. V bimetalovom termostate sú navzájom spojené dva rozdielne kovy. Keď sa ohrievajú alebo ochladzujú, rozdiely v rýchlosti ich rozťahovania spôsobujú ohýbanie alebo deformáciu kusu kovu. Toto mechanické pôsobenie sa používa na ovládanie spínacích kontaktov.
Bimetalové termostaty sa nachádzajú v širokej škále tvarov, veľkostí a teplotných rozsahov. Bežne sa používajú pri regulácii tepla v elektrických žehličkách, hriankovačoch, ohrievačoch vody, sušičkách bielizne a zariadeniach na ochranu motora. Pri testovaní termostatu je nevyhnutné poznať teplotu, pri ktorej by sa mal spínač aktivovať, a vedieť, či by mal byť spínač otvorený alebo zatvorený pri danej teplote.
Spínanie obehového čerpadla v závislosti od teploty
Mnohé vykurovacie systémy (napr. s kotlami) využívajú jednoduché termostaty na spínanie obehových čerpadiel. Bežný termostat, často nazývaný aj príložný termostat, sa pripevňuje priamo na potrubie. Má 3 kontakty, čo umožňuje voľbu zapojenia pre vykurovanie alebo chladenie. V prípade vykurovania je cieľom, aby termostat zapol čerpadlo pri dosiahnutí určenej teploty (napr. 40 °C) a vypol ho po poklese pod túto hodnotu. Nastavenie teploty sa vykonáva otočným regulátorom. Pri zapájaní je dôležité správne vybrať dva z troch kontaktov, inak môže čerpadlo fungovať opačne, než je požadované.
Hysterezia termostatu
Dôležitým parametrom termostatu je hysterezia. Je to rozdiel teplôt, pri ktorých termostat spína a vypína. Pri spínaní čerpadla na kotli na tuhé palivá nemusí byť vysoká citlivosť (malá hysterezia) taká kritická ako pri regulácii teploty vzduchu. Hlavným dôvodom spínania je obvykle udržanie cirkulácie vody v systéme, pokiaľ je voda dostatočne teplá na vykurovanie, a vypnutie čerpadla, keď teplota vody klesne a jej cirkulácia by už bola zbytočná alebo dokonca nežiaduca (napr. pri poklese pod 40 °C môže studená voda chladiť vodu v bojleri).
Bežné problémy a dôležité tipy pri zapojení termostatu
Pri zapájaní termostatu je dôležité dodržiavať osvedčené postupy, aby sa predišlo problémom a zabezpečila sa správna funkčnosť.
Riziko výpadku prúdu a poistky
Vždy sa uistite, že je vypnuté napájanie pred akýmkoľvek zapojením. Ak na to zabudnete, môže dôjsť k vyhoreniu transformátora, vypnutiu ističa alebo spáleniu nízkonapäťovej poistky.
Farebné kódy vodičov a dokumentácia
Tabuľka s farebnými kódmi vám pomôže pri určovaní, kam patrí ktorý vodič. Napríklad červená farba je často pre napájanie (R-svorka). Majte však na pamäti, že nie vždy sa dodržiavajú štandardné farebné kódy, v závislosti od toho, kto termostat pripojil. Preto je dôležité:
- Pred odstránením starých vodičov vyfotografujte existujúce zapojenie termostatu.
- Použite návody výrobcu, ktoré sú často priložené k termostatu, najmä ak má tri kontakty a je potrebné vybrať zapojenie pre vykurovanie alebo chladenie.
Kritické poznámky k zapojeniu
Ak máte problémy s prevádzkou, je bezpodmienečne nutné zabezpečiť, aby ste mali rovnaké pripojenie od úpravy vzduchu k termostatu a ku kondenzačnej jednotke. Aj umiestnenie termostatu môže ovplyvniť jeho funkčnosť (napr. blízky krb, alebo potrubia vykurovania).
Uistite sa, že ste správne identifikovali prívodný kontakt pre fázu. Na ňom sa termostat prepína medzi dvoma ďalšími kontaktmi, ktoré majú opačné funkcie z hľadiska teploty a spínania.
Moderné funkcie programovateľných termostatov
Väčšina moderných programovateľných termostatov ponúka pokročilé funkcie, ktoré zvyšujú komfort a efektivitu:
- Test nízkeho napätia: Ukazuje, že vstupné napájanie je nízke.
- Chybové kódy: Informujú o príčine nesprávneho fungovania systému.
- Odstávka kompresora: Minimálne 3 minúty na zabránenie skratu a predĺženie životnosti kompresora.
- Programovateľné nastavenia: Pre denné a nočné cieľové teploty, víkendové nastavenia a funkcie zliav na dovolenku.
- Diaľkové ovládanie: Možnosť kontrolovať stav termostatu a ovládať parametre na diaľku cez smartfón alebo počítač. Táto funkcia zvyšuje náklady na termostat.
Niektoré termostaty môžu mať funkciu nazvanú Núdzové vykurovanie (Emergency Heat), ktorá po nastavení vypne tepelné čerpadlo a aktivuje vykurovanie z pásu ako hlavný zdroj. Táto funkcia by sa mala používať len obmedzenú dobu, pretože náklady na energiu sú zvyčajne vyššie ako pri systéme tepelného čerpadla. Používa sa svorka E.
Dôležitosť správneho nastavenia a inštalácie
Pri zapájaní a nastavovaní termostatu vždy dodržujte pokyny výrobcu. Novoinštalovaný termostat vyžaduje špeciálnu konfiguráciu tepelného čerpadla. Návod na použitie vám má pomôcť orientovať sa v nastaveniach a vykonať príslušné zmeny termostatu, aby správne fungoval ako tepelné čerpadlo.
Existujú aj iné konfigurácie vodičov pre pripojenie termostatu tepelného čerpadla, ale toto sú základy. Ak máte zvlhčovač vzduchu a elektronický vzduchový filter, sú pre tieto zariadenia potrebné ďalšie káble. Pre tieto vodiče dodržujte základné pokyny pre zapojenie termostatu. Ak ste zmätení alebo si nie ste istí, kontaktujte odborníka. Z dlhodobého hľadiska je často lacnejšie nechať inštaláciu vykonať profesionálnym technikom HVAC, než aby ste si niečo poškodili kvôli nesprávnej elektroinštalácii.
