Spätné klapky do vzduchotechniky predstavujú dôležitý komponent, ktorý zapadá do celkového systému ako chýbajúci dielik puzzle. Ich primárnou funkciou je zabezpečiť správne prúdenie vzduchu a zároveň zabrániť jeho nežiaducemu spätnému toku.
Princíp fungovania spätnej klapky
Celý systém funguje na jednoduchom, no efektívnom princípe. Po zapnutí ventilátora sa spätná klapka otvorí, čím umožní plynulé prúdenie vzduchu v požadovanom smere. V momente, keď sa ventilátor vypne, klapka sa automaticky uzavrie a vytvorí tak bariéru, ktorá bráni prenikaniu vonkajších elementov, ako sú nepríjemné pachy, znečistenie, hmyz alebo dokonca studený dym.
Tento mechanizmus prispieva k:
- Zabezpečeniu optimálnej teploty v interiéri.
- Znižovaniu nákladov za energie, keďže zabraňuje úniku teplého vzduchu v zimnom období a chladného vzduchu v letnom období.
Výber správnej spätnej klapky
Voľba vhodnej spätnej klapky by mala reflektovať osobitné požiadavky celého systému vzduchotechniky. Zásadným parametrom pri výbere je jej priemer, ktorý musí bez problémov zapadnúť do komponentov systému. Na trhu sú dostupné klapky s rôznymi priemermi, ako napríklad 100 mm, 125 mm, 150 mm, 160 mm alebo 200 mm.
Pri výbere môžete využiť dostupné filtre na webových stránkach predajcov, ktoré vám pomôžu pri prehľadnejšom a rýchlejšom výbere.

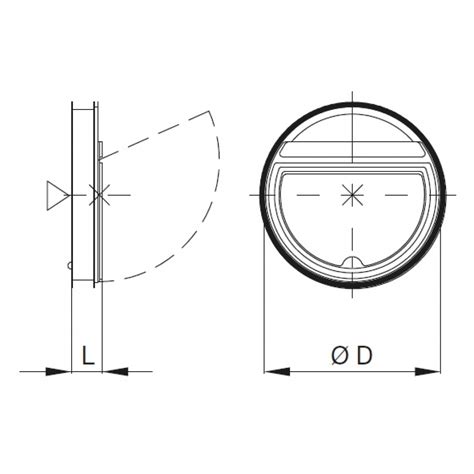

Špecifikácia spätnej klapky RSKW 100
Spätná klapka RSKW 100 sa vyznačuje tesným vyhotovením podľa normy ÖN M 6027. List klapky je tvorený rámom a silikónovou membránou, ktorá zaisťuje vysokú tesnosť. Táto klapka je vhodná na inštaláciu do vertikálnej či horizontálnej polohy. Presné tesnenie klapky, často s magnetickým uzáverom, zaisťuje vysokú tesnosť a automatické uzatvorenie klapky pri poklese tlaku, čím zvyšuje energetickú účinnosť systému.
Klapka je vyrobená z vysokokvalitného materiálu, ktorý zaručuje dlhú životnosť a odolnosť voči korózii a mechanickému namáhaniu. Jej priemer je kompatibilný s bežnými vzduchotechnickými systémami, čo umožňuje univerzálne použitie.
Montáž spätnej klapky
Montáž spätnej klapky sa vykonáva zasunutím do potrubia. Je nevyhnutné si uvedomiť smer prúdenia vzduchu, aby bola klapka správne nainštalovaná. Spätná klapka musí byť demontovateľná a prístupná pre servis a obsluhu.
Dôležité pokyny pre montáž:
- Os spätnej klapky musí byť vždy v horizontálnej polohe. Pootočenie osi zabráni správnemu fungovaniu.
- Spätnú klapku RSKW 100 umiestnite do potrubia kolmo, maximálne s odchýlkou 0°- 5° proti smeru prúdenia vzduchu.
- Spätná klapka má dvojbritvové tesnenie pre utesnenie a fixáciu v potrubí.
Tento typ klapky funguje automaticky bez potreby manuálneho ovládania, čo zjednodušuje jej inštaláciu a údržbu.
Pokročilé využitie: Požiarne klapky v centrálnych ventilačných systémoch
V budovách s centrálnych ventilačnými systémami podľa DIN 18017-3, kde jedno hlavné potrubie odvetráva viacero miestností a požiarne úseky, nadobúdajú špeciálne klapky kľúčový význam. Tieto systémy využívajú hlavné potrubie, ktoré prechádza viacerými požiarnymi úsekmi a musí byť uložené v ohňovzdornej šachte (F 90).
Štandardné riešenia s požiarnymi uzávermi alebo tanierovými ventilmi s požiarnou odolnosťou sú náročné na investície a priestor. Alternatívou môže byť montáž certifikovanej stropnej požiarnej klapky, ktorá sa inštaluje alebo zalieva do hlavného potrubia v oblasti stropu. Tým sa hlavné potrubie integruje do inštalačnej šachty.
Národné stavebné predpisy vyžadujú, aby pri vertikálne zabudovaných uzatváracích zariadeniach v hlavných potrubiach bolo neustále zabezpečené odvádzanie vzduchu. Táto požiadavka je relevantná v prípade výpadku centrálneho ventilátora, kedy by dym z miesta požiaru mohol preniknúť do hlavného potrubia a šíriť sa do nepostihnutých častí budovy. Tesná spätná klapka Helios s magnetickým uzáverom KAK zabraňuje nielen prieniku pachov, ale aj šíreniu studeného dymu do ostatných požiarnych úsekov.
Fire damper working in case of fire, (fire damper testing working animation)
Vyhotovenie elementu pre montáž:
- Príprava na zasunutie do potrubia a tvaroviek.
- Použitie U profilového tvaru z EPDM gumy na tesnenie vo vetracom potrubí.
- Obojstranný plastový rám klapky s kovovou vložkou obopína silikónovú membránu.
