Regulačné klapky do štvorhranného potrubia: princíp funkcie a použitie

Regulačné klapky sú nevyhnutnou súčasťou moderných vzduchotechnických systémov, kde ich hlavnou úlohou je precízna kontrola prietoku vzduchu. V tomto článku sa zameriame na špecifický typ - klapky určené do štvorhranného potrubia, ich princíp fungovania, konštrukčné vlastnosti a široké spektrum použitia.

Základný princíp funkcie

Princíp funkcie regulačných klapiek je založený na mechanickom nastavení polohy otočného listu (alebo lamiel) vnútri vzduchovodu. Otáčaním tohto listu sa mení prierez potrubia, čím sa priamo ovplyvňuje množstvo prechádzajúceho vzduchu.

• Otvorená poloha: V tejto polohe je list klapky nastavený tak, aby umožňoval maximálny prietok vzduchu. Často je rovnobežne s osou potrubia.
• Zatvorená poloha: V tejto polohe list klapky blokuje prietok vzduchu. Často je kolmo na os potrubia.
• Regulačná poloha: Medzi plne otvorenou a plne zatvorenou polohou umožňuje klapka plynulú reguláciu prietoku vzduchu v rozsahu od 0 do 100%.

Poloha listu je signalizovaná rôznymi spôsobmi, či už priamo na mechanizme ovládania (napr. páka, čap) alebo prostredníctvom signalizačných jednotiek pri elektrických a pneumatických pohonoch.

Konštrukčné vyhotovenie a materiály

Regulačné klapky do štvorhranného potrubia sú navrhnuté s dôrazom na spoľahlivosť, dlhú životnosť a efektívnu prevádzku. Kľúčovými konštrukčnými prvkami sú:

Teleso a listy

Teleso klapky je zvyčajne vyrobené z pozinkovaného plechu, čo zabezpečuje odolnosť voči korózii. Vystužené aerodynamické listy sú navrhnuté tak, aby minimalizovali hlučnosť a tlakové straty počas prevádzky. V niektorých špecializovaných aplikáciách sa používajú aj hliníkové profily (napr. EN AW 6060 T6) alebo materiály ako PP (polypropylén) pre kyselinovzdorné systémy.

Ložiská a čapy

Čapy listov sú často oceľové s kompozitnými klznými ložiskami, ktoré zaručujú hladký chod a dlhú životnosť. Ovládacie čapy môžu byť z pozinkovanej ocele alebo plastu.

Tesnenie

Pre aplikácie vyžadujúce vysokú tesnosť sa používajú klapky s EPDM tesnením (etylén-propylén), ktoré je umiestnené po obvode listu. Toto tesnenie zaisťuje nepriedušné uzavretie a je odolné voči teplotám od -30 °C do +100 °C (krátkodobo až +120 °C).

Materiály

Okrem pozinkovaného plechu sa v konštrukcii používajú aj:

• Nerezová oceľ (napr. AISI 304, AISI 316L) pre spojovacie skrutky, matice a časti ovládania.
• Plastické hmoty pre ozubené kolesá a iné komponenty.

Kvalitné materiály a robustná konštrukcia sú garanciou spoľahlivosti týchto komponentov.

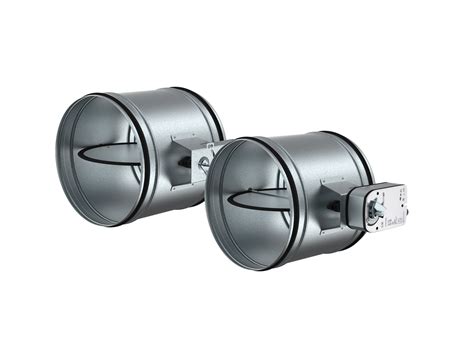

Spôsoby ovládania

Regulačné klapky môžu byť ovládané niekoľkými spôsobmi, v závislosti od požiadaviek konkrétnej aplikácie:

Ručné ovládanie

Najjednoduchšou formou je ručné ovládanie pomocou páky alebo otočného voliča. Poloha páky (napr. kolmo k osi potrubia pre zatvorenie, rovnobežne pre otvorenie) priamo indikuje stav klapky.

Pneumatické pohony

Používajú sa na automatizované riadenie. Môžu pracovať na princípe vzduch-vzduch (na otváranie a zatváranie) alebo vzduch-pružina, kde pružina slúži ako bezpečnostný mechanizmus na uzatvorenie klapky v prípade poklesu tlaku vzduchu. Pracovný tlak vo valci sa zvyčajne pohybuje v rozmedzí 0,3 - 1,0 MPa.

Elektrické pohony (servomotory)

Využívajú elektromotory s prevodovkami na ovládanie listu klapky. K pohonom je možné pripojiť signalizačnú jednotku, ktorá informuje o nastavení klapky. V prípade výpadku elektrického prúdu je často možné klapku ovládať ručne.

Pohony sa dodávajú v rôznych prevedeniach:

• S havarijnou funkciou (napr. automatické zatvorenie pri výpadku napájania).
• Dvojpolohové ovládanie (otvorené/zatvorené).
• Plynulá regulácia polohy.
• So signalizáciou jednej alebo viacerých polôh.

Ovládacie napätie pre servomotory je štandardne 24V alebo 230V.

Použitie a aplikácie

Regulačné klapky do štvorhranného potrubia nachádzajú široké uplatnenie v rôznych oblastiach:

• Vzduchotechnické systémy: Hlavné použitie je v systémoch vykurovania, ventilácie a klimatizácie (HVAC) na presnú reguláciu prietoku vzduchu v rôznych zónach budov.
• Priemyselné aplikácie: V chemickom, potravinárskom a farmaceutickom priemysle, kde je potrebná presná kontrola prietoku médií (aj keď primárne sú tieto klapky určené pre vzduch).
• Špecializované systémy: Napríklad v systémoch s nebezpečenstvom výbuchu (označenie TUNE-R-Ex), kde sú kladené špecifické požiadavky na konštrukciu a materiály.

Maximálny povolený statický tlak v potrubí pre niektoré typy klapiek môže dosahovať až 1500 Pa, pričom maximálna rýchlosť prúdenia vzduchu sa pohybuje od 8 m/s (pre hliníkové klapky RK) až po 18 m/s (pre niektoré uzatváracie klapky).

Typy klapiek do štvorhranného potrubia

Existuje viacero typov regulačných klapiek určených pre štvorhranné potrubie, ktoré sa líšia konštrukciou a určením:

• RDM: Základný typ pre reguláciu prietoku vzduchu, vyrobený z pozinkovaného plechu s vystuženými listami.
• RDTM: Tesné regulačné klapky s EPDM tesnením pre nepriedušné uzatvorenie.
• RK: Hliníkové regulačné klapky, často s plastovými komponentmi, určené na plynulú reguláciu alebo uzatvorenie.
• LK / LKR / LKS / LKSX / LKSF: Tesné lamelové uzatváracie a regulačné klapky.
• WG-JZ: Kombinácia protidažďových žalúzií a regulačných klapiek.

Niektoré klapky sú navyše vybavené prípravou pre servomotorické ovládanie, kde je podstavec navrhnutý pre priamu montáž motora, často s priemerom hriadeľa 10 mm.

Technické parametre a obmedzenia

Pri výbere a inštalácii regulačných klapiek je dôležité zohľadniť:

• Maximálny povolený statický tlak: Napríklad 1500 Pa pre klapky RDM.
• Maximálna rýchlosť prúdenia vzduchu: Líši sa podľa typu klapky a materiálu.
• Teplotná odolnosť: Štandardné prevedenia z pozinkovaného plechu sú odolné do +100 °C.
• Prevádzkové prostredie: Klapky sú určené pre vzdušniny bez abrazívnych, chemických a lepivých prímesí.

Regulačné klapky môžu byť inštalované v ľubovoľnej polohe, čo zvyšuje flexibilitu pri návrhu vzduchotechnických systémov.
