Rekuperácia tepla je kľúčovým pojmom v kontexte moderného, zdravého a energeticky efektívneho bývania. Bez kvalitného vetrania nie je možné hovoriť o pohodlnom bývaní, a bez rekuperácie tepla nemožno hovoriť o účinnom vetraní. Tento proces umožňuje dohrievať a dochladzovať vzduch, čím prináša významné úspory energie napriek tomu, že ide o elektrický spotrebič.
Vetranie s rekuperáciou tepla je neporovnateľne účinnejšie a energeticky úspornejšie ako mechanické vetranie oknami. Predsudky voči nemu postupne miznú a investori si čoraz viac uvedomujú nevyhnutnosť riadeného vetrania. Moderné, dobre utesnené budovy totiž prirodzene nevytvárajú dostatočnú výmenu vzduchu. Aby sme sa vyhli problémom s plesňami, vlhkosťou a nezdravým vnútorným ovzduším, je potrebné zabezpečiť vetranie iným spôsobom. Toto by mal mať na pamäti každý, kto stavia alebo uvažuje o stavbe, pretože najlepšie riešenia by mali byť zahrnuté už do projektu a rozpočtu stavby.
Okrem vykurovania a vetrania ľudia potrebujú aj ochladzovanie vzduchu počas horúcich dní. Zatiaľ čo rekuperácia tepla dokáže ušetriť až polovicu nákladov na vykurovanie, rastúce náklady na klimatizácie na riešenie letného prehrievania predstavujú výzvu. Systémy rekuperácie tepla však dokážu efektívne pracovať aj s chladom. Ak je v interiéri dosiahnutá príjemná teplota (klimatizáciou, tienením okien, klimatizačným modulom na báze tepelného čerpadla), rekuperácia tepla môže tento chlad využiť a vrátiť ho do čerstvého vzduchu privádzaného do interiéru.
Zlepšenie efektu rekuperácie tepla
Existujú zariadenia, ktoré dokážu efekt rekuperácie tepla ešte vylepšiť, najmä zariadenia na dodatočnú úpravu vzduchu. Zariadenia na báze tepelného čerpadla, ktoré v zime ohrievajú privádzaný vzduch a v lete ho ochladzujú, pomáhajú udržiavať príjemnú teplotu v dome počas celého roka. Zvyčajne ide o samostatné zariadenia, ktoré si vyžadujú plánovanie a zohľadnenie pri návrhu stavby, aby sa predišlo nákladným stavebným úpravám alebo zníženiu účinnosti.
Existuje však aj jedinečné riešenie, ktoré nevyžaduje externú jednotku, potrubia ani stavebné zásahy - klimatický modul. Ten sa jednoducho namontuje na vetraciu jednotku a pripojí káblom. Možnosti vetrania sa tak rozširujú na manuálne (oknami, dverami), s rekuperáciou (riadenou, tzv. nútenou, bez potreby otvárania okien) alebo s rekuperáciou s dodatočnou úpravou vzduchu.
Porovnanie rôznych typov vetrania
Ako rôzne typy vetrania ovplyvňujú teplotu v interiéri? Porovnanie bežného mechanického (manuálneho) vetrania s komfortným vetraním s rekuperáciou tepla a rekuperáciou tepla s klimatickým modulom odhaľuje ich odlišnosti.
Predstavme si horúci letný deň s teplotou 35 °C vonku. Potrebujeme vyvetrať, pretože doma je príliš horúco. Otvorením okna alebo použitím mechanického vetrania (ventilátor na plné obrátky) však len zvyšujeme teplotu a prašnosť v interiéri.
Ak však máme kvalitný systém rekuperácie tepla, sme čiastočne chránení pred prehriatím. Vetracia jednotka, ako napríklad Zehnder ComfoAir Q, obsahuje výmenník tepla, ktorý ochladzuje čerstvý vonkajší vzduch vnútorným vzduchom predtým, ako sa dostane do interiéru. Tento proces sa nazýva rekuperácia chladu a jeho cieľom je zabrániť postupnému prehrievaniu interiéru domu vonkajším vzduchom. Ak do jednotky vstupuje vzduch s teplotou 35 °C, môže sa pred prívodom do obytného priestoru ochladiť na 28 °C alebo dokonca na 25 °C, ak je v interiéri bežná teplota 23 °C. To predstavuje rozdiel 10 °C, ktorý je citeľný.
Decentrálne a centrálne vetracie jednotky

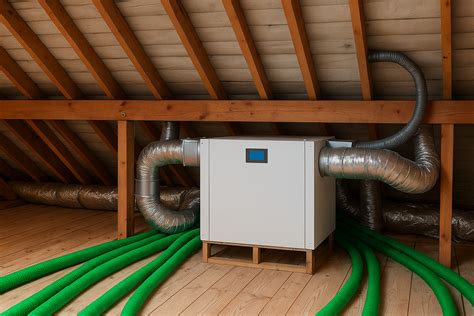

Na trhu existuje mnoho typov vetracích jednotiek s rekuperáciou tepla. Pre menšie priestory, ako sú 1-2 miestnosti, sú vhodné decentrálne vetracie jednotky, napríklad Zehnder ComfoAir 70. Ak nemáte v dome priestor na centrálnu vetraciu jednotku, ako je napríklad Zehnder ComfoAir Q, môžete zvoliť stropnú centrálnu vetraciu jednotku alebo kombináciu decentrálnych jednotiek.
Kvalitná stropná vetracia jednotka má dostatočný výkon na vyvetranie celého bytu. Napríklad stropná rekuperačná jednotka Zehnder ComfoAir Flex vyžaduje iba 33 cm stropného priestoru a možno ju nainštalovať aj do stropov úzkych chodieb s výškou len niečo vyše jedného metra.

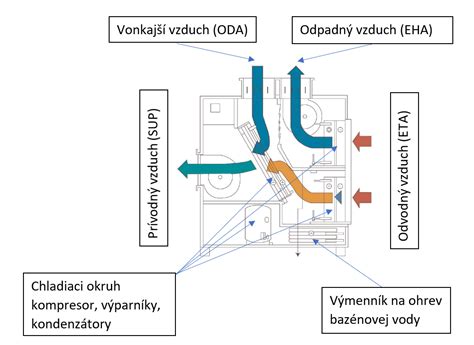

Účinnosť rekuperácie tepla, a teda aj schopnosť ochladzovať privádzaný vzduch, sa zvyšuje použitím zariadenia na dodatočnú úpravu. Dodatočné ochladenie privádzaného vzduchu na príjemnú teplotu možno dosiahnuť pridaním tepelného čerpadla vzduch-vzduch do ventilačného systému. V prípade vetracej jednotky Zehnder ComfoAir Q je takýmto zariadením klimatický modul Zehnder ComfoClime, ktorý pracuje na báze technológie invertorového tepelného čerpadla.
Ak vetracia jednotka s rekuperáciou tepla ochladila privádzaný vzduch z 35 °C na 28 °C, tepelné čerpadlo ho dokáže za optimálnych podmienok ochladiť na 15 °C. Pri vnútornej teplote 23 °C môže vetracia jednotka ochladiť vonkajší vzduch z 35 °C na 25 °C, a klimatizačný modul ho môže ďalej ochladiť na 10 °C. Používateľ má však plnú kontrolu nad nastavením požadovanej teploty.
Rekuperačné vetranie s dochladzovaním udržiava v horúcom lete príjemnú teplotu v interiéri aj bez klimatizácie. Pri vnútornej teplote 20 °C rekuperácia tepla ochladí privádzaný vzduch na 28 °C a klimatizačný modul ho ochladí na 15 °C. Pri vykurujúcej teplote 23 °C rekuperácia tepla zabezpečí teplotu privádzaného vzduchu 25 °C, ktorú klimatizačný modul dokáže ochladiť na 10 °C. Používateľ si sám zvolí požadovanú teplotu.
Hlavnou výhodou klimatizačného modulu oproti klasickým klimatizačným jednotkám je plynulý a rovnomerný prívod čerstvého vzduchu do celého interiéru a príjemná teplota vzduchu vzhľadom na vonkajšie podmienky, čím sa eliminuje riziko prechladnutia z teplotného šoku alebo ľadového prievanu.
Bc. Pavel Vořech z firmy Zehnder, európskeho lídra na trhu systémov rekuperácie tepla, zdôrazňuje, že vetracia jednotka s klimatickým modulom je najlepšou investíciou, akú možno urobiť. Vetracia jednotka Zehnder ComfoClime s klimatickým modulom je bezkonkurenčným riešením z hľadiska faktorov chladenia (EER) a vykurovania (COP), čo znamená najlepší pomer spotrebovanej a vyrobenej energie.
Rekuperácia tepla v zime
Počas chladného zimného dňa, keď vonkajšia teplota dosahuje 0 °C, otvorenie okna alebo použitie mechanického vetrania bez rekuperácie tepla znamená vpustenie studeného vzduchu do domu. To si vyžaduje dodatočné vykurovanie a v dôsledku núteného vetrania sa častejšie stretávame s nezdravými hodnotami CO2 vo vzduchu.

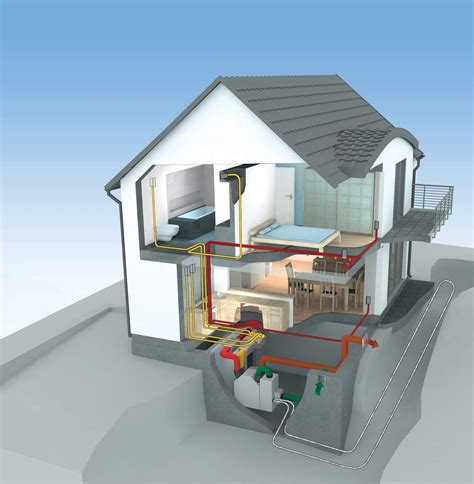

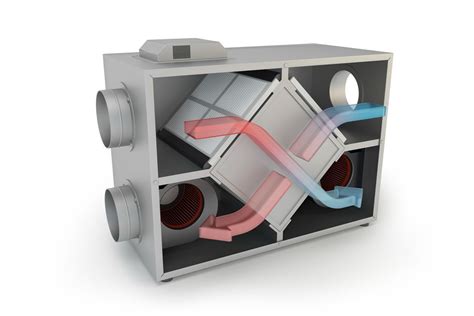

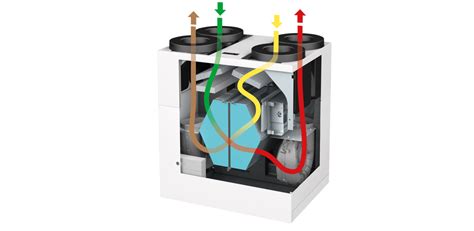

Pri riadenom vetraní s rekuperáciou tepla vetracia jednotka zabezpečuje spätné získavanie tepla. Ak do jednotky vstupuje vzduch s teplotou 0 °C a vnútorná teplota je 20 °C, výmenník tepla využívajúci vnútornú teplotu zabezpečí, že do domu sa dostane vzduch s teplotou približne 18 °C. Vy potom ohrievate len zvyšný rozdiel. Pri vyššej vnútornej teplote 23 °C rekuperácia tepla ohreje privádzaný vzduch na 21 °C, čím sa potreba dohrievania minimalizuje.
V chladných oblastiach s častým výskytom mrazu je vhodné zvoliť vetraciu jednotku s ochranou proti mrazu, ktorá chráni jednotku pred poškodením.
Ak je vo vašom dome 20 °C, vetracia jednotka Zehnder ComfoAir Q ohreje privádzaný vzduch na približne 18 °C pred zmiešaním s vnútorným vzduchom na dosiahnutie príjemnej teploty. Okrem dochladzovania v lete môže klimatizačný modul Zehnder ComfoClime v spolupráci s vetracou jednotkou Zehnder ComfoAir Q zabezpečiť aj dodatočné aktívne ohrievanie vzduchu.
Zatiaľ čo vetracia jednotka zvýši teplotu privádzaného vzduchu z 0 °C na 18 °C pri vnútornej teplote 20 °C, tepelné čerpadlo ho môže ďalej ohriať až na 30 °C. Zmiešaním privádzaného vzduchu s teplým vzduchom v interiéri sa zvyšuje celková teplota v dome. Pri vyššej teplote interiéru, napríklad 23 °C, rekuperácia ohreje vzduch z 0 °C na príjemných 21 °C a klimatizačný modul ho dokáže ohriať aj na viac ako 50 °C, čo sa v praxi bežne nevyužíva.
Rekuperačná jednotka využíva teplý vnútorný vzduch na ohrev privádzaného vzduchu, ktorý ďalej ohrieva klimatizačný modul. Týmto spôsobom sa efektívne šetria náklady na vykurovanie.
Rekuperácia vlhkosti
Okrem rekuperácie tepla je dôležité spomenúť aj rekuperáciu vlhkosti. Hoci sa vetraním snažíme zbaviť nadbytočnej vlhkosti, niekedy jej v interiéri nie je dostatok a hrozí riziko nadmerného vysušenia, najmä pri nízkych teplotách v zime. Systémy s rekuperáciou vlhkosti pomáhajú udržiavať optimálnu úroveň vlhkosti v interiéri.
Rekonštrukcie panelových domov a vetranie
Čoraz rozšírenejšie rekonštrukcie panelových domov, zamerané najmä na výmenu okien a zateplenie obvodového plášťa, často vedú k zhoršeniu vnútornej mikroklímy a vzniku plesní. Pôvodné systémy vetrania v panelových domoch sú zvyčajne podtlakové, s ventilátorom na streche, ktorý vytvára podtlak v centrálnych stúpacích potrubiach. Prívod vzduchu sa spoľahol na netesnosti konštrukcií, najmä okien.
Po osadení nových, tesnejších okien a zateplení fasády sa prirodzená výmena vzduchu výrazne zníži. Vzduch sa do bytov dostáva cez netesnosti vchodových dverí alebo netesné stúpacie potrubia, pričom tento vzduch nemusí byť čerstvý. Nedostatočné vetranie v obytných miestnostiach vedie k zvýšeniu koncentrácie CO2, vysokej vzdušnej vlhkosti a kondenzácii na chladnejších konštrukciách, čo vytvára podmienky pre vznik plesní.
V minulosti bol v panelových domoch často problém s príliš suchým vzduchom, najmä v zime, keď do Európy prúdi suchý arktický vzduch. Tento extrémne suchý vzduch spolu s nedostatočným vetraním viedol k vysušovaniu slizníc a iným zdravotným komplikáciám. Po rekonštrukcii prvého stupňa sa síce zníži neriadená výmena vzduchu, ale z hygienického hľadiska je stále príliš nízka.
Problém sa často rieši trvalým otvoreným oknom na ventiláciu, čo však vedie k prievanu, hluku a prachu. Zvyčajne sa rieši následok (pleseň), nie príčina (nedostatočné riadené vetranie).
Druhá fáza rekonštrukcie: Systémy vetrania s rekuperáciou tepla
Druhá fáza rekonštrukcie, ktorá zahŕňa opravy a doplnenie interiérových systémov technického zariadenia budov (TZB), prináša riešenie v podobe rekuperácie tepla z odpadového vzduchu. Tento proces je založený na rekuperačnom výmenníku, kde proti sebe prúdia dva vzduchy: teplý, vlhký odpadový vzduch z kúpeľní, WC a kuchýň a čerstvý, studený vonkajší vzduch. Vďaka odovzdávaniu tepla sa odpadový vzduch ochladzuje a ohrieva čerstvý prívodný vzduch.

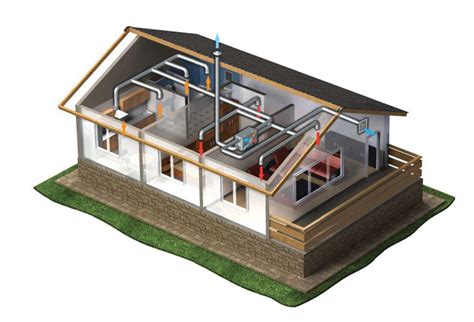

Aby tento systém fungoval efektívne, je nevyhnutné vykonať niekoľko opatrení. Pohyb vzduchu zabezpečujú ventilátory vo vzduchotechnickej jednotke. Existujú dva základné systémy rovnotlakového vetrania s rekuperáciou tepla: centralizované a decentralizované.

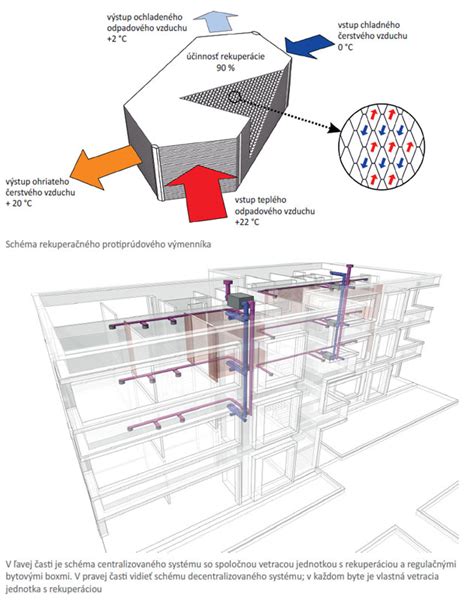

Centralizované vetranie s rekuperáciou tepla
Pri centralizovanom systéme je na streche objektu umiestnená väčšia vzduchotechnická jednotka, spoločná pre niekoľko bytov. Ak sú v objekte dve stúpacie potrubia v šachtách, je to výhodný variant. Stúpacie potrubia sa obnovia, zabezpečí sa ich tesnosť, vyčistia sa a zateplia. Na stúpacie potrubia sa napájajú jednotlivé byty, kde je umiestnený tzv. regulačný box, ktorý zabezpečuje prívod vzduchu do bytov podľa ich obsadenia. Výkon možno nastaviť v rôznych stupňoch.
Najväčším zásahom do interiéru bytov je vyhotovenie prívodov do jednotlivých obytných miestností od rozdeľovacieho boxu. Prevŕtanie otvorov cez panel je realizované pomocou fréz s odsávaním prachu. Čerstvý vzduch sa privádza do obytných miestností a odvádza cez kúpeľne, WC a kuchyne.
Centralizovaná vzduchotechnická jednotka zabezpečuje aj dohriatie vzduchu po rekuperácii a je prístupná pre správcu na kontrolu a výmenu filtrov. Užívateľ môže vetrať aj podľa snímačov kvality vzduchu, napríklad CO2. Vďaka revíznym dvierkam je možné čistiť rozvody.
Decentrálne vetranie s rekuperáciou tepla
Pri decentralizovanom systéme je v každom byte osadená malá vetracia jednotka. Rozvod po bytoch sa zhoduje s predchádzajúcim variantom, len namiesto bytového boxu je tu vetracia jednotka. Tento variant umožňuje jasné rozúčtovanie nákladov a komfortnejšie vetranie. Spoločné šachty treba obnoviť a riadne tepelne zaizolovať.
V súčasnosti existuje na trhu mnoho riešení pre rekuperáciu tepla, vrátane lokálnych a centrálnych rekuperačných jednotiek od renomovaných výrobcov ako STIEBEL ELTRON. Lokálne jednotky sú určené pre jednotlivé miestnosti, zatiaľ čo centrálne jednotky sú vhodné pre celý dom a distribuujú vzduch potrubnými rozvodmi.
Typy rekuperačných výmenníkov tepla
Na regeneráciu tepelnej energie sa používajú rôzne typy výmenníkov tepla - rekuperátory. Medzi najčastejšie patria:
- Doskové rekuperátory: Jednoduchá konštrukcia, výmena tepla prebieha cez tepelne vodivé dosky. Dosahujú účinnosť 40-70%. Nevýhodou môže byť tvorba kondenzátu a námrazy v zime.
- Rotačné rekuperátory: Valcový výmenník tepla, kde sa rotor otáča a striedavo ohrieva a ochladzuje vzduch. Dosahujú účinnosť 65-90%. Môžu však dochádzať k miešaniu znečisteného vzduchu s prítokom.
- Spájané výmenníky tepla (glykolové jednotky): Využívajú stredné chladiace médium (napr. glykol) na prenos tepla medzi odpadovým a privádzaným vzduchom. Sú flexibilné a zabraňujú miešaniu prúdov.
- Komorové rekuperátory: Uzavretý box s pohyblivou klapkou, ktorá mení smer prúdenia vzduchu. Dosahujú účinnosť 80-90% a zabraňujú zmrazeniu systému.
- Tepelné rúrky: Uzavreté medené alebo hliníkové rúrky naplnené prchavým materiálom. Princíp funguje na základe zmeny skupenstva látky pri zahrievaní. Účinnosť do 65%, bez miešania vzduchových tokov.
Rekuperácia vs. Klimatizácia
Otázka, či je vhodnejšia rekuperácia alebo klimatizácia, sa čoraz častejšie objavuje pri návrhu nových aj pri rekonštrukciách existujúcich budov. Rekuperácia a klimatizácia nie sú konkurenčné, ale komplementárne systémy s rozdielnymi funkciami.
Rekuperácia je systém riadeného vetrania so spätným získavaním tepla, ktorého hlavnou funkciou je zabezpečenie výmeny vzduchu pri minimalizácii tepelných strát. Zabezpečuje pravidelnú výmenu vzduchu, čím znižuje koncentráciu oxidu uhličitého, alergénov a vlhkosti.
Klimatizácia pracuje na princípe tepelného čerpadla, ktoré odoberá teplo z vnútorného prostredia a odvádza ho von, čím reguluje teplotu v miestnostiach.
V praxi sa čoraz častejšie uplatňuje kombinácia oboch systémov. Ak je cieľom dlhodobá energetická efektívnosť, kvalitný vnútorný vzduch a stabilná klíma, rekuperácia je jednoznačne vhodnejším riešením. Ventilácia a klimatizácia majú svoje miesto v situáciách, kde je potrebné riešiť len jednotlivé aspekty vnútorného prostredia.
Výhody a nevýhody rekuperácie tepla
Výhody:
- Energetická úspora: Rekuperačné systémy zachytávajú teplo z odvádzaného vzduchu a používajú ho na ohrev privádzaného čerstvého vzduchu, čím znižujú náklady na vykurovanie až o 70%.
- Efektívne vetranie: Zabezpečuje neustálu výmenu vzduchu, čím predchádza kumulácii vlhkosti, pachov a škodlivých látok.
- Optimálne vnútorné prostredie: Udržiava stabilnú vnútornú teplotu a vlhkosť, čím prispieva k vyššiemu komfortu.
- Vysoká efektivita: Moderné systémy dosahujú vysokú účinnosť pri výmene tepla a môžu byť integrované s inteligentnými domácimi systémami.
- Zlepšenie kvality vzduchu: Znižuje koncentráciu CO2, alergénov a iných škodlivín, čím podporuje zdravšie vnútorné prostredie.
Nevýhody:
- Počiatočné náklady a inštalácia: Vyššia vstupná investícia a zložitejšia inštalácia, najmä pri centrálnych systémoch v existujúcich budovách.
- Údržba a servis: Potreba pravidelného čistenia a výmeny filtrov na udržanie optimálnej funkčnosti.
- Možné problémy s vlhkosťou: Pri nesprávnom nastavení alebo údržbe môže dôjsť k problémom s vlhkosťou.
- Hluk: Niektoré jednotky môžu pri prevádzke produkovať hluk, najmä staršie alebo menej kvalitné modely.
Rekuperácia tepla nie je luxusný doplnok, ale užitočná a čoraz dôležitejšia súčasť moderného domu, ktorá pomáha šetriť peniaze za energie a zároveň zabezpečuje pohodlné a zdravé bývanie.
