Projektová dokumentácia pre rekonštrukciu plynovej kotolne na Zvolenskom zámku zahŕňa výmenu zastaraných kotlov za moderné kondenzačné zariadenia a úpravu nízkotlakového (NTL) rozvodu plynu. Tento proces podlieha prísnym technickým normám a legislatívnym požiadavkám platným v Slovenskej republike.
Technická špecifikácia kotolne
Pôvodná zostava zahŕňala tri stacionárne kotly RAPIDO (typ F 200/8 NT) s pretlakovými horákmi GIERSCH. V rámci modernizácie dochádza k demontáži kotlov K1 a K2, pričom kotol K3 zostáva zachovaný ako rezerva. Novú konfiguráciu tvoria dva kotly HOVAL (typ ULTRAGAS 100) s celkovým inštalovaným výkonom 200 kW a maximálnou spotrebou plynu 21,92 m³/h.
Legislatívne rámce a normy
Prevádzka a rekonštrukcia plynárenských zariadení na Zvolenskom zámku musia byť v súlade s predpismi, najmä:
- STN EN 1775 a STN 07 0703
- TPP 704 01 a TPP 609 01
- Vyhláška č. 508/2009 Z.z. (o zaistení bezpečnosti technických zariadení)
Rozvody plynu a montážne postupy
Prívod plynu do kotolne je zabezpečený plynovodom DN 50 vedeným pod zemou. Pred vstupom do objektu je umiestnený hlavný uzáver plynu (HÚP). Za meraním spotreby (korektor µ-ELCOR) sa pripája nové potrubie DN 40, ktoré sa následne redukuje na DN 25 pre pripojenie jednotlivých kotlov. Upevnenie potrubia sa realizuje pomocou typizovaných objímok a konzol, pričom zváračské práce môžu vykonávať len pracovníci s oprávnením podľa STN EN ISO 9606-1.

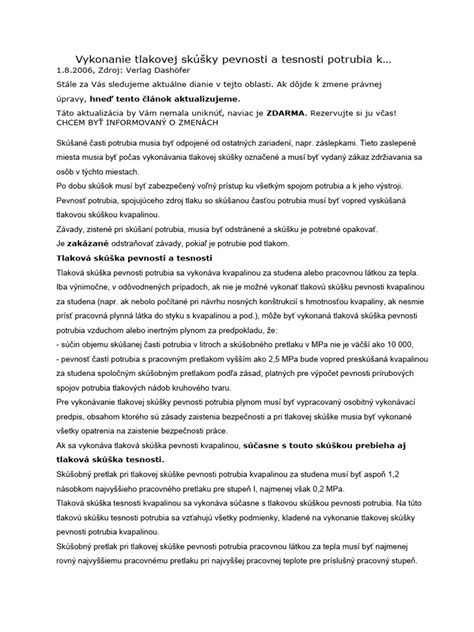

Skúšky plynovodu
Po montáži je nevyhnutné vykonať skúšku pevnosti a tesnosti. Skúšobný tlak pre skúšku pevnosti je stanovený na 7,5 kPa (2,5-násobok prevádzkového tlaku). V prípade identifikácie netesností je nutné vykonať opravu a následnú opakovanú kontrolu.
Prevádzka, údržba a bezpečnosť
Kotolňa III. triedy vyžaduje pravidelnú odbornú prehliadku minimálne 1-krát ročne, vykonávanú oprávneným odborníkom v zmysle vyhlášky č. 25/1984 Zb. Prevádzkovateľ je povinný viesť dokumentáciu, dodržiavať požiarny poriadok a zabezpečiť odbornú spôsobilosť personálu.
Vlastnosti zemného plynu
Zemný plyn používaný v kotolni je naftový, zložený najmä z metánu. Pre bezpečnú prevádzku je kľúčové regulačné zariadenie, ktoré znižuje vstupný tlak (80-100 kPa) na prevádzkový tlak horákov (cca 2 kPa). Pri dokonalom spaľovaní vzniká oxid uhličitý a voda, pričom v systémoch s výkonom pod 0,3 MW sa emisné limity merajú podľa zjednodušeného režimu.
Tlak v systéme: Bežné problémy
Kolísanie tlaku v kotle je bežným javom. Optimálny tlak pri zapnutom vykurovaní sa odporúča udržiavať v rozmedzí 1,5 až 2 bary. Medzi najčastejšie príčiny vysokého tlaku patria:
- Preplnenie systému vodou.
- Chybná alebo nesprávne natlakovaná expanzná nádoba.
- Netesný ventil plniacej slučky.
