S rozvojom priemyselného sektora si veľké množstvo technologických procesov vyžadovalo nútený prívod vzduchu. Bokom nezostal ani sektor domácností, kde niektoré typy komunikácií vyžadujú pravidelný prísun čerstvého vzduchu. Elegantným riešením tohto problému je odstredivý (radiálny) ventilátor, ktorý je schopný autonómne čerpať potrebné množstvo vzdušnej hmoty. V nasledujúcom texte preskúmame konštrukčné vlastnosti zariadenia, jeho princíp fungovania a rozsah použitia.
Čo je radiálny ventilátor a ako funguje?
Ventilátor je mechanická konštrukcia, ktorá spracováva prúd zmesi plynu a vzduchu zvýšením jej špecifickej energie pre následný pohyb. Táto architektúra umožňuje vytvoriť efekt vstrekovania (tlaku) alebo zriedenia (podtlaku) prostredníctvom mechanizmu premeny energie.
Základný mechanizmus
Proces fungovania radiálneho ventilátora prebieha v troch fázach:
- Nasávanie: Vzduch prúdi na povrch rýchlo rotujúceho obežného kolesa. Lopatky kolesa rozdeľujú vzduch na malé objemy, ktoré sa pohybujú vo vnútri pracovnej komory.
- Kompresia: V pracovnej komore sa vzduchová hmota stláča. Pri konštantnom objeme s nárastom počtu molekúl rastie rýchlosť ich vzájomných zrážok, čo zvyšuje tlak plynu.
- Vypúšťanie: Stlačený plyn sa odvádza z pracovnej komory do výstupu a ďalej do centrálneho vzduchového potrubia.
Konštrukčné vlastnosti

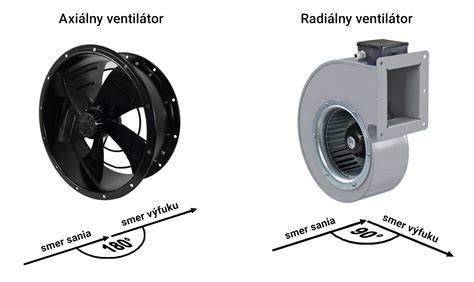

Radiálny ventilátor vyvíja výrazne vyšší tlak ako axiálna verzia. Dizajn je „opláštený“ kovovým alebo plastovým puzdrom, ktoré chráni vnútornú komoru pred prachom a vlhkosťou. Známe sú dva najbežnejšie tvary skrine:
- Zaoblený tvar: Typický pre ventilátory, ktoré musia v krátkom čase prepraviť obrovské množstvo vzduchu.
- Špirálový tvar: Vlastný ventilátorom, ktoré stláčajú vzduch a vytvárajú stredný až vysoký tlak.
Typy pohonu a prenosu energie
Mechanizmus je poháňaný elektromotorom, ktorý otáča hriadeľ s obežným kolesom. Prenos rotačného pohybu môže byť realizovaný:
- Elastickou spojkou
- Prevodom klinovým remeňom
- Plynule meniteľným prevodom (hydraulická alebo indukčná spojka)
Špecifikácie a technické parametre
Pri výbere vhodného zariadenia je potrebné zohľadniť technické a dynamické charakteristiky:
| Parameter | Popis |
|---|---|
| Výtlačný tlak (Pv) | Súčet statického a dynamického tlaku v nominálnom režime. |
| Objemový prietok (Q) | Množstvo vzduchu prepraveného za jednotku času (m³/h). |
| Frekvencia otáčania | Počet plných otáčok kolesa za jednotku času (Hz). |
| Akustický tlak | Hladina hluku, meraná vo vzdialenosti 3 metrov. |
Poznámka: Pri dlhšej práci v režime preťaženia s vysokou rýchlosťou sa ventilátor prehrieva, preto by úroveň zaťaženia nemala presiahnuť 75 % maxima.
Connection guidelines for VENTS Quiet 100 domestic fan. Overview and installation
Oblasť použitia
Radiálne ventilátory nachádzajú uplatnenie v rôznych odvetviach:
- Priemysel: Pneumatická doprava, odvod dymu, manipulácia s agresívnymi plynovými zmesami.
- Domácnosti a kancelárie: Ventilačné systémy bytových domov, odsávanie v kuchyniach (digestory) a kúpeľniach.
- HVAC systémy: Distribúcia vzduchu v klimatizačných jednotkách, kde je nutné prekonať odpor filtrov a tlmičov.
Pri výbere ventilátora do bytových priestorov venujte pozornosť doplnkovým funkciám, ako sú nastaviteľné časovače, detektory vlhkosti (hygrostaty) alebo snímače pohybu, ktoré zvyšujú energetickú efektivitu systému.
