Regulácia vykurovacieho systému s Protherm Thermolink P
Efektívne a úsporné využitie energie je kľúčovým cieľom každej vykurovacej sústavy. Regulácia môže prebiehať na základe vonkajšej teploty (ekvitermická regulácia), vnútornej teploty vzduchu (priestorové termostaty) alebo výstupnej teploty vody z kotla. Použitie priestorových termostatov, ako je Protherm Thermolink P, dokáže výrazne znížiť frekvenciu spínania kotla v porovnaní s reguláciou len cez kotlový termostat, čo vedie k úspore energie až 25 % a predĺženiu životnosti kotla.

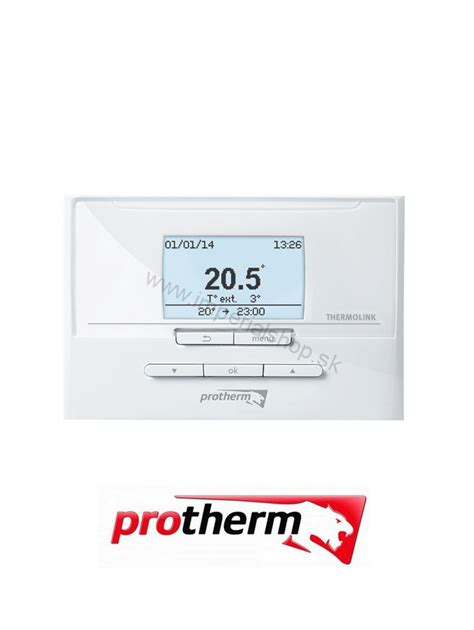

Protherm Thermolink P je digitálny izbový programovateľný termostat, ktorý vďaka eBus komunikačnému rozhraniu efektívne moduluje výkon kotla. Je navrhnutý pre jednoduché ovládanie s textovým navádzaním na podsvietenom displeji a umožňuje nastavenie týždenného programu pre vykurovací režim, ako aj nastavenie teploty teplej vody (pri kotloch s prietokovým ohrevom alebo ohrevom v externom zásobníku).
Kľúčové vlastnosti a výhody Protherm Thermolink P
- eBus komunikačné rozhranie: Umožňuje efektívnu moduláciu výkonu kotla, čím prispieva k úspore energie.
- Programovateľný týždenný program: Nastavenie vykurovacieho režimu s možnosťou kombinácie až 7 časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a ohrev teplej vody.
- Ekvitermická regulácia: Po pripojení snímača vonkajšej teploty funguje ako plnohodnotný ekvitermický regulátor.
- Automatická optimalizácia vykurovacej krivky: Systém sa automaticky prispôsobuje vonkajším podmienkam pre optimálny komfort a úsporu.
- Optimálny štart vykurovania: Zabezpečuje dosiahnutie požadovanej teploty už na začiatku nastaveného časového intervalu.
- Nastavenie teploty teplej vody: Možnosť nastaviť preferovanú teplotu teplej úžitkovej vody.
- Ovládanie cirkulačného čerpadla TÚV: Podpora pre efektívnu prevádzku cirkulácie teplej vody.
- Protimrazová ochrana: Chráni vykurovací systém pred zamrznutím.
- Funkcia Dovolenka: Umožňuje nastaviť špecifický režim počas vašej neprítomnosti.
- Intuitívne ovládanie: Podsvietený displej s textovým navádzaním zjednodušuje obsluhu.
- Moderný dizajn: Elegantný vzhľad termostatu dopĺňa akýkoľvek interiér.
- Autodiagnostika: Základné diagnostické funkcie pre prehľad o stave systému.
Kompatibilita s kotlami Protherm
Pre maximálne využitie funkcií termostatu Protherm Thermolink P je odporúčané jeho použitie s nasledujúcimi typmi kotlov Protherm:
Kondenzačné kotly:
- Tiger Condens
- Panther Condens
- Gepard Condens
- Lev
Nekondenzačné kotly:
- Panther
- Gepard
Elektrické kotly:
- Ray
Originálny kód produktu: 0020118083
Umiestnenie a pripojenie termostatu Thermolink P
Správne umiestnenie izbového termostatu je kľúčové pre jeho presnú funkciu. Odporúča sa inštalácia na mieste s prirodzeným prúdením vzduchu, vo výške približne 150 cm od podlahy, vo vzdialenosti aspoň 25 cm od dverí, aby nebol ovplyvňovaný prievanom. Vyhnite sa umiestneniu v rohoch, blízko vykurovacích telies, okien, pod klimatizáciu alebo na akékoľvek miesto, kde by jeho meranie teploty mohlo byť skreslené.
Technické parametre Protherm Thermolink P
| Parameter | Špecifikácia |
|---|---|
| Model | Thermolink P |
| Produktová séria | Thermolink |
| Typ | Programovateľný digitálny eBus izbový termostat |
| Umiestnenie | Na stene |
| Druh zariadenia | Regulátor priestorovej teploty + ekvitermický regulátor |
| Použitie | Regulácia teploty vykurovacieho systému v spojení s plynovým alebo elektrickým kotlom |
| Záruka | 2 roky |
| Farba | Biela |
| Typ regulátora | eBus elektronický |
| Napájanie | Cez eBus zbernicu kotla (24 V) |
| Pripojenie ku kotlu | Drôtové - dvojžilový kábel CYKY 2 x 0,75 mm² |
| Počet a druh programu | 1 týždenný alebo 1 denný |
| Počet teplotných zmien za deň | 7 |
| Regulačná charakteristika | Plynulá |
| Rozsah nastavenia teploty v priestore | +5 °C až +30 °C |
| Rozsah nastavenia teploty teplej vody | +38 °C až +65 °C |
| Prípustná teplota okolia | 0 °C až +60 °C |
| Typ montáže | Na omietku |
| Elektrické krytie | IP 20 |
| Trieda ochrany | Trieda 2 |
| Maximálna dĺžka spojovacieho kábla | 300 m |
| Statický rozdiel | ±0,3 °C |
| Komunikačné rozhranie | Zbernica eBUS 2.0 |
| Výška | 97 mm |
| Šírka | 146 mm |
| Hĺbka | 35 mm |
| Hmotnosť netto (bez obalu) | 0,4 kg |
Bezpečnostné upozornenia
Montáž, uvedenie do prevádzky a údržbu regulátora musí vykonávať oprávnená osoba s príslušnou kvalifikáciou a výcvikom od výrobcu. Pri neodbornom použití alebo použití v rozpore s určením môže dôjsť k ohrozeniu zdravia alebo života. Je nevyhnutné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu. Prestavby a zmeny výrobku nie sú prípustné z bezpečnostných dôvodov.
