Predstavenie regulátora Protherm Thermolink P
Protherm Thermolink P je komunikačný regulátor, ktorý slúži ako ekvitermický regulátor a zároveň ako izbový regulátor od spoločnosti Protherm. Tento regulátor komunikuje s kotlom prostredníctvom protokolu eBus. Regulácia vykurovacej vody je závislá od vonkajšej teploty, čo znamená, že kotol automaticky nastavuje teplotu vody podľa vonkajšej teploty a požadovanej vnútornej (izbovej) teploty. Regulátor umožňuje nastaviť týždenný program, kde je možné rozdeliť deň na niekoľko časových úsekov s rôznymi teplotami.
Samotný regulátor nepoužíva batérie, je napájaný priamo z kotla prostredníctvom 24 V eBus zbernice.
Kľúčové funkcie a možnosti nastavenia
eBus programovateľný regulátor umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov. Pre každý časový úsek je možné individuálne nastaviť teplotu pre vykurovanie aj pre ohrev teplej vody. Regulátor umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu. V prípade pripojenia vonkajšieho snímača je možné regulovať systém aj v závislosti od vonkajšej teploty, s možnosťou automatickej optimalizácie vykurovacej krivky.
Automatická optimalizácia vykurovacej krivky
Táto funkcia zabezpečuje, že systém neustále optimalizuje vykurovaciu krivku na základe vonkajších podmienok a nastaveného programu, čím sa dosahuje maximálna efektivita a úspora energie.
Optimálny štart vykurovania
Funkcia optimálneho štartu zabezpečí, že požadovaná teplota v miestnosti bude dosiahnutá presne na začiatku nastaveného časového úseku, čím sa predíde zbytočnému prekurovaniu alebo nedokúreniu.
Jednoduché navádzajúce ovládanie textom
Regulátor disponuje intuitívnym ovládaním s textovým navádzaním na podsvietenom displeji, čo uľahčuje nastavenie všetkých funkcií.
Zobrazenie aktuálneho času a teploty
Na displeji regulátora je možné sledovať aktuálny čas, deň v týždni, vnútornú izbovú teplotu a po pripojení vonkajšieho snímača aj vonkajšiu teplotu.
Ďalšie praktické funkcie
- Možnosť nastavenia teploty teplej vody (TV): Pri kotloch s prietokovým ohrevom TV alebo s externým zásobníkom je možné nastaviť požadovanú teplotu TV.
- Podpora komfortnej/útlmovej teploty: Možnosť nastaviť rôzne teploty pre aktívny režim a úsporný režim.
- Prázdninový režim: Umožňuje nastaviť obdobie, počas ktorého bude regulácia pracovať v úspornejšom režime.
- Protimrazová ochrana: Chráni vykurovací systém pred zamrznutím.
- Ovládanie cirkulačného čerpadla TÚV: Možnosť ovládania cirkulačného čerpadla teplej vody.
- Autodiagnostika: Regulátor dokáže signalizovať poruchu komunikácie alebo chybu systému.
Technické parametre
| Parameter | Hodnota / rozsah |
|---|---|
| Napájanie / komunikačné rozhranie | 24 V eBus |
| Maximálna dĺžka kábla | do 300 m |
| Prierez kábla na pripojenie | 2 × 0,75 mm² |
| Rozsah izbovej teploty | 5 až 30 °C |
| Rozsah teplôt teplej vody | 38 až 65 °C |
| Rozmery (Šírka × Hĺbka × Výška) | 146,5 mm × 35 mm × 97 mm |
| Krytie / trieda ochrany | IP 20 / Trieda 2 |
| Maximálna teplota miestnosti | 50 °C |
| Maximálna teplota TV | 65 °C |
| Regulačná charakteristika | Ekvitermný typ regulácie, spojitá charakteristika |
| Prevádzkové napätie eBus | 24 V |
| Napájací prúd | 17 mA |
| Statický rozdiel | ±0,3 °C |
Inštalácia, zapojenie a odporúčania
Inštaláciu regulátora Protherm Thermolink P by mal vykonať kvalifikovaný technik, najmä pokiaľ ide o pripojenie k elektrickému obvodu a komunikáciu cez eBus.
Dôležité upozornenia:
- Izbový termostat/regulátor sa nesmie pripájať na 230 V - musia sa použiť svorky eBus 24 V.
- Pri pripájaní svorky RT 24V, zbernice BUS a vonkajšieho snímača je dôležité dodržať polaritu a použiť vhodný kábel.
- Odporúčaný prierez spojovacieho kábla je CYKY 2 × 0,75 mm².
- Maximálna dĺžka spojovacieho kábla je 300 m.
- V príručke sa uvádza: „Nevyťahujte svorkovnicu pripojenia izbového termostatu RT 24V z hlavnej dosky kotla“.
Odporúčané umiestnenie regulátora:
Regulátor by mal byť inštalovaný na mieste s prirodzeným prúdením vzduchu, ideálne vo výške 150 cm od podlahy a aspoň 25 cm od dverí, aby nebol ovplyvňovaný prievanom. Nie je vhodné ho umiestňovať do rohov, k vykurovacím telesám, oknám, pod klimatizáciu a všade tam, kde by jeho prevádzka mohla byť nevhodne ovplyvňovaná.
Kompatibilita s kotlami Protherm
Regulátor Protherm Thermolink P je plne kompatibilný s nasledujúcimi typmi kotlov Protherm:
- Kondenzačné kotly: Tiger Condens, Panther Condens, Gepard Condens, Lev
- Nekondenzačné kotly: Panther, Gepard
- Elektrické kotly: Ray
Je tiež vhodný pre kotly Protherm Tiger bez ekvitermiky a je možné ho použiť s kotlom Protherm Lev 30kkz. Pre kotol Protherm Tiger Condens so zásobníkom 42L, 30kW (Protherm 30/35 KKZ42) je tiež vhodnou voľbou.

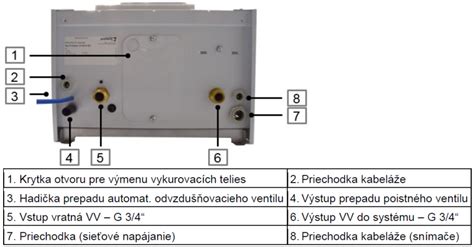

Protherm ray 12K-inštalacia termostatu
O spoločnosti Protherm Production
Protherm Production patrí do medzinárodného koncernu Vaillant Group a je významným výrobcom vykurovacej techniky. Spoločnosť pôsobí na trhu od roku 1991 a vyrába kotly značiek Vaillant a Protherm pre slovenský trh. Výroba sídli v Skalici a okrem nej spoločnosti patrí aj Vaillant Industrial Slovakia v Trenčianskych Stankovciach. Vaillant Group má viac ako 140-ročnú históriu a je lídrom v oblasti vykurovacích technológií s celosvetovou pôsobnosťou. Spoločnosť Protherm Production vyrába široký sortiment kotlov a zariadení na ohrev teplej vody, vrátane kondenzačných, nekondenzačných a elektrokotlov. Využíva najmodernejšie elektronické pracovné postupy a disponuje špičkovým vývojovým centrom.
