Riešenie problémov s únikom vody z kondenzačného kotla

Vidíte, že z vášho kondenzačného plynového kotla kvapká voda? Tento problém by ste nemali odkladať. Nesprávna funkcia alebo poškodenie môže viesť k vážnejším problémom, ktoré si vyžiadajú drahú výmenu celého zariadenia. Úniky chladiacej kvapaliny sa však môžu vyskytnúť z rôznych dôvodov a na rôznych miestach. V tomto článku vám ukážeme, ako ich odhaliť a odstrániť.

Príčiny a miesta únikov vody z plynového kotla

Úniky chladiacej kvapaliny môžu signalizovať problémy v rôznych častiach kotla. U plynového kotla s dvoma okruhmi sa najčastejšie vyskytujú v nasledujúcich komponentoch:

• Výmenník tepla: Toto je srdce kotla, kde dochádza k výmene tepla medzi plynom a vodou. Poškodenie môže byť spôsobené koróziou, tepelným namáhaním alebo hydraulickým tlakom.
• Potrubia: Vnútorné potrubia, ktoré rozvádzajú chladiacu kvapalinu, sa môžu poškodiť koróziou alebo mechanickým poškodením.
• Expanzná nádrž: Slúži na kompenzáciu zmeny objemu vody pri zmene teploty. Úniky môžu nastať v závitových spojeniach alebo v dôsledku korózie samotnej nádrže.
• Miesta odnímateľných spojení: Tieto spoje, kde sa jednotlivé časti kotla spájajú pomocou závitov a tesnení, sú náchylné na úniky v prípade opotrebovaných alebo nesprávne nainštalovaných tesnení, prípadne nedostatočne dotiahnutých matíc.

Úroveň zložitosti opravy úniku vody z kotla závisí od jeho umiestnenia. Najjednoduchšie je riešiť netesnosti na spojoch, zatiaľ čo oprava alebo výmena výmenníka tepla patrí k najnáročnejším.

Ako zistiť, či kotol uniká?

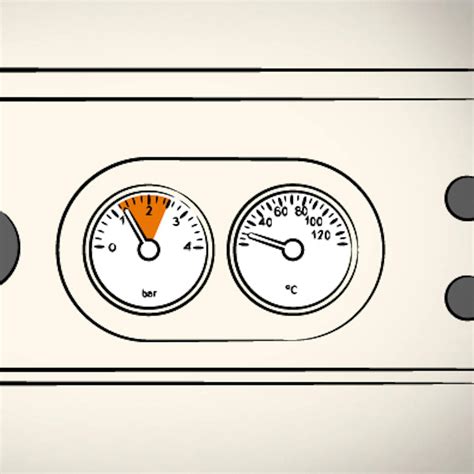

Hlavným indikátorom úniku chladiacej kvapaliny je pokles hydraulického tlaku vo vykurovacom systéme, ktorý je zobrazený na manometri. Je dôležité poznamenať, že pokles tlaku môže byť spôsobený aj inými faktormi, ako je zmena hustoty vody alebo bežné odvzdušňovanie radiátorov. Ak však ihla manometra neustále klesá alebo sa zobrazuje upozornenie na nedostatok vody v systéme, je nevyhnutné skontrolovať tesnosť.

Vizuálna kontrola a ďalšie metódy

Kontrola problémových oblastí je prvým krokom. Zamerajte sa predovšetkým na odnímateľné pripojenia a ventily. Miesto úniku však nemusí byť vždy viditeľné vo forme súvislého prúdu vody. Často ide len o jemné kvapkanie, ktoré sa na horúcich povrchoch kotla rýchlo odparuje.

Preto venujte pozornosť nielen mokrým miestam, ale aj:

• Stopám kvapiek
• Škvrnám od hrdze

Na hľadanie únikov používajte baterku a pomocou zrkadla skontrolujte ťažko dostupné oblasti. Pod potenciálnymi miestami úniku umiestnite papierové servítky - ich zvlhnutie potvrdí prítomnosť úniku.

Ak pokles tlaku naznačuje únik, problém nemusí byť len v kotli, ale aj v iných častiach vykurovacieho systému, vrátane radiátorov. Systém môžete skontrolovať aj vypustením vody z okruhu a následným nahustením vzduchu kompresorom. Únik sa prejaví charakteristickým zvukom. V prípade potrubí uložených pod podlahou alebo dlažbou budete potrebovať fonendoskop na zachytenie zvuku unikajúceho vzduchu.

Kondenzát vs. Únik: Ako rozlíšiť?

Voda pod kotlom nemusí vždy znamenať únik. Často ide o kondenzát, ktorý vzniká prirodzenou cestou pri prevádzke kondenzačných kotlov. Počas spaľovania vstupuje do spaľovacej komory vzduch obsahujúci vlhkosť. Pri horení sa táto vlhkosť mení na horúcu paru, ktorá sa pri kontakte so studeným povrchom výmenníka tepla zráža vo forme kondenzátu.

Proces kondenzácie:

1. Vzduch so stopami vlhkosti vstupuje do spaľovacej komory.
2. Pri horení vzniká horúca para.
3. Para sa ochladzuje na povrchu výmenníka tepla.
4. Vznikajú kvapky kondenzátu.

Kondenzát obsahuje malé percento kyselín, ktoré môžu spôsobovať koróziu kovových povrchov. Po zahriatí chladiacej kvapaliny na 60-70 °C sa kondenzát odparí. Na urýchlenie tohto procesu môžete pri spustení kotla nastaviť vyššiu teplotu a následne ju znížiť.

Dlhšie trvajúca kondenzácia pri teplote chladiacej kvapaliny nad 60 °C môže naznačovať nesprávnu organizáciu vykurovacieho systému alebo chyby pri návrhu a inštalácii. Dlhhodobé pôsobenie kyslého prostredia vedie ku korózii a zhoršuje tepelnú vodivosť, čím znižuje účinnosť kotla. Kondenzácia sa môže usadzovať aj na vnútorných povrchoch izolovaných komínov, čo vedie k ich opotrebovaniu. Riešením môže byť izolácia komína.

Oprava netesností na závitových spojeniach

Vykurovací okruh kotla je uzavretý. Chladiaca kvapalina cirkuluje medzi výmenníkom tepla, potrubiami a radiátormi. Pripojenie potrubí k systému sa realizuje pomocou závitových spojení, ktoré sú utesnené elastickými, žiaruvzdornými tesniacimi krúžkami. Opotrebované, nesprávne nainštalované tesnenia alebo nedostatočne dotiahnuté matice môžu spôsobiť únik vody.

Postup pri úniku na závitovom spoji:

1. Pokúste sa dotiahnuť maticu. Buďte opatrní, aby ste ju nepreťahovali a nezlomili.
2. Ak únik pretrváva, vymeňte tesnenie. Predtým vypnite prívod plynu a vody, vypustite vodu z výmenníka tepla.
3. Odskrutkujte prevlečnú maticu, vymeňte tesnenie a znova zmontujte maticu.

Na tesnenie sa používajú gumené, silikónové, paronitové alebo iné elastické materiály. Pri výbere tesnení je dôležité zohľadniť veľkosť závitu. Alternatívou môže byť aj použitie hygienického ľanu.

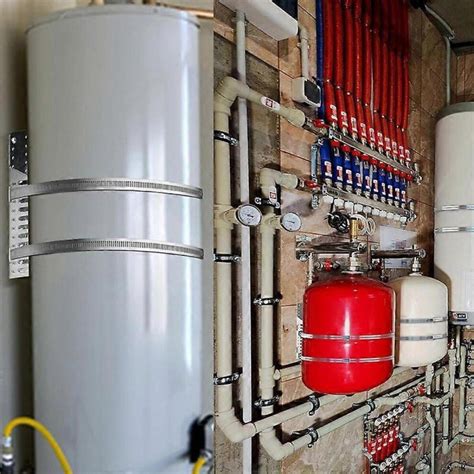

Expanzná nádrž: Funkcia a možné úniky

Expanzná nádrž je kľúčovou súčasťou bezpečnostného systému kotla. Rozdelená membránou na dve komory, prijíma prebytočnú vodu vznikajúcu pri ohrievaní chladiacej kvapaliny, čím kompenzuje zvýšenie tlaku v systéme. V hornej dutine je vzduch alebo inertný plyn s ventilom, zatiaľ čo spodná dutina slúži na prívod prebytočnej chladiacej kvapaliny.

Úniky v expanznej nádrži sa najčastejšie vyskytujú:

• Na závitových spojeniach potrubí s nádržou. Riešenie je rovnaké ako pri iných závitových spojeniach - dotiahnutie matíc alebo výmena tesnení.
• V dôsledku korózie kovového telesa nádrže. Kyslíkové bubliny vo vode môžu spôsobiť tvorbu fistúl (dier), ktoré sa stanú miestom úniku. Čím častejšie je potrebné dopĺňať vodu do systému, tým vyššie je riziko poškodenia nádrže. V prípade fistúl je potrebné nádrž vymeniť.

Existujú dva typy expanzných nádrží: otvorené (inštalované mimo kotolne) a uzavreté (vstavané v kotloch). Všetky nástenné dvoj- aj jednokruhové kotly sú vybavené vstavanými expanznými nádržami uzavretého typu.

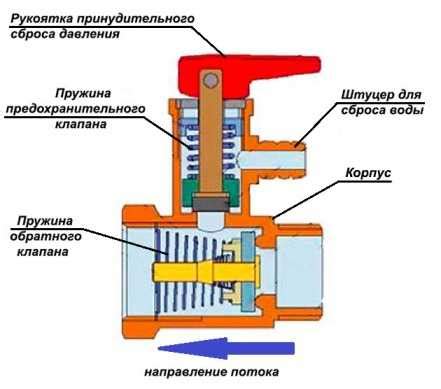

Poistný ventil: Bezpečnosť a možné problémy

Poistný ventil je ďalším dôležitým prvkom bezpečnostného systému, ktorý chráni vykurovací systém pred nadmerným tlakom. V prípade, že expanzná nádrž nezvládne kompenzovať tlak, poistný ventil sa otvorí a vypustí prebytočné chladivo do odpadového potrubia.

Poistný ventil sa môže aktivovať a spôsobiť únik chladiacej kvapaliny v nasledujúcich prípadoch:

• Nesprávne dimenzovaná expanzná nádrž alebo jej porucha (napr. prasknutá membrána).
• Poškodená membrána v dôsledku opotrebenia.
• Únik vzduchu cez chybnú vsuvku.
• Funkčná porucha riadiacej automatiky.
• Opotrebovaná pružina ventilu, ktorá stratí svoju pružnosť a nedokáže udržať ventil pevne uzavretý pri normálnom prevádzkovom tlaku.
• Nečistoty (napr. zvyšky hrdze) medzi tanierom ventilu a sedlom.

Ak nie je spojenie ventilovej rúrky s odpadovým potrubím dostatočne tesné, chladiaca kvapalina môže vytekať na podlahu. Je dôležité venovať pozornosť tejto oblasti pri technickej prehliadke.

Pri výbere nového poistného ventilu je potrebné zohľadniť technické parametre ako menovitý priemer otvoru, veľkosť závitového pripojenia a nastavený tlak. Poškodený ventil je potrebné nahradiť novým.

Poškodenie výmenníka tepla a potrubí

Výmenník tepla môže byť poškodený vyhorením steny, vznikom trhliny alebo fistule. Tieto poškodenia sú často dôsledkom tepelného namáhania, hydraulického tlaku alebo koróznych procesov.

Oprava výmenníka tepla sa vykonáva spájkovaním. Proces zahŕňa demontáž, čistenie a odmastené oblasti okolo netesnosti, spájkovanie, testovanie a následnú inštaláciu. Pri presakovaní na ľahko prístupnom mieste nie je vždy nutná úplná demontáž. Oprava sa vykonáva pomocou horáka alebo plynového horáka.

Testovanie po oprave sa vykonáva natlakovaním okruhu vodou na skúšobnú hodnotu a sledovaním poklesu tlaku po dobu minimálne 5 minút. Ak nedôjde k poklesu tlaku a vizuálna kontrola nepotvrdí netesnosti, oprava je úspešná.

V prípade vážneho poškodenia nie je oprava výmenníka tepla praktická a je potrebné ho vymeniť za nový. Niektoré výmenníky tepla, najmä tie vyrobené z tenkých plechových zliatin (často v čínskych výrobkoch), sa nedajú spájkovať.

Poškodenie vnútorných potrubí sa rieši podobne, pričom v niektorých prípadoch môže byť nevyhnutná výmena celého potrubného vedenia.

Prevencia a údržba

Pravidelná údržba a správne používanie kotla sú kľúčové pre minimalizáciu rizika únikov vody a predĺženie jeho životnosti.

• Pravidelná kontrola tlaku vo vykurovacom systéme.
• Vizuálna kontrola kotla a jeho okolia na prítomnosť vlhkosti alebo stôp po kvapkách.
• Profesionálna servisná prehliadka kotla aspoň raz ročne, ideálne pred začiatkom vykurovacej sezóny. Servisný technik skontroluje všetky dôležité komponenty, vrátane tesnení, expanznej nádrže a poistného ventilu.
• Správna inštalácia a pripojenie kotla. V prípade pochybností je vždy lepšie zveriť tieto práce odborníkovi.
• Dodržiavanie pokynov výrobcu týkajúcich sa prevádzky a údržby kotla.

V prípade zistenia akéhokoľvek úniku vody je dôležité konať rýchlo. Okamžité riešenie problému môže zabrániť vážnejším škodám a nákladným opravám.
