Programovateľný digitálny termostat a snímače Pt100: Funkcie a použitie

Digitálny termostat je elektronické zariadenie, ktoré sa používa na kontrolu teploty v dome alebo budove. Namiesto analógového termostatu, ktorý využíva mechanický kontrolný systém, digitálny termostat používa mikroprocesor na presnejšiu kontrolu teploty.

Je to skvelý prvok, ktorý treba zohľadniť v domácnosti, pretože umožňuje šetriť energiu a znižovať náklady na vykurovanie a chladenie. Umožnením presnejšieho a efektívnejšieho nastavenia teploty môžu digitálne termostaty pomôcť zlepšiť energetickú efektívnosť domu alebo budovy.

Princíp činnosti PID regulátora

Princíp PID regulátora spočíva v použití troch rôznych zložiek - proporcionálnej (P), integračnej (I) a derivačnej (D) - na dosiahnutie čo najlepšej a najstabilnejšej regulácie. Vďaka automatickému nastaveniu na optimálnu hodnotu za daných podmienok dosahuje PID regulátor najefektívnejšiu reguláciu s vysokou presnosťou bez väčších odchýlok.

PID regulátor pre svoju funkciu potrebuje vstupnú hodnotu (napríklad požadovanú teplotu v miestnosti), vstup spätnej väzby (v prípade regulácie teploty to bude snímač teploty) a výstupnú reguláciu (relé, SSR atď.) na spínanie vykurovacieho telesa. PID regulátor patrí medzi spojité regulátory a v systémoch riadenia sa radí pred riadenú sústavu. Do regulátora vstupuje regulačná odchýlka a vystupuje akčná veličina (ON / OFF).

Všetky konštanty a parametre možno nastaviť a vyladiť tak, aby dochádzalo k optimálnemu riadeniu a spínania teploty.

Typy digitálnych termostatov

Existuje niekoľko typov digitálnych termostatov na trhu, z ktorých každý má svoje vlastné vlastnosti a výhody:

Programovateľný digitálny termostat

Tento typ termostatu je schopný naprogramovať sa na nastavenie teploty v rôznych časoch dňa. Niektoré modely dokonca umožňujú prispôsobiť teplotu pre každý deň v týždni.

Vlastnosti programovateľného termostatu:

• Umožňuje šetriť energiu nastavením teploty podľa potrieb v každom okamihu dňa.
• Umožňuje prispôsobiť teplotu pre každý deň v týždni.
• Niektoré modely sa môžu pripojiť na Wi-Fi sieť, aby sa dali ovládať z smartfónu alebo tabletu.

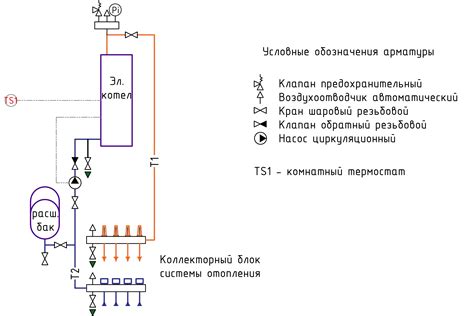

Digitálny termostat vykurovania

Táto typológia termostatu je ideálna, ak ho chceme používať špecificky na vykurovanie našej domácnosti. Okrem toho môžeme mať úplnú kontrolu z mobilu, ak je model, ktorý máme, s WiFi ovládaním, čím sa dosahuje veľký pokrok v pohodlí.

Vlastnosti digitálneho termostatu vykurovania:

• Správa teploty domácnosti z akéhokoľvek miesta.
• Zvyčajne obsahujú farebné kapacitné LED displeje.
• Možnosť inštalácie prakticky do akéhokoľvek systému.

Digitálny termostat bez programovania

Tento typ termostatu nie je možné naprogramovať na nastavenie teploty v rôznych časoch dňa. Namiesto toho jednoducho umožňuje nastaviť požadovanú teplotu a udržiavať ju konštantnú.

Vlastnosti digitálneho termostatu bez programovania:

• Je jednoduchšie na používanie ako programovateľný termostat.
• Nedovoľuje šetriť energiu, pretože neupravuje teplotu podľa potrieb v každom okamihu dňa.
• Niektoré modely môžu mať ďalšie funkcie, ako je zobrazenie vlhkosti a možnosť nastaviť rýchlosť ventilátora.

Inteligentný termostat

Inteligentný termostat je programovateľný model, ktorý sa pripája na Wi-Fi sieť a môže byť ovládaný prostredníctvom mobilnej aplikácie. V katalógu produktov majú rozsiahlu škálu možností, ktoré sa prispôsobia prakticky každej domácnosti a situácii prostredníctvom prispôsobeného programovania.

Programovateľné PID regulátory: Príklady a vlastnosti

Model MF108-802

Model MF108-802 v kompaktnom sivom šasi je určený na inštaláciu do stojana alebo na prístrojovú dosku. V porovnaní s ostatnými ponúkanými modelmi je tento vybavený veľkým a jasným displejom, ktorý je dobre viditeľný aj z väčšej vzdialenosti. Na zadnej strane regulátora sa nachádza klasická skrutkovacia svorkovnica na pripojenie napájania (AC85-265 V 50/60 Hz), vstupných a výstupných prvkov.

Regulátor umožňuje manuálne nastavenie všetkých prvkov (P, I, D), ale pomocou funkcie Autotuning možno zvoliť aj automatické ladenie. Túto funkciu využijú najmä menej skúsení používatelia, ktorí nemajú skúsenosti s manuálnym nastavovaním PID regulátorov. Ako vstup je možné pripojiť niekoľko typov teplotných snímačov alebo lineárnych napäťových prvkov pre tlak, prietok atď. Regulátor je vybavený aj dvoma Lo/Hi alarmami pre upozornenie na namerané pod/nad limitné hodnoty.

Model CH502FK02

CH502FK02 je plne programovateľný PID regulátor/termostat určený na presnú reguláciu teploty v rozsahu od 0 do 400 °C. Je obzvlášť užitočný v priemyselných a laboratórnych aplikáciách, ako je regulácia teploty v sušiarňach, žíhacích a vytvrdzovacích peciach, tlačiarenských peciach alebo pri riadení vykurovacích telies v domácich udiarňach, 3D tlačiarňach alebo vývojových prototypových zariadeniach.

Zariadenie je vybavené dvoma prehľadnými LED displejmi, ktoré umožňujú súčasné zobrazenie aktuálne meranej a nastavenej teploty. Regulátor podporuje plne automatický režim PID s možnosťou použitia funkcie automatického ladenia, ktorá sama optimalizuje parametre regulácie - proporcionalitu, integračný a derivačný čas a dĺžku cyklu. Na výstupe je k dispozícii spínací kontakt relé a napäťový signál 12 V pre riadenie polovodičovým relé (SSR). K dispozícii je aj alarmový výstup (ALARM1) so samostatným spínacím relé.

Regulátor pracuje s termočlánkom typu K, ktorý je určený pre teplotný rozsah do 400 °C. Snímač nie je súčasťou balenia a je potrebné ho zakúpiť samostatne, v našom obchode nájdete sortiment termočlánkov typu K v rôznych vyhotoveniach.

Viac kanálové PID regulátory

PID regulátory sú určené pre riadenie priemyselných zariadení a riadenie / automatizáciu vykurovacích pecí, spájkovacích zariadení a iných tepelne závislých strojov. Regulátor pracuje na princípe spínania výstupu s kontrolnou spätnou väzbou z teplotného snímača. Všetky konštanty a parametre možno nastaviť a vyladiť tak, aby dochádzalo k optimálnemu riadeniu a spínaniu teploty. Osemkanálový regulátor s červenými LED displejmi je určený pre zabudovanie do panelu zariadenia. PID regulátor je vybavený ôsmimi vstupmi pre teplotné snímače (K, E, S, J.) a napäťovým výstupom 12V / 20mA pre ovládanie ôsmich SSR relé.

• Dvanásťkanálový regulátor: Umožňuje veľmi presne riadiť teplotu až 12 rôznych zariadení či vykurovacích telies. Je vybavený 12 vstupmi pre teplotné snímače (PT100, CU50, K, E, S, J) a napäťovým výstupom 12V / 20mA pre ovládanie 12 SSR relé.
• Osemkanálový regulátor: Umožňuje riadiť teplotu až ôsmich rôznych zariadení či vykurovacích telies. Je vybavený ôsmimi vstupmi pre teplotné čidlá (K, E, S, J.) a ôsmimi reléovými výstupmi 230V / 3A AC pre ovládanie zariadení.
• Šesťkanálový regulátor: Umožňuje riadiť teplotu až šiestich rôznych zariadení či vykurovacích telies. Je vybavený šiestimi vstupmi pre teplotné snímače (K, E, S, J.) a napäťovým výstupom 12V / 20mA pre ovládanie šiestich SSR relé.
• Štvor kanálový regulátor: Je vybavený štvoricou vstupov pre teplotné čidlá (K, E, S, J.) a šiestimi reléovými výstupmi 230V / 3A AC pre ovládanie zariadení.

Univerzálny digitálny časovač

Univerzálny digitálny časovač 0,01 s - 999 min je určený na spúšťanie pripojeného zariadenia v presne nastavených intervaloch alebo cykloch. Pripojením dvoch pinov sa spustí prednastavený časový interval alebo cyklický čas podľa vopred nastaveného programu.

Použitie a výhody snímačov Pt100

Senzory Pt100 zohrávajú kľúčovú úlohu v systémoch HVAC, pretože zabezpečujú presnú reguláciu teploty pre optimálny komfort a energetickú účinnosť. Tieto platinové odporové teplomery ponúkajú výnimočnú presnosť a stabilitu, vďaka čomu sú ideálne pre aplikácie vyžadujúce presné meranie teploty. V systémoch HVAC umožňujú senzory Pt100 monitorovanie a úpravu nastavení teploty v reálnom čase, čím zabezpečujú konzistentné a pohodlné vnútorné prostredie.

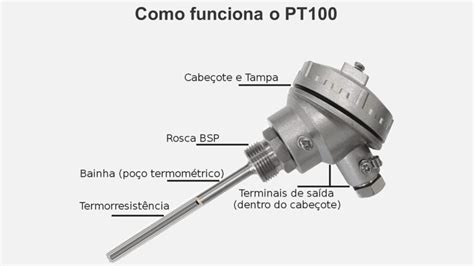

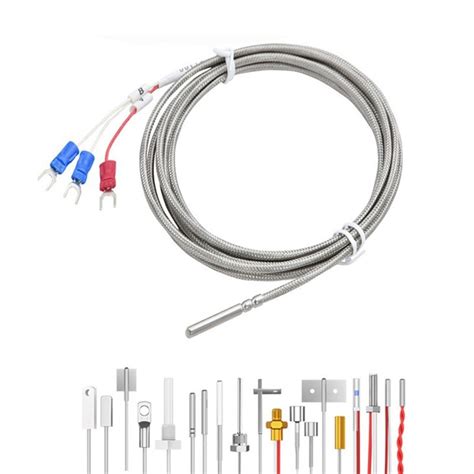

Snímače Pt100 sú presné zariadenia na meranie teploty, ktoré využívajú princíp elektrického odporu v platine na detekciu zmien teploty. "Pt" v Pt100 znamená platinu, zatiaľ čo "100" označuje odpor snímača 100 ohmov pri 0 °C. Snímače Pt100 sú známe svojou linearitou, stabilitou a presnosťou v širokom teplotnom rozsahu. Zvyčajne majú tenkú vrstvu platiny nanesenú na keramickom substráte s kompaktnými rozmermi len 3.2 mm x 1.6 mm x 0.7 mm.

Výhody a odolnosť

Hlavnou výhodou použitia senzorov Pt100 v systémoch HVAC je ich výnimočná presnosť. S presnosťou ±0.01 Ω tieto senzory umožňujú presnú reguláciu teploty, čo je kľúčové pre udržiavanie pohodlného a konzistentného vnútorného prostredia. Presná regulácia teploty sa priamo premieta do úspor energie. Presným meraním a reakciou na teplotné výkyvy môžu systémy HVAC vybavené senzormi Pt100 fungovať efektívnejšie, čím sa znížia zbytočné cykly vykurovania alebo chladenia.

Snímače Pt100 sú navrhnuté tak, aby odolali náročným podmienkam, s ktorými sa často stretávame v aplikáciách HVAC. Ich odolnosť voči vibráciám až do 40 g a odolnosť voči nárazu 100 g ich predurčuje na použitie v oblastiach s mechanickými vibráciami alebo potenciálnymi nárazmi. Široký teplotný rozsah senzorov Pt100 (-200 °C až +850 °C) ich robí dostatočne všestrannými na použitie v rôznych aplikáciách HVAC, od štandardného komfortného chladenia až po priemyselné procesné vykurovanie.

Vykonávanie senzorov Pt100 v systémoch HVAC ponúka značné výhody z hľadiska presnosti regulácie teploty, energetickej účinnosti a spoľahlivosti systému. Vďaka širokému teplotnému rozsahu, vynikajúcej stabilite a robustnej konštrukcii sú ideálne pre rôzne aplikácie HVAC. Keďže dopyt po presnej regulácii teploty a energetickej účinnosti v systémoch HVAC neustále rastie, úloha vysokokvalitných senzorov, ako je Pt100, sa stáva čoraz dôležitejšou.

Potenciálne problémy so snímačmi Pt100:

• Nepravidelné čítania: Často spôsobené uvoľnenými spojmi alebo elektromagnetickým rušením.
• Pomalá odozva: Môže to naznačovať slabý tepelný kontakt.
• Posun v čase: Môže to byť znakom starnutia alebo kontaminácie senzora.
• Otvorený okruh: Zvyčajne to signalizuje prerušený kábel alebo snímač.

Elektrické charakteristiky a pripojenie

Ak je snímač teploty pt100 zložený z dvoch snímačov na meranie teplotného rozdielu, existuje daný súvislý funkčný vzťah medzi výstupným signálom a teplotným rozdielom. Medzi výstupným signálom snímača teploty pt100 a premennou teploty je daný spojitý funkčný vzťah (zvyčajne lineárna funkcia). Výstupný signál skoršieho výrobného snímača teploty pt100 má lineárny funkčný vzťah s hodnotou odporu (alebo hodnotou napätia) snímača teploty.

Štandardizované výstupné signály sú hlavne 0mA~10mA a 4mA~20mA (alebo 1V~5V) jednosmerné signály. Vysielač teploty je možné rozdeliť na dvojvodičový systém a štvorvodičový systém podľa spôsobu zapojenia napájania. Vysielač má sériu prístrojov s kombináciou elektrických jednotiek (DDZ-Ⅱ, DDZ-Ⅲ a DDZ-S) a miniaturizovaný modulárny, multifunkčný inteligentný.

Snímač je vyrobený v praktickej krabičke určenej na priamu montáž na stenu. Stupeň krytia IP65 umožňuje používať snímač vo vnútorných a vonkajších priestoroch s vysokými nárokmi na ochranu proti prachu a vode. Snímač je vyhotovený v puzdre, ktoré má pripravené dva otvory na rýchle uchytenie na stenu alebo rovnú plochu pomocou skrutiek. V telese je už osadená vývodka s tesnením. Pre prístup k pripojovacej svorkovnici slúži skrutkovacie viečko s tesnením.

Snímač môže byť tiež použitý ako vstup pre regulátor teploty TRM500, univerzálny regulátor TRM202, alebo pre zobrazovač teploty ITP16 určený pre osadenie do kruhového otvoru s priemerom 22,5 mm do panelu.

Ovládanie a algoritmy pre reguláciu teploty

Regulátor umožňuje nastaviť základné parametre PID regulátora, prípadne využiť funkciu automatického nastavenia parametrov PID (funkcia auto-tune) alebo prepnúť regulátor do dvojstavového režimu regulátor/termostat (ON/OFF). Regulátor používa ako vstupný snímač termočlánok typu K a umožňuje reguláciu teploty v rozsahu 0 °C ~ 1820 °C. PID regulátor sa používa na presné riadenie teploty súčinom všetkých troch zložiek, pričom tieto zložky možno nastaviť manuálne na doladenie regulácie podľa potreby alebo ponechať túto funkciu na automatiku regulátora.

Funkcie termostatov

• Režim BOOST: Slúži k rýchlemu vyhriatiu miestnosti. Po jej aktivácii sa dočasne zvýši cieľová teplota na zvolenú dobu. Po uplynutí nastaveného času sa automaticky vráti do predchádzajúceho prevádzkového režimu.
• Funkcia FIRST OPEN: Slúži k uľahčeniu inštalácie termoelektrických pohonov na rozdeľovač. Pohon je z výroby otvorený, čo umožňuje jednoduchú inštaláciu ihneď po vybratí z krabice.
• Uzamykanie PIN kódom: Chráni termostat pred nežiaducimi zmenami nastavenia. Existujú dve možnosti zabezpečenia: uzamknutie ponuky nastavenia technika alebo úplné uzamknutie termostatu.
• Režim PÁRTY: Nastavuje komfortnú teplotu na dobu definovanú užívateľom bez nutnosti meniť bežný program vykurovania.
• Režim DOVOLENKA: Slúži k udržaniu protimrazovej teploty počas vašej neprítomnosti.
• Funkcia VP (Valve Protection): Chráni termostatické ventily pred zatuhnutím - raz týždenne sa pohon otvára a zatvára na krátky čas.
• Funkcia NSB (Night Set Back): Dáva možnosť automaticky znížiť nastavenú teplotu na denných termostatoch prostredníctvom programovateľného (týždenného) termostatu.
• Automatický režim: Termostat udržuje nastavenú teplotu podľa časového harmonogramu užívateľa. U termostatov SALUS Controls sú k dispozícii 3 konfigurácie časového harmonogramu: 5+2, individuálny časový harmonogram pre každý deň v týždni, jeden časový harmonogram pre celý týždeň.
• Manuálny režim: Termostat udržuje nastavenú teplotu, kým ju užívateľ znovu nezmení.

Riadiace algoritmy

• Hystereze: Pracuje na princípe zapínania a vypínania vykurovania podľa rozdielu medzi nastavenou a aktuálnou teplotou. Keď teplota v miestnosti klesne pod nastavenú hodnotu o určitú toleranciu (napr. 0,5 °C), kúrenie sa zapne. Akonáhle teplota prekročí nastavenú hodnotu o rovnakú toleranciu, kúrenie sa opäť vypne.
• OS (Optimal Start): Slúži k inteligentnému predhrievaniu miestnosti, aby bola požadovaná teplota dosiahnutá presne v nastavený čas. Termostat s algoritmom OS automaticky vyhodnocuje teplotné podmienky a podľa rozdielu medzi aktuálnou a cieľovou teplotou zaháji vykurovanie s predstihom.
• TPI (Time Proportional and Integral): Je algoritmus, ktorý má vo svojom softvéri jednoduchú pamäť, ktorá sa „učí“, ako dosiahnuť a udržať izbovú teplotu. Má základnú výpočtovú schopnosť: „Pracuje“ so zhromaždenými údajmi a aktuálnymi teplotami, „predpovedá“, ako dlho musí byť dodávané teplo.
• ILTC (Internal Temperature Load Compensation): Je vylepšená verzia algoritmu TPI. Základný princíp je rovnaký - termostat vyhodnocuje, ako rýchlo sa miestnosť ohrieva alebo ochladzuje, a podľa toho upravuje dobu zapnutia vykurovania. ITLC pridáva inteligentnú kompenzáciu tepelnej záťaže.
• PWM (Pulse Width Modulation): Riadi vykurovanie pomocou krátkych zapínacích a vypínacích impulzov. Dĺžka týchto impulzov sa mení podľa rozdielu medzi aktuálnou a požadovanou teplotou - čím je teplota bližšie nastavenej hodnote, tým sú impulzy kratšie a menej časté.

Riešenie problémov s termostatmi

Bezdrôtový termostat nekomunikuje s prijímačom

Ak bezdrôtový termostat nekomunikuje s prijímačom, mohlo sa stať, že termostat a prijímač sa rozpárovali.

Postup pre riešenie:

1. Podľa návodu vykonajte nové párovanie.
2. Po spárovaní zvýšte alebo znížte teplotu, aby ste overili, že termostat s prijímačom komunikuje.

Ako predchádzať rozpárovaniu:

1. Zaistite, aby vzdialenosť medzi termostatom a prijímačom nebola príliš veľká.
2. Ak termostat na displeji ukazuje symbol vybitej batérie, batérie ihneď vymeňte a nečakajte na úplné vybitie.

Termostat stratil kontakt s centrálnou svorkovnicou

Ak termostat stratil spojenie s centrálnou svorkovnicou, môže byť problém v komunikácii alebo párovaní zariadení.

Postup pre riešenie:

1. Uistite sa, že je termostat zapnutý a svieti zelená kontrolka stavu siete.
2. Ak kontrolka svieti, vynuťte odoslanie signálu z termostatu pre obnovenie spojenia.
3. Ak na centrálnej svorkovnici bliká kontrolka stavu siete, je potrebné ju znovu nainštalovať do systému podľa návodu.
4. Potom znovu spárujte termostat s centrálnou svorkovnicou.

Termostat stratil kontakt s koordinátorom alebo bránou

Ak termostat stratil spojenie s koordinátorom CO10RF alebo s univerzálnou bránou UGE600 / UG800, pravdepodobne došlo k prerušeniu napájania alebo strate párovania zariadení.

Postup pre riešenie:

1. Skontrolujte, či je koordinátor alebo univerzálna brána pripojená k napájaniu.
2. Ak je napájanie v poriadku, vynuťte identifikáciu zariadenia - buď z koordinátora / brány, alebo priamo z termostatu.
3. Po obnovení komunikácie by mal termostat znovu nadviazať spojenie a zobraziť aktuálny stav. Ak spojenie stále nefunguje, odporúčame resetovať zariadenie a znovu ho spárovať podľa pokynov v návode na obsluhu.

Teplotné čidlo detekovalo prehriatie podlahy

Postup pre riešenie:

1. Skontrolujte a upravte teplotu prívodu vykurovacieho média - môže byť nastavená príliš vysoko.
2. V inštalačnom menu termostatu zmeňte parameter „MAXIMÁLNA TEPLOTA PODLAHY PRE VYKUROVANIE“.

Termostat zistil poruchu externého čidla alebo nereaguje na jeho príkazy

Môže ísť o problém s pripojením, káblom alebo nastavením v systéme.

Postup pre kontrolu:

1. Ak je čidlo pripojené ku vstupu S1 / S2, overte správnosť pripojenia.
2. Prehliadnite kábel - či nie je poškodený alebo zlomený. Správny odpor čidla pri 25 °C je 10 kΩ.
