Zásobník teplej vody je základnou súčasťou každého moderného vykurovacieho systému. Bez tejto technológie by bol bežný komfort pri príprave teplej vody alebo využívanie obnoviteľných zdrojov energie značne obmedzené. V tomto článku sa dozviete, prečo by ste sa pri výmene alebo kúpe nového plynového vykurovacieho systému mali zamerať aj na výber vhodného zásobníka teplej vody. Plynové vykurovanie so zásobníkom teplej vody predstavuje štandard, zatiaľ čo systémy bez neho sú skôr výnimkou.
Princípy prípravy teplej vody
Existujú dva základné princípy prípravy teplej úžitkovej vody (TÚV): akumulácia pitnej vody v zásobníku alebo ohrev podľa potreby (prietokový ohrev). Integrácia obnoviteľných zdrojov energie do vykurovacieho systému je možná takmer výlučne len vtedy, ak je súčasťou systému aj zásobník.
Typy zásobníkov teplej vody
Zásobníky teplej vody sú k dispozícii v rôznych vyhotoveniach, ktoré sa líšia svojou konštrukciou a účelom:
- Systémový zásobník: Konštrukčne prispôsobený na zapojenie do vykurovacieho systému s plynovým kondenzačným kotlom.
- Nerezový zásobník: Vysoko kvalitný zásobník na pitnú vodu s nízkymi nárokmi na údržbu. Alternatívou sú smaltované zásobníky (oceľové zásobníky s povrchovou úpravou zo skla).
- Akumulačný zásobník: Klasický tepelný zásobník, ktorý uchováva energiu z rôznych zdrojov tepla. Tento typ neobsahuje pitnú vodu.
- Stanica pitnej vody: Líši sa prietokovým spôsobom prípravy teplej vody, bez ukladania teplej vody v zásobníku. Tepelnú energiu na ohrev jej zabezpečuje externý akumulačný zásobník.
- Kombinovaný zásobník: Je podobný akumulačnému zásobníku, s tým rozdielom, že ohrev vody zabezpečuje priamo samotný zásobník, nie externý zdroj tepla.
- Monovalentné a bivalentné zásobníky: Bivalentné zásobníky pracujú s dvoma zdrojmi tepla (napr. plyn a solárna energia), zatiaľ čo monovalentné zásobníky získavajú tepelnú energiu len z jedného zdroja. Solárne zásobníky sú príkladom bivalentných zásobníkov.

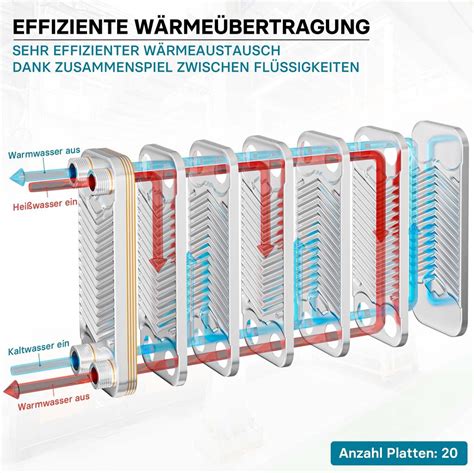

Okrem klasických "stočených rúrkových zásobníkov" existujú aj tzv. doskové výmenníky tepla.
Funkcie zásobníka teplej vody
Zásobníky teplej vody plnia vo vykurovacom systéme dve hlavné úlohy:
- Zabezpečenie dostatočného množstva teplej pitnej vody: Hlavnou úlohou je garantovať, že vo všetkých kohútikoch vo vašej domácnosti bude vždy k dispozícii dostatočné množstvo teplej pitnej vody - hygienicky, okamžite a s čo najnižšími nákladmi.
- Integrácia obnoviteľných zdrojov energie: Druhou dôležitou funkciou je umožniť domácnosti rozšíriť vykurovací systém o obnoviteľný zdroj energie. Môže to byť napríklad solárny systém, kachle na drevo alebo tepelné čerpadlo. Bez vhodného zásobníka nemôže plynový vykurovací systém efektívne využívať podpornú energiu zo slnka, biomasy alebo okolia.
Princíp fungovania zásobníka
Zásobník teplej vody funguje na rovnakom princípe bez ohľadu na jeho typ. Teplá pitná voda sa zhromažďuje v hornej časti zásobníka a tam sa aj odoberá. Studená pitná voda prúdi rovnakou rýchlosťou do spodnej časti zásobníka. Týmto spôsobom sa zásobník nikdy úplne nevyprázdni, len sa ochladí. Voda sa ohrieva prostredníctvom jednej alebo viacerých "vykurovacích špirál" (kruhovo vinutých rúrok), ktoré privádzajú teplo zvonku. Dôležitou funkciou každého zásobníka teplej vody je účinná stratifikácia rôznych množstiev teplej vody. Toto rozvrstvenie zabezpečuje, že zásobník dokáže dodávať teplú pitnú vodu v dostatočnom množstve a požadovanej teplote počas dlhšieho časového obdobia.
Plynové kotly a ich typy
Plynové vykurovacie systémy sa delia podľa spôsobu prenosu tepla a účinnosti:
Klasické, nízkoteplotné a kondenzačné kotly
Podľa efektívnosti využitia tepla pri spaľovaní plynu delíme plynové kotly na:
- Klasické kotly: Dosahujú účinnosť maximálne 92%. Časť tepla sa stráca vyžarovaním do okolia a prevádzkovými stratami.
- Nízkoteplotné kotly: Sú o niečo účinnejšie ako klasické.
- Kondenzačné kotly: Ponúkajú najvyššiu účinnosť, dosahujúcu až o 10-40% viac ako nekondenzačné kotly. Využívajú tzv. latentné kondenzačné teplo obsiahnuté vo vodnej pare spalín.
Kondenzačné kotly
Princíp kondenzácie
Pri spaľovaní plynu vznikajú spaliny, ktoré obsahujú vodnú paru. Klasické kotly odvádzajú tieto spaliny do komína bez ďalšieho využitia ich tepelnej energie. Kondenzačné kotly majú špeciálne výmenníky tepla, ktoré umožňujú ochladiť spaliny pod bod mrazu (pre zemný plyn cca 50-55 °C). Pri tomto ochladení vodná para kondenzuje, čím sa uvoľňuje dodatočná tepelná energia, ktorá sa následne využíva na predohrev vykurovacej vody. Vďaka tomuto procesu môžu kondenzačné kotly dosiahnuť účinnosť nad 100% (vzťahované k výhrevnosti paliva).
Pri spaľovaní plynu sa rozlišujú dve hodnoty tepelnej energie: spalné teplo (celkové vrátane kondenzačného tepla) a výhrevnosť (bez kondenzačného tepla). U zemného plynu je spalné teplo o 11% vyššie ako výhrevnosť. Kondenzačné kotly využívajú práve toto dodatočné kondenzačné teplo.
Konfigurácie plynových kotlov a zásobníkov
Plynové kotly sa dajú konfigurovať rôznymi spôsobmi v závislosti od potrieb:
- Plynový kotol s prietokovým ohrevom teplej vody: Ohrev vody prebieha okamžite pri jej odbere. Výhodou je jednoduchá konštrukcia a nižšia obstarávacia cena.
- Plynový kotol so zabudovaným (interným) zásobníkom teplej vody: Tieto kotly šetria priestor, nakoľko sú integrované v jednom zariadení. Ohrievajú teplú vodu vopred, čo zabezpečuje stabilnejšiu teplotu pri odbere a vyšší komfort. Sú vhodné najmä pre menšie domácnosti. Ich funkcia ohrevu je podobná ako u zostáv kotla a zásobníka. Keď sa voda v nádrži minie, kotol automaticky prepne na prietokový ohrev.
- Plynový kotol s možnosťou pripojenia k externému zásobníku: Pre využitie ohrevu vody je k nemu potrebné pripojiť externý nepriamovýhrevný zásobník na teplú vodu. Tento typ konfigurácie je ideálny pre domácnosti s vyššou potrebou teplej vody.
Nástenné plynové kondenzačné kotly so zabudovaným zásobníkom teplej vody stoja približne od 3 000 eur.
Výber a inštalácia
Pri výbere plynového vykurovacieho systému so zásobníkom teplej vody je dôležité dbať na kvalitu. Kvalitné zásobníky spotrebujú menej energie, zabezpečia viac teplej vody a vyžadujú si menej údržby. Pri prepočte na desať rokov môžu kvalitné zásobníky ušetriť stovky eur na pohotovostnej energii vďaka nižším stratám pri udržiavaní tepla.
Typ zásobníka by mal zodpovedať potrebám domácnosti. Malým domácnostiam môže postačiť nástenný plynový kondenzačný kotol s menším integrovaným zásobníkom TÚV. Vo veľkých domácnostiach je lepšou voľbou kotol s externým zásobníkom s väčším objemom TÚV.
Pri kombinácii plynového vykurovacieho systému so solárnou energiou je vždy nevyhnutný vhodný zásobník.
Dôležitosť výberu kotla pre slovenský trh
Je dôležité vyberať kotly určené priamo pre slovenský trh. Každý výrobca musí dodržiavať prísne bezpečnostné a technické normy (nariadenia európskych aj národných noriem) platné pre jednotlivé trhy. Kotol určený pre zahraničný trh nemusí spĺňať slovenskú normu STN. To znamená, že takýto kotol nemusí byť oficiálne spustený servisným technikom a nevzťahuje sa naň záručný servis na území Slovenskej republiky. Každé plynové zariadenie má jedinečné číselné označenie vrátane krajiny použitia, čo slúži na identifikáciu jeho pôvodu a súladu s normami.
Príklady plynových kondenzačných kotlov s možnosťou pripojenia externého zásobníka:
- Attack CONDENSING KT 20
- Protherm GEPARD Condens 12 MKO
- Protherm GEPARD Condens 25 MKO
- Bosch CONDENS GC2300iW 15 P 23
- Attack CONDENSING KT 28
- Bosch CONDENS GC2300iW 24 P 23
- Immergas VICTRIX TERA V2 24 Plus
- Protherm PANTHER Condens 15 KKO
- Protherm PANTHER Condens 25 KKO
- Protherm PANTHER Condens 30 KKO
Pri výbere plynového kotla je potrebné zvážiť niekoľko faktorov:
- Výkon kotla: Mal by dostatočne pokrývať tepelné straty objektu aj v najchladnejšom období. Po zateplení budovy sa však môže stať predimenzovaným.
- Minimálny výkon: V teplejších dňoch by mal kotol dokázať znížiť svoj výkon, aby sa minimalizovalo tzv. cyklovanie (časté zapínanie a vypínanie).
- Spôsob ohrevu TÚV: Kotly sa líšia prietokovým ohrevom, vstavaným zásobníkom alebo možnosťou pripojenia externého zásobníka.
- Typ kotla: Závesné kotly sú kompaktné a vhodné do menších priestorov, zatiaľ čo stacionárne kotly sú často určené pre väčšie budovy a vyšší výkon.
- Regulácia: Ekvitermická regulácia automaticky prispôsobuje teplotu vykurovacej vody vonkajšej teplote, čím zabezpečuje efektívne a úsporné vykurovanie.
Efektívne vykurovanie nie je len o výbere správneho kotla, ale aj o odbornom projekte, kvalifikovanej inštalácii a správnom nastavení parametrov vykurovacieho systému.
