Technická miestnosť pre kotol a podlahové kúrenie: Požiadavky a inštalácia

V tomto článku vám poradíme, ako správne namontovať teplovodné podlahové kúrenie. Ak nemáte veľa skúseností, doporučujeme realizáciu podlahového kúrenia prenechať odbornej firme a podľa nášho článku si ju môžete odkontrolovať.

Plánovanie a požiadavky na podlahové kúrenie

Skladbu podlahy je potrebné naplánovať ešte pri hrubej stavbe pred osadením dverí, francúzskych okien a iných stavebných otvorov. Od 1.1.2016 sa zvýšili požiadavky na tepelnú izoláciu podláh. Preto doporučujeme podlažie so stykom so zeminou zaizolovať podlahovým polystyrénom aspoň hrúbkou 100mm EPS 100S.

Rozdeľovač teplovodného kúrenia by mal byť umiestnený najlepšie v strede dispozície domu, ideálne v miestnosti, ktorá bude vykurovaná pomocou prípojok okruhov. Príklady vhodných miestností zahŕňajú chodbu, šatník, technickú miestnosť, WC alebo zádverie. Ak má dom viac podlaží, na každé podlažie sa umiestňuje samostatný rozdeľovač.

Z praxe vyplýva, že jeden okruh by nemal presiahnuť plochu cca 12m² a dĺžku 120m, s maximálnou tlakovou stratou 15kPa.

Pri sklenených stenách a oknách je nutné zhustiť okrajové zóny, minimálne 1 meter od presklenej steny, na menší rozostup rúrok. Spotreba rúrky sa pohybuje v priemere okolo 7-8 metrov na m².

Pokládka rúrky sa vykonáva spôsobom špirály alebo meandra.

Doplnkové vykurovanie v kúpeľniach

Keďže kúpeľňa má zvyčajne malú podlahovú plochu a vyžaduje vyššiu teplotu (24 °C), často sa pridáva doplnkové vykurovacie teleso, ako je kúpeľňový radiátor. Ten je možné napojiť na rozdeľovač podlahového kúrenia, na spiatočku vykurovacieho okruhu alebo ako odbočku z hlavného prívodného potrubia rozdeľovača. Okrem vykurovania slúži aj ako sušič uterákov.

Realizácia podlahového kúrenia

Krok 4: Naplánovanie rozmiestnenia prípojok okruhov

Prípojky okruhov sa navrhujú cez miestnosti ako sú chodba, zádverie, WC alebo technická miestnosť. Snažíme sa, aby všetky prípojky prechádzali cez dvere a čo najmenej sa vytvárali prestupy cez stenu. Prestupy cez stenu sa realizujú len vtedy, ak priestor pri rozdeľovači podlahového kúrenia neumožňuje umiestniť potrebný počet prípojok.

Regulácia podlahového kúrenia

Ako posledný krok pri návrhu podlahového kúrenia a pred realizáciou je potrebné vybrať spôsob regulácie. Možnosti zahŕňajú manuálnu reguláciu priamo skrinky rozdeľovača alebo pohodlnú diaľkovú reguláciu pomocou káblových či bezdrôtových termostatov.

Pri inštalácii termostatov sa vytvárajú zóny podlahového kúrenia, ktoré je možné regulovať podľa individuálnych potrieb. Digitálne termostaty sú programovateľné a najnovšie typy umožňujú ovládanie cez internet aj smartfónom.

Predpríprava pre káblové termostaty

Pre káblové termostaty je nutná predpríprava: z každej miestnosti, ktorá sa bude regulovať, sa z podomietkovej inštalačnej krabice vedľa vypínača privedie kábel 5x1,5 CYKY do skrinky rozdeľovača, kde bude umiestnená hlavná riadiaca zbernica. Následne sa privedie kábel 3x1,5 CYKY na napájanie zbernice 230V. Odber je nízky (cca 24 W), preto nie je nutný vlastný istič.

Montáž skrinky s rozdeľovačom

Prvým krokom pri montáži podlahového kúrenia je namontovanie skrinky s rozdeľovačom a jeho napojenie na zdroj tepla. Skrinka môže byť podomietková alebo nadomietková. Dôležité je zohľadniť jej veľkosť, ktorá sa odvíja od počtu okruhov rozdeľovača. Ak bude v skrinke aj blok čerpadla, je potrebná skrinka s minimálnou kapacitou.

Skrinku namontujte do výšky tak, aby spodná hrana vyberateľnej lišty bola na úrovni "0" poteru. Prechod medzi lištou a poterom zakryje nášľapná vrstva (napr. keramická dlažba, parkety).

Po namontovaní skrinky sa skompletizuje rozdeľovač a pomocou konzol sa upevní do skrinky. Rozdeľovač sa pripája zboku, preto je potrebné vynechať dostatočný priestor na pripojovacie armatúry (guľové ventily, lisovacie prechody, kolená).

Najbežnejším pripojovacím materiálom je plasthliníkové potrubie (ALPEX), ale používa sa aj meď alebo uhlíková oceľ. Potrubie sa dostatočne izoluje, aby sa predišlo tepelným stratám pred príchodom do rozdeľovača.

Dôležité upozornenia pred izolovaním podlahy

POZOR! Napojenie rozdeľovača podlahového kúrenia sa realizuje ešte pred izolovaním podlahy. Taktiež musia byť už zrealizované inštalácie vody, kanalizácie a elektriky, ktoré vedú po zemi.

Po namontovaní napojenia rozdeľovača podlahového kúrenia je nevyhnutné vykonať tlakovú skúšku prívodného potrubia, aby bolo možné podlahu zaizolovať bez nutnosti neskorších zásahov do izolácie. Potrubie sa tlakuje trojnásobkom prevádzkového tlaku (1,5 bar) na minimálne 4,5 bar po dobu minimálne 24 hodín.

Izolácia a skladba podlahy

Normy EÚ kladú čoraz väčší dôraz na izoláciu stavieb a šetrenie energiou. Najnovšia norma udáva, že 50 mm podlahového polystyrénu na podlaží so stykom so zemou už nestačí. Odporúča sa použiť aspoň 100 mm hrúbky pri použití podlahového polystyrénu s bežnými parametrami.

Po zemi na stavbe okrem prívodného potrubia rozdeľovača od zdroja tepla vedú aj potrubia vody, kanalizácie a elektroinštalácie. Odporúča sa rozdeliť vrstvu podlahového polystyrénu minimálne na dve časti:

• Prvá časť v hrúbke kanalizácie (40-50 mm) vyrovná všetky inštalácie, ktoré vedú po zemi. Nižšie inštalácie sa vyrovnajú izolačným posypom (napr. Fermacell).
• Na takto pripravenú rovnú plochu sa položí druhá vrstva, ktorá previaže prvú vrstvu.

Ak plánujete použiť systémovú dosku na podlahové kúrenie, nezabudnite započítať aj jej hrúbku do celkovej vrstvy.

Na nadzemných podlažiach stačí hrúbka systémovej dosky na podlahové kúrenie a nie je potrebný doplnkový polystyrén.

Dilatácia a podlahové krytiny

Pred uložením systémovej dosky (posledná izolačná vrstva) sa realizuje dilatácia betónového poteru. Dilatačný pás sa lepí po celom obvode stavby, kde sa bude zalievať podlaha betónovým poterom, aj tam, kde nie je podlahové kúrenie.

V praxi sa najčastejšie používa systémová doska nopová na podlahové kúrenie alebo systémová doska Tacker s príchytkami. Obe majú svoje výhody:

• Doska nopová má rýchle spájanie, je pochôdzna, zabezpečuje presný rozostup rúrok, ale je drahšia.
• Systémová doska Tacker s príchytkami je vhodná, ak plánujete poter zaliať hneď po montáži.

Pri výbere rúrky je dôležité prečítať si odborné články porovnávajúce rôzne materiály. Starší odborníci preferujú plasthliníkové rúrky 16x2 ALPEX, zatiaľ čo mladší odporúčajú modernejšie a kvalitnejšie rúrky 16x2 alebo 17x2 PE-Xa.

Montáž sa realizuje podľa projektu, kde sú vypočítané dĺžky a rozmiestnenie okruhov. Spotreba rúrky je v priemere 7-8 metrov na m², ak sú použité aj okrajové zóny.

Na záver, po realizácii podlahového kúrenia pred poterom, sa vykonáva celková tlaková skúška po dobu minimálne 24 hodín. Systém sa tlakuje vzduchom alebo vodou na minimálne 4,5 bar.

Technická miestnosť: Srdce domu

Technická miestnosť je neoddeliteľnou súčasťou takmer každého domu, keďže sa v nej sústredia technické zariadenia zabezpečujúce efektívnosť bývania. Správne navrhnutie a vybavenie technickej miestnosti zvyšuje komfort, pomáha udržiavať poriadok a často sa podceňuje jej význam. Technická miestnosť, označovaná aj ako "technologické srdce domu", je miestom, kde sú umiestnené zariadenia zabezpečujúce chod celej domácnosti.

O nutnosti danej miestnosti obvykle rozhoduje spôsob vykurovania. Napríklad pri vykurovaní tuhým palivom sa bez nej nezaobídeme, zatiaľ čo pri vykurovaní elektrinou sa bez nej môžeme zaobísť.

Hlavné funkcie a zariadenia v technickej miestnosti

• Technológie zaisťujúce vykurovanie: Moderné kondenzačné kotly či tepelné čerpadlá prinášajú úsporu energie a sú šetrnejšie k životnému prostrediu.
• Rekuperačné jednotky: Efektívne využívajú odpadové teplo z odvetraného vzduchu a vracajú ho späť do systému, čím znižujú energetickú náročnosť domu.
• Technológie na ohrev a úpravu vody: Zariadenia pre zabezpečenie nepretržitého dodávania teplej vody.
• Rozvádzače pre elektroinštaláciu a dátové rozvody: Umožňujú jednoduchší prístup pre údržbu a opravy.
• Kľúčové komponenty fotovoltickej elektrárne.
• Práčka, sušička a ďalšie zariadenia podľa potrieb obyvateľov domu.

Správne navrhnutie a vybavenie technickej miestnosti ovplyvňuje úspory energie, funkčnosť a bezpečnosť domova. Táto miestnosť musí byť navrhnutá s ohľadom na budúce potreby a možné rozšírenie systémov.

Ideálne rozmery technickej miestnosti

Pri plánovaní technickej miestnosti je kľúčové zohľadniť:

• Typy a množstvo technických zariadení: Kotly a rekuperačné jednotky vyžadujú viac priestoru pre správnu funkciu a vetranie.
• Dostupnosť pre údržbu a opravy: Zabezpečenie ľahkého prístupu k zariadeniam.
• Flexibilita a škálovateľnosť: Myslenie na budúce technológie.

TIP: Prirodzené vetranie a osvetlenie sú nevyhnutné pre zdravé a bezpečné pracovné prostredie.

Bezpečnostné a ergonomické riešenia

Kľúčovými aspektmi pri navrhovaní technickej miestnosti sú adekvátne vetranie, kvalitné akustické riešenia a správne osvetlenie. Správne navrhnuté vetranie zabezpečí odvod tepla a prívod čerstvého vzduchu. Akustické izolácie pomáhajú znižovať hluk. Osvetlenie by malo umožniť bezpečnú údržbu aj v menej prístupných častiach.

Výber zariadení pre technickú miestnosť

Pri výbere zariadení je dôležité myslieť na ich efektivitu, veľkosť a kompatibilitu. Odporúča sa zvážiť možnosť integrácie smart technológií pre diaľkové monitorovanie a ovládanie.

Užitočný sprievodca pri plánovaní a zariaďovaní technických priestorov

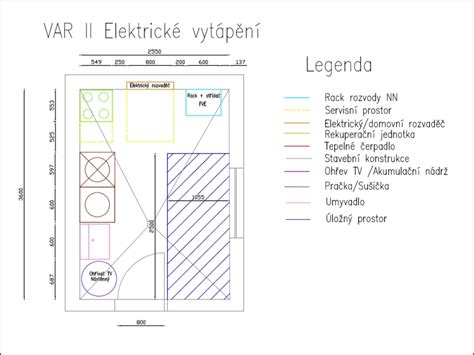

Malá technická miestnosť (do 10 m²)

Ideálna pre menšie domy alebo byty:

• Kotol na vykurovanie
• Prietokový ohrievač vody alebo malý zásobníkový bojler
• Rekuperačná jednotka
• Elektrický rozvádzač
• Miesto pre údržbu a náradie

Stredne veľká technická miestnosť (10 m² - 20 m²)

Vhodné pre rodinné domy:

• Kondenzačný kotol alebo systém na alternatívne vykurovanie
• Zásobníkový bojler alebo kombinovaný systém
• Rekuperačná jednotka s adekvátnym výkonom
• Miesto pre náradie a príslušenstvo
• Rozvádzače a kontrolné panely
• Systém pre zmäkčovanie alebo filtráciu vody

Veľká technická miestnosť (nad 20 m²)

Ideálne pre veľké domy alebo domy s pokročilými technológiami:

• Viaceré vykurovacie systémy
• Veľkokapacitný zásobníkový bojler
• Pokročilé rekuperačné jednotky
• Centralizovaný systém riadenia domácnosti (smart home)
• Dostatočný priestor pre náradie a pohodlnú údržbu
• Vetrací systém
• Priestor pre rozširovanie systémov

Tieto zoznamy sú návrhom. Dobrý projektant vytvorí návrh pre efektívnu a funkčne vybavenú technickú miestnosť.

Údržba technickej miestnosti

Technická miestnosť si vyžaduje pravidelnú údržbu pre zabezpečenie dlhodobej funkčnosti a efektivity zariadení. Dôležité je vytvoriť si údržbový plán:

• Pravidelné kontroly: Kontrola zariadení a rozvodov na úniky, koróziu a iné poškodenia. Funkčné testy bezpečnostných systémov.
• Čistenie filtrov a vetrania: Pravidelná výmena alebo čistenie filtrov v rekuperačných jednotkách a klimatizačných systémoch. Kontrola a čistenie ventilačných systémov. Nezabudnúť na prirodzené vetranie.
• Kontrola tesnosti a izolácie: Kontrola tesnení kotla, rekuperačnej jednotky a iných zariadení.

Pravidelná údržba predíde mnohým problémom a predĺži životnosť technických zariadení.

Porovnanie technológií a priestorové nároky

Pri výbere zdroja vykurovania a technológií je nevyhnutné brať do úvahy aj priestorové nároky a súvisiace náklady na vybudovanie technickej miestnosti.

Najvýhodnejšia kombinácia technológií z hľadiska veľkosti a nákladov

Pri porovnaní technických miestností vybavených rozličnými technológiami vychádza najlepšie variant s elektrickým podlahovým vykurovaním realizovaným vykurovacími káblami. Táto technológia má najmenšie nároky na plochu technickej miestnosti, čím zostáva voľný priestor na úložné účely alebo možnosť zmenšiť miestnosť a ušetriť stavebné náklady.

V prípade záujmu o podrobnejšie informácie o elektrickom podlahovom kúrení je možné zaslať nezáväzný dopyt.

Podlahové kúrenie: Princípy a typy

Podlahové vykurovanie sa používa čoraz častejšie vďaka lepšiemu výškovému rozloženiu teploty vzduchu vo vykurovanej miestnosti, čo umožňuje dosiahnuť tepelnú pohodu pri nižšej teplote vzduchu a tým ušetriť na palive.

Teplo sa do miestnosti odvádza dvoma spôsobmi: prúdením (konvekciou) alebo sálaním (radiáciou). Sálavé podlahové vykurovanie ohrieva najprv podlahu, od nej vzduch v miestnosti a následne predmety.

Teplo sa do podlahy dostáva buď z rúr s ohriatou vykurovacou vodou (teplovodné), alebo z elektrických vykurovacích káblov.

Typy podlahového vykurovania

• Teplovodné podlahové kúrenie: Montuje sa mokrým spôsobom, potrubie sa vedie špirálovito a je zaliate v mazanine. Veľkosť vykurovacej plochy musí zodpovedať tepelnej strate miestnosti.
• Elektrické podlahové kúrenie: Pri tomto spôsobe odpadá potreba systémovej dosky.

Skladba podlahového vykurovania na teplovodné aj elektrické je takmer rovnaká. Dôležitým prvkom je dilatačný pás po obvode miestnosti a pri väčších plochách rozdelenie na dilatačné celky.

Podlahové krytiny

Podlahová krytina by mala mať malý tepelný odpor pre maximálny prestup tepla. Najvhodnejšou podlahou je dlažba, ktorá má najlepšiu tepelnú vodivosť a najrýchlejšie reaguje na zmeny teploty.

Štruktúra podlahového vykurovania (zhora nadol)

1. Podlahová krytina (napr. dlažba)
2. Betónová vrstva/anhydrit (bežná výška 4,5 cm nad rúrou, resp. 3,5 cm pre anhydrit)
3. Plastová rúrka (prúdi v nej voda, ktorá ohrieva betón/anhydrit)
4. Systémová doska (uchytenie vykurovacích rúrok)
5. Tepelná izolácia (bráni prenikaniu tepla do zeme)
6. Hydroizolácia (bráni prenikaniu vlhkosti)
7. Nosný betón (vrstva betónovej mazaniny na zemine)

Existuje viacero systémov uchytenia rúrok, pričom najpoužívanejšie sú:

• Nopové (so systémovou doskou)
• Sponkovacie (príchytkové)
• Lištové
• Rekonštrukčné (sanačné)
• Kombinované elektro-teplovodné

Pri rekonštrukciách s obmedzenou výškou sa používa systém nízkej stavebnej výšky.

Duálne vykurovanie

Systém duálneho vykurovania kombinuje teplovodné podlahové kúrenie s elektrickým podlahovým vykurovaním. Elektrické podlahové kúrenie slúži na rýchle vyhriatie miestností v prechodnom období (jar, jeseň). Elektrické podlahové kúrenie môže fungovať aj samostatne.

Zdrojom tepla môže byť rôzny: elektrický, plynový, uhoľný alebo drevený kotol, tepelné čerpadlo alebo solárne kolektory. Súbežne s podlahovým vykurovaním môže byť v dome použité aj radiátorové vykurovanie.
