Správne chladenie v priemysle je kľúčové pre zabezpečenie optimálnych pracovných podmienok, ochranu zariadení a efektívnu výrobu. Každé priemyselné prostredie generuje teplo - či už ide o výrobné haly, sklady, alebo technologické zariadenia. Nedostatočné chladenie môže viesť k vážnym problémom, ako je prehriatie výrobných liniek, ktoré môže spôsobiť ich kazenie až úplné zastavenie.
Dôležitosť priemyselného chladenia
Priemyselné procesy sú často sprevádzané nepríjemnými pachmi, vylučovaním chemických látok a vysokou akumuláciou znečisťujúcich látok. V takýchto prostrediach je dobrá ventilácia a chladenie životne dôležité na elimináciu škodlivých častíc, pár a plynov. Okrem toho, iskry spôsobené statickou elektrinou pôsobia často požiare v továrňach a skladoch.
Správne chladenie v priemysle nie je len o komforte, ale o znížení nákladov, efektivite výroby a ochrane technológií. Efektívny chladiaci systém znižuje riziko zdravotných problémov pre pracovníkov, zvyšuje ich produktivitu a pohodu, neustále poskytujúc čerstvý a čistý vzduch. Prehriatie elektronických zariadení v dátových centrách, ktoré sú v nepretržitej prevádzke a generujú veľa tepla, vedie k degradácii výkonu a zlyhaniu. Preto návrh chladiaceho systému priamo ovplyvňuje energetickú účinnosť, spoľahlivosť a prevádzkové náklady dátového centra.
Základné princípy chladenia
Chladenie je proces, ktorý slúži na zníženie teploty objektov alebo priestorov odstránením tepla. Je to kľúčový aspekt mnohých technológií a systémov, ktoré zabezpečujú optimálne podmienky pre priemyselné procesy. Teplo je forma energie, ktorá sa prenáša medzi objektmi s rôznymi teplotami, zatiaľ čo teplota je mierou priemernej kinetickej energie častíc v substancii. Zákony termodynamiky sú základom pre pochopenie chladenia, pričom zákon zachovania energie hovorí, že energia nemôže byť vytvorená ani zničená, iba prenesená z jedného systému do druhého.
Typy chladenia podľa prístupu
- Aktívne chladenie: Využíva mechanické alebo elektrické zariadenia, ako sú klimatizácie a chladničky, na zvýšenie prietoku vzduchu alebo tekutiny cez chladič alebo chladiacu jednotku. Ventilátory alebo čerpadlá prinášajú vonkajší zdroj energie, ktorý poháňa prietok chladiaceho média.
- Pasívne chladenie: Zahŕňa metódy ako ventilácia, tienenie a izolácia, ktoré znižujú teplotu bez použitia externého zdroja energie. Využíva termodynamické princípy, aby sa teplo prenášalo výhradne konvekciou, vedením alebo žiarením. Pasívne chladenie sa často uplatňuje tam, kde nie je prístup k externým zdrojom energie alebo sú žiadané tichšie prevádzkové podmienky.
Parný kompresorový chladiaci cyklus
Tento cyklus je najčastejšie využívaný a je súčasťou väčšiny chladničiek a klimatizačných jednotiek. Chladiace zariadenie pracuje tak, že chladivo prijíma teplo v inom stave, ako ho odovzdáva. Hlavné komponenty sú:
- Výparník: Časť, ktorá zabezpečuje odoberanie tepla zo zdroja nízkej teploty do chladiva, ktoré sa pri tom odparuje (prechádza fázovou zmenou z kvapalného na plynný stav).
- Kompresor: Stláča plynné chladivo, čím sa zvyšuje jeho teplota a tlak.
- Kondenzátor: Časť, ktorá zabezpečuje odovzdávanie tepla z horúceho plynného chladiva do okolia, pričom chladivo kondenzuje späť na kvapalinu.
- Expanzný ventil: Znižuje tlak a teplotu kvapalného chladiva pred vstupom do výparníka.
Pri priamom chladení sa teplo ochladzovanej látke odoberá priamo chladivom prostredníctvom výparníka, alebo sa odvádza k výparníku vzduchom. Pri nepriamom chladení sa teplo ochladzovanej látke odoberá prostredníctvom teplonosnej látky, a až táto ho odovzdáva vo výparníku.
Typy priemyselných chladiacich systémov
Existuje niekoľko typov chladiacich systémov vhodných pre rôzne priemyselné aplikácie, ktoré sa líšia médiom prenosu tepla a technickou cestou.
Chladenie vzduchom
Chladenie vzduchom využíva vzduch na prenos tepla. Teplo zo zariadenia sa odstraňuje prietokom vzduchu a horúci vzduch sa ochladí klimatizačným systémom, a potom recykluje alebo vypustí von. Je to médium tradičného systému chladenia s nízkymi nákladmi, ale nižšou účinnosťou vedenia tepla v porovnaní s kvapalinami.
- Tradičné mechanické chladenie: Využíva chladiace jednotky a kompresory na aktívne ochladzovanie vzduchu v priestoroch. Sem patria centrálne a decentralizované mechanické ventilačné systémy, ktoré môžu byť integrované so systémami klimatizácie pre kompletnú kontrolu vnútorného prostredia.

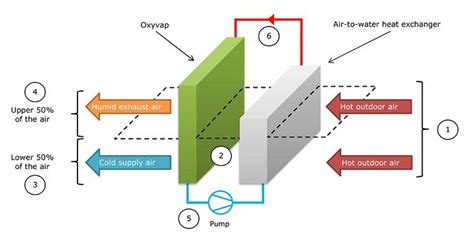

- Adiabatické chladenie: Tento ekologický a energeticky úsporný spôsob chladenia využíva prirodzený odpar vody, čím dokáže ochladzovať veľké priemyselné priestory (haly, sklady) s minimálnymi nákladmi na energiu. Chladič vzduchu funguje na princípe odparovania vody, čím prirodzene ochladzuje vzduch bez chladív.
- Hybridné chladenie: Spája výhody adiabatického a mechanického chladenia, čím optimalizuje energetickú účinnosť a výkon.
- Ventilátory: Základné chladiace zariadenia, ktoré sa používajú na odvádzanie tepla z elektronických zariadení alebo priestorov princípom vynúteného pohybu vzduchu.
Chladenie kvapalinou
Chladenie kvapalinou používa tekuté médium na priamy alebo nepriamy kontakt s komponentami generujúcimi teplo, odoberá teplo cez obeh a potom ho prenáša do vonkajšieho chladiaceho systému cez výmenník tepla.
- Nepriame chladenie tekutiny (typ studenej dosky): Komponenty generujúce teplo (ako sú CPU, GPU) sa kontaktujú cez kovovú studenú dosku a chladivo (voda alebo negatívna kvapalina) prúdi v studenej doske, aby absorbovalo teplo bez priameho kontaktu s elektronickými komponentmi. Ponúka vysokú bezpečnosť a je kompatibilné s existujúcou architektúrou servera. Aplikuje sa v scenároch s vysokou hustotou, napríklad pri serveroch AI alebo HPC clustroch.
- Priame chladenie kvapaliny (ponorenie): Hardvér servera je úplne ponorený do nevodivej fluórovanej tekutiny alebo minerálneho oleja, čo zabezpečuje extrémne efektívny odvod tepla.
- Kvapalinové chladiace systémy pre elektroniku: Vysoký chladiaci výkon v pokročilej elektronike si vyžaduje kvapalinové chladiace systémy. "Vodné bloky" sú navrhnuté na báze obtekania chladiča vodou alebo inou chladiacou kvapalinou pomocou čerpadla.
Špeciálne riešenia a technológie
- Systémy SANFOG: Chladiace a zvlhčovacie systémy, ktoré zabezpečujú optimálnu teplotu a vlhkosť vzduchu. Tým umožňujú optimálnu prevádzku zariadení a znižujú statickú elektrinu. Vypúšťajú do vzduchu kvapky veľkosti mikrónov s aktívnym kyslíkom, čím odstraňujú prach a viažu plyny. Sú vhodné pre sklady, továrne (konfekčné odvetvie, mlyny, drevárstvo), kde sa na relatívnu vlhkosť a nízku teplotu vzduchu vzťahujú prísne predpisy, alebo kde je žiaduce eliminovanie prachu a pachu surovín (napr. sklady odpadu).
- Chladenie elektronických zariadení: Okrem ventilátorov a kvapalinových systémov sa používajú aj chladiče (heatsinks) - rebrované kovové prvky, ktoré zväčšujú plochu prestupu tepla, a Peltierove moduly, ktoré využívajú Peltierov jav na termoelektrické chladenie.
- Tepelné čerpadlá: Zariadenia, ktoré dokážu presúvať energiu (teplo) z jedného prostredia do druhého. V lete môžu slúžiť na chladenie, prečerpávajúc teplo z interiéru do exteriéru. Ich princíp zahŕňa výparník, kompresor a kondenzátor. V rekuperačných systémoch môžu účinnejšie využívať teplo z odvádzaného vzduchu na vykurovanie alebo ohrev vody.
- Fancoil chladenie: Fancoil jednotky umožňujú efektívne a úsporné chladenie v budovách, zabezpečujú stabilnú teplotu v jednotlivých miestnostiach a znižujú náklady na prevádzku chladiacich zariadení.
- Stropné chladenie: Inovatívne riešenie, ktoré ponúka zdravšiu a príjemnejšiu alternatívu ku klasickej klimatizácii. Jeho princíp spočíva vo veľkoplošnom chladení pomocou chladiacej vody cirkulujúcej v zabudovaných rúrkach v strope. Využíva sálanie a je energeticky efektívne a tiché. Vhodné pre kancelárske priestory v priemyselných objektoch alebo čisté prevádzky.
- Chladiace boxy na mieru, presklené a prístenné chladiace vitríny, výrobníky ľadu: Tieto riešenia sú kľúčové v priemyselnej logistike, potravinárskom priemysle a maloobchode na uchovávanie produktov pri stabilných teplotách, zabezpečenie ich čerstvosti a predĺženie trvanlivosti. Umožňujú presné prispôsobenie priestoru a efektívne chladenie.
Výber vhodného chladiaceho systému pre priemysel
Výber správneho chladiaceho systému pre veľké priemyselné priestory je rozhodujúce rozhodnutie, ktoré môže ovplyvniť energetickú efektívnosť, kvalitu vzduchu a komfort. Tu sú uvedené kľúčové aspekty, ktoré je potrebné zvážiť:
- Typ, výkon osvetlenia a zisk tepla: V priemyselných halách s ťažkými strojmi bude zisk tepla väčší, čo si vyžaduje výkonnejší chladiaci systém. V kancelárskych a obchodných priestoroch môžu LED osvetlenie znížiť tepelné zaťaženie.
- Počet zamestnancov a priemerný počet návštevníkov: Vyšší počet osôb zvyšuje dopyt po čerstvom vzduchu a znižuje efektívnosť chladenia, ak systém nie je dimenzovaný na veľké objemy vzduchu a vysokú obsadenosť.
- Aktivita a využitie priestoru: V priemyselných halách, kde sa môžu generovať dymy, prach alebo chemické výpary, je robustný priemyselný ventilačný systém nevyhnutný na zabezpečenie bezpečného a zdravého prostredia.
- Normy a predpisy: Dodržiavanie miestnych predpisov a regulácií je nevyhnutné na zabezpečenie kvality vnútorného vzduchu a bezpečnosti obyvateľov.
- Energetická účinnosť: Energeticky efektívny systém znižuje prevádzkové náklady a prispieva k udržateľnosti. Systémy pre kancelárie a obchodné priestory musia byť navrhnuté na minimalizáciu spotreby energie pri zachovaní optimálneho výkonu. Hodnota PUE (Power Usage Effectiveness) je dôležitým ukazovateľom energetickej účinnosti dátových centier.
- Kvalita vnútorného vzduchu: Priemyselné ventilačné systémy musia byť schopné filtrovať znečisťujúce látky a zabezpečiť stály prísun čistého vzduchu, pričom je zásadné zvoliť systém, ktorý zahŕňa účinné filtre (napr. HEPA filtre na častice, filtre z aktívneho uhlia na zápachy a prchavé organické zlúčeniny) a technológie na čistenie vzduchu.
Údržba a optimalizácia
Pravidelná údržba ventilačného systému je kľúčová na zabezpečenie jeho efektívnosti a predĺženie jeho životnosti. Odporúča sa vykonávať pravidelnú údržbu na zabezpečenie optimálneho fungovania a pravidelne hodnotiť kvalitu vnútorného vzduchu a prispôsobovať systém podľa potreby. Zvážte inštaláciu senzorov kvality vzduchu na monitorovanie a automatické prispôsobenie úrovní vetrania. Uistite sa, že všetky kanály a ventilačné jednotky sú bez prekážok a dobre utesnené. Dôsledný výber a údržba chladiaceho systému sa vypláca, pretože všetky automatické vetracie a chladiace systémy si vyžadujú okrem vstupných investícií aj náklady na prevádzku.
