Stropné chladenie: Informácie, princípy a výhody

V časoch pokračujúcich a do vysokej miery nezvratných klimatických zmien sa chladenie pobytových, ale aj obytných interiérov stáva horúco aktuálnou témou. Na Slovensku sa síce pomaly, ale isto začína mierna klíma postupne meniť na subtropickú. Neostáva nám iné, len sa dôsledkom klimatických zmien prispôsobiť a adaptovať sa na zmenené podmienky. Logickým a pri postupne rastúcich priemerných aj maximálnych teplotách aj nevyhnutným adaptačným krokom je výber efektívneho a zdraviu neškodlivého systému chladenia. Sálavé veľkoplošné stropné chladenie predstavuje správnu voľbu, ktorá nevyžaduje vývoj nových systémov.

Ako funguje stropné chladenie?

Stropné chladenie je vo svojej podstate porovnateľné s podlahovým kúrením, len prenesené na strop. Technicky ide o totožný systém meandrovito postáčaných rúrok, ktoré sú pripojené na zdroj vody a reguláciu. S nižšou teplotou vody cirkulujúcej v chladiacom rošte interiér nevykuruje, ale naopak, odoberá z neho teplo a ochladzuje ho. Chladiaci efekt a pocitové vnímanie tepelného komfortu možno prirovnať k príjemnému chladu v gotickej katedrále. Ide o prirodzený chlad „padajúci“ zhora, bez zbytočného prievanu a negatívnych dôsledkov prudkého prúdenia studeného vzduchu pre zdravie a hygienu.

Jednotlivé princípy, či už pri chladení alebo vykurovaní, fungujú veľmi podobne, a to na princípe radiačného prenosu tepla. Ten predstavuje jednu z troch základných foriem prenosu tepla - vedľa vedenia a konvekcie. Keď je stropný systém nastavený na chladenie, voda s nižšou teplotou cirkuluje rúrkami v stropnom systéme. Veľkoplošné stropné chladiace systémy fungujú na princípe výmeny energie medzi chladiacou plochou a človekom prevažne sálaním.

Stropné chladenie vytvára optimálny tepelný komfort s minimálnou distribúciou vzduchu. Jeho objemový prietok je minimalizovaný na nevyhnutnú dávku dôležitú pre elimináciu tepla viazaného vo vodnej pare. Chladivom veľkoplošného sálavého systému je voda so vstupnou teplotou 16 °C, cirkulujúca v chladiacich poliach. Strop ochladený na 19 °C postupne ochladzuje stavebné konštrukcie interiéru, predmety a ľudí v interiéri, a to pre ľudské telo najprirodzenejším spôsobom, bez nadmerného a škodlivého „prievanového“ prúdenia vzduchu.

Fyzikálne princípy stropného chladenia

Téma princípov stropného chladenia sa ideálne prezentuje pri pocite chladu v katedrále. Hoci gotickí stavitelia nepoužívali moderné chladiace rošty, chladivý chrámový pocit je nepochybne nezabudnuteľný a citeľný. Jeden z pomerne trefných spôsobov popisu stropného chladenia je „podlahovka naopak“. To, čo dokáže plošne sálavo kúriť, dokáže aj plošne sálavo chladiť. Ak teda plošný systém raz nainštalujete, môžete ho využívať ako „dva v jednom“.

Princíp plošného chladenia nie je prievanový ani nárazový, ale mierny a sálavý. Ten je pre ľudí podstatne prirodzenejší a pocitovo príjemnejší ako prúdiaci chladný vzduch. Systém nevíri to, čo dýchame, na rozdiel od klasického vetrania, ventilátorov či klimatizácie. Cirkulujúca chladiaca kvapalina v rúrkovom plošnom rošte v strope ochladzuje stropnú konštrukciu. Strop s teplotou 15 - 19 °C postupne cez steny ochladzuje podlahu, predmety, ľudí a aj vzduch miestnosti. Deje sa to jemne, nenárazovo, bez prievanu a vírenia prachu a nečistôt. Výsledkom je komfortný, príjemný pocit a celková rovnomerná tepelná pohoda interiéru.

Stropné chladenie sa najviac blíži ideálu prirodzeného tepelného prostredia a preukázateľne pozitívne vplýva na pohodové vnímanie tepelnej pohody v interiéri. Okrem toho zvyšuje komfort dýchania a tým pádom aj bývania. Zabezpečuje pre ľudí najprirodzenejší a najpríjemnejší spôsob chladenia vzduchu v interiéri. Okrem komfortných a zdravotných má aj ekologické a ekonomické benefity. Z estetického hľadiska je akýkoľvek variant stropného chladiaceho systému neviditeľný a nehlučný.

Typy inštalácie stropného chladenia

Stropné chladenie môže byť inštalované rôznymi spôsobmi, ktoré sa líšia v stavebnej realizácii a montážnej náročnosti, čo ovplyvňuje potrebnú výšku investície. Finančne náročnejší variant automaticky neznamená lepšie chladenie, každý typ dokonale splní svoj účel. Drobné rozdiely sú napríklad v rýchlosti regulácie - čím väčšia masa chladenej konštrukcie, tým pomalšie systém reaguje.

Suchá podstropná konštrukcia (sadrokartónové panely)

Systém stropného chladenia pri suchej pokládke sa inštaluje pomocou prefabrikovaných sadrokartónových platní, ktoré majú vopred zabudované rúrky. Táto metóda je vhodná na dodatočnú montáž alebo sanáciu a ideálna do priestorov s podhľadmi, šikmými plochami a pri stavbách postavených suchým procesom. Má viacero výhod, napríklad možnosť montáže v zariadenom interiéri, najmä pri rekonštrukciách.

• Panely: Sadrokartónové panely majú efektívnu hrúbku 30 mm, šírku 1250 mm a sú dostupné v dĺžkach 500, 1000, 1500 a 2000 mm. V sadrokartónových stropných paneloch s hrúbkou 12 alebo 16 mm sú zabudované plastové rúrky s vnútorným priemerom 6 alebo 8 mm.
• Materiál: Sadrokartón je vystužený vláknami pre zvýšenú pevnosť, čo mu umožňuje odolávať oslabeniu v miestach, kde sú rúrky chladenia zafrézované. Na hornej strane krycích prvkov je z výroby nalepená polystyrénová tepelná izolácia a výstužný pás zo sadrokartónu pre ešte vyššiu pevnosť.
• Montáž: Platne majú predvŕtané diery pre skrutky, aby sa počas montáže nepoškodili rúrky. Montáž systému sa vykonáva na raster z drevených alebo oceľových profilov. Každý panel vytvára samostatný okruh pripojený na horizontálny rozvod chladenia (potrubie s priemerom 16 mm). Z pohľadovej strany je panel úplne hladký a zabudované chladiace rúrky nie sú vôbec vidieť.

Mokrá inštalácia (podomietkové registre)

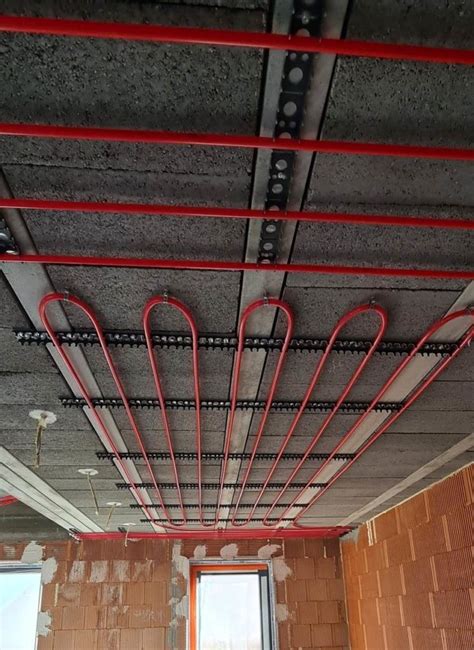

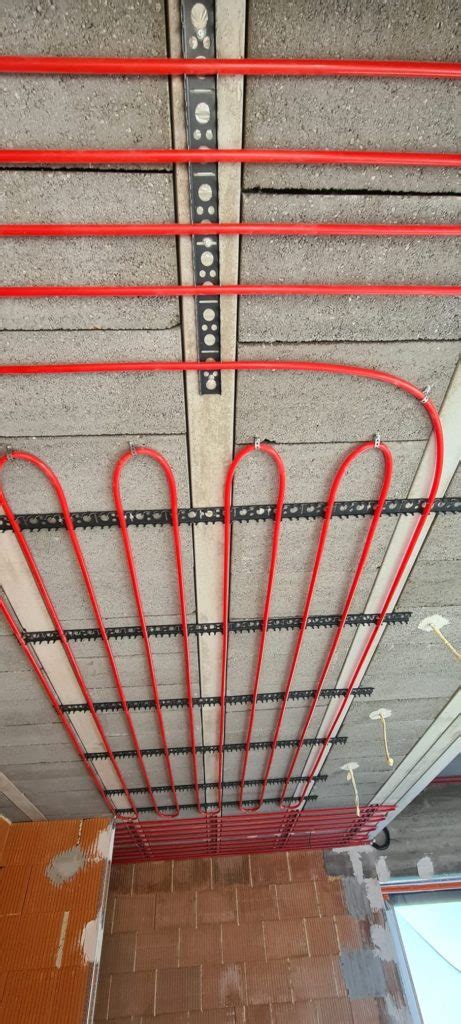

Podomietkový systém stropného chladenia je navrhnutý tak, aby bol inštalovaný priamo pod omietku na masívny alebo iný dostatočne únosný strop. Tento spôsob je vhodný všade tam, kde pod stropom nie je dostatok priestoru (napríklad 10 cm) na montáž sadrokartónových chladiacich panelov. Pri mokrej inštalácii sú chladiace rúrky RAUTHERM S pevne upevnené do montážnych líšt pod omietku.

• Rúrky: Rúrky RAUTHERM S, vyrobené z materiálu PE-Xa s rozmermi 10,1 x 1,1 mm, sú vybavené kyslíkovou bariérou a sú pevne upevnené do montážnych líšt. Rúrky majú vonkajší priemer 10 mm a spolu s montážnymi lištami zvyčajne nepresiahnu konštrukčnú výšku 15 mm. Tieto rúrky sú rozmiestnené v rozostupoch od 50 do 150 mm podľa požadovaného výkonu chladenia.
• Inštalácia: Po pripevnení registrov k stropu a vykonaní tlakovej skúšky, ktorá zaručuje správnu funkčnosť systému, sú chladiace registre pokryté vrstvou omietky s hrúbkou 23 mm (alebo 1,5 až 2 cm).

Temperovanie betónového jadra (oBKT systém)

Temperovanie betónového jadra využíva schopnosť stavebných materiálov akumulovať teplotu. V oblasti stropného chladenia sa vývoj posúva smerom k takzvanému povrchovému systému betónového jadra, známemu ako oBKT. Tento systém ponúka lepšiu reakčnú schopnosť na zmeny teploty podľa potrieb užívateľov a súčasne zaručuje výrazne vyššiu efektivitu. Vďaka modulárnej konštrukcii oBKT, ktorá umožňuje ponechať určité časti bez inštalácie, sa dá dosiahnuť flexibilita pre budúce potreby budovy, ako sú napríklad zmeny v nájomných kanceláriách. oBKT je navrhnutý pre lepšiu reakčnú schopnosť na zmeny teploty a ponúka vyššiu efektivitu.

• Rúrky: Pri temperovaní betónového jadra sú rúrky RAUTHERM S, vyrobené z materiálu PE-Xa s rozmermi 14,1 x 1,5 mm a vybavené kyslíkovou bariérou, integrované priamo v betónovom strope.
• Pokládka: Rozostup pri pokládke týchto rúrok je nastavený buď na 7,5 alebo na 15 cm, pričom sa používajú prefabrikované moduly oBKT, ktoré sú vyrobené špecificky podľa požiadaviek jednotlivých stavebných projektov. V prípade potreby je možné pri voľnej pokládke na stavbe upraviť rozostup rúrok na 10 cm.

Systém RAUTHERM RAILFIX

Nový inštalačný systém RAUTHERM RAILFIX prináša revolúciu v inštalácii chladiacich a vykurovacích systémov pod strop. Tento systém, navrhnutý pre rýchlu a flexibilnú montáž, umožňuje bezproblémové uchytenie potrubia RAUTHERM Silence s rozmermi 16 × 1,5 mm priamo na nosný raster podhľadu zo sadrokartónu. Okrem toho sa vyznačuje nákladovou efektívnosťou a logistickou nenáročnosťou, keďže vyžaduje len dva kľúčové komponenty.

Výhody a benefity stropného chladenia

Stropné chladenie je bezpochýb správnym a vhodným riešením pre chladenie domácností či pracovných priestorov. Systémy stropného chladenia sú už zo svojej fyzikálno-technickej podstaty nízkonákladové. Sú vysokoteplotné - chladiace médium, vodu je potrebné chladiť len na 16 °C pri vstupe a do 20 °C pri obehu v chladiacom rúrkovom rošte.

• Zdravie a komfort: Na rozdiel od klasickej klimatizácie, stropné chladenie nevíri prach a nie je ho potrebné čistiť od baktérií. Neprichádza k žiadnemu víreniu prachu a prúdeniu nepríjemného studeného vzduchu, čo výrazne zvyšuje komfort dýchania a bývania. Je pre ľudí najprirodzenejšie a neškodí zdraviu.
• Energetická úspornosť: Vysoké teploty chladiacej vody umožňujú použitie aj alternatívnych zdrojov energie, ako tepelné čerpadlá, solárne kolektory a iné. Chladiaci strop netrpí „neduhmi“ klasickej klimatizácie, ktorá spotrebuje 20 až 30 % energie na tvorbu kondenzátu. Teplota chladiacej vody je 16 °C, takže nedochádza ku kondenzovaniu vzdušnej vlhkosti a tým ani k vysúšaniu vzduchu. Veľkosť chladiacej aktívnej plochy (podľa možnosti celý strop) je niekoľkonásobne väčšia ako pri klasickom spôsobe chladenia klimatizačnými jednotkami, čo znamená, že s vyššou teplotou chladiacej vody sa dosiahne ten istý výsledok.
• Prevádzkové náklady: Ročné prevádzkové náklady stropného chladenia pre bežný dom sa pohybujú od 60 do 115 €. Pri použití tepelného čerpadla sa náklady pohybujú na úrovni 30 až 40 % oproti nákladom na prevádzku klasickej klimatizácie.
• Viacúčelovosť: Oproti akýmkoľvek konvenčným systémom chladenia interiérov má zásadnú výhodu: je použiteľné aj na plnohodnotné vykurovanie. Jednou, síce vyššou, počiatočnou investíciou do stropného chladenia pokryjete aj vstupné náklady systému vykurovania.
• Estetika: Systém stropného chladenia je doslova neviditeľný a preto máte úplne voľnú ruku pri následnom zariaďovaní interiéru.
• Bezúdržbovosť: Správne nainštalované stropné chladenie je prakticky bezúdržbové.

Zdroje chladu a prevencia kondenzácie

Ak ste sa rozhodli pre použitie chladiacich stropov, ostáva ešte vybrať zdroj chladu. Zdrojom chladu chladiacej vody môže byť tepelné čerpadlo, systém dvoch studní, vrt alebo chiller. Momentálne je najdostupnejšou technológiou tepelné čerpadlo. Najjednoduchším spôsobom je využiť vodu zo studne, ktorej teplota na vytvorenie chladu zvyčajne úplne postačuje. Najlepšou kombináciou je využiť tepelné čerpadlo na chladenie aj vykurovanie s využitím podlahového vykurovania v kombinácii so stropným chladením.

Pri bežných podmienkach sa stropy nerosia. Ak sa ale ochladia príliš rýchlo (predovšetkým ak je v dome extrémna vlhkosť, napríklad po letnej búrke), môže ku kondenzácii dochádzať. Kondenzácii vzdušnej vlhkosti (rosenie pri náhlych zmenách vlhkosti vzduchu vplyvom počasia alebo mokrých činností v domácnosti) pri stropnom chladení zabraňujú snímače rosného bodu. Ak snímač rosného bodu vyhodnotí teplotu chladiaceho média ako nízku a relatívnu vlhkosť v byte ako vysokú (nebezpečenstvo rosenia stropov je vysoké), uzavrie prívod chladiacej vody do stropu, čím zabráni roseniu. Keď teplota v miestnosti poklesne a rosný bod sa začne vytvárať pri nižšej teplote, stropné chladenie sa opäť spustí. Neželanej kondenzácii sa bráni aj tým, že akumulátor chladu sa nevychladzuje na kritickú teplotu.
