Pre optimálnu a bezpečnú prevádzku kotlov a vykurovacích systémov je nevyhnutný ich neustály monitoring. Hoci pojem "prídavný budík" môže evokovať priame zvukové upozornenie, v širšom zmysle zahŕňa aj meracie a monitorovacie prístroje, ktoré poskytujú kľúčové informácie o stave systému. Tieto informácie sú potom základom pre spustenie výstrah alebo pre včasné manuálne zásahy. Medzi takéto kľúčové prístroje, ktoré plnia funkciu "prídavného budíka" prostredníctvom neustáleho sledovania dôležitých parametrov, patria najmä manometre.
Čo je manometer a jeho základné funkcie
Manometer je nevyhnutný merací prístroj, široko používaný v rôznych priemyselných odvetviach. Jeho hlavnou úlohou je meranie tlaku plynov a kvapalín, väčšinou vo vzťahu k atmosférickému tlaku. Vďaka tomu je možné presne monitorovať pracovné parametre systémov, čo priamo ovplyvňuje ich bezpečnosť a účinnosť.
Manometer funguje na princípe porovnania tlaku v uzavretom systéme s atmosférickým tlakom, čo umožňuje presné sledovanie parametrov. Na rozdiel od barometrov, ktoré merajú výhradne atmosférický tlak, manometre sú určené pre prácu v uzavretých inštaláciách.
Manometre v kotlových a vykurovacích systémoch
V odvetví HVAC/R (kúrenie, vetranie, klimatizácia a chladenie) zohrávajú manometre kľúčovú úlohu pri kontrole tlaku v vykurovacích, ventilačných a klimatizačných systémoch. Okrem toho sa používajú v hydraulike, teplárňach, plynárenstve, vodovodoch a dokonca aj v domácich inštaláciách. V každej z týchto oblastí pomáhajú udržiavať optimálne pracovné parametre zariadení, čo sa premieta na ich životnosť a výkonnosť.
Manometre sa používajú všade tam, kde je kontrola tlaku kľúčová - v hydraulických systémoch, vykurovacích inštaláciách a klimatizačných jednotkách. Sú nenahraditeľným nástrojom, ktorý umožňuje sledovanie tlaku hydraulického oleja, kontrolu tlaku vzduchu v pneumatických systémoch a meranie tlaku vody a plynov. Vďaka svojej univerzálnosti nielen zvyšujú bezpečnosť, ale aj optimalizujú technologické procesy.
V priemysle sú manometre neoddeliteľnou súčasťou vybavenia zariadení, ako sú kompresory, kotly alebo hydraulické systémy. Priebežné monitorovanie tlaku zabezpečuje bezpečnosť a optimálnu výkonnosť výrobných procesov. Často spolupracujú s poistnými ventilmi, niekedy sa inštalujú aj do bezpečnostných skupín, ktoré chránia systémy pred nadmerným zvýšením tlaku a možným poškodením. Tieto merania sú priamym predpokladom pre aktiváciu akýchkoľvek "prídavných budíkov" v prípade prekročenia povolených hodnôt.
Typy manometrov a ich princíp činnosti
Manometre sú presné prístroje na meranie tlaku, ktorých činnosť je založená na deformácii meracích prvkov pod vplyvom zmien tlaku. Najčastejšie používané mechanizmy sú Bourdonove trubice a membrány, pričom každý z nich reaguje na tlak jedinečným spôsobom, zabezpečujúc presné a spoľahlivé údaje.
Manometre s Bourdonovou trubicou
Manometre s Bourdonovou trubicou využívajú pružnú, zakrivenú trubicu, ktorá sa narovnáva so zvyšujúcim sa tlakom. Tento pohyb sa prenáša na ukazovací mechanizmus, ktorý presne zobrazuje hodnotu tlaku na stupnici. Vďaka odolnosti a spoľahlivosti je tento typ manometra široko používaný v priemysle, najmä v hydraulických a pneumatických inštaláciách, ako aj v kotlových systémoch.
Membránové manometre
Membránové manometre fungujú na inom princípe - využívajú tenkú membránu, ktorá sa deformuje pod vplyvom tlaku. Táto deformácia sa prenáša na ukazovateľ, umožňujúc presné odčítanie hodnoty. Vzhľadom na vysokú odolnosť proti preťaženiu sa často používajú v prostrediach, kde dochádza k prudkým zmenám tlaku, napríklad v chemickom priemysle, a sú vhodné aj pre špecifické aplikácie v kotolniach.
Púzdrové manometre
Na meranie nízkych tlakov plynov sú ideálne púzdrové manometre. Vďaka použitiu membránových puzdier sa vyznačujú vysokou citlivosťou a presnosťou, čo ich robí nepostrádateľnými v aplikáciách vyžadujúcich jemné merania, napríklad pri monitorovaní tlakových pomerov v spalinových cestách kotlov.

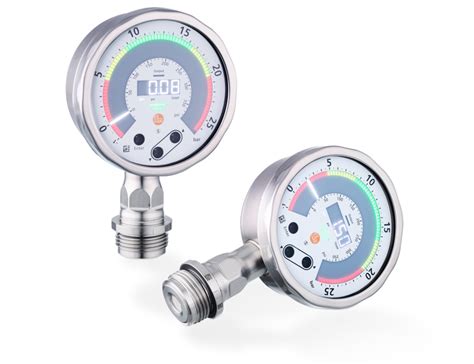

Digitálne manometre
Manometre existujú v analogovej aj digitálnej verzii. Digitálne modely ponúkajú dodatočné funkcie, ako je záznam údajov alebo možnosť prenosu výsledkov na mobilné zariadenia. To uľahčuje analýzu a priebežné sledovanie zmien tlaku, umožňujúc rýchlu reakciu na akékoľvek neprávosti a minimalizujúc riziko porúch. Čoraz väčšiu obľubu si získavajú digitálne manometre, ktoré ponúkajú nielen vysokú presnosť, ale aj ďalšie funkcie. Vybavené elektronickými displejmi zobrazujú aktuálne hodnoty tlaku a umožňujú aj záznam údajov a ich prenos do iných systémov. Vďaka tomu môžu používatelia monitorovať tlak v reálnom čase a rýchlo reagovať na akékoľvek zmeny, čo je ideálne pre integráciu do moderných riadiacich a alarmových systémov kotlov.
Glycerínové manometre
V prostrediach, kde vibrácie môžu narušiť meranie, sa používajú glycérínové manometre. Vyplnenie glycerínom stabilizuje údaje, čo vedie k spoľahlivejším meraniam a predlžuje životnosť prístroja v náročných prevádzkových podmienkach.
Merané typy tlaku
V závislosti od špecifík merania môžu byť manometre prispôsobené rôznym druhom tlaku, ktoré sú dôležité pre správnu funkciu a bezpečnosť kotlových systémov.
Relatívny tlak
Manometre na meranie relatívneho tlaku merajú tlak vo vzťahu k atmosférickému tlaku. To je kľúčové v mnohých priemyselných procesoch, vrátane prevádzky kotlov, kde presná kontrola parametrov ovplyvňuje bezpečnosť a efektivitu.
Absolútny tlak
V aplikáciách vyžadujúcich merania nezávislé od atmosférických podmienok sa používajú manometre na meranie absolútneho tlaku. Merajú tlak voči vákuu, čo je nevyhnutné v laboratóriách, chemickom priemysle a v špecifických vákuových systémoch, ktoré môžu byť súčasťou komplexnejších kotlových inštalácií.
Diferenčný tlak
Samostatnú kategóriu tvoria diferenčné manometre, ktoré merajú rozdiel tlakov medzi dvoma bodmi. Sú nevyhnutné vo ventilačných a filtračných systémoch, kde presná kontrola prietoku vzduchu umožňuje udržiavať optimálne pracovné podmienky. V systémoch, kde je dôležité sledovať rozdiel tlakov medzi dvoma bodmi, sú kľúčové vo ventilačných, filtračných a hydraulických systémoch, kde presná kontrola prietoku vzduchu alebo kvapaliny ovplyvňuje výkonnosť celého systému a môže indikovať zanesenie filtrov alebo iné anomálie v kotlových okruhoch.
Každý z týchto manometrov zohráva dôležitú úlohu pri monitorovaní a optimalizácii technologických procesov, pričom poskytuje dáta nevyhnutné pre fungovanie akéhokoľvek "prídavného budíka" v kotlovom systéme.
Ako fungujú tlakomery s Bourdonovou trubicou?
Interpretácia údajov a správna inštalácia
Pre správnu interpretáciu údajov z manometra je potrebné venovať pozornosť niekoľkým kľúčovým aspektom. Predovšetkým je dôležitá stupnica tlaku a meracie jednotky - môžu to byť bary, pascal alebo psi. Každá z týchto jednotiek sa používa v rôznych systémoch, preto ich správne pochopenie je nevyhnutné pre presné merania.
Na presnosť merania vplýva nielen kvalita samotného zariadenia, ale aj podmienky jeho používania. Manometre s Bourdonovou trubicou môžu mať rôznu úroveň presnosti v závislosti od materiálu a rozsahu tlaku, ktorý merajú. Výber vhodného modelu pre konkrétnu aplikáciu minimalizuje riziko chýb a zabezpečuje spoľahlivosť meraní.
Pre získanie presných výsledkov je tiež kľúčové správne namontovanie zariadenia a zabezpečenie tesnosti spojov. Aj najkvalitnejší manometer nezaručí presné údaje, ak nie je správne nainštalovaný. Netesnosti môžu spôsobiť chybné údaje, čo v systémoch vyžadujúcich presnú kontrolu tlaku môže mať vážne následky. Zlepšovanie zručností v čítaní údajov z manometra nielen zvyšuje presnosť meraní, ale aj zlepšuje bezpečnosť práce, umožňujúc včasnú reakciu na potenciálne problémy v kotlovom systéme.
Údržba a kalibrácia pre dlhú životnosť
Aby manometer fungoval presne a dlho slúžil, je potrebná jeho pravidelná údržba. Kľúčovú úlohu zohráva periodická kalibrácia, ktorá predchádza chybám merania. Vibrácie, teplotné zmeny a intenzívne používanie môžu postupne ovplyvňovať presnosť údajov. Preto sa oplatí pravidelne kontrolovať zariadenie a korigovať prípadné odchýlky.
Rovnako dôležitá je kontrola technického stavu. Praskliny na kryte, netesnosti alebo nesprávne údaje môžu poukazovať na opotrebovanie alebo poškodenie komponentov. Aj drobné chyby môžu narušiť merania, preto rýchla výmena chybných častí pomáha predísť väčším problémom.
Prostredie, v ktorom manometer pracuje, má obrovský vplyv na jeho funkčnosť. Teplota a tlak sú dva kľúčové faktory, ktoré môžu ovplyvňovať presnosť meraní. V miestach s vysokou teplotou sa lepšie osvedčujú membránové modely, odolné proti preťaženiu. Pravidelné sledovanie pracovných podmienok a prispôsobenie nastavení zariadenia prostrediu zvyšuje jeho spoľahlivosť.
Nie každý manometer vyžaduje rovnakú údržbu. Napríklad membránový model potrebuje iný prístup ako varianta s Bourdonovou trubicou. Preto sa vždy odporúča riadiť pokynmi výrobcu, aby sa zabezpečila maximálna výkonnosť a životnosť zariadenia. Moderné technológie čoraz viac uľahčujú údržbu a kalibráciu týchto prístrojov.
