Systémy ústredného kúrenia využívajú ako ohrevnú zložku najčastejšie vodu, vodnú paru alebo vzduch. Na základe toho sa rozlišujú teplovodné, teplovzdušné a parné systémy. Náklady na prevádzku parných systémov sú síce na prvý pohľad nižšie, avšak pri ich porovnávaní je potrebné brať do úvahy aj špecifické prevádzkové podmienky.
Pri parných systémoch je na výrobu pary potrebné vykurovacie zariadenie udržiavať takmer permanentne na teplote 100°C alebo vyššej. 1 kg kondenzačnej pary dokáže uvoľniť približne 535 kcal tepelnej energie, čo je 15 až 20-krát viac ako pri 1 kg vody. Transport vykurovacieho média v parných kotloch je zabezpečovaný vlastným tlakom, preto nie je potrebné inštalovať čerpadlo do prívodného potrubia a na strane kondenzátu nie je nutná expanzná nádoba. Na prepravu pary sa využíva tlakový spád a vďaka vysokému obsahu energie sa používajú potrubia s malým prierezom.

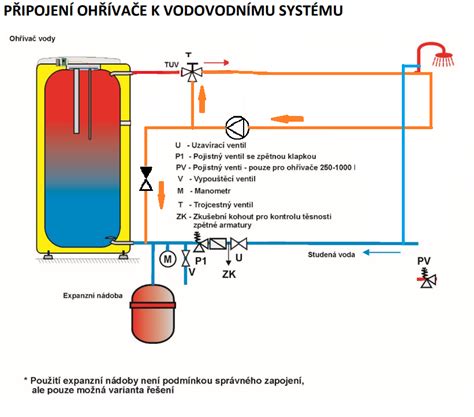

Teplovodné systémy predstavujú najrozšírenejší typ ústredného kúrenia s prevádzkovou teplotou vody do 100°C (reálne často 50 - 80°C). Často slúžia aj ako zdroj na dodávku teplej úžitkovej vody. Moderné teplovodné sústavy zaisťujú tepelnú pohodu pri hospodárnej prevádzke, vyznačujú sa hydraulickou vyváženosťou, malým objemom vody a veľkoplošnými vykurovacími telesami. Regulátory, ako napríklad izbové termostaty, zaisťujú optimálnu teplotu vykurovaného priestoru.

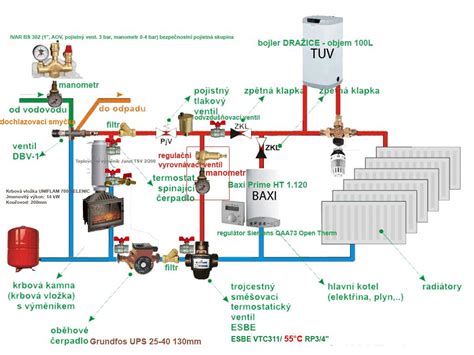

Základným zdrojom tepla v teplovodných systémoch je stacionárny kotol, ktorý môže byť umiestnený v suteréne budovy alebo v centrálnej kotolni, ak ide o vykurovanie viacerých budov či častí mesta. V kotle sa ohrieva voda a prostredníctvom potrubných rozvodov sa táto ohriata voda dopravuje do vykurovacích telies.
Teplovzdušné systémy sú najstarším typom ústredného kúrenia. Ich podstata bola známa už v starovekom Ríme, kde sa vyhrievané miestnosti vybavovali dvojitou podlahou a stenami, medzi ktorými prúdil horúci vzduch a dymové plyny. Táto sústava prieduchov a kanálikov sa nazývala hypocaustum.
Teplovzdušné ústredné kúrenie, kde sa horúci vzduch rozvádzal priamo do miestností, sa používalo až do začiatku 20. storočia, najmä vo verejných budovách, často s doplnkovými ventilátormi pre urýchlenie obehu. Vzhľadom na malú tepelnú kapacitu vzduchu však vznikali značné tepelné straty. Nevýhodou bolo aj požiadavka na priestranné, zvyčajne murované šachty a fakt, že prúdiaci vzduch víril prach.
V posledných rokoch však tento systém ústredného kúrenia zažíva renesanciu a používa sa najmä v domoch s rekuperačným vetraním a tam, kde je nízka potreba tepla.
Otvorený a uzavretý systém ústredného kúrenia
Pri rekonštrukcii vykurovania alebo pri stavbe domu sa často stretávame s pojmami uzavretý a otvorený systém ústredného kúrenia. Tieto dva základné modely vykurovacích systémov sa od seba líšia vlastnosťami a funkciami, pričom každý pracuje s určitým typom vykurovacích zariadení a má svoje špecifické výhody a nevýhody.
Otvorený systém ústredného kúrenia
Otvorený systém ústredného kúrenia nie je hermeticky uzavretý a musí mať bod, v ktorom prichádza do styku so vzduchom. Teplá voda cirkuluje v systéme rúrok, ktorý má spravidla vo svojom najvyššom bode otvorenú expanznú nádobu. Táto nádoba slúži na vyrovnávanie tlaku v systéme. Keď sa voda v systéme ohrieva, tlak stúpa a hladina v expanznej nádobe sa zvyšuje.
Hoci sa otvorený systém často považuje za zastaraný, má svoje výhody. Predovšetkým umožňuje gravitačnú prevádzku, ktorá nie je možná v moderných uzavretých systémoch vyžadujúcich obehové čerpadlá. Gravitačný systém funguje na princípe zmeny tlaku, kde voda cirkuluje sama po zapnutí vykurovacieho zdroja.
Vykurovacie zariadenia s jednoduchšou konštrukciou a vyššou zotrvačnosťou, ako napríklad staré typy kotlov na uhlie, drevo či krby s vodným plášťom, sú často určené pre otvorený systém. Tieto zariadenia nemusia mať automatiku na vypnutie po dosiahnutí požadovanej teploty, čo môže viesť k prehriatiu systému a nebezpečnému nárastu tlaku. V prípade prehriatia otvorený systém automaticky zníži tlak odvedením časti vody do kanalizácie alebo jej odparením cez expanznú nádobu.
Nevýhody otvorených systémov
Medzi významné nevýhody otvorených systémov patrí prístup vzduchu k vode, ktorý síce predchádza nadmernému nárastu tlaku, ale zároveň spôsobuje koróziu zariadení, radiátorov, výmenníkov a bojlerov, čo skracuje ich životnosť a znečisťuje inštaláciu.
Odparovanie vody zo systému si vyžaduje jej doplňovanie. Voda obsahujúca minerály (horčík, vápnik) spôsobuje tvorbu vodného kameňa, ktorý znižuje účinnosť vykurovacích systémov a v extrémnych prípadoch môže zvýšiť spotrebu paliva až o 60%. V prípade podlahového kúrenia, ktoré využíva tenké rúrky, by vodný kameň mohol spôsobiť nepriechodnosť niektorých vykurovacích okruhov.
Výrobcovia moderných vykurovacích zariadení, ako sú kondenzačné kotly či tepelné čerpadlá, často neuznávajú záruku pri použití týchto zariadení v otvorených systémoch.
Uzavretý systém ústredného kúrenia
Uzavretý systém ústredného kúrenia je opakom otvoreného systému. Na neutralizáciu nadmerného tlaku v prípade prehriatia používa uzatvorené expanzné nádoby. Tieto systémy sú navrhnuté na prácu s modernými vykurovacími zariadeniami, ktoré majú teplotné senzory a samy sa vypínajú, aby ochránili systém pred prehriatím.
Výhody uzavretých systémov
Hlavnou výhodou uzavretého systému je jeho hygienickosť a absencia korózie a tvorby vodného kameňa. Voda v uzavretom systéme nemá kontakt so vzduchom a neodparuje sa, čím sa minimalizuje jej potreba dopĺňania a predchádza sa tak vzniku vodného kameňa a korózii.
Uzavretý systém je ideálny pre podlahové kúrenie, nakoľko eliminuje riziko upchávania tenkých rúrok. Je kompatibilný s podlahovým kúrením aj s radiátormi.
Tepelné čerpadlá a kondenzačné kotly primárne pracujú v uzavretom systéme. Väčšina výrobcov týchto moderných zariadení neumožňuje ich použitie v otvorených systémoch.
Jedinou nevýhodou uzavretého systému je, že gravitačná prevádzka pri tenších rúrkach nie je efektívna, a preto je nevyhnutné použiť obehové čerpadlo. Gravitačné systémy bez čerpadla môžu fungovať v špecifických podmienkach, najmä v malých domoch, ale ich efektivita nie je vždy zaručená, závisí od veľkosti budovy a jej členenia.
Komponenty systému ústredného kúrenia
Každý systém ústredného kúrenia pozostáva z niekoľkých kľúčových častí, ktoré spolupracujú na zabezpečení efektívneho vykurovania:
1. Zdroj tepla (kotol)
Zdroj tepla je srdcom celého systému. V kotle sa ohrieva vykurovacie médium (najčastejšie voda) pomocou rôznych druhov palív, ako sú:
- Vykurovací olej: Kotly na vykurovací olej môžu byť vhodnou voľbou pri rekonštrukcii systémov s vysokou spotrebou oleja.
- Pevné palivo (drevo, uhlie, pelety, biomasa): Kotly na drevnú biomasu sú čoraz populárnejšie vďaka environmentálnemu povedomiu. Moderné splyňovacie kotly na drevo dokážu znížiť spotrebu paliva až o tretinu. Kotly na pelety sú cenovo dostupné, ekologické a vyžadujú minimálnu údržbu.
- Zemný plyn: Prechod na zemný plyn a moderné vykurovacie technológie môže výrazne znížiť náklady na vykurovanie a zvýšiť komfort.
- Elektrina: Elektrické kotly sú spoľahlivé, tiché a jednoduché na prevádzku, vhodné pre domy s nízkou tepelnou stratou alebo ako doplnkový zdroj tepla.
V prípade teplovzdušného vykurovania slúži ako vykurovacie médium vzduch.
2. Obehové čerpadlo
Obehové čerpadlo zabezpečuje cirkuláciu vody v systéme, udržuje potrebný tlak a prietok na prenos tepla do všetkých miestností. V menších systémoch postačuje jedno čerpadlo, vo väčších sa používajú viacstupňové alebo zónové riešenia s viacerými čerpadlami pre jednotlivé okruhy.
3. Rozvodné potrubie
Potrubné rozvody prenášajú teplú vodu od kotla k vykurovacím telesám a späť. Môžu byť vyrobené z ocele, medi alebo plastu (PEX, PP-R).
4. Vykurovacie telesá
Vykurovacie telesá odovzdávajú teplo do miestnosti. Najčastejšie sú to:
- Radiátory: Tradičné riešenie, ktoré rýchlo reaguje na zmeny teploty a pracuje na princípe konvekcie.
- Podlahové kúrenie: Systém tenkých rúrok, ktorý funguje na princípe sálania a zabezpečuje rovnomernejšie rozloženie tepla v miestnosti a úsporu energie vďaka nižšej prevádzkovej teplote.
- Konvektory: Používajú sa najmä pri veľkých presklených plochách.
Každé vykurovacie teleso je vybavené ventilom na reguláciu prietoku vody, čo umožňuje individuálne nastavenie teploty v miestnosti. Moderné vykurovacie telesá, najmä v kúpeľniach, môžu kombinovať funkciu radiátora a sušiaka na uteráky.
5. Expanzná nádoba
Expanzná nádoba kompenzuje objemové zmeny vody pri zmene teploty. V uzavretých systémoch sa používa membránová expanzná nádoba s oddelenou vodnou a vzduchovou komorou.
6. Regulácia
Efektívne kúrenie si vyžaduje inteligentnú reguláciu. Možnosti regulácie zahŕňajú:
- Mechanické termostaty: Ovládajú priamo ventily a regulujú prietok vody, ale sú menej presné.
- Elektrické analógové termostaty: Spúšťajú alebo vypínajú kotol podľa teploty, ale nemajú pokročilé funkcie.
- Elektrické digitálne termostaty: Sú presnejšie, programovateľné a úspornejšie.
- Inteligentné termostaty: Umožňujú diaľkové ovládanie cez internet, učia sa preferencie používateľa a dokážu reagovať na predpovede počasia či prítomnosť osôb.
- Ekvitermická regulácia: Meria vonkajšiu teplotu a podľa nej nastavuje teplotu vykurovacej vody, čím šetrí energiu.
Kondenzačné kotly
Typy kotlov na ústredné kúrenie
Na trhu je dostupných množstvo typov kotlov, pričom každý má svoje špecifické výhody a nevýhody:
Peletové kotly
Peletové kotly zaznamenávajú rastúci predaj vďaka tomu, že predstavujú cenovo dostupný spôsob vykurovania. Pelety sú ekologickým, obnoviteľným palivom s vysokou výhrevnou hodnotou a minimálnou produkciou popola. Kotly na pelety sú vybavené automatickým dopravníkom a vyžadujú minimálnu údržbu. Sú vhodnou alternatívou pre obce bez možnosti pripojenia na zemný plyn. V mnohých krajinách existujú dotačné programy na ich inštaláciu.
Elektrické kotly
Elektrické kotly sú spoľahlivým, jednoduchým a tichým zdrojom tepla. Sú ideálne pre dobre zateplené domy, rekreačné objekty alebo byty s nízkou tepelnou stratou. Vďaka malým rozmerom a tichej prevádzke sa ľahko integrujú do interiéru. Môžu slúžiť aj ako doplnkový zdroj tepla alebo protinámrazová ochrana pre objekty, ktoré nie sú pravidelne obývané.

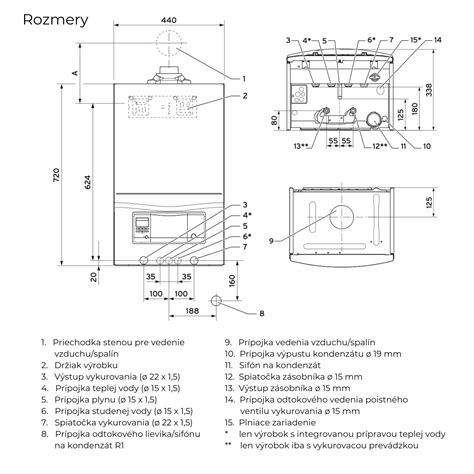

Kondenzačné plynové kotly
Kondenzačné plynové kotly patria medzi moderné a vysoko efektívne riešenia. Využívajú teplo zo spalín, ktoré by iné kotly vypustili do ovzdušia, čím dosahujú vyššiu účinnosť. Vďaka výmenníkom tepla z nehrdzavejúcej ocele (Inox-Radial) dokážu ochladiť spaliny do takej miery, že vodná para kondenzuje a uvoľňuje dodatočné teplo. Pri správnom nastavení dosahujú sezónnu účinnosť až 98%.
Kotly na tuhé palivo
Kotly na tuhé palivo sú tradičným riešením. Patria sem kotly na drevo, uhlie, ale aj moderné drevosplyňovacie kotly, ktoré maximalizujú využitie drevnej biomasy. Niektoré modely umožňujú dlhú dobu horenia palivového dreva, brikiet či peliet.
Tepelné čerpadlá
Tepelné čerpadlá predstavujú moderný a ekologický spôsob vykurovania, ktorý využíva obnoviteľné zdroje energie. Dokážu ohriať vodu až na 75°C a môžu byť použité aj na chladenie budovy. Tieto systémy sú čoraz populárnejšie, najmä v novostavbách, a sú často kombinované s fotovoltickými elektrárňami.
Princíp fungovania ústredného kúrenia
Základným princípom ústredného kúrenia je ohrev teplonosného média (najčastejšie vody) v centrálnom zdroji tepla a jeho následná distribúcia do vykurovacích telies. Voda v kotle sa ohreje, stáva sa ľahšou a stúpa potrubím k radiátorom. Po odovzdaní tepla sa ochladzuje, stáva sa ťažšou a vracia sa do kotla, kde sa proces opakuje. Moderné systémy využívajú takmer výlučne nútený obeh zabezpečený obehovým čerpadlom, čo umožňuje efektívne riadenie a používanie menších priemerov potrubí.
Teplo vznikajúce pri spaľovaní paliva v kotle sa odovzdáva do výmenníka tepla, ktorý ohrieva vykurovaciu vodu. V prípade kondenzačných kotlov sa navyše využíva aj kondenzačné teplo vznikajúcich plynov. Obehové čerpadlá zabezpečujú cirkuláciu vody v systéme a dodávajú teplo do každého radiátora, ktorý je možné regulovať pomocou termostatov.
Systémy ústredného kúrenia sú navrhnuté tak, aby udržiavali správnu teplotu vo vnútri budovy a často slúžia aj na ohrev teplej úžitkovej vody. Dobre navrhnutý a správne udržiavaný systém ústredného kúrenia je základom tepelného komfortu, nízkych prevádzkových nákladov a dlhodobej spoľahlivosti.
