Potrubný axiálny ventilátor je kľúčovým prvkom v moderných ventilačných systémoch, zabezpečujúc efektívnu výmenu vzduchu v rôznych prostrediach. V tomto článku sa zameriame na princípy fungovania, široké spektrum využitia a dôležité technické parametre týchto zariadení, pričom osobitnú pozornosť venujeme modelom s 12V DC napájaním.
Čo je potrubný axiálny ventilátor?
Axiálny ventilátor je typ ventilátora, ktorý tlačí vzduch v smere rovnobežnom s osou otáčania jeho vrtule. Tieto ventilátory sú navrhnuté na prívod a odvod vzduchu cez ventilačné potrubie s nízkym odporom, typicky na vzdialenosť do 3 metrov. Ich konštrukcia umožňuje efektívnu cirkuláciu vzduchu v priestoroch, kde je potrebné zabezpečiť optimálnu kvalitu ovzdušia.
Princíp fungovania a konštrukcia
Základom funkcie axiálneho ventilátora je rotujúce obežné koleso s lopatkami. Pri otáčaní lopatky vytvárajú tlakový rozdiel, ktorý nasáva vzduch do ventilátora a následne ho vytláča vpred. Vylepšené modely, ako napríklad ZN080-ZIL.GQ.V7P3, využívajú pokročilé technológie ako sú CFD simulácie prúdenia vzduchu pre maximálnu optimalizáciu výkonu. Integrované vodiacie lopatky a krátky difúzor na strane výtlaku prispievajú k výraznému zlepšeniu výkonnostných a akustických vlastností.
Ventilátor ZAplus-ECblue sa vyznačuje vysokou odolnosťou voči korózii vďaka nehrdzavejúcej tryske z kompozitného materiálu. Pre zabezpečenie rovnomernej prevádzky a dlhej životnosti je obežné koleso dynamicky vyvážené v dvoch rovinách.
Typy ventilátorov a ich charakteristiky
- Axiálny ventilátor: Tlačí vzduch v smere osi otáčania vrtule. Ideálny pre potrubia s nízkym odporom.
- Radiálny ventilátor: Skladá sa z valcovitého krytu so sacím a výtlačným otvorom. Vzduch je nasávaný do stredu lopatiek a odstredivou silou vytláčaný kolmo na os otáčania.
- Diagonálny ventilátor: Kombinuje vlastnosti axiálnych a radiálnych ventilátorov.
Motory používané vo ventilátoroch
Moderné ventilátory využívajú rôzne typy motorov, ktoré ovplyvňujú ich výkon, účinnosť a možnosti regulácie:

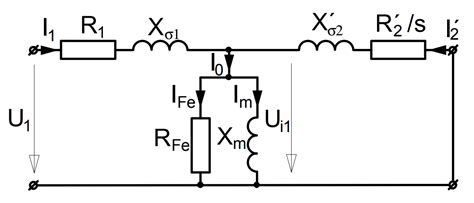

Asynchrónne (indukčné) motory
Tieto motory pracujú na jednofázový alebo trojfázový striedavý prúd a sú najrozšírenejším typom vo ventilátoroch. Ich hlavné výhody spočívajú v jednoduchej konštrukcii, vysokej spoľahlivosti a nízkej cene.
EC motory
EC motory (elektronicky komutované) sú synchrónne motory, ktoré ponúkajú oproti štandardným motorom výrazné výhody. Medzi ne patrí možnosť plynulého regulovania otáčok v rozsahu 0 až 100%, vysoká účinnosť nielen pri maximálnom výkone, ale predovšetkým pri nižších otáčkach, nižšia hlučnosť a dlhšia životnosť. Všetka elektronika je integrovaná priamo v motore, čo umožňuje napájanie ventilátora priamo z elektrickej siete 230 V / 50 Hz.
Využitie potrubných axiálnych ventilátorov
Potrubné axiálne ventilátory, najmä modely ako ZAplus-ECblue, nachádzajú široké uplatnenie v rôznych priemyselných a komerčných odvetviach:
- Strojársky priemysel: Chladenie strojov a zariadení.
- Chladenie a klimatizácia (HVAC): Systémové jednotky, klimatizačné zariadenia, rekuperačné jednotky.
- Energetické technológie: Chladenie komponentov v energetických systémoch.
- Ekologické technológie: Vetranie v zariadeniach na spracovanie odpadu, čističky vzduchu.
- Automobilový priemysel: Chladenie motorov a interiérov vozidiel.
- Výrobný priemysel: Lokálne odsávanie a vetranie výrobných hál.
- Poľnohospodárstvo: Vetranie skladovacích priestorov, skleníkov.
- Doprava: Vetranie vo vozidlách hromadnej dopravy, na lodiach.
Ventilátor ZN080-ZIL.GQ.V7P3 je vhodný pre použitie v strojárstve, chladení a klimatizácii, systémových, energetických, ekologických a automobilových technológiách.
Technické parametre a certifikácie
Pri výbere potrubného axiálneho ventilátora je dôležité zohľadniť niekoľko kľúčových technických parametrov:
Koeficient výmeny vzduchu
Tento údaj udáva, koľkokrát by sa mal vzduch v danej miestnosti vymeniť počas jednej hodiny. Na základe tejto hodnoty a veľkosti vetraných priestorov je možné vypočítať požadovaný hodinový prietok vzduchu ventilátora.
Hlučnosť
Hlučnosť ventilátora je zvyčajne udávaná v jednotkách dBA (decibel), nameraných v špecifikovanej vzdialenosti od zdroja hluku (napr. tri metre).
Stupeň ochrany krytom (IP)
IP kód je dvojčíselný kód, ktorý informuje o odolnosti elektrického spotrebiča (v tomto prípade ventilátora) voči vniknutiu cudzích telies a vody.
Životnosť
Ventilátory sú často vybavené motormi s guličkovými ložiskami, ktoré zaručujú dlhú životnosť, často až 40 000 hodín prevádzky.
Ventilátor potrubný zodpovedá norme ErP a spĺňa množstvo certifikácií vrátane VDE, UL, CCC a CE, čo potvrdzuje jeho kvalitu a bezpečnosť.
Optimalizácia výkonu a úspora energie
Axiálny ventilátor ZAplus sa vyznačuje nízkymi prevádzkovými nákladmi a veľmi nízkou hlučnosťou, čo je dosiahnuté vďaka bionickému dizajnu lopatiek a optimalizovanej ZAplus tryske. Pre ďalšie zvýšenie vzduchového výkonu je možné použiť špeciálny difúzor ZAplus+.
Vďaka použitiu EC motorov je možné dosiahnuť značné úspory energie, najmä pri prevádzke na nižšie otáčky, čo je častý scenár v mnohých ventilačných systémoch.
