Pre správnu a bezpečnú prevádzku plynových kotlov je kľúčová implementácia špecifických funkcií, ktoré sú povinné pre všetky typy týchto zariadení. Mnoho výrobcov navyše pridáva štvrtý bezpečnostný krok, ktorým je ochrana proti prehriatiu. V najjednoduchších zariadeniach typu AOGV je systém dodávky paliva vybavený ventilmi značky ZhMZ, pričom horák je umiestnený v spodnej časti tela kotla.
Automatizačné systémy pre teplovodné kotly
Na teplovodných kotloch sa často inštalujú rôzne značky automatizácie. Napríklad, závod Žukovského vybavuje rozpočtové verzie zariadení AOGV vlastnými bezpečnostnými jednotkami ZhMZ, zatiaľ čo generátory tepla strednej cenovej kategórie sú osadené zariadeniami EuroSIT. Výkonné modely sú zvyčajne vybavené automatickými ventilmi Honeywell.
Bezpečnostné jednotky EuroSIT
Z hľadiska automatizácie v kotolniach sú bezpečnostné jednotky EuroSIT považované za najobľúbenejšie a najspoľahlivejšie v prevádzke. Ich používanie odporúčajú aj spoločnosti dodávajúce prírodné palivo, a to vrátane výmeny starých plynových zariadení kotlov KChM a AGV.
Skupina SIT ukončila výrobu radov 630 a 710, keďže ich považovala za zastarané. Nahradila ich nová bezpečnostná automatika pre vykurovacie kotly, konkrétne plynové ventily 820 NOVA, 822 NOVA, 840 SIGMA a 880 Proflame (napájané z batérií).
Proces spustenia a regulácie s automatikou EuroSIT (a podobnými systémami)
- Otočením gombíka do polohy „zapaľovanie“ a stlačením zhora násilne otvoríte solenoidový ventil, ktorý umožní prechod plynu do zapaľovacieho horáka (zapaľovača).
- Podržaním hlavného gombíka na 30 sekúnd umožníte, aby sa termočlánok zahrial pomocou zapaľovacieho plameňa. Termálny balónik generuje napätie (EMF) 20-50 milivoltov, ktoré fixuje elektromagnet v otvorenom stave.
- Nastavte hlavnú rukoväť do požadovanej polohy a tým priveďte plyn k hlavnému horáku.
- Keď voda dosiahne určitú teplotu, spustí sa kapilárny senzor, ktorý postupne uzavrie druhý ventil - termostatický. Prívod paliva do horáka sa zastaví, kým snímač nevychladne a doska ventilu neotvorí cestu pre plyn.
Prívod paliva a ochrana proti prehriatiu
Za normálny prívod plynu v zariadení je zodpovedný membránový ventil, ktorý funguje ako regulátor tlaku. Ak sa horák a termočlánkový vykurovací knôt zhasnú, vytváranie napätia sa zastaví a elektromagnetický ventil uzavrie priechod paliva.
Ochrana proti strate ťahu
V prípade náhlej straty ťahu v komíne sa snímač umiestnený v tomto kanáli prehreje a preruší napájací obvod elektromagnetu. Keď plynová automatika spustí núdzové vypnutie, užívateľovi je zablokované opätovné spustenie kotla na 1 minútu, kým sa dodávka paliva neobnoví.
Inovácie v automatike EuroSIT (séria NOVA)
Podľa princípu fungovania sa nové jednotky nelíšia od svojho predchodcu - série 630. Najnovší produktový rad 820 NOVA bol aktualizovaný s cieľom zlepšiť stabilitu, spoľahlivosť a priepustnosť.
Energeticky nezávislé modifikácie

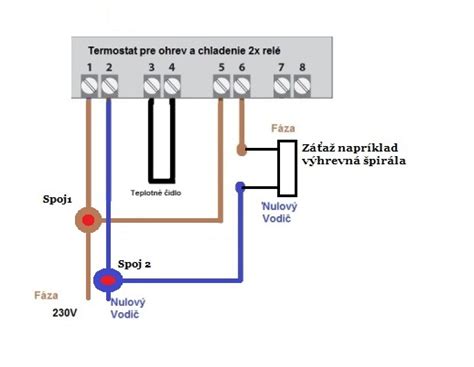

Výrobok je vybavený konektorom pre izbový termostat a automatizáciu kompenzovanú počasím. Objavila sa aj modifikácia s vlastným zdrojom energie - termogenerátor namontovaný na tyči vedľa pilotného horáka.
Automatizácia Honeywell pre plynové kotly
V tejto súvislosti je dôležité spomenúť aj automatické plynové ventily Honeywell, ktoré fungujú podobným spôsobom. Americkú spoločnosť Honeywell založil Albert Butts po svojom vynáleze najjednoduchšieho regulačného zariadenia na prevádzku uhoľnej pece. Automatizácia pre plynový kotol Honeywell môže mať jednoduché zariadenie vybavené mechanickým regulátorom.
Inštaláciu poľských bezpečnostných systémov na plynové kotly praktizuje niekoľko výrobcov. Uzly a snímače sú vzájomne prepojené kapilárnymi trubicami. V skutočnosti ide o rovnaké zariadenie SIT alebo Honeywell, len rozdelené na samostatné časti.
Elektronické riadenie a komfort
Charakteristickým znakom moderných generátorov tepla je elektronické riadenie procesov zapaľovania, spaľovania a udržiavania teploty chladiacej kvapaliny. Automatický plynový kotol je navrhnutý pre maximálne pohodlie majiteľov bytov a súkromných domov. Na spustenie ohrievača stačí stlačiť tlačidlo a nastaviť požadovanú teplotu.
Po špecifikovaných akciách spustenia regulátor tepelného generátora zhromažďuje údaje zo snímačov: teplota chladiacej kvapaliny a vzduchu, tlak plynu a vody v systéme, kontroluje prítomnosť ťahu v komíne. Ak je všetko v poriadku, elektronická doska dodáva napätie do elektromagnetického plynového ventilu a zároveň výboj do zapaľovacích elektród. V tomto modernom systéme chýba knôt.
Hlavný horák sa zapáli a dodáva plný výkon, aby sa čo najskôr ohrialo vykurovacie médium. Jeho práca je monitorovaná špeciálnym snímačom plameňa. Regulátor zapína zabudované obehové čerpadlo.
Keď sa teplota chladiacej kvapaliny priblíži k nastavenej prahovej hodnote, ktorá je pevne stanovená snímačom náplasti, intenzita spaľovania sa zníži. Stupňovité horáky prejdú do režimu s nízkym výkonom a modulačné horáky plynule znižujú prívod paliva. Po dosiahnutí prahu ohrevu elektronika preruší prívod plynu.
Pokyny pre nástenný plynový kotol naznačujú, že jednotka je navrhnutá na prevádzku v uzavretom vykurovacom systéme, preto automatizácia monitoruje tlak vody.
Bezpečnostné mechanizmy Honeywell
Napriek mnohým „zvončekom a píšťalkám“ zavedeným do dizajnu minikotolní, bezpečnostné funkcie má stále na starosti mechanik.
Zjednodušene povedané, automatizácia pre plynový kotol od Honeywell je riadiaca jednotka pre prevádzku vykurovacích zariadení. V závislosti od modifikácie sa hlavné funkcie a úlohy môžu meniť, ale vo všeobecnosti sa hlavné riadenie vykonáva nad nasledujúcimi systémami:
- Riadenie teploty chladiacej kvapaliny a vzduchu
- Monitorovanie tlaku plynu a vody v systéme
- Kontrola prítomnosti ťahu v komíne
- Regulácia zapaľovania a spaľovania
- Riadenie obehového čerpadla
Ak vezmeme do úvahy hlavné procesy riadené automatizáciou pre plynové kotly od Honeywell, úloha a účel tejto jednotky na prevádzku teplovodného zariadenia je jasný. Hlavným cieľom spoločnosti je zabezpečiť spoľahlivosť a bezpečnosť vďaka obsluhe regulátora kotla.
Postsovietska automatizácia (ZhMZ, SABK, Orion)
Automatizácia kotlov vyrobená v postsovietskom priestore neobsahuje žiadne revolučné riešenia a technologické objavy. Nemá zmysel podrobne hovoriť o dizajne blokov značiek SABK, Orion a ZhMZ (závod Žukovského). Uvedené produkty sa vyznačujú najjednoduchším zariadením, nízkou cenou a nízkou spoľahlivosťou. Zariadenia v prvých rokoch prevádzky fungujú normálne, potom ich treba sledovať a včas obsluhovať, našťastie náhradné diely sú v predaji a sú lacné.
Dôležité upozornenia
Tieto funkcie a vlastnosti charakterizujú spoľahlivosť celého systému. Nezabudnite sa poradiť s odborníkmi, ktorí vám povedia o mnohých nuansách, ktoré budú použiteľné konkrétne vo vašej kotolni.
