Pri optimalizácii vykurovacieho systému majú majitelia domov možnosť nastaviť vykurovaciu krivku, nazývanú aj charakteristika vykurovania. Ide o funkciu, z ktorej kotol odčítava potrebnú výstupnú teplotu na vykurovanie. Táto krivka sa využíva pri regulácii vykurovacieho systému v závislosti od vonkajšej teploty (ekvitermickej regulácii) a zabezpečuje, aby vykurovací systém vytváral vždy dostatok tepla. Ekvitermická regulácia spočíva v nastavení teploty vykurovacej kvapaliny v závislosti od vonkajšej teploty. Podľa vykurovacej krivky má vykurovanie nastavené, ako má reagovať na zmeny vonkajšej teploty. Ak je táto krivka nastavená nesprávne, môže to spôsobiť nedostatočné alebo nadmerné zásobovanie teplom.
Princípy ekvitermickej regulácie a vykurovacej krivky
Ekvitermická regulácia pracuje na základe interiérovej teploty, vonkajšej teploty a teploty vykurovacej kvapaliny. Zaistí tak dokonalejšie a plynulejšie kúrenie. Vyžaduje snímač vonkajšej teploty, ktorý je vhodné umiestniť na severnú (resp. málo slnečnú) stranu domu. Úlohou ekvitermickej regulácie je regulovať teplotu vykurovacej vody podľa predpísanej závislosti od vonkajšej teploty. Počas prevádzky zdroja tepla je neustále meraná teplota vykurovacieho média, vonkajšia teplota a prípadne aj teplota v miestnosti. Pomocou týchto údajov je udržiavaná teplota v miestnosti na úrovni, ktorá bola vopred naprogramovaná na určené časové úseky.
Vykurovacia charakteristika je grafickým znázornením matematického vzorca, ktorý opisuje vzťah medzi vonkajšou teplotou a teplotou prietoku. To znamená, že ak sa zmení vonkajšia teplota, má to priamy vplyv na teplotu prietoku. Tá je teplota vykurovacej vody, ktorá prúdi zo zdroja tepla do radiátora alebo do plošného vykurovacieho systému. Nemala by byť nastavená príliš vysoko ani príliš nízko. Ak je nastavená príliš vysoko, teplota prúdenia zvyšuje tepelné straty, a ak je nastavená príliš nízko, bráni dostatočnému vyhriatiu domu.
Kľúčové parametre nastavenia krivky: sklon a úroveň
Na nastavenie vykurovacej krivky majú majitelia systému k dispozícii dve kľúčové premenné: sklon a úroveň vykurovacej krivky.
- Sklon vykurovacej krivky: Zo sklonu vykurovacej krivky sa kotol dozvedá, do akej miery sa má výstupná teplota meniť v závislosti od vonkajšej teploty. Zdroj tepla používa sklon na určenie toho, ako prudko musí zmeniť teplotu prietoku pri zmene vonkajšej teploty. Sklon môže byť veľmi strmý alebo veľmi plochý, závisí to okrem iného od požadovanej teploty v miestnosti a od energetického stavu budovy. Ak sú tepelné straty cez plášť budovy veľké, musí byť výkon kotla pri klesajúcich vonkajších teplotách podstatne vyšší.
- Úroveň (výška) vykurovacej krivky: Pomocou výšky krivky možno principiálne prispôsobiť výkon vykurovacieho systému. Zatiaľ čo sklon ovplyvňuje správanie vykurovacej krivky, úroveň umožňuje rovnomernú korekciu teploty prúdenia smerom nahor alebo nadol.

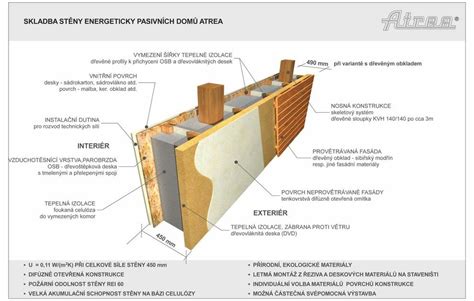

Vplyv izolácie budovy na vykurovaciu krivku
Naopak, keď je budova dobre izolovaná, vplyv vonkajšej teploty na tepelné straty klesá. Aj keď je vonku ľadová zima, stačí nízka výstupná teplota. Ak vykurovaný dom stráca málo tepla vďaka dobrej izolácii, postačuje plochá krivka. Keď je budova dobre izolovaná, vplyv vonkajšej teploty na tepelné straty klesá. Aj keď je vonku mrazivo, stačí aj nižšia výstupná teplota vykurovania.
Rozdielne krivky pre rôzne systémy
Iná vykurovacia krivka sa volí pre radiátory a iná pre podlahové vykurovanie. Pri systémoch podlahového vykurovania by mala byť maximálna teplota na výstupe nastavená medzi 35 a 45°C.
Postup nastavenia a optimalizácie vykurovacej krivky
Na optimálne nastavenie odporúčame pomoc inštalatéra. Pretože každý dom reaguje na vonkajšie podmienky inak, mali by si majitelia domov zabezpečiť nastavenie vykurovacej krivky, najmä keď sa po výmene kotla nachádza spravidla v továrenskom nastavení. Správne hodnoty možno zistiť spravidla len formou takzvaného postupu pokus - omyl.
Kroky k správnemu nastaveniu
Ak si spotrebitelia chcú nastaviť vykurovaciu krivku, majú k dispozícii rôzne nastavovacie hodnoty. Predtým, ako by spotrebitelia nastavovali vykurovaciu krivku, oplatí sa vykonať hydraulické vyváženie. Pri hydraulickom vyregulovaní si odborník vezme pod lupu celý vykurovací systém. Zistí spotrebu tepla v každej miestnosti a na túto spotrebu nastaví všetky vykurovacie plochy. Redukujú sa tak tlakové straty v potrubnej sieti a znížia sa náklady za elektrickú energiu z distribučnej siete.
Ak chcú majitelia nastaviť vykurovaciu krivku, nemali by už meniť termostaty vykurovacích telies. To by mohlo skresliť výsledok a viesť k nesprávnemu nastaveniu vykurovacej krivky. Okrem toho je dôležité sledovať aj teploty.
Po vykonaní všetkých príprav možno pristúpiť k nastaveniu vykurovacej krivky. Pri tomto nastavovaní by mali majitelia domov meniť vždy len jednu hodnotu, a aj to len mierne. Začať možno napríklad so sklonom. Po nastavení trochu plochšieho sklonu nasleduje fáza pozorovania. Ak je v dome ešte stále dostatočne teplo, možno túto hodnotu ešte ďalej korigovať smerom nadol. Keď už teplota v miestnostiach nedosahuje požadovanú hodnotu, znamená to, že nastavená hodnota je už nižšia ako optimálna hodnota. Ak chcú spotrebitelia nastaviť vykurovaciu krivku, môže si toto nastavovanie za určitých okolností vyžiadať aj niekoľko dní. Odporúča sa vytvoriť denník, do ktorého sa budú zaznamenávať nastavenia, teploty prietoku a vonkajšie teploty.
Korekcie a špecifické situácie
- Ak vykurovacie telesá vydávajú počas celého roka veľa tepla, možno vykurovaciu krivku posunúť smerom nadol. Ak je naopak vždy trochu chladno, mala by sa krivka korigovať smerom nahor.
- Ak po energetickej sanácii dôjde k zvýšeniu tepelnej izolácie, požiadavky na vykurovací systém sa zmenia a vykurovaciu krivku treba znovu nastaviť.
- Ak je v dome neustále chladno, môže byť príčinou príliš nízka vykurovacia krivka. Pomôcť môže jej postupné zvyšovanie.
- Ak teploty v miestnostiach nestúpajú dostatočne len na jeseň a na jar, odporúča sa nadvihnúť výšku a trochu zmenšiť sklon.

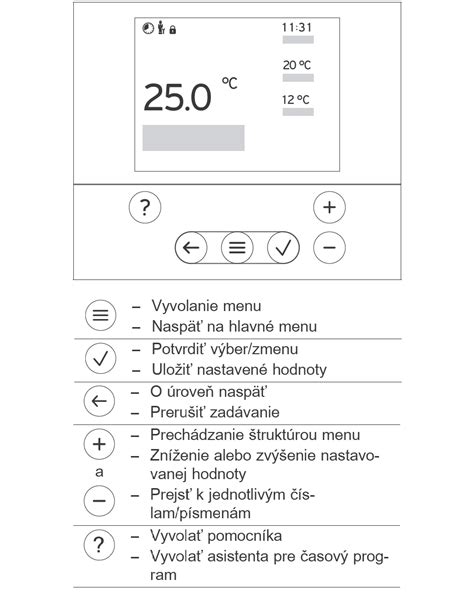

Ako príklad nastavenia uvádzame, že ak máte zdroj tepla s reguláciou s kompenzáciou počasia od spoločnosti Viessmann, môžete v niekoľkých krokoch nastaviť vykurovaciu krivku, a tým ovplyvniť vykurovacie vlastnosti kotla. Spôsob, akým to urobíte, je prakticky rovnaký pre všetky generátory tepla a je popísaný v príslušnom návode na obsluhu. Pomocou tlačidla +/- zmeňte sklon a úroveň vykurovacej krivky. Výrobné nastavenie je 1,4 pre sklon a 0 pre úroveň. Na grafe sa zreteľne zobrazí zmena vykurovacej krivky, akonáhle zmeníte hodnotu pre sklon alebo úroveň. To, akú hodnotu nastavíte pre sklon a úroveň, závisí od mnohých faktorov, preto nie je možné poskytnúť všeobecnú odpoveď.
Ekvitermická regulácia v širšom kontexte systémov vykurovania
Veľmi dôležitou súčasťou správne navrhnutého systému vykurovania je jeho samotná regulácia, a preto je potrebné jej venovať dostatočnú pozornosť hneď na začiatku návrhu celého systému. Reguláciu teploty v objekte je nevyhnutné riešiť pri samotnom návrhu vykurovacieho okruhu. Rôzne spôsoby regulácie vyžadujú rôzne spôsoby kabeláže a iných prvkov, ktoré v čase, keď sa inštaluje zdroj tepla, často už nie je možné zabezpečiť. Ak sa vás inštalatér na to nespýta sám, urobte tak vy.
Ekvitermická regulácia alebo aspoň nejaká jej verzia sa v dnešnej dobe používa relatívne často. Má svoje nesporné výhody hlavne v oblasti úspor na energiách. Často je potom kombinovaná s ďalšími druhmi regulácie, ale je schopná fungovať aj nezávisle.
Porovnanie druhov regulácie
Existujú rôzne prístupy k regulácii vykurovania, ktoré sa líšia komplexnosťou a úrovňou komfortu.
Ekvitermická regulácia (samostatná a kombinovaná)
Podstatou ekvitermickej regulácie je premenlivá výstupná teplota vody zo zdroja tepla závislá na teplote vonkajšieho vzduchu. V prípade, že pracuje samostatne bez ďalších zásahov (napríklad termostat), je veľmi zložité ju nastaviť aj pre naozaj skúsených inštalatérov a je potrebné jej venovať dlhší čas, kedy sa krivka musí upravovať tak, aby sedela pre daný objekt (jeho tepelnú stratu a požiadavky na vnútornú teplotu). Je to proces, ktorý takmer vždy vyžaduje dlhý čas a množstvo úprav a sledovaní. Nevýhodami takto postavenej regulácie je problematické nastavenie rôznych teplôt v domácnosti, náročnosť na správne nastavenie v priebehu času (ak sa zmení objekt, napríklad zateplenie, je potrebné nastavovať krivku znovu) a nemožnosť regulovania jednotlivých miestností.
Pre zmenšenie náročnosti a zvýšenie komfortu bývania sa často ekvitermická regulácia kombinuje s iným druhom, napríklad s termostatom či zónovou reguláciou. Výhody pri správnom nastavení zahŕňajú zníženie celkovej spotreby energie a skrátenie nábehových a dobehových kriviek vykurovania.
Regulácia pomocou jedného termostatu
Ide o najčastejšiu a z ekonomického hľadiska najlacnejšiu verziu, ktorá poskytuje základný komfort. Vo vykurovanom objekte sa nainštaluje jeden termostat, ktorý potom ovláda zdroj tepla. Je vhodné, ak tento termostat osadíte v najchladnejšej miestnosti v dome. Mali by ste si dať pozor, aby termostat nebol inštalovaný v dosahu akéhokoľvek zdroja tepla (napríklad krb), ktorý by ho mohol ovplyvniť a narušiť vykurovanie v celom objekte. Termostat meria teplotu v miestnosti, v ktorej je inštalovaný, a zapína vykurovanie, ak je teplota nižšia ako nastavená, a vypína ho, keď ju dosiahne. K tomuto zapínaniu a vypínaniu termostat využíva takzvanú teplotnú hysteréziu - teplotný rozdiel, pomocou ktorého termostat vykonáva zapnutie, prípadne vypnutie zdroja tepla. Pri väčšine dnes predávaných termostatov je možnosť si túto hodnotu nastavovať. Ak regulujete s jedným termostatom celý objekt, nemáte možnosť presného nastavenia teploty v rôznych miestnostiach.
V prípade, že používate na objekte ekvitermickú krivku pre regulovanie teploty vody, je možné ju skombinovať s termostatom, ktorý vypnutím kúrenia môže pomôcť vyriešiť nedostatočne nastavenú ekvitermickú krivku a predísť tak prekurovaniu objektu. Medzi výhody patrí možnosť čiastočnej regulácie objektu na presnú teplotu, zabránenie prekurovaniu objektu a možnosť nastavenia režimu domácnosti. Nevýhody sú nemožnosť nastavenia rôznych teplôt v miestnostiach a riziko výberu nevhodného miesta inštalácie.
Regulácia pomocou viacerých termostatov (zónová regulácia)
Táto prepracovanejšia verzia systému využíva viacero termostatov, pričom osadenie každého z nich vytvorí takzvanú zónu vykurovania. Počet termostatov a počet zón v podstate nie je obmedzený. Pri zvažovaní zónovej regulácie by ste sa mali orientovať skôr na komfort bývania ako na primárne úspory, ktoré sú ťažko merateľné. Schopnosť ovládať časti objektu presne a podľa svojich predstáv je hlavným dôvodom inštalácie. Termostaty sú spojené s rozvodnicou, ktorá je napojená na servopohony, ktoré otvárajú a zatvárajú príslušné vykurovacie okruhy a zároveň je rozvodnica pripojená k zdroju tepla. Ak jeden alebo viacero termostatov sa rozhodne vykurovať, dá pokyn rozvodnici, ktorá následne otvorí príslušné vykurovacie okruhy a dá pokyn zdroju tepla, aby sa zapol a začal kúriť. Ak všetky termostaty majú požadované teploty, rozvodnica vypne aj zdroj tepla. Výhody zahŕňajú možnosť detailnej regulácie všetkých častí objektu, maximálne zabránenie prekurovaniu objektu, možnosť nastavenia režimu domácnosti a vyšší komfort bývania. Nevýhodami sú vyššia cena a zložitejšia príprava.
Inteligentná regulácia
Inteligentná regulácia môže byť súčasťou celkovej elektroinštalácie alebo vyhotovená len pre účely vykurovania. Pri tomto spôsobe komunikujú jednotlivé časti systému s hlavnou riadiacou jednotkou, z ktorých je systém schopný odčítavať rôzne hodnoty, na základe ktorých je následne schopný reagovať pomocou pridelených funkcií. Základný princíp práce je podobný regulácii s viacerými termostatmi, avšak bez viditeľných termostatov na stenách. Čidlo je umiestnené najčastejšie pod vypínačom svetiel a nie je ho vidieť. Cenovo to nemusí byť príliš vzdialené zónovej regulácii. Inteligentná elektroinštalácia je výrazne sofistikovanejšia a ponúka mnoho ďalších možností. Podľa rozsahu inštalácie môžete systém prispôsobovať ďalším možnostiam, ako je vlhkosť vzduchu v miestnosti (ktorá môže zásadne ovplyvňovať pocitové teplo), množstvo slnečného žiarenia (aby izby, do ktorých priamo svieti slnko, v tomto čase nevykurovali) alebo snímanie otvorenia/zatvorenia okien (aby systém pri otvorenom okne nevykuroval danú miestnosť). Žiadnu z týchto schopností vám termostat neponúkne. Vďaka tomuto druhu inštalácie máte zároveň prístup k nastaveniam a sledovaniu celej domácnosti, k štatistikám o vykurovaní, teplotách, vlhkosti a viete samozrejme celý systém riadiť na diaľku. Systém obsahuje aj istý druh samoučenia sa, ktorý vníma, akým spôsobom napríklad vykurujete, v ktorom čase teplotu meníte a prečo. Sám sa tak môže časom naučiť vaše návyky a vykonávať úpravy systému za vás. Výhody zahŕňajú možnosť detailnej regulácie všetkých častí objektu, maximálne zabránenie prekurovaniu objektu, najvyšší komfort bývania, nové možnosti regulácie, podmienenú reguláciu a prístup cez internet k celej domácnosti. Nevýhody sú vyššia cena a zložitejšia príprava.
Výhody správne nastavenej ekvitermickej krivky
Optimalizáciou vykurovacej krivky môžu majitelia systémov zabezpečiť, aby ich zdroj tepla produkoval len toľko tepla, koľko je potrebné na dosiahnutie požadovanej teploty v miestnosti. Aby sa spotrebovalo podľa možnosti čo najmenej nákladov na vykurovanie, mala by byť vykurovacia krivka podľa možnosti plochá a nízka. Pretože toto nastavenie zabezpečuje nízke výstupné teploty, nižší výkon kotla a úspornú prevádzku. Pre úsporné vykurovanie je dôležité presné nastavenie. V zásade platí, že čím je krivka rovnejšia, tým menej energie zariadenie potrebuje. Dôvody na využitie ekvitermickej regulácie sú zrejmé - dosiahne sa tým väčší tepelný komfort z dôvodu zamedzenia kolísania teploty v miestnosti a úspora energie, pretože nie je potrebné zdroj tepla prevádzkovať na maximálnu teplotu. Okrem zvýšenia komfortu (už žiadna prílišná zima alebo prílišná horúčava), ktoré to prináša, sú tu predovšetkým finančné výhody. Vďaka nižšej spotrebe energie vo forme paliva sa dlhodobo znižujú náklady na vykurovanie. Šetrenie nákladov nemusí byť vždy spojené s drahými opravami. Prvé výsledky možno dosiahnuť už vtedy, keď majitelia domov nastavia vykurovaciu krivku.
