Často sa stretávame s otázkou, ako správne nastaviť vykurovaciu krivku alebo nájsť informácie o konkrétnych funkciách vykurovacieho systému. Pre majiteľov systémov Viessmann sú všetky potrebné dokumenty, vrátane návodov na obsluhu, vždy rýchlo po ruke v online databáze ViBooks. Návod na obsluhu vám poskytne komplexné informácie o vašom vykurovacom systéme v jednom dokumente, vrátane dôležitých bezpečnostných pokynov, vysvetlenia symbolov a najdôležitejších programov. Nájdete v ňom podrobné pokyny na nastavenie rôznych prevádzkových programov a vykurovacích okruhov, ako aj tipy na úsporu energie. Návod na obsluhu možno vyhľadať aj pomocou čísla výrobku alebo sériového čísla, ktoré nájdete na riadiacej jednotke alebo typovom štítku produktu. Rýchly pohľad do návodu môže odhaliť potenciálne úspory a možnosti, o ktorých ste predtým nevedeli.
Chladenie priestorov pomocou tepelného čerpadla Viessmann
Tepelné čerpadlá sú primárne spojené s funkciou vykurovania priestorov a prípravou teplej úžitkovej vody. V dnešnej dobe výrazných teplotných extrémov je však čoraz častejšia požiadavka zákazníkov na možnosť chladenia priestorov. Tepelné čerpadlá Viessmann sú navrhnuté tak, aby s určitými úpravami systému dokázali dosiahnuť aj opačný efekt - chladenie. Ako ale chladenie pomocou tepelného čerpadla funguje?

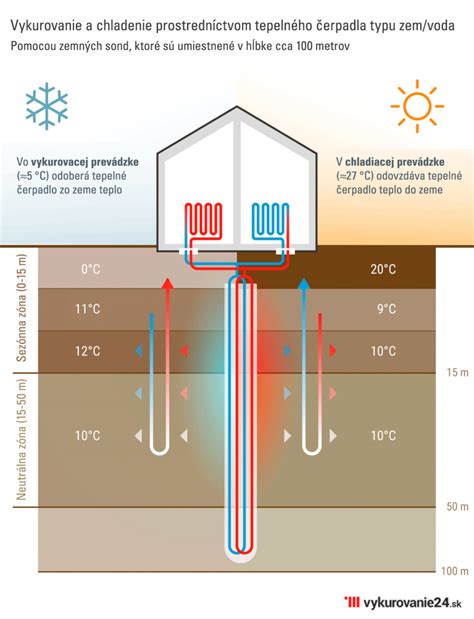

Pasívny režim chladenia (prirodzené chladenie)
Pasívny režim chladenia, známy aj ako prirodzené chladenie, predstavuje menej efektívny, ale aj ekonomicky menej náročný proces výroby chladu. V podstate je tepelné čerpadlo úplne odstavené a využíva sa prirodzený tok tepla z teplejšieho zdroja do studenšieho. V prevádzke je len obehové čerpadlo, ktoré cirkuluje vodu (alebo iné teplonosné médium) medzi chladeným priestorom s vyššou teplotou (napríklad obytný priestor) a zdrojom s nižšou teplotou, ako je napríklad zemný vrt (pri tepelných čerpadlách typu voda/zem).
- V tepelnom čerpadle zem/voda odoberá soľankové médium teplo z vykurovacieho okruhu prostredníctvom výmenníka tepla a odvádza ho von.
- Pri tepelnom čerpadle voda/voda túto úlohu preberá podzemná voda.
Voda sa v zemnom vrte prirodzene ochladí a smeruje k chladenému priestoru, kde prijíma teplo z okolia, a tým priestor ochladzuje. Keďže pasívny režim chladenia sa nevyznačuje vysokou efektívnosťou, na jeho realizáciu sú potrebné pomerne veľké teplovýmenné plochy. Na chladenie sa využíva aj prirodzená teplota okolia. Okrem riadiacej jednotky a obehového čerpadla zostáva tepelné čerpadlo vypnuté. Keďže na to nie je potrebný kompresor, nie je potrebná žiadna energia.
Pasívne chladenie umožňuje znížiť teplotu v miestnosti približne o tri stupne Celzia. Dodatočná námaha potrebná na inštaláciu je nízka a počas prevádzky nevzniká nepríjemný hluk. Majitelia systémov, ktorí chcú svoje tepelné čerpadlá používať na temperovanie, potrebujú tzv. systém NC-Box. Ide o kompletne zmontovanú jednotku, ktorá spája všetky potrebné komponenty.
Aktívny režim chladenia
Aktívny režim chladenia predstavuje efektívnejší spôsob výroby chladu. Pri aktívnom chladení sa funkcia tepelného čerpadla jednoducho obráti. Na tento účel sa vnútorne obráti cyklus chladiva, prípadne sa vymenia primárne a sekundárne pripojenia. Podobne ako pri chladničke, tepelné čerpadlo aktívne vytvára chladiaci výkon. V podstate sa jedná o reverzný chod tepelného čerpadla, kedy sú v prevádzke obehové čerpadlo, kompresor aj kondenzátor, ale teplo nie je odvádzané zo zemného vrtu alebo vody, ale z obytného priestoru. Jednoducho povedané, z obytného priestoru vytvoríme veľkú chladničku.
Aktívne chladenie sa dá dosiahnuť pomocou tepelného čerpadla zem/voda, vzduchového tepelného čerpadla aj tepelného čerpadla voda/voda. Ako chladiace plochy sú vhodné ventilátorové konvektory (tzv. fan-coily) alebo podlahové a/alebo stenové vykurovacie systémy. Fan-coil je zariadenie pripomínajúce klasické vertikálne nástenné radiátory, ktoré ale obsahuje ventilátor. Ventilátor má za úlohu vyvinúť prúdenie vzduchu okolo fancoilu a tým zmení prestup tepla prirodzeným vedením na oveľa intenzívnejší prestup vynúteným prúdením.
Teplo odobraté z miestností sa môže buď vrátiť do zdroja tepla, alebo použiť na ohrev teplej vody. Pri aktívnom režime chladenia sa v porovnaní s pasívnym režimom dajú dosiahnuť nižšie teploty, teda požiadavky na veľkosť teplovýmennej plochy klesajú.
#38 Optimalizované vykurovanie aj chladenie s tepelným čerpadlom
Kondenzácia a rosný bod pri aktívnom chladení
Pri aktívnom režime je dôležité dbať na kondenzáciu. Pri pasívnom režime teplota teplonosného média neklesne pod tzv. rosný bod. Rosný bod predstavuje takú teplotu, pri ktorej pary obsiahnuté vo vzduchu začnú kondenzovať a zrážajú sa na kvapalinu. Ak sa aktívnym režimom chladí pomocou rozvodov na podlahové kúrenie, je nutné brať ohľad na materiálové vlastnosti podlahovej krytiny. Vo väčšine prípadov však materiály využívané pri podlahovom vykurovaní dobre znášajú aj prítomnosť kondenzu. Ďalej je nutné systém opatriť senzormi snímajúcimi vzdušnú vlhkosť, ktoré budú regulovať teplotu tak, aby neklesla pod teplotu rosného bodu a predchádzalo sa vzniku kondenzu.
Viessmann Vitocal 222-A: Vykurovanie a chladenie v jednom
Kompaktné monoblokové vzduchové tepelné čerpadlo Vitocal 222-A je príkladom zariadenia, ktoré môže v teplejších mesiacoch roka slúžiť nielen na vykurovanie, ale aj na chladenie. Vďaka reverzibilnému okruhu dokáže zabezpečovať vykurovanie aj chladenie pomocou jedného spotrebiča. Vonkajšia jednotka Vitocal 222-A je navyše navrhnutá s pokročilým akustickým dizajnom (AAD), čo zabezpečuje sotva počuteľnú prevádzku, dokonca aj v nočnom režime.
Nastavenie funkcie chladenia a letného režimu v systémoch Viessmann
Chladenie pomocou tepelných čerpadiel je moderný a pomerne málo nákladný spôsob výroby chladu pre obytné priestory. Ak sa tepelné čerpadlo inštaluje do novostavieb, je rozumné dopredu myslieť nielen na jeho funkciu vykurovania, ale aj na možnosť chladenia.
Moderné vykurovacie systémy Viessmann s funkciou chladenia môžu automaticky prepínať prevádzku na základe vonkajšej alebo vnútornej teploty. Táto hraničná teplota závisí od toho, či je regulácia vykurovacieho systému závislá od počasia alebo od teploty v miestnosti. Podľa toho sa snímače inštalujú vonku alebo vnútri budovy. Ak teplota klesne pod určitú prahovú hodnotu, vykurovací systém sa automaticky spustí; ak stúpne, systém prejde do letného režimu alebo aktivuje chladenie, ak je touto funkciou vybavený.
V návode na obsluhu zistíte, ako nastaviť tzv. hraničnú teplotu vykurovania na vykurovacom systéme Viessmann a nastaviť ho na letný režim. Správny postup je popísaný v priloženom návode na obsluhu, prípadne ho nájdete v servisnom návode. Navigačná cesta z hlavného menu k týmto funkciám sa však môže líšiť v závislosti od vykurovacieho systému a roku výroby. Pre lepšie pochopenie postupu sú v manuáloch uvedené pokyny pre rôzne generátory tepla.
Ovládanie cez aplikácie a smartfón
Jednoduché a intuitívne používateľské rozhranie riadiacej jednotky Vitotronic vám v niekoľkých krokoch poskytne prehľad o vašom vykurovacom systéme. Ak má vykurovací systém príslušné rozhranie, je možné ovládanie prostredníctvom aplikácie. V nových systémoch Viessmann je táto funkcia integrovaná už z výroby. Ak máte starší vykurovací systém Viessmann s reguláciou Vitotronic, máte možnosť dodatočnej montáže modulu Vitoconnect. Po jeho aktivácii sa všetky nastavenia vykonávajú prostredníctvom bezplatnej aplikácie ViCare - kedykoľvek a bez ohľadu na vašu aktuálnu polohu. Aplikácia ViCare poskytuje intuitívne ovládanie vykurovania a chladenia.
Dovolenkový program pre úsporu energie
Keď nie ste dlhšie doma, k úspore energie prispievajú aj časové programy. Aktiváciou dovolenkového programu na vašom vykurovacom systéme Viessmann môžete ovplyvniť vykurovanie miestnosti aj ohrev TÚV. V prípade vykurovacích okruhov v prevádzkovom programe "Vykurovanie a teplá voda" dovolenkový program vykuruje miestnosti na nastavenú zníženú teplotu miestnosti. V prípade vykurovacích okruhov v prevádzkovom programe "Len teplá voda" nedochádza k vykurovaniu miestností. Upozornenie: Dovolenkový program sa vzťahuje na všetky vykurovacie/chladiace okruhy. Váš dodávateľ môže toto výrobné nastavenie zmeniť. V rozšírenom menu môžete skontrolovať nastavenia pre "Dovolenkový program" v časti "Informácie". Ak si nie ste istí, ako nastaviť požadovaný dovolenkový program, obráťte sa na odborného partnera Viessmann.
Funkcia dovolenkového programu vykurovacieho systému Viessmann dáva majiteľom systému možnosť šetriť energiu počas ich neprítomnosti tým, že budú vykurovať (alebo chladiť) len toľko, koľko je nevyhnutné. Táto teplota by nemala klesnúť pod 16 stupňov Celzia, inak sa zvyšuje riziko vzniku plesní.
