Bezpečnosť pri prevádzke vykurovacích zariadení a ohrievačov vody je prvoradá. Keď sa voda v uzavretej nádobe zahrieva, zväčšuje svoj objem, čo vedie k prirodzenému stúpaniu tlaku. Ak by tento tlak prekročil úroveň pevnosti nádoby, mohlo by dôjsť k jej explózii. Práve preto je nevyhnutné inštalovať poistný ventil, ktorý nedovolí, aby tlak vo vnútri ohrievača vzrástol nad bezpečné prevádzkové hodnoty.
Hlavné funkcie poistného ventilu
Poistný ventil nie je len ochranným prvkom proti explózii. Plní viacero dôležitých funkcií, ktoré zabezpečujú dlhú životnosť zariadenia:
- Ochrana pred nehodou: Vypúšťa prebytočnú vodu pri prekročení kritického tlaku.
- Spätná klapka: Neumožňuje návrat teplej vody z nádrže späť do systému prívodu studenej vody.
- Ochrana pred vodným kladivom: Eliminuje náhle tlakové rázy v potrubí.
- Prevencia vyprázdnenia: Pri prerušení dodávky vody bráni vytečeniu vody z kotla, čo chráni vykurovacie teleso (špirálu) pred vyhorením.
Prečo sa nespoliehať len na termostat
Častým omylom je presvedčenie, že zariadenie je dostatočne chránené termostatom. Termostat síce kontroluje stupeň ohrevu vody, no ako každé technické zariadenie, aj on môže zlyhať. V prípade jeho poruchy alebo pri prerušení dodávky vody v sieti môže dôjsť k situácii, kedy termostat dá príkaz na neustále vykurovanie, čo vedie k vytvoreniu pary a deštrukcii nádrže. Preto je inštalácia poistného ventilu povinná.
Cla-Val 50-01 Pressure Relief Valve 3D Animation
Zariadenie a princíp fungovania

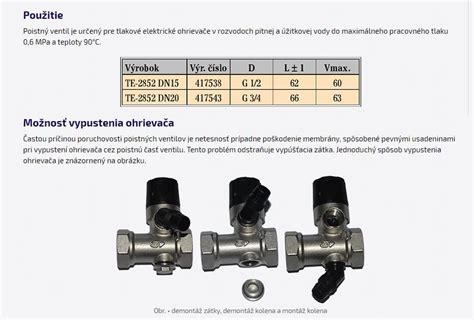

Poistný ventil pre ohrievač vody je v skutočnosti ventilový systém umiestnený v mosadznom alebo poniklovanom puzdre. Obsahuje:
- Spätný ventil: Zabraňuje odtoku vody z ohrievača pri poklese tlaku v sieti.
- Pretlakový ventil: Uvoľňuje prebytočnú vodu cez dýzu v momente, keď tlak prekročí silu pružiny.
Pokiaľ je tlak v norme, ventil je zatvorený. Keď tlak vody prekročí silu pružiny, otvorí sa výstup k armatúre a prebytočná voda je vypustená. Na vypúšťaciu dýzu sa odporúča nasadiť priehľadnú hadicu, ktorú zaistíte svorkou, aby ste mohli proces kvapkania vizuálne kontrolovať.
Inštalácia a údržba
Pri inštalácii je potrebné dodržať niekoľko zásadných pravidiel:
- Správne umiestnenie: Ventil sa montuje na prívod studenej vody do kotla, najlepšie vo vzdialenosti do 2 metrov od vstupu.
- Žiadne uzávery: Medzi poistným ventilom a kotlom nesmú byť inštalované žiadne uzatváracie ventily ani kohútiky.
- Smer prúdenia: Šípka na tele ventilu musí ukazovať smer prichádzajúcej vody do kotla.
- Pravidelná kontrola: Funkčnosť ventilu (pomocou páčky na nútené vypustenie) by sa mala kontrolovať približne raz za mesiac.
| Parametre pre výber | Odporúčanie |
|---|---|
| Prevádzkový tlak | Musí zodpovedať špecifikácii kotla (zvyčajne 6-10 barov) |
| Materiál | Mosadz s odolnosťou voči vysokým teplotám |
| Nútené odľahčenie | Odporúča sa model s páčkou pre pravidelnú kontrolu |
Bezpečnostné ventily pre vykurovacie systémy
V autonómnych vykurovacích systémoch je situácia odlišná. Pri prekročení tlaku (zvyčajne nad 3,5 baru) dochádza k úniku cez tzv. obtokový ventil. Tieto ventily sú často pružinové a musia mať možnosť manuálneho nastavenia alebo kontroly. V uzavretých systémoch je kľúčové inštalovať ventil ihneď po výstupe z kotla (cca 20-30 cm).
Poznámka: Ak ventil neustále kvapká, môže to signalizovať buď príliš vysoký tlak v potrubí (odporúča sa inštalácia redukčného ventilu na vstupe do bytu), alebo opotrebovanie pružiny ventilu. V takom prípade je nutné ventil vymeniť.
