Ako funguje podlahové vykurovanie: Technický rez a skladba

Podlahové vykurovanie, hoci nie je novinkou, sa v súčasnosti stalo štandardom moderného bývania. Okrem príjemného pocitu teplej podlahy si získava obľubu aj vďaka nízkoteplotnému spôsobu vykurovania, ktorý podstatne znižuje energetickú náročnosť a ide ruka v ruke s moderným stavebníctvom.

Princíp fungovania podlahového vykurovania

Podlahové vykurovanie funguje na princípe sálania, čo znamená, že teplo sa šíri priamo z podlahy do priestoru. Na rozdiel od radiátorov, ktoré ohrievajú vzduch a vytvárajú konvekčné prúdenie, podlahové vykurovanie ohrieva najprv podlahu, od nej sa ohreje vzduch v miestnosti a až následne nábytok a ostatné predmety. Tento spôsob distribúcie tepla prináša pocit príjemného hrejivého tepla, podobného slnečným lúčom, a zabezpečuje rovnomerné vyhriatie celej miestnosti.

Lepšie výškové rozloženie teploty vzduchu v miestnosti v porovnaní s radiátorovým vykurovaním umožňuje dosiahnuť rovnaký tepelný komfort pri nižšej teplote vzduchu, čo vedie k úspore energie a paliva. Vďaka veľkej vykurovacej ploche podlahy môže byť teplota vykurovacej vody nižšia (typicky 30-38°C, maximálne 45°C) v porovnaní s radiátormi (40-55°C), čo je ideálne pre nízkoteplotné zdroje tepla ako sú tepelné čerpadlá alebo kondenzačné plynové kotly.

Systém podlahového vykurovania je plošný, čo znamená, že využíva celú plochu podlahy na prenos tepla, čím sa zabezpečuje jeho rovnomerné rozloženie v celej miestnosti. Toto prispieva k lepšej klíme v miestnosti a znižuje vírenie prachu, čo je výhodné najmä pre alergikov a astmatikov.

Typy podlahového vykurovania

Podlahové vykurovanie sa delí na dva základné typy:

1. Teplovodné podlahové vykurovanie

Pri tomto type systému cirkuluje v rúrkach uložených pod podlahou ohriata voda zo zdroja tepla (kotol, tepelné čerpadlo). Voda odovzdáva teplo betónovému poteru, z ktorého sa následne sála do miestnosti.

Spôsoby inštalácie teplovodného podlahového vykurovania:

• Mokrý spôsob inštalácie: Vhodný pre novostavby alebo pri kompletnej rekonštrukcii podlahy. Vykurovacie rúrky sa upevnia na izolačnú vrstvu a zalejú sa betónovým poterom.
• Suchý spôsob inštalácie: Ideálny pre staršie budovy, kde nie je možné zvyšovať výšku podlahy. Vykurovacie rúrky sa kladú na izolačnú vrstvu a môžu sa použiť dodatočné teplovodivé dosky. Potrubia sú prekryté vrstvou dosiek (napr. sadrových, drevených).

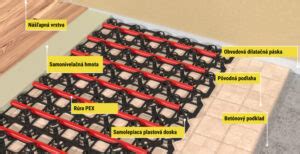

• Pokládka pomocou frézovania: Relatívne nová metóda pre rekonštrukcie starších budov. Do existujúceho poteru sa pomocou špeciálnej frézy vyfrézujú drážky, do ktorých sa následne uložia teplovodné potrubia.

Ukladacie vzory rúrok:

• Hadí vzor (meander): Rúrky sa ukladajú v paralelných radoch. Rozloženie tepla môže byť menej rovnomerné, nevhodné pre malé alebo nepravidelné miestnosti.
• Vzor slučky (špirála): Rúrka sa ukladá v špirálovom vzore od okraja do stredu a späť. Vstupný a výstupný tok sú blízko seba, čo zabezpečuje rovnomernejšie rozloženie tepla.

2. Elektrické podlahové vykurovanie

Tento systém využíva na ohrev elektrický prúd prostredníctvom vykurovacích káblov, rohoží alebo fólií. Elektrické podlahové vykurovanie je často používané ako doplnkový zdroj tepla pre rýchle vyhriatie miestnosti, napríklad v kúpeľniach, alebo pri rekonštrukcii jednotlivých miestností.

Možnosti inštalácie elektrického podlahového vykurovania:

• Vykurovacie káble (termokáble): Môžu byť uložené priamo pod podlahovou krytinou alebo pod betónovou mazaninou. Inštalácia nie je zložitá, kábel sa fixuje na sieťovinu a zatrie tenkou vrstvou tmelu, alebo sa zalieva do betónu.
• Vykurovacie rohože a fólie: Predstavujú tenšie riešenie, ktoré sa ukladá priamo pod podlahovú krytinu.

Pri elektrickom podlahovom vykurovaní je dôležité dbať na výkonové obmedzenia (napr. 80 W/m², 60 W/m², 40 W/m²) tak, aby povrchová teplota podlahy neprekročila odporúčanú hranicu (maximálne 29-30°C).

Skladba podlahového vykurovania

Skladba podlahy s podlahovým vykurovaním je kľúčová pre jeho efektívne fungovanie a dlhú životnosť. Priemerná hrúbka poteru nad vykurovacími prvkami sa pohybuje od 4,5 cm pri betóne po 3,5 cm pri anhydrite.

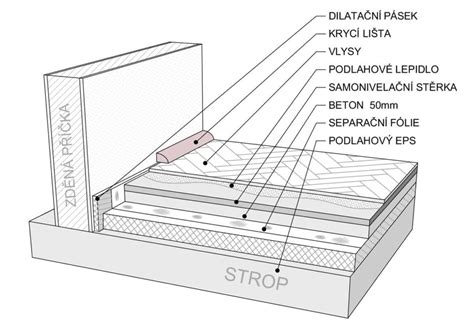

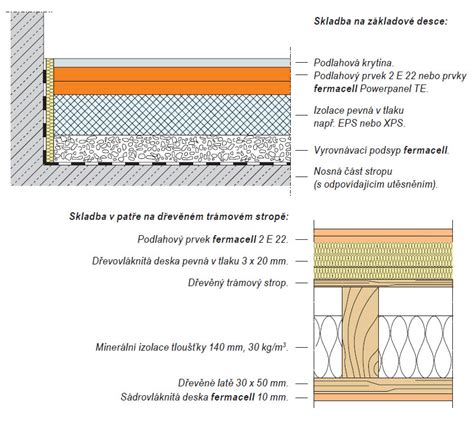

Typická skladba podlahy s podlahovým vykurovaním (zdola nahor) môže vyzerať nasledovne:

1. Nosný betón: Základná vrstva betónovej mazaniny na pôvodnej zemine.
2. Hydroizolácia: Zabraňuje prenikaniu vlhkosti do stavebných konštrukcií. Kladie sa na rovné betónové dosky.
3. Tepelná izolácia: Zabraňuje únikom tepla do zeme alebo do nižších podlaží. Používa sa polystyrén alebo iný izolačný materiál. V prípade potreby sa môže rozdeliť na viac vrstiev, aby sa prekryli aj rozvody.
4. Systémová doska (voliteľná pri elektrickom vykurovaní): Nopové dosky, dosky pre tacker systém, dosky so suchým zipsom alebo polystyrénové systémové dosky slúžia na uchytenie vykurovacích rúrok a zabezpečujú ich rovnomerné rozloženie.
5. Vykurovacie rúrky / káble / fólie: V teplovodnom systéme nimi prúdi ohriata voda, v elektrickom systéme sú zdrojom tepla.
6. Betónová vrstva / anhydrit: Vrstva poteru, ktorá akumuluje teplo z vykurovacích prvkov a rovnomerne ho rozvádza do miestnosti.
7. Obvodový dilatačný pás: Osádza sa po obvode každej miestnosti, kde sa zalieva poter, a umožňuje rozťahovanie a zmršťovanie poteru vplyvom teplotných zmien.
8. Podlahová krytina: Materiál hornej vrstvy podlahy. Najvhodnejšia je dlažba kvôli svojej dobrej tepelnej vodivosti a rýchlej odozve na zmeny teploty. Možno použiť aj iné materiály ako laminát, vinyl, parkety, koberec či PVC, avšak je potrebné skontrolovať ich certifikáciu pre podlahové vykurovanie a ich tepelný odpor.

Regulácia a ovládanie

Správna regulácia je nevyhnutná pre efektívne a bezpečné fungovanie podlahového vykurovania. Kvalitný termostat by mal reagovať na pokles teploty v miestnosti a automaticky zapínať alebo vypínať vykurovanie. Vzhľadom na tepelnú zotrvačnosť podlahového vykurovania (pomalé nahrievanie a chladnutie) je dôležité nastaviť termostat s ohľadom na tieto vlastnosti. Okrem termostatov sa môže použiť aj ekvitermická regulácia.

Moderné systémy umožňujú individuálne nastavenie teploty v každej miestnosti pomocou termostatov, ktoré môžu byť ovládané kolieskom alebo dotykovým displejom. Inteligentné termostaty ponúkajú pokročilé funkcie, ako je nastavenie časového programu, ktoré automatizujú prevádzku vykurovacej sústavy a optimalizujú spotrebu energie.

Výhody a nevýhody podlahového vykurovania

Výhody:

• Tepelná pohoda: Rovnomerné rozloženie tepla sálavým spôsobom prináša vysoký komfort.
• Úspora energie: Nižšia prevádzková teplota vykurovacej vody a nižšia teplota vzduchu v miestnosti vedú k úsporám.
• Úspora priestoru: Nezaberá miesto ako radiátory.
• Zdravšie prostredie: Menej vírenia prachu, vhodné pre alergikov a astmatikov.
• Estetika: Neviditeľný systém, ktorý nenarušuje interiér.
• Bezúdržbovosť: Pri kvalitnej montáži nevyžaduje takmer žiadnu údržbu.

Nevýhody:

• Vyššia počiatočná investícia: Montáž je náročnejšia a drahšia ako pri radiátoroch.
• Dlhší čas zahrievania: Vzhľadom na veľkú akumulačnú schopnosť poteru trvá dlhšie, kým sa miestnosť dosiahne požadovaná teplota.
• Nutnosť plánovania: Vyžaduje si dôkladný projekt a zohľadnenie pri plánovaní stavby alebo rekonštrukcie.
• Obmedzenia pri umiestňovaní nábytku: Veľké kusy nábytku by nemali brániť cirkulácii tepla.
• Potreba nízkoteplotného zdroja tepla: Systém je najefektívnejší s nízkoteplotnými zdrojmi.
