Projektovanie technického zariadenia budov (TZB), vrátane vykurovania, zdravotechniky a vzduchotechniky, vyžaduje praktické a výkonné nástroje na spracovanie projektovej dokumentácie. Spoľahlivé CAD programy na kreslenie výkresov a rýchle projektovanie sú základom efektívnej práce. V tejto oblasti má osobitný význam špecifické spracovanie podlahového vykurovania, ktoré sa integruje do celkových výkresov vo formátoch ako DWG a DXF.
Softvérové riešenia pre projektovanie podlahového vykurovania
Pre efektívne navrhovanie podlahového vykurovania sú k dispozícii rôzne softvérové nástroje, ktoré zjednodušujú a automatizujú procesy od vykresľovania po výpočty.
CADKON+ MEP
Jednoduchý a intuitívny softvér CADKON+ MEP je navrhnutý pre TZB. Umožňuje rozmiestnenie vykurovacích telies, jednoduché vykreslenie prívodného a spätného potrubia a automatické vytvorenie schém celej vykurovacej sústavy, vrátane podlahového kúrenia. V rámci CADKONu+ MEP je k dispozícii rozsiahla databáza značiek a výrobcov podľa platných noriem ČSN a zvyklostí kreslenia. Všetky prvky vložené CADKONom+ MEP, vrátane potrubí, káblov, je možné jednoducho vyhodnotiť. Softvér taktiež ponúka celý rad užitočných funkcií pre jednoduchšie dotvorenie projektov TZB.
TechCON
TechCON je softvér šitý na mieru SLOVENSKÝM profesistom, určený na návrh a spracovanie projektov ústredného vykurovania pre operačné systémy Windows. Je tvorený z viacerých navzájom prepojených programových modulov, napríklad pre tepelné straty, ústredné vykurovanie a podlahové vykurovanie. Súčasťou programu je univerzálny modul Špecifikácia, ktorý spolupracuje s každým iným modulom. TechCON načíta projekt z ľubovoľného CAD systému vo formátoch DWG a DXF, z ktorého vytvorí "slepú matricu" vynechaním kótovacích a odkazových čiar. Nakoľko je DXF univerzálny formát pre CAD, projektant môže do TechCONu načítať projekt z ľubovoľného iného CAD systému.
Kľúčové funkcie pre návrh podlahového vykurovania
Moderné softvérové riešenia poskytujú širokú škálu funkcií, ktoré zjednodušujú a spresňujú proces návrhu podlahového vykurovania.
- Zadávanie konštrukcií: Zadávanie konštrukcií je založené na meraní dĺžok priamo v projekte. Rozmery konštrukcií (stien, podláh, stropov a striech) preberá projektant priamo z projektu. Jednoduchým kliknutím na čiaru program preberie jej tvar a vytvorí podľa neho stenu, ktorá sa zároveň prispôsobí strešnej konštrukcii. Rovnako jednoducho sa preberá aj tvar kriviek pri zadávaní podláh, stropov a striech.
- Výpočet tepelných strát a ziskov: Program automaticky vyhodnocuje miestnosti pod konštrukciou podlahy a prepočítava tepelné zisky. Modul ponúka výpočet tepelnej záťaže podľa STN (ČSN) 73 0548 a je plne prepojený s modulom Tepelné straty. Akákoľvek zmena v projekte sa okamžite zapracuje do výpočtu.
- Návrh parametrov podlahového vykurovania: Na základe tepelných strát a tepelnej záťaže miestností a zakreslených vykurovacích okruhov program vypočíta pri zvolenom systéme rozostup rúrok, výkon jednotlivých vykurovacích zón a nastavenie škrtenia ventilov na rozdeľovači. Projektant má možnosť meniť všetky vstupné parametre, okrajové podmienky a skladbu podlahy, stien a stropu.
- Flexibilita zónovania: Podlahové vykurovanie v miestnosti je možné rozdeliť na neobmedzený počet pobytových a okrajových zón. Veľkú variabilitu výpočtu dodáva možnosť zadania odlišnej povrchovej teploty podlahy, skladby podlahy a rozsahu teplotného spádu pre každú zónu.
- Zohľadnenie priľahlých potrubí: Program umožňuje výpočet tepelného výkonu z potrubí prechádzajúcich danou miestnosťou, tvoriacich prípojky k vykurovacím okruhom v susedných miestnostiach. Samozrejmosťou je aj zohľadnenie tepelného a chladiaceho výkonu z potrubí prechádzajúcich danou miestnosťou, tvoriacich prípojky k vykurovacím a chladiacim okruhom v susedných miestnostiach. Všetky hodnoty výpočtu je možné ručne upravovať.
Integrácia s CAD a BIM technológiami
Vplyv digitalizácie výrazne mení spôsob realizácie stavebných projektov. Building Information Modeling (BIM) je budúca podoba digitálneho projektovania, ktorá prináša nové možnosti aj pre podlahové vykurovanie.

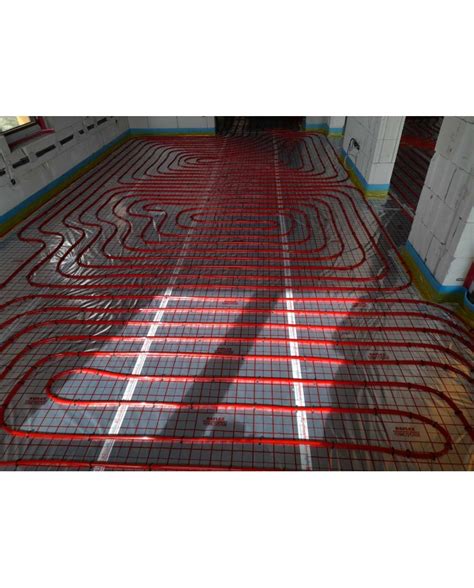

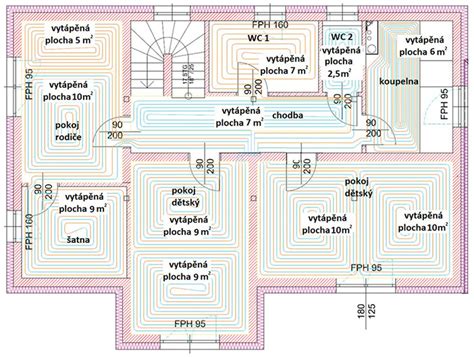

- Podpora formátov DWG/DXF: Jednoduché vykreslenie pôdorysných rozvodov, pozdĺžnych rezov a rezov v podlažiach je samozrejmosťou. Moduly ako TechCON umožňujú načítať projekt vo formátoch DWG a DXF z ľubovoľného CAD systému, čo zabezpečuje širokú kompatibilitu.
- BIM knižnice a objekty: Spoločnosti ako WOLF a Uponor sú kompatibilné s BIM a poskytujú projektantom 3D súbory pre svoje výrobky na vykurovanie a vzduchotechniku, ako súbory kompatibilné s programom Revit. Napríklad Uponor BIM knižnica obsahuje BIM modely celého sortimentu. Tieto nástroje poskytujú ľahký prístup k najnovším a najpresnejším údajom z celej produktovej rady.
- Inteligentné a automatizované funkcie: Tieto funkcie môžu pomôcť vyriešiť zložité a komplexné projektové problémy, urýchliť návrhové procesy a zlepšiť kvalitu práce.
- Vizualizácia: Programy umožňujú projektantovi kresliť súčasne v 2D a 3D zobrazení, čím sa zvyšuje prehľadnosť projektovania.
Výstupy a dokumentácia projektu
Výsledkom projektovania sú komplexné výstupy a dokumentácia, ktoré sú kľúčové pre realizáciu a správu vykurovacích systémov.
- Technická dokumentácia: Nájdete tu technickú dokumentáciu, konštrukčné schémy, projektovú dokumentáciu a všetky potrebné súbory CAD.
- Výkresy a rezy: Moduly ponúkajú funkcie pre automatické vytvorenie rozvinutého rezu s kótami a podrobným popisom pre rôzne systémy.
- Výkazy materiálov a špecifikácie: Vo výslednej špecifikácii program napočíta počty navrhnutých prvkov priamo z projektu. Zahŕňa to vykreslenie potrubných rozvodov, vrátane návrhu dimenzií potrubia a výpočtu tlakových strát, automatizáciu popisov, pozičných čísiel a výkazu použitého materiálu.
- Export projektov: Projekt je možné exportovať do CAD formátu DXF a PDF, čo zaručuje jednoduchú zdieľateľnosť a tlač.
