Ako fungujú rekuperačné jednotky ATREA Duplex

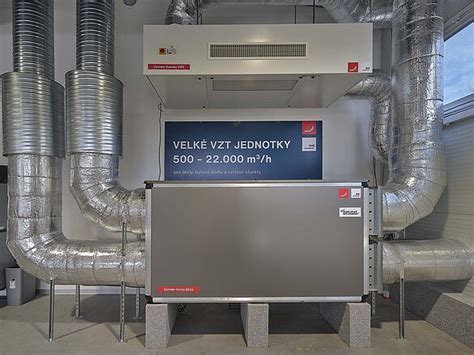

Základom riešenia rekuperačných jednotiek ATREA Duplex je jedna centrálna VZT (vzduchotechnická) jednotka, ktorá zaisťuje výmenu vzduchu pre viac bytových jednotiek alebo iných priestorov bytového domu súčasne. Sortiment ATREA zahŕňa výrobkové rady DUPLEX MultiEco, Flexi a predovšetkým Silent, určené pre tieto aplikácie.

V závislosti od veľkosti objektu môže byť v jednom dome inštalovaných aj viacero jednotiek pre čiastkové úseky vetrania. Vzduchotechnické jednotky je možné umiestniť na streche alebo v technickom zázemí suterénu budovy. Z týchto centrálnych zariadení vedie chrbticové vzduchotechnické potrubie do všetkých obsluhovaných bytov, kde býva následne lokálny rozvod do jednotlivých miestností podľa ich účelu.

Princíp fungovania a regulácie

VZT jednotka zaisťuje dostatočné množstvo a tlak vzduchu pre jeho prívod aj odvod v celom systéme. V závislosti od charakteru inštalácie a požiadaviek investora sa k jednotke volia príslušné regulátory prietoku vzduchu. Pre zvýšenie komfortu vetrania jednotlivých bytov, ako aj pre správne sprevádzkovanie systému, sa pre každý byt odporúča inštalovať na rozhraní s centrálnym rozvodom regulátor prietoku vzduchu (tzv. VAV regulačný box - Variable Air Volume) na vstupe aj na výstupe.

Funkciou VAV boxu je regulácia množstva privádzaného a odvádzaného vzduchu pre konkrétny byt. Spoločnosť ATREA ponúka široké portfólio v oblasti regulácie prietoku vzduchu, ktoré umožňuje zaistiť požadované množstvo vzduchu na prívodnom i odvodnom potrubí presne podľa potrieb užívateľa. Ide o konvekčný tlakový systém, ktorý funguje na základe konštantného tlaku v potrubnej sieti. Princíp spočíva v tom, že pri požiadavke na vetranie jednotka udržuje nastavený tlak počas celej doby prevádzky.

V prípade požiadavky z konkrétneho bytu či priestoru (požiadavky prietoku vzduchu na konkrétny VAV box) sa otvorí klapka vo vnútri VAV boxu. Tým v sieti poklesne tlak a vzduchotechnická jednotka, aby tlak dorovnala, zvýši výkon. Týmto spôsobom, na základe tlaku, dávkuje zodpovedajúci prietok vzduchu do potrubia.

Nevýhody tradičného tlakového systému

Nevýhodou tohto tradičného systému je, že v prípade minimálnej požiadavky na vetranie v bytoch (keď je väčšina klapiek uzavretá), ventilátory naďalej bežia a spotrebúvajú energiu na zabezpečenie tlaku v potrubí. To vedie k neúspornému chodu z pohľadu prevádzkových nákladov a celkovej energetiky systému.

Sofistikované systémy regulácie ATREA

Spoločnosť ATREA vyvinula ucelený a sofistikovaný systém riadenia, ktorý funguje na základe optimalizácie výkonu ventilátora (pracovného bodu) jednotky. Tento systém využíva vyšší stupeň regulácie a uzavretú ethernetovú sieť. Vzájomná komunikácia medzi VZT jednotkou a jednotlivými regulátormi prietoku umožňuje vyhodnocovať a prispôsobovať výkon ventilátorov na nevyhnutné minimum v akomkoľvek prevádzkovom stave. Zároveň systém nastavuje polohu klapiek na regulátoroch prietoku tak, aby bola energia škrtením na regulátoroch čo najviac minimalizovaná.

Optimalizácia otáčok ventilátorov

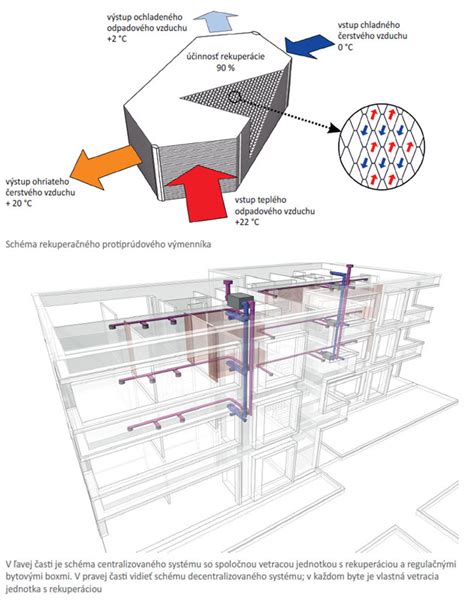

Optimalizácia otáčok ventilátorov znamená efektívne riadené vetranie s rekuperáciou tepla, ktoré rieši prívod čerstvého vzduchu bez straty tepla, ku ktoremu dochádza pri klasickom vetraní. V lete sa prichádzajúci vzduch ochladzuje a v zime sa naopak ohrieva teplom z interiéru.

Výhody riadeného vetrania s rekuperáciou

• Výrazné zníženie nákladov: Efektívne vetranie bez energetických strát prináša finančnú úsporu a výrazné zníženie nákladov na kúrenie a chladenie.
• Vždy čerstvý a kvalitný vzduch: Riadené vetranie s rekuperáciou tepla zabezpečuje kvalitný čerstvý vzduch zbavený nečistôt, pelu a prachu, čo je dôležité najmä pre alergikov. Odsáva pachy, chráni pred vlhkosťou a plesňami, čím zvyšuje celkovú kvalitu a komfort bývania.
• Vysoká účinnosť pri nízkej spotrebe: Riešenie je jednoduché na ovládanie s možnosťou diaľkovej správy a údržbu, s minimálnymi investičnými nákladmi a vysokou účinnosťou pri nízkej spotrebe.

Základné vyhotovenie systému pre rodinné domy a byty

Systém zameraný na rodinné domy a byty zaisťuje trvalý prívod čerstvého, filtrovaného vzduchu. Jeho súčasťou sú:

1. Rovnotlaková vetracia jednotka DUPLEX 250/300 EASY: Kompaktná jednotka určená pre obytné priestory s vysokou účinnosťou a nízkou spotrebou. Integrovaná základná regulácia a dotykový ovládač CPA sú jej súčasťou.
2. Elektrický predohrev/dohrev EPO-PTC: Slúži na predohrev vzduchu a protimrazovú ochranu, nie je však podmienkou použitia jednotky Easy.
3. Systémy podstropných rozvodov vzduchu: Kruhový rozvod (pevný alebo flexibilný) z plastu/pozinku, montovaný v dutine podhľadu alebo zákrytu, osadený tlmičmi hluku.
4. Prívodné koncové prvky (dýzový prívod): Privádzajú vzduch do obytných miestností. Môžu byť použité podlahové, stropné alebo stenové prvky, voľba závisí od dispozičného riešenia.
5. Odťahové koncové prvky (tanierové ventily): Osadzujú sa do hygienických priestorov (kúpeľne, WC) a sú umiestnené vždy pod stropom.

Komfortné vyhotovenie systému

Zariadenie určené pre širokú škálu aplikácií od rodinných domov, bytov až po náročné priemyselné objekty zahŕňa:

1. Rovnotlaková vetracia jednotka EC5/ECV5: Zariadenie s vysokou účinnosťou.
2. Predhrievač (napr. kvapalinový nemrznúca zmes): Slúži na predohrev vzduchu a protimrazovú ochranu.
3. Kvapalinový zemný výmenník tepla: Zemná slučka uložená v nezámrznej hĺbke, ktorá predchladzuje privádzaný vzduch a poskytuje protimrazovú ochranu.
4. Systémy rozvodov vzduchu (ploché kanály): Inštalácia do konštrukcie podlahy/stropu alebo do dutiny podhľadu/zákrytu, doplnené tlmičom hluku.
5. Prívodné koncové prvky (podlahové alebo stropné mriežky): Privádzajú vzduch do obytných miestností.
6. Odťahové koncové prvky (tanierové ventily): Osadzujú sa do hygienických priestorov.

Jednotky EC5 a ECV5 spĺňajú parametre pre najvyššiu energetickú triedu A. Rekuperačné jednotky s reguláciou RD5 umožňujú plnohodnotné ovládanie cez web, čo umožňuje servisnému technikovi alebo majiteľovi diaľkovú kontrolu systému.

Vetranie, chladenie a vykurovanie ATREA

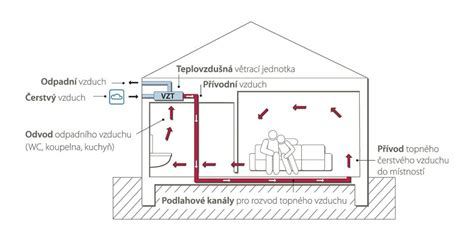

Systém umožňuje rovnotlakové vetranie s cirkuláciou pre rodinné domy a byty, určený na vetranie, chladenie a teplovzdušné vykurovanie. Je zvlášť vhodný pre objekty v nízkoenergetickom alebo pasívnom štandarde.

1. Rovnotlaková vetracia jednotka s cirkuláciou vzduchu DUPLEX R5: Zariadenie určené pre obytné priestory, voľne stojace alebo podstropné vyhotovenie, s integrovanými výmenníkmi a vstavaným regulačným modulom.
2. Tepelné čerpadlo vzduch/voda: Zabezpečuje vykurovanie, chladenie a prípravu teplej vody, s možnosťou napojenia na podlahové či klasické vykurovanie.
3. Zdroj tepla IZT-U: Slúži na zásobovanie energiou jednotky R4, môžu byť použité aj nízkoteplotné zdroje.
4. Systémy rozvodov vzduchu (ploché kanály): Rovnaké ako v komfortnom vyhotovení.
5. Prívodné koncové prvky (podlahové mriežky): Privádzajú vzduch do obytných miestností.
6. Odťahové koncové prvky (tanierové ventily): Osadzujú sa do hygienických priestorov.
7. Nasávanie cirkulácie v objekte: Zaisťuje vnútornú cirkuláciu vzduchu v objekte.

Lokálne a centrálne rekuperácie

Spoločnosť ATREA ponúka aj riešenia pre lokálne vetranie jednotlivých miestností, kde nie je možnosť centrálneho rozvodu vzduchotechnického potrubia. Tieto rekuperačné jednotky (napr. z radu MITSUBISHI Lossnay) vyžadujú iba dva otvory cez stenu a vďaka špeciálnym výmenníkom umožňujú spätné získavanie vlhkosti bez potreby odvodu kondenzátu.

Centrálne systémy rekuperácie, ako sú jednotky Duplex s novou reguláciou aMotion, pracujú s veľmi výkonným systémom spätného získavania tepla a umožňujú pokročilé ovládanie cez internet. Výrobca ATREA informuje, že jednotky 5. generácie Duplex .AM budú dostupné do konca roka 2023 a nahradené novým radom DUPLEX PRO.

Jednotky DUPLEX EC5 / ECV5 a ich regulácie

Jednotky DUPLEX EC5 (podstropné) a ECV5 (nástenné) sú navrhnuté pre maximálnu energetickú účinnosť (trieda A) a vynikajúce akustické parametre. Sú vybavené špičkovými EC ventilátormi a dosahujú účinnosť rekuperácie až 95%. Ponúkajú dva varianty regulácií:

• Regulácia CP: Základný regulačný modul s dvoma ovládačmi (CPA - dotykový, CPB - mechanický), týždenným programom, režimom "party" a "dovolenka", upozornením na výmenu filtra a možnosťou riadenia prevádzky na konštantný vstupný signál.
• Regulácia RD5: Pokročilý regulačný modul s možnosťou ovládania cez webserver (prostredníctvom mobilu, PC, tabletu), regulátor CP TOUCH, alebo CP 10 RT. Umožňuje automatické riadenie by-passu, vstavané ohrievače, funkciu externých vstupov (CO2, RH, Boost), zónovanie a integrovaný web server pre diaľkovú diagnostiku.

Pri výbere jednotky je dôležité poznať predovšetkým prietok vzduchu a tlakové straty rozvodov. ATREA ponúka projekčný softvér pre správny návrh.

Nová generácia jednotiek DUPLEX PRO

Nová generácia jednotiek DUPLEX PRO (PRO.CP, PRO.AM, PRO-V) nahradzuje predchádzajúce rady a prináša moderné technológie a vylepšené funkcie. Tieto jednotky sú určené pre centrálne vetranie rodinných domov, bytov alebo menších komerčných priestorov a sú vedené v európskom registri výrobkov pre energetické štítky.

Regulácia aMotion umožňuje ovládať jednotku pomocou dotykového ovládača, mobilnej aplikácie alebo vzdialene cez internet. Webové rozhranie poskytuje rovnaký rozsah ovládania ako fyzické ovládače a umožňuje servisnému technikovi alebo majiteľovi vzdialene skontrolovať systém bez nutnosti fyzickej prítomnosti, čím sa skracuje doba servisného zásahu.

Hlavné prednosti novej generácie zahŕňajú:

• Najvyššiu energetickú účinnosť zariadenia (A+).
• Špičkové akustické parametre.
• Až 95% účinnosť rekuperácie.
• Kompaktné rozmery.
• Plne uzatvárateľný, automatický by-pass.
• Špičkové a úsporné EC ventilátory.
• Jednoduchá inštalácia a zapojenie.
• Funkcia konštantného prietoku (prevedenie CF).
• Dva varianty regulácií: základná CP a rozšírená aMotion.
• Integrovaný webserver pre vzdialené ovládanie a diagnostiku.
• Možnosť osadenia integrovaným predhrievačom a dohrievačom.
• Široká škála príslušenstva.
