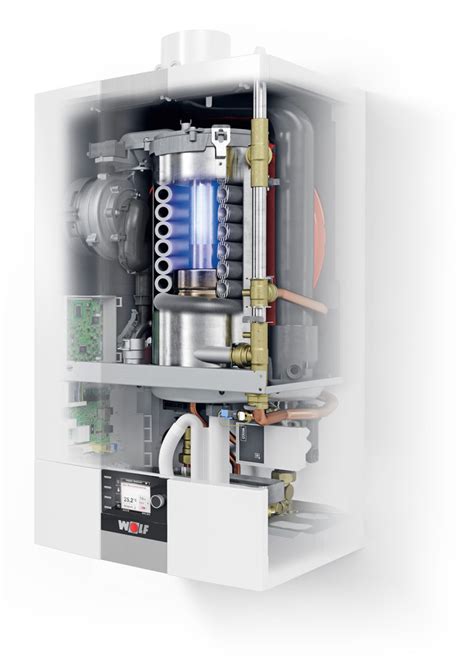

Plynový kondenzačný kotol WOLF MGK-2

Spoločnosť Wolf, výrobca zariadení v oblasti vykurovania, vetrania a klimatizácie, uviedla na trh plynový kondenzačný kotol MGK-2. Kotol sa zhotovuje v niekoľkých veľkostiach s modulovaným výkonom od 17 percent do 100 percent a výkonovým rozsahom od 58 kilowattov až do 1000 kW. To ho predurčuje nielen do novostavieb, ale aj na výmeny a rekonštrukcie.

Vlastnosti a výhody kotla MGK-2

Kotol MGK-2 sa vďaka svojej kompaktnej konštrukcii dodáva už zmontovaný spolu s izoláciou a plášťom. Jeho prepravu uľahčuje aj možnosť zasunutia vidlice vysokozdvižného vozíka zo všetkých strán. Nový kotol MGK-2 je testovaný podľa noriem EN 13836/EN 15420/EN 15417 a platných smerníc Európskych spoločenstiev týkajúcich sa zemného plynu E/H, LL do vykurovacích systémov podľa EN 12828. Aj preto vyniká veľmi nízkym obsahom škodlivín v spalinách.

Výhodou MGK-2 je regulácia teplotného spádu pomocou modulácie externého kotlového čerpadla. Práve regulácia teplotného spádu optimalizuje využívanie kondenzácie kotla a minimalizuje tak spotrebu energie kotlového čerpadla vykurovacieho okruhu.

Kľúčové technické parametre a špecifikácie

Kotol MGK-2 je k dispozícii v rôznych výkonových variantoch, ktoré sa líšia najmä:

Menovitý tepelný výkon

• Pri 80/60 °C (kW): od 118 do 1000 kW
• Pri 50/30 °C (kW): od 126 do 1000 kW

Menovitý tepelný príkon

• (kW): od 120 do 1000 kW

Minimálny tepelný výkon (modulovaný)

• Pri 80/60 °C (kW): od 23 do 174 kW
• Pri 50/30 °C (kW): od 24 do 157 kW
• Príkon (kW): od 23 do 160 kW

Modulačný rozsah

• Príkon (%): 17 - 100 %

Množstvo kondenzátu a pH

• Pri 40/30 °C (l/h): od 39 do 1000 l/h
• Hodnota pH kondenzátu: Cca 4,0

Rozmery a pripojenia

• Celková výška (A mm): 1460 mm (pre niektoré modely), 1300 mm (pre iné modely)
• Celková šírka (B mm): od 1860/1295 mm do 2265/1700 mm (pre niektoré modely), 995 mm do 1355 mm (pre iné modely)
• Celková hĺbka (C mm): od 850/790 mm do 970/950 mm (pre niektoré modely), 640 mm (pre iné modely)
• Priemer spalinového potrubia (mm): 250 mm (pre niektoré modely), 160 mm až 200 mm (pre iné modely)
• Prívod vykurovania (DN): 80 PN6 alebo 100/6
• Spiatočka vykurovania (DN): 80 PN6 alebo 100/6
• Plynová prípojka (R): od 2“ do 2,5“ (pre niektoré modely), 1“ až 1½“ (pre iné modely)

Elektrické pripojenie

• Poistka (V~/Hz): 1~ NPE/230 VAC/50 Hz/10 A/B alebo 3~ NPE/400 VAC/50 Hz/10 A/B
• Výstup čerpadla vykurovacieho okruhu/ZHP poistka (V~/Hz): 1~ NPE/230 VAC/50 Hz/4 A alebo 3~ NPE/400 VAC/50 Hz/4 A

Účinnosť

• η 80/60 pri Qmax (%): od 98,1 % do 98,8 %
• η 50/30 pri Qmax (%): od 104,1 % do 106,2 %
• η TR30 pri 30 % (%): od 106,6 % do 110 %

Inovatívne riešenia pre vykurovacie systémy

Otopné sústavy osadené zdrojmi vyšších výkonov bývajú často zložené z rôznych materiálov, kovov s rozdielnymi vlastnosťami a pri predchádzajúcom prevádzke môžu byť v rôznych fázach korózie alebo zanesenia vodným kameňom a koróznymi produktmi. Moderné kondenzačné kotly sa vyznačujú maximálnou dosiahnuteľnou účinnosťou, avšak za cenu použitia materiálov s minimálnym teplotným odporom a pri značných výkonoch prestupu tepla teplosmennými plochami.

Vhodným a technicky čistým riešením, ktoré uvedené negatívne vplyvy potláča, je tlakové oddelenie zdroja tepla a otopnej sústavy. Na strane zdrojov tepla obíha veľmi malé množstvo vody, ktorá má konkrétne a jednoducho udržiavané zloženie. Výmene tepla na oddelenie kotlového okruhu mala čo najnižší odpor a minimálne ovplyvňovala čerpaciu prácu čerpadiel otopných okruhov. Ďalším dôležitým parametrom je rozdiel teplôt medzi primárnou a sekundárnou stranou výmenníka, ktorý by nemal presahovať 3 - 5 K.

Výhody tlakového oddelenia

• Dokonalá plynotesnosť primárneho rozvodu: Tlakovým oddelením kotlového okruhu je oveľa jednoduchšie plynotesnosť udržať, než u objemnej sústavy.
• Minimálne náklady a náročnosť na úpravu vody: Malý objem kotlového okruhu a doskového výmenníka znamená nižšie náklady na údržbu vody.
• Minimálne zanášanie výmenníka: Nečistoty z otopnej sústavy minimálne zanášajú sekundárnu stranu doskového výmenníka, pretože teplota dosiek oddeleného výmenníka nepresahuje 90 °C.
• Možnosť čistenia sekundárnej strany: Sekundárna strana doskového výmenníka môže byť kedykoľvek vyčistená recirkuláciou chemikálií bez nutnosti vypúšťania obehovej vody alebo odstavenia otopnej sústavy.
• Žiadna chemická reakcia s materiálom kotlov: Vo vodnom roztoku obehovej vody nedochádza k chemickým reakciám s materiálom kotlov. V otopnej sústave je možné používať akékoľvek inhibítory korózie a chemické prísady bez poškodenia materiálu kotlov pri vysokých teplotách na teplosmenných plochách.
• Zvýšenie účinnosti systému: Osadenie obehového čerpadla riadeného kotlom podľa množstva vyrobeného tepla prispieva k zvýšeniu celkovej účinnosti systému.
• Dlhá životnosť kotlov: Rovnaká účinnosť kotlov po celú dobu ich životnosti.
• Zníženie prevádzkových nákladov: Nižšie náklady na údržbu vody v sústave a zníženie spotreby elektrickej energie.

Riadenie a monitorovanie systému

Kotly (až 5 v kaskáde) sú riadené kaskádovým modulom Wolf KM-2. Pri použití kompletného systému WOLF WRS-2 je riadená celá sústava a výkon kaskády je regulovaný podľa požiadaviek sústavy. Ak je požadované riadenie nadradeným systémom, potom je rozhraním medzi kotlami a nadradeným systémom modul KM-2, ktorý prijíma napäťový signál 0 - 10V z nadradenej regulácie.

Vtedy je možné riadiť kaskádu v závislosti napätie - výkon, alebo napätie - teplota. Samostatným zariadením je demineralizačná úprava vody pre primárny okruh. Kapacita úpravne je daná objemom ionexovej náplne potrebnej pre prvé naplnenie primárneho okruhu a minimálne úpravou jedného objemu náplne vody.

Pre optimálnu prevádzku je nutné pri uvádzaní do prevádzky vykonať základné nastavenie kotla (kotlov), najmä hraničných teplôt a výkonov a hraníc výkonov čerpadla a nastavenie modulu KM-2. Prietok na primárnej strane je regulovateľný s výkonom kotla na konštantný teplotný spád, prípadne lineárne s výkonom kotla. Režim sekundárnej strany výmenníka stanovujú čerpadlá otopných okruhov.

K zabezpečeniu optimalizačných procesov a sledovaniu prevádzky je určený modul ISM7, ktorý zabezpečuje priamu komunikáciu s kotlami a regulačným systémom WOLF WRS-2 až do vrstvy parametrov kotlov a regulátorov. Modul je určený na diaľkové dohľadávanie a okamžitú optimalizáciu prevádzky. K pripojeniu je potrebný iba aktívny router v mieste inštalácie, možné je pripojenie káblom do routeru, alebo pripojenie prostredníctvom WiFi.
