Schéma zapojenia kotolne so stacionárnym kotlom

Úvod do problematiky kotolní a ich typov

Minikotly predstavujú špecializované inštalácie, ktoré zahŕňajú nádobu s vykurovacím zariadením. Základná jednotka je štandardne vybavená jedným alebo viacerými kotlami určenými na ohrev vody. Tieto kotly sa líšia svojím výkonom a sú prepojené do spoločnej siete.

V nádobe je integrované čerpadlo, ktorého výkon je navrhnutý tak, aby zabezpečil potrebný tlak pre celý vykurovací systém. Plynové minikotolne majú možnosť pracovať v plne automatickom režime. Zariadenia nainštalované v nádrži zodpovedajú za riadenie cirkulácie a prevádzky chladiacej kvapaliny.

Prevádzka autonómnej minikotolne je založená na niekoľkých základných princípoch. Predovšetkým, teplota v kotloch dosiahne stanovenú hodnotu. Následne výkonné cirkulačné zariadenie nastavuje smer toku chladiacej kvapaliny. Automatizovaný systém umožňuje dosiahnuť plynulú a stabilnú prevádzku.

Výhody a nevýhody centralizovaných a autonómnych vykurovacích systémov

Problémy centralizovaných vykurovacích systémov sú často spojené s neustále sa zvyšujúcimi nákladmi na dodávku tepla. Napriek rastúcim cenám tepla, obyvatelia individuálnych domov nemusia mať zabezpečenú dostatočnú dodávku teplej vody počas dlhých období kvôli zlému technickému stavu vykurovacích systémov.

V centralizovaných systémoch dochádza k značnému opotrebovaniu verejných služieb. Tieto systémy sa rýchlejšie zhoršujú, pretože spoločnosti poskytujúce služby často nedodržiavajú svoje záväzky v oblasti údržby. Bežným problémom je aj sezónne odstavenie dodávky teplej vody v lete z dôvodu údržby mestského systému, ktorá sa môže neprimerane predĺžiť. Domovy s vlastnou autonómnou kotolňou sa však takýmto problémom vyhýbajú.

Údržba autonómnej strešnej kotolne sa vykonáva podľa potreby a jej časová náročnosť sa pohybuje od jedného do niekoľkých dní v závislosti od rozsahu práce. Kombinácia týchto faktorov vedie k rastúcej popularite blokových modulárnych kotolní a projektov individuálnych vykurovacích systémov.

Medzi hlavné výhody samostatných jednotiek patria ich kompaktné rozmery. Na trhu s vykurovacími zariadeniami existuje dopyt po malých kotolniach.

Výhody používania plynových minikotolní

Medzi nesporné výhody používania plynových minikotolní patria:

• Efektivita a hospodárnosť prevádzky.
• Prijateľné náklady na obstaranie a inštaláciu.
• Jednoduchosť inštalácie.
• Prevádzková spoľahlivosť.
• Vysoká účinnosť prenosu tepla.
• Možnosť automatickej prevádzky bez nutnosti neustáleho zásahu.
• Automatické vypnutie v prípade núdzových situácií.

Typy kotolní podľa paliva a ich špecifiká

Všetky minikotly sa primárne delia podľa typu použitého paliva. Môžu využívať plyn, tuhé palivo, kvapalné palivo alebo elektrickú energiu.

Plynové minikotolne sú považované za najekonomickejšie a environmentálne najšetrnejšie. Sú vhodné aj pre použitie v mestských podmienkach a mnohé obytné budovy sú nimi už vybavené.

Využitie strešných kotolní pre bytové domy

Autonómne vykurovanie zabezpečené autonómnou kotolňou umožňuje domácnostiam získať garantované teplo a platiť len za skutočne spotrebované množstvo. Dokonca aj niektoré štátne inštitúcie uprednostňujú kompletnú rekonštrukciu svojich kotolní a ich nahradenie blokovými modulárnymi konštrukciami.

Takéto zariadenia sú efektívne v rôznych geografických oblastiach. Moderné viacpodlažné budovy sú tiež čoraz častejšie vybavované systémami bytového vykurovania.

Inštalácia plynovej minikotolne sa spravidla vykonáva mimo objektu, ktorý potrebuje vykurovanie, čím sa eliminuje potreba výstavby dodatočnej prístavby. Potrubia sú do objektu privádzané cez steny. Minikotolňa je ovládaná pomocou špecializovaného ovládacieho panelu. Inštalácie môžu byť dodatočne vybavené protipožiarnym systémom, núdzovým signalizačným systémom a samostatným komínom.

Požiadavky na priestor pre plynový kotol podľa platných noriem

Pri inštalácii plynového kotla a súvisiaceho vybavenia v samostatnej miestnosti je potrebné vybrať alebo pripraviť vhodný priestor podľa nasledujúcich kritérií:

Výška stropov a objem miestnosti

Ak je výkon kotla ≤ 60 000 W, postačujú stropy s výškou 2,2 metra. Pre zariadenia s vyšším výkonom sú už potrebné stropy s výškou 2,5 metra a viac.

Celkový objem miestnosti na inštaláciu jedného plynového kotla musí byť minimálne 7,5 m³. Pre inštaláciu dvoch plynových kotlov je potrebných minimálne 15 m³.

Ventilácia a presvetlenie

Miestnosť musí byť vybavená účinnou ventiláciou zabezpečujúcou trojnásobnú výmenu vzduchu za hodinu. Výpočet ventilačného kanála sa realizuje pomocou špecializovaných vzorcov.

V miestnostiach s plynovým kotlom a sporákom sa inštalujú mriežky so žalúziami, ktoré zabezpečujú prívod vzduchu do miestnosti. Ich dimenzovanie sa počíta podľa príslušných vzorcov.

Miestnosť musí disponovať oknom s prístupom do exteriéru. Zasklená plocha okna by mala byť minimálne 0,8 m², pričom sa zohľadňuje 0,03 m² na každý kubický meter objemu miestnosti.

Špecifické požiadavky pre výkonné kotly

Pri inštalácii plynových kotlov s výkonom 60 000 W a vyšším, ako aj v nasledujúcich typoch priestorov, sú nevyhnutné dodatočné opatrenia:

• Miestnosti v suteréne.
• Voľne stojace kotolne.
• Kotolne na prvom poschodí, ktoré sú oddelené od ostatných miestností.

V takýchto prípadoch musí byť nainštalované zariadenie na signalizáciu kontaminácie.

Komínové systémy

Komín miestnosti s plynovým kotlom sa vybavuje podľa špecifikácií uvedených v technickom liste kotla.

Dokumentácia a povolenia pre inštaláciu kotla

Pred samotnou kúpou a inštaláciou kotla je nevyhnutné skontrolovať a pripraviť nasledujúce dokumenty:

• Zmluva o dodávke plynu, ak je kotol plynový. V prípade teplovodných kotlov môžu inštaláciu vykonávať subdodávatelia.
• Všetky dokumenty týkajúce sa plynomera. Inštalácia akéhokoľvek kotla je podmienená existenciou a správnym zapojením plynomera.

Po zakúpení kotla je dôležité dodržať nasledujúci postup pred jeho inštaláciou:

1. Vykonanie zmien v registračnom osvedčení domu (v ZINZ). V prípade privatizovaných bytov sa postup realizuje prostredníctvom správcovskej organizácie. Nový plán nehnuteľnosti musí zreteľne obsahovať priestor pre kotolňu s označením „Pec“ alebo „Kotolňa“.
2. Podanie žiadosti na plynárenskú službu o vypracovanie projektu a technických špecifikácií.
3. Predloženie technického pasu kotla, ktorý už musí byť zakúpený.
4. Montáž kotla (okrem napojenia na plynový systém). Táto fáza môže prebiehať súbežne s prípravou projektu plynárenskou spoločnosťou, ak budú priestory schválené.
5. Objednanie špecialistu na vybudovanie plynového potrubia.
6. Podanie žiadosti plynárenským pracovníkom o uvedenie systému do prevádzky.
7. Počkanie na príchod servisného technika, ktorý vykoná kontrolu, vypracuje záverečné stanovisko o vhodnosti inštalácie a vydá povolenie na otvorenie uzatváracieho ventilu plynu ku kotlu.

Poznámka: Pracovníci plynárenského priemyslu nemusia mať oprávnenie vykonávať práce na plynových zariadeniach pre súkromné osoby. Preto na pripojenie plynu ku kotlu je často nutné počas uvádzania do prevádzky zavolať odborníka alebo následne „vyriešiť problém“ s inšpektorom. V prvom prípade je to zvyčajne lacnejšie.

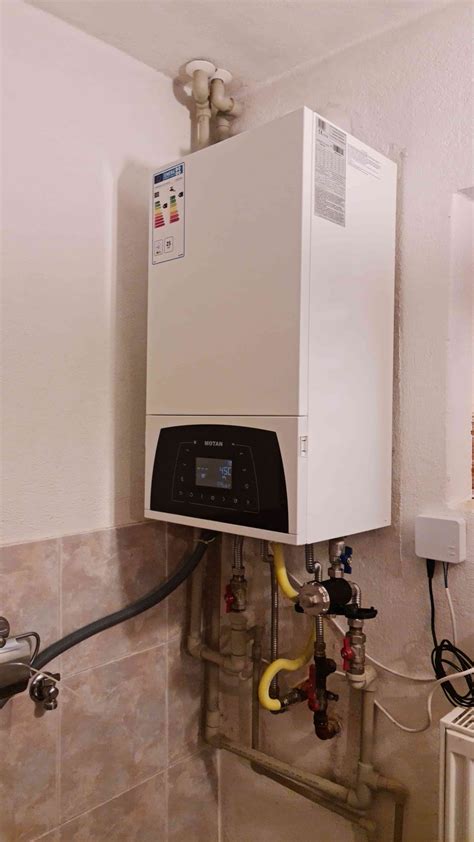

Pravidlá pre inštaláciu nástenných a podlahových kotlov

Miestnosť určená pre kotlové zariadenie potrebuje dostatočné osvetlenie. Na každý kubický meter miestnosti pripadá 0,03 m² okenného otvoru (bez započítania rámov a detailov okenného balíka). Vyžaduje sa okno s možnosťou voľného otvárania.

Výška stropov v kotolni začína od 2 metrov. Je nevyhnutná prítomnosť systému prívodného a výfukového vetrania. Vzduch v kotolni by sa mal obnoviť trikrát za hodinu. Dodržanie tejto podmienky je kľúčové, aby sa predišlo riziku kontaminácie miestnosti plynmi.

Kotolňa by mala byť od ostatných častí domu oddelená žiaruvzdornými priečkami, ktoré zabezpečia minimálne štyridsaťpäťminútovú požiarnu odolnosť.

Neexistuje zásadný rozdiel v požiadavkách na inštaláciu kotolne v rodinnom dome a v mestskom obydlí. Potenciálne ťažkosti môžu vzniknúť v súkromnom dome, kde je potrebné vyhradiť celú miestnosť pre systém ohrevu vody, zatiaľ čo v byte nie je vždy možné kombinovať miestnosť s pecou.

Špecifické požiadavky na podlahové kotly

Podlahové jednotky vyžadujú:

• V dverách kotolne je potrebné okno s priezorom alebo priechodný otvor pre dodatočný prívod vzduchu. Ideálne je mať ventilačný systém s výstupom cez otvor v strope.
• Potreba utesneného komína. Výkonný plynový ohrievač vody vyžaduje špeciálny komín postavený na princípe „rúra v rúre“.
• Voľný prístup k vykurovacej jednotke bez prekážok.
• Pripojenie na vodovod a kanalizáciu.
• Povolené je iba skryté vedenie elektroinštalácie s vybaveným samostatným rozvádzačom.

Stacionárny kotol je ťažký, preto existujú špecifické požiadavky na podlahu, na ktorej je umiestnený. Povolené sú iba nehorľavé a odolné povrchy - kameň, dlažba, keramické obklady alebo betón.

Minimálna šírka predných dverí by mala byť 0,8 metra. Menšie rozmery sú síce povolené v súlade s normami, ale pri zohľadnení všetkých požiadaviek je vhodné zvoliť miestnosť pre kotolňu s rozlohou minimálne 4 m², kde stropy nie sú nižšie ako dva a pol metra a steny sú obložené vhodnými materiálmi.

Plynový kotol nainštalovaný v obytnej budove musí byť riadne uzemnený. Najčastejšie a odporúčanou metódou je bodové uzemnenie (s jednou elektródou). Odporúča sa inštalácia univerzálneho modulu ZZ-000-015.

Pozor! V priestore kotolne sa nesmú skladovať žiadne cudzie predmety, najmä horľavé materiály. Pod komínom nie je potrebné budovať masívne tehlové alebo azbestocementové potrubia. Najlepšou voľbou sú komíny z nehrdzavejúcej ocele alebo furanflexu, s ochranným puzdrom alebo keramické.

Umiestnenie vzhľadom na komín a jeho parametre

Výber vhodného komínového zariadenia závisí od typu spaľovacej komory kotla - otvorenej alebo zatvorenej. Taktiež je vopred určené umiestnenie komína. Projekty nových budov zvyčajne počítajú s vnútornými komínmi. Ak sa v starej budove zavádza plynové kúrenie, buduje sa externý komín.

Priemer a dĺžka výstupu spalín

Prierez výstupu spalín by mal byť 5,5 cm² na 1 kW výkonu kotla, ako je uvedené v technickom pase. V moderných budovách je možné do jedného komína napojiť maximálne dva kotly alebo ohrievače vody umiestnené na rôznych úrovniach. Vzdialenosť medzi prívodnými potrubiami musí byť minimálne pol metra.

Ak sú obe vykurovacie jednotky na rovnakom poschodí, v komíne sa vytvorí odbočka vo výške pol metra - táto vzdialenosť je prísne dodržaná. Prierez výsledného kanála závisí od celkového výkonu oboch ohrievačov.

Odvod spalín musí byť striktne vertikálny. Maximálny prípustný sklon potrubia nepresahuje tridsať stupňov a bočná odchýlka je maximálne na meter. Prierez šikmého kanála je rovnaký alebo menší ako prierez vertikálneho potrubia.

Prierezová plocha komína musí byť rovnaká alebo väčšia ako prierezová plocha výfukového kanála. Vodorovná časť komína je naklonená smerom ku kotlu o 2 cm na každý meter kanála.

Na vodorovných segmentoch je nainštalované kontrolné hrdlo (revízia). V spodnej časti zvislej rúry je umiestnené T-kus s uzáverom, vybavený otvorom na odvod kondenzátu.

Počet kolien a ich vplyv

Stupeň „kľukatosť“ potrubia závisí od kategórie komína. Vonkajšie potrubie vedené cez stenu je najpriamejšie, z vonkajšej strany stúpa do požadovanej výšky.

Potrubie vychádza zo základne kotla, prechádza cez podlahové vrstvy a stúpa nad strechu. Počas tejto cesty sa v potrubí môžu nachádzať dve kolená pod uhlom štyridsaťpäť stupňov.

Miesto výstupu spalín na streche

Dymovod by mal byť nad hrebeňom strechy minimálne 50 cm a vo vzdialenosti 150 cm od neho. Ak je vzdialenosť od hrebeňa 150-300 m, horná časť potrubia sa nemusí nachádzať priamo nad hrebeňom. Minimálna výška potrubia na plochej streche je 100 cm.

Dôležité! Potrubie vyššie ako stoosemdesiat centimetrov vyžaduje dodatočné spevnenie!

Výkon kotla a jeho optimálne dimenzovanie

Je zrejmé, že výkon kotla musí byť dostatočný na pokrytie tepelných potrieb. Nemal by však byť nadmerne vysoký, najmä ak je výmenník tepla liatinový. Prudké poklesy teploty (kondenzát z dymovodu) môžu spôsobiť prasknutie horúcej liatiny.

Existuje aj ďalší nebezpečný jav: teplota rosného bodu výfukových plynov je približne 56 stupňov Celzia. Ak je teplota vody na spiatočke kúrenia nižšia, môže v spaľovacej komore dochádzať k tvorbe kyslej kondenzácie.

Pri správne zvolenom výkone kotla sa teplota v spaľovacej komore pohybuje v rozmedzí 80 - 90 stupňov. Prípustný rozptyl výkonu je dostatočne veľký, ale ak je v stredne veľkom súkromnom dome nainštalovaný kotol s výkonom 60 kW, potom vnútorná korózia spôsobená kyslým prostredím ho rýchlo znehodnotí.

Požadovaný výkon kotla pre konkrétny objekt sa určuje na základe tepelnotechnického výpočtu. Obyvatelia výškových budov to majú jednoduchšie: údaje sú dostupné v technickej dokumentácii bytového podniku alebo v archíve vlastníka nehnuteľnosti. V každom prípade je možné použiť približné hodnoty, pričom si sami vypočítate strednú hodnotu. Maximálne hodnoty výkonu sú uvedené pre prípady s minimálnou vonkajšou teplotou -25 / -40 stupňov:

• Jednoizbový byt na stredných poschodiach - 8/14 kW.
• Rohový byt s plochou 60 m² na najvyššom poschodí panelového domu - 20/28 kW.
• Súkromný dom s plochou 100 m² - 24/38 kW.

Komín a vetranie pre plynový kotol v súkromnom dome

Pri inštalácii vetrania je bezpodmienečne nutné dodržiavať predpisy. Porušenie pravidiel inštalácie môže viesť k požiaru alebo výbušnej situácii.

Vetranie a komín musia prechádzať cez vzájomne izolované kanály.

V kotolni je potrebné inštalovať nútené vetranie.

Je nevyhnutné zabezpečiť neustálu cirkuláciu vzduchu, preto by ventilačný systém nemal byť uzavretý.

Veľkosť ventilačného okna by mala byť minimálne 1/30 plochy kotolne.

V komínovom potrubí nie sú povolené viac ako tri kolená.

Je preferované inštalovať kotol čo najbližšie ku komínu.

Ak komín prechádza stenou, musia byť prítomné dva revízne otvory: hlavný a kontrolný. V takom prípade musí byť kontrolný otvor umiestnený pod hlavným, minimálne o 25 cm nižšie.

Vo vzdialenosti 50 cm od kotla musí byť dymovod vyrobený z uhlíkovej alebo nehrdzavejúcej ocele. Dôvodom je vysoká teplota spalín v blízkosti kotla.

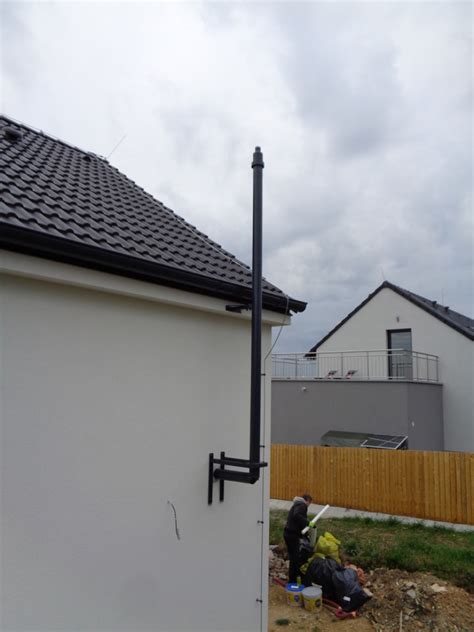

Správne vyvedenie komína na strechu

Je dôležité priviesť komín na strechu podľa správnej schémy, od ktorej závisí ťah a účinnosť kotla. Na tento účel sa používa špecializovaná schéma:

• Na plochej streche by mala byť rúra vyvedená minimálne 0,5 metra nad strechu alebo atiku.
• Ak je výstup na šikmej streche bližšie ako 1,5 metra od hrebeňa, komín by mal byť vyvedený o 0,5 metra vyššie ako hrebeň.
• Ak potrubie vychádza na šikmej streche vo vzdialenosti 1,5 - 3,0 metra od hrebeňa, potom musí byť potrubie vyvedené do výšky nie nižšej ako je najvyšší bod hrebeňa.
• Keď potrubie vychádza viac ako tri metre od hrebeňa, je potrebné merať výšku potrubia v uhle 10 stupňov od vrcholu.

Výber kotla pre súkromný dom

Je obzvlášť dôležité správne vypočítať požadovaný výkon plynového kotla. Ak zvolíte príliš malý kotol, nebude dostatočný na plnohodnotné vykurovanie a v dome bude nepríjemná teplota. Avšak, ani výber príliš výkonného kotla nie je optimálny.

Výsledkom môže byť neefektívne využitie paliva a zníženie životnosti zariadenia. Voľba by mala byť vykonaná s určitou rezervou výkonu, pretože neustála prevádzka na hranici možností negatívne ovplyvňuje životnosť kotla.

Pre správnu voľbu by ste mali použiť jednoduchý vzorec: je potrebné vydeliť plochu vykurovanej miestnosti číslom 10.

Inštalácia a pripojenie elektrického kotla

Na rozdiel od jednotiek na tuhé palivo, pripojenie elektrického kotla je problém, ktorý zvyčajne znepokojuje nielen majiteľov súkromných domov. Je potrebné sa zaoberať výberom typu zariadenia, jeho inštaláciou a integráciou do existujúcich komunikačných sietí. Inštalácia elektrického kotla zahŕňa inštaláciu čerpadla, bezpečnostnej skupiny a potrubí.

Zákonné požiadavky pri inštalácii elektrického kotla

Pri inštalácii a následnom pripojení kotla k existujúcej sieti musia byť dodržané nasledujúce zákonné požiadavky:

• Pre pripojenie k vykurovaciemu potrubiu (a k elektrickej sieti) sa zvolí spôsob, ktorý zaručuje úplnú bezpečnosť prevádzky zariadenia.
• Vykonané operácie by nemali porušovať stanovený režim prevádzky komunikačných sietí a viesť k zmene ich schémy.
• Je dôležité vopred zvoliť optimálne možnosti zapojenia vykurovacieho systému, čo zlepší účinnosť jeho prevádzky.

Za predpokladu, že sú tieto požiadavky splnené, hlavná úloha pripojenia elektrického kotla k elektrickej sieti s napätím 220 V a vykurovaciemu vedeniu je vyriešená.

Funkcie pripojenia elektrického kotla (páskovanie)

Aby bolo možné správne pripojiť elektrický kotol k existujúcim rozvodom, je potrebné najprv pochopiť jeho "páskovanie" (pripojenie komponentov). Tradične obsahuje množstvo ďalších prvkov a meracích prístrojov. Z tohto hľadiska je dôležité včas určiť umiestnenie kotlového zariadenia ako súčasti vykurovacieho systému.

Výber miesta pre inštaláciu

Elektrická jednotka môže byť inštalovaná kdekoľvek v byte alebo dome. Súčasné predpisy neustanovujú žiadne obmedzenia týkajúce sa miesta inštalácie elektrickej jednotky. Výber miesta sa uskutočňuje s prihliadnutím na bezpečnostné predpisy a ľahkú údržbu.

Pri inštalácii kotla v súkromnom dome je potrebné zohľadniť nasledujúce požiadavky:

• Podlahové zariadenia sa umiestňujú do samostatnej miestnosti s obmedzeným prístupom pre obyvateľov budovy.
• Nástenné modely je možné namontovať do kuchyne alebo kúpeľne.
• Ak sa teleso jednotky dotýka steny, je potrebné pod ne vložiť tepelnoizolačnú podložku z azbestu alebo čadiča.

Pri inštalácii elektrického kotla v kúpeľni môžu vzniknúť ťažkosti s pripojením k sieti s napätím 220 voltov, pretože v takom prípade bude potrebné položiť silný napájací kábel. Medená uzemňovacia tyč sa upevňuje špeciálnou skrutkou z rovnakého materiálu.

Elektrické pripojenie a uzemnenie

Pred inštaláciou produktu nezabudnite, že na jeho pripojenie budete potrebovať elektrické vedenie založené na kábli s medenými vodičmi.

Prierez vodičov sa volí v súlade s hodnotou uvedenou v technickom pase zariadenia. Kontaktné svorky sú vyvedené ako samostatný blok umiestnený v spodnej časti skrinky. K dispozícii je tiež medená skrutka štandardnej veľkosti M6, ktorá slúži na pripojenie uzemňovacej zbernice.

Pri usporiadaní uzemnenia je dôležité zabezpečiť, aby elektrický kontakt v mieste pripevnenia bol veľmi spoľahlivý. Za týmto účelom by mala byť oblasť spojenia dôkladne vyčistená brúsnym papierom. V opačnom prípade nebude ochrana pred úrazom elektrickým prúdom efektívna.

Možnosti pripojenia k vykurovaciemu potrubiu

Pri hodnotení schém pripojenia elektrických vykurovacích kotlov k vodovodnému potrubiu si môžete vybrať z nasledujúcich možností:

• Najjednoduchšia schéma s núteným obehom, v ktorej je k dispozícii expanzná nádrž, čerpadlo, bezpečnostný ventil a odvzdušňovací ventil (zariadenie Mayevského).
• Schéma bez expanznej nádrže a samostatného obehového čerpadla.
• Možnosť s využitím špeciálneho paralelne zapojeného zásobníka, ktorý v noci akumuluje teplo pri znížených tarifách.

Akákoľvek schéma pripojenia elektrického kotla, ak je správne nainštalovaná, zaručuje požadovanú účinnosť vykurovania.

Pripojenie kotla k elektrickej sieti

Samostatné pripojenie kotla k elektrickej energii bude vyžadovať dodržanie nasledujúcich odporúčaní:

• Do bežnej zásuvky sú pripojené iba zariadenia s výkonom do 3,5 kW.
• Pohonné jednotky s výkonom do 7 kW sú pripojené priamo k rozvádzaču.
• Kotlové zariadenie určené pre 12 kW je spínané jednofázovou sieťou s napätím 220 voltov.
• Jednotky s vyšším výkonom sú pripájané do 3-fázovej siete s napätím 380 voltov.

Na inštaláciu kotlového zariadenia budete potrebovať kábel typu VVG s tromi medenými vodičmi (pre jednofázovú verziu), ako aj automatický istič a RCD (prúdový chránič). Pre podlahové zariadenia je vhodné vyčleniť samostatnú miestnosť alebo roh.

Etapy inštalácie a pripojenia komponentov elektrického kotla

Inštalácia a pripojenie prvkov elektrického kotla sa vykonáva v niekoľkých etapách:

1. Jednotka je inštalovaná na podlahu alebo namontovaná na stenu vo výške približne 1,5 metra.
2. Vývody sú pripojené k potrubiam so súčasnou inštaláciou guľových ventilov.
3. V spätnom potrubí je namontovaná expanzná nádrž.
4. V rovnakej oblasti je namontovaný filter s jemnými okami.
5. Pre ľahšiu údržbu je pred prístrojom nainštalovaný ďalší ventil.

V indukčných a elektronických jednotkách čerpadlá úplne chýbajú - sú montované osobitne v potrubí kotla.
