Hlavnou úlohou vykurovacieho systému je udržiavať príjemnú teplotu vo vnútri domu. Dobre riešené potrubie kotla na pelety umožňuje rovnomernú distribúciu tepla po celom obytnom priestore a zároveň chráni zariadenie pred poškodením a prehriatím. Hoci je vhodné zveriť túto prácu odborníkovi, po získaní podpory odborníkov a preštudovaní princípov pripojenia vykurovacej jednotky môžete potrubie urobiť aj sami.
Potrubie pozostáva zo všetkých prvkov, ktoré sa nachádzajú medzi vykurovacími radiátormi a kotlom. Správne implementované páskovanie môže vyriešiť mnoho problémov a zabezpečiť spoľahlivú, bezpečnú a produktívnu prevádzku systému:
- Tlak v potrubí nikdy neprekročí maximálnu povolenú úroveň.
- Vodný kameň, troska, piesok a podobné nečistoty, ktoré môžu byť vo vode, budú odstránené.
- Nadmerná tepelná rozťažnosť bude kompenzovaná.
- Poskytuje možnosť pripojiť k systému viac ako jeden okruh.
- Vzduch rozpustený v chladiacej kvapaline bude odstránený.
- Umožňuje automatické zapnutie kotla a akumuláciu teplej vody, čo vám pomôže ušetriť peniaze.
Ak hovoríme o kotloch na pelety, nie vždy sa vyznačujú vysokou prevádzkovou autonómiou. Ale ak pristupujete k pokládke potrubia zodpovedne, môžete dosiahnuť vyššiu účinnosť z takéhoto zariadenia.
Základné charakteristiky peletových kotlov
Vykurovacie zariadenia využívajúce stlačené drevené pelety ako palivo sa objavili relatívne nedávno. Ale od okamihu svojho vynálezu takéto kotly okamžite získali uznanie miliónov zákazníkov. Ak nie je možné inštalovať plynové zariadenie v dome, potom sa odporúča zakúpiť kotol na pelety.
Medzi výhody tohto typu generátorov tepla patria:
- Autonómia: Vďaka prítomnosti riadiacej jednotky a systému automatického zapínania horákov naň po naložení paliva môžete na 2-4 týždne zabudnúť.
- Bezpečnosť: Kotly na pelety majú viacstupňovú ochranu, ktorá zabraňuje výbuchom potrubia a požiarom.
- Účinnosť: V priemere sa účinnosť zariadení pohybuje od 87 do 97%.
- Lacná údržba: Pelety sú lacné a popolník je potrebné čistiť maximálne raz za mesiac.
- Trvanlivosť: Životnosť jednotiek je minimálne 25 rokov.
- Kompaktnosť: Najčastejšie sú modely relatívne malých rozmerov.
Ak sa zoznámite s výhodami tohto typu vykurovacieho zariadenia, je jasné, prečo si tak rýchlo získal popularitu. Rozsiahlej distribúcii jednotiek pracujúcich na pelety však bránia pomerne vysoké náklady.
Princípy cirkulácie chladiacej kvapaliny
Existuje veľa schém zapojenia, ktoré možno rozdeliť do dvoch hlavných skupín v závislosti od princípu pohybu chladiacej kvapaliny potrubím. Špecifická schéma sa vyberá v závislosti od toho, či sa v systéme používa prirodzené alebo nútené čerpanie.

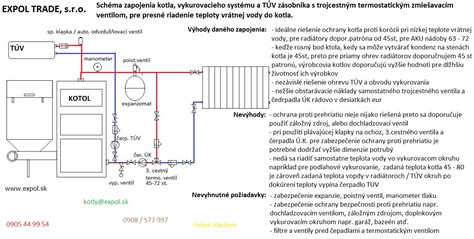

Prirodzená cirkulácia
Najjednoduchším a najlacnejším riešením je potrubie kotla, kde sa chladiaca kvapalina bude pohybovať potrubím podľa fyzikálnych zákonov. Dokonca aj začiatočník môže implementovať takúto schému a bude to trvať minimum času.
Funkcia systému vykurovania s prirodzenou cirkuláciou spočíva v absencii čerpadla. V tomto prípade dochádza k pohybu kvapaliny v potrubí v dôsledku schopnosti chladnejšieho média vytlačiť teplejšie a menej husté. Pri organizovaní vykurovacieho systému bez čerpadla by mali byť radiátory umiestnené vyššie ako kotol. Zároveň sa musí minimalizovať počet ohybov a závitov rúr.
Medzi výhody tohto riešenia patrí:
- Nízke náklady na inštaláciu.
- Nízke náklady na služby.
- Jednoduchosť inštalácie.
- Schopnosť rýchlo obnoviť prevádzku systému, ak sa zistí porucha.
Schéma s prirodzeným pohybom tekutín má však aj svoje nevýhody. Po prvé, môže byť použitá iba s jednookruhovým systémom. Jej účinnosť môže byť nižšia a je vhodnejšia pre menšie objekty.
Nútená cirkulácia
Najväčší dopyt je po vykurovacích systémoch, ktoré využívajú obehové čerpadlo. A to nie je vôbec prekvapujúce, pretože takáto schéma je pohodlná, všestranná a praktická. Môže byť použitá v domoch a budovách absolútne akejkoľvek veľkosti. Vykurovací systém s núteným čerpaním kvapaliny funguje vďaka obehovému čerpadlu. Preto je lepšie uprednostňovať spoľahlivé zariadenia od dôveryhodných výrobcov.
Aj napriek jedinečným výhodám, obvody s núteným obehom chladiacej kvapaliny majú niekoľko významných nevýhod:
- Vysoké náklady na inštaláciu: priemerná cena čerpadla je asi 150 - 160 dolárov.
- Zložitosť implementácie: obvod pozostáva z veľkého počtu prvkov, čo značne komplikuje jeho realizáciu.
- Potreba vyváženia: všetky komponenty domáceho vykurovacieho systému musia byť navzájom presne zarovnané.
- Závislosť od dostupnosti elektriny: čerpadlo vykurovania bude fungovať len vtedy, ak je doň napájaný prúd.
Pri organizovaní vykurovacieho systému pre budovu s dvoma alebo viacerými okruhmi sa odporúča použiť možnosť s núteným pohybom chladiacej kvapaliny. V tomto prípade je základným faktorom výkon vykurovacieho kotla. Upozorňujeme, že ak to nestačí, zariadenie nebude schopné ohriať dostatočné množstvo chladiacej kvapaliny.
Rozšírené schémy zapojenia
Vyššie uvedené dve schémy sa objavili už veľmi dávno. Delia sa v závislosti od spôsobu zostavenia okruhu na odpalisko, rozdeľovacie a zmiešané. Prvú možnosť dnes postupne nahrádza inovatívnejšia - kolektorová.
Pripojenie kotla s kolektorom (rozdeľovačom)
Hlavnou výhodou kolektorovej schémy je vysoká účinnosť. Na jej realizáciu však budete musieť investovať značné množstvo peňazí. Tento druh zapojenia zahŕňa inštaláciu špeciálneho zberača vody za kotol na pelety - vykurovacie potrubie. Každé potrubie, radiátor alebo kohútik pripojený k vykurovaciemu systému budovy je pripojený k tomuto prvku.
Kolektor je inštalovaný v špeciálne vybavenej skrini. Teplá voda do nej prúdi ihneď po nakúrení kotlom. Až potom sa chladiaca kvapalina distribuuje potrubím.
Výhody tejto schémy sú zrejmé:
- Majiteľ domu dostane možnosť samostatne ovládať každý vykurovací okruh.
- Stabilný tlak vody je udržiavaný v akomkoľvek bode vykurovacieho systému.
- Z kolektora ide do jedného radiátora iba jedna rúrka, preto môžu mať menší priemer.
Je dôležité pochopiť, že táto úroveň pohodlia bude niečo stáť. Správne položené potrubie výrazne zvýši účinnosť vykurovacieho systému a jeho prevádzka bude čo najbezpečnejšia.
Zapojenie s akumulačnou nádržou a podlahovým kúrením
Pri zvažovaní zložitejších systémov, ako je napríklad kombinácia peletového kotla s podlahovým kúrením a ohrevom teplej úžitkovej vody (TÚV), je potrebné zohľadniť niekoľko faktorov. Často sa k takýmto systémom pridáva akumulačná nádrž, ktorá slúži na ukladanie prebytočnej tepelnej energie a jej následné uvoľňovanie podľa potreby, čo zvyšuje efektivitu a komfort prevádzky. Pre podlahové kúrenie je typické, že vyžaduje nižšiu teplotu vykurovacej vody ako radiátory, preto je nevyhnutné zahrnúť do systému zmiešavacie ventily alebo rozdeľovače s reguláciou teploty. Pre ohrev TÚV je výhodné použiť samostatný kombinovaný bojler, ktorý umožňuje aj nezávislý elektrický ohrev v prípade výpadku kotla alebo v letnom období. Akumulačná nádrž môže v budúcnosti tiež ponúknuť možnosť napojenia na solárne systémy.
Výber zariadení a potrebných komponentov
Pri začatí implementácie schémy potrubia kotla na pelety musíte v prvom rade správne vybrať potrebné diely a dodatočné vybavenie. Odporúča sa kupovať kvalitné výrobky od spoľahlivých výrobcov. Nestojí za to šetriť, pretože to môže viesť k častým poruchám a prevádzka vykurovacieho systému bude nebezpečná.
Kľúčové komponenty systému
Na zabezpečenie efektívnej a bezpečnej prevádzky vykurovacieho systému je potrebné zakúpiť nasledujúce komponenty:
- Cirkulačné čerpadlo: Navrhnuté tak, aby zabezpečilo neprerušovaný pohyb chladiacej kvapaliny cez potrubia.
- Vzduchové ventily (odvzdušňovače): Tieto prvky odstraňujú vzduch zo systému, ktorý sa tam dostáva spolu so studenou vodou.
- Expanzná nádoba: V nej sa hromadí prebytočná chladiaca kvapalina, ktorá sa rozťahuje pri zahrievaní, čím sa udržiava stabilný tlak.
- Zberateľ (rozdeľovač): Distribuuje teplú vodu pozdĺž okruhov.
- Žumpa (filter): Jeho hlavnou úlohou je odstrániť zo systému rôzne nečistoty: trosku, piesok, vodný kameň atď.
- Hydro-arrow (hydraulický separátor): Používa sa na pripojenie k systému okruhu, kde sa pohybuje chladiaca kvapalina s inými parametrami, alebo ak je v systéme viac čerpadiel.
- Vykurovacie radiátory: Musia byť kovové alebo bimetalové. Dnes si môžete vybrať modely, ktoré dokonale zapadnú do interiéru. Hoci sú dosť drahé, vydržia niekoľko desaťročí.
- Potrubie: Polypropylénové potrubie je veľmi populárne vďaka svojej ľahkosti, nízkej cene a odolnosti voči usadeninám. Pre kotol na pelety je však často lepšie uprednostniť kovové potrubie kvôli vyšším teplotám a tlaku, prípadne kombinovať materiály pre rôzne časti systému.
Proces inštalácie a zapojenia peletového kotla
Ak máte znalosti a skúsenosti s usporiadaním vykurovacieho okruhu, môžete proces pripojenia vykonať sami. Tu je dôležité prísne dodržiavať odporúčania výrobcu uvedené v návode na konkrétny model kotla na pelety.
Príprava a umiestnenie kotla
Najskôr nainštalujte kotol na pelety pripojením komponentov:
- Výber miestnosti pre umiestnenie jednotky: Prečítajte si pokyny dodané výrobcom. Najčastejšie obsahuje podrobné odporúčania na usporiadanie priestorov (kotolne).
- Pripojenie horáka: Horák je potrebné zakúpiť spolu s kotlom výberom požadovaného typu.
- Inštalácia palivovej nádoby (bunkra): Jedná sa o bunker predávaný spolu s vykurovacou jednotkou. Plocha miestnosti, ktorá má byť pridelená pre kotolňu, závisí od jej veľkosti.
- Pripojenie šneku: Toto zariadenie je zodpovedné za dodávanie peliet.
- Pripojenie diaľkového ovládača: Je potrebné zabezpečiť neprerušovanú automatickú prevádzku.
Kroky zapojenia potrubia
Celý proces potrubia kotla na pelety je rozdelený do niekoľkých etáp. Najprv musíte vybrať umiestnenie kolektora, po ktorom bude pripojený k radiátorom. Na tento účel sa používajú vodovodné armatúry s priemerom 1 palec. Ak niektoré otvory rozdeľovača zostanú neobsadené, musia byť uzavreté zátkami. Aby sa predišlo vzniku nebezpečenstva požiaru, je potrebné vyberať komponenty a adaptéry z nehorľavých materiálov a urobiť všetky spojenia v dobrej viere, čo pomôže vyhnúť sa únikom a iným problémom.
Potom postupujte takto:
- Tesnenie potrubia kotla, ktorého priemer je 1,25 palca.
- Inštalácia rozvodného potrubia na prívodnom potrubí.
- Vkladanie do kontúry alebo inštalácia obehového čerpadla za rozdeľovacím ventilom. Zariadenie musí byť inštalované vo vodorovnej polohe osi. Odporúča sa chrániť ho pred nečistotami, ktoré sa môžu dostať zvonku, inštaláciou sieťového filtra.
Prvá etapa je dokončená. Ďalej môžete nainštalovať ďalšie diely, ako sú snímače, expanzná nádrž a poistný ventil. Tiež nezabudnite na organizáciu komína. Odporúča sa vykonávať všetky práce po etapách a zároveň zabezpečiť spoľahlivosť a správnu inštaláciu už zmontovaného systému. Hlavnou vecou je neponáhľať sa a robiť všetko efektívne a v súlade s plánom.
Inštalácia expanznej nádoby
Po zahriatí sa objem, ktorý zaberá chladiaca kvapalina, zväčší, preto je potrebné dbať na to, aby bol pre ňu dostatočný priestor, aby nedošlo k pretlaku a možnému poškodeniu systému. To je presne dôvod, prečo je potrebná expanzná nádoba - všetka prebytočná horúca voda ide do nej. Okrem toho vám takýto prvok umožňuje udržiavať stabilný tlak v domácom vykurovacom systéme.
Neskúsený kupujúci bude mať nepochybne otázky týkajúce sa toho, ktorú expanznú nádrž je najlepšie vybrať. Líšia sa od seba farbou a účelom. Vykurovací systém používa zariadenie natreté červenou farbou. Pri výbere expanznej nádoby sa osobitná pozornosť venuje jej veľkosti. Určenie optimálneho objemu nie je ťažké. Aby ste to urobili, musíte vypočítať, koľko vody sa v systéme použije, a k výslednému číslu pridať 10-12%. Ihneď po pripojení expanznej nádoby je potrebné v nej vytvoriť určitý tlak. Nemali by ste sa spoliehať na továrenské nastavenie, pretože vo väčšine prípadov nespĺňa normy.
Poistný ventil a bezpečnostná skupina
Hlavnou úlohou tohto prvku je chrániť kotol pred náhlymi nárastmi tlaku, čo výrazne predlžuje jeho životnosť. Po jeho reakcii časť chladiacej kvapaliny vyteká z vykurovacieho systému - to umožňuje zníženie tlaku. Uzatváracie ventily je potrebné zvoliť v závislosti od výkonu kotla a maximálnej teploty ním čerpanej vody. Je lepšie kupovať modely, ktoré fungujú, ak tlak prekročí prevádzkové parametre systému o 20-30%. Stojí za zváženie, že priemer vstupu poistného ventilu sa musí rovnať veľkosti potrubia alebo byť väčší.
Existuje niekoľko typov ochranných armatúr. Najuniverzálnejším modelom je mechanizmus ochrany obtokového ventilu. Výrobcovia modernizujú modely kotlov TT (na tuhé palivá) a vybavujú ich vstavanou bezpečnostnou skupinou. Táto skupina obvykle obsahuje manometer, poistný ventil a odvzdušňovač. Existujú modely kotlov na pelety so vstavanou bezpečnostnou skupinou alebo bez nej. V prvom prípade bude schéma montáže systému oveľa jednoduchšia - nie je potrebné inštalovať tlakomer, poistný ventil a odvzdušňovač vykurovacieho potrubia samostatne.
Špecifiká prevádzky a bezpečnosti peletových kotlov
Pri nákupe tohto typu generátora tepla musíte pochopiť, že nemá funkciu úpravy dodávky tepla okamžitým zastavením spaľovania. Zjednodušene povedané, spaľovanie peletového paliva nemožno zastaviť. To znamená, že v prípade výpadku prúdu sa zastaví obehové čerpadlo a zastaví sa aj pohyb chladiacej kvapaliny v systéme. Aby sa zabránilo ďalšiemu nárastu tlaku a poruche systému, používa sa niekoľko núdzových okruhov.
Aby bola prevádzka kotla na tuhé palivá čo najbezpečnejšia, je potrebné zabezpečiť:
- Včasnú dodávku studenej vody do zariadenia.
- Počas prevádzky majte dvere, kontrolné otvory a plniace potrubia vykurovacieho systému zatvorené.
- Používajte iba špecifické palivo špecifikované výrobcom v pokynoch pre váš model.
- Organizovať ďalší dodatočný núdzový okruh.
Ak vezmete do úvahy všetky nuansy pri pripájaní zariadení na pelety, môžete vytvoriť samoregulačný systém, ktorý je minimálne závislý od ľudí. Na to však budete musieť minúť trochu viac času a peňazí.
Inštalácia komína
Účinnosť kotla do značnej miery závisí od toho, aký dobrý je ťah. Ak bol komín správne navrhnutý, zabezpečí výborný odvod spalín pri akejkoľvek teplote a sile vetra.
Prvou nuansou, ktorá stojí za to venovať pozornosť, je priemer komína, ktorý by mal byť zhodný s veľkosťou výstupného potrubia. Je tiež potrebné nainštalovať prvok, ktorý odvádza prebytočnú vlhkosť. Nezabudnite na čiapku. Ak je správne nainštalovaná, nebude blokovať potrubie ani vytvárať aerodynamickú bariéru.
Vo väčšine prípadov sa používa kovové potrubie na usporiadanie komína. Preto musia byť riadne izolované a vybavené poklopmi na čistenie - každé koleno by malo byť riadne vybavené revíznymi dvierkami, aby bolo možné pohodlne odstraňovať sadze a iné produkty spaľovania.
Je potrebné mať na pamäti, že vykurovacie zariadenia pracujúce na pelety nemôžu tolerovať ani príliš malý, ani príliš veľký ťah. Počas prevádzky je dôležité starostlivo sledovať trakciu. Na ochranu kotolne pred požiarom pri prevrátení ťahu výrobcovia inštalujú medzi násypku a kotol vlnitú plastovú rúrku - ak dôjde k spätnému ťahu, plast bude horieť a palivo nebude prúdiť.
Pripojenie a nastavenie celého systému
Po implementácii schémy potrubia a inštalácii kotla je čas začať s jeho nastavením a pripojením. Zariadenie je pripojené ku všetkým komunikáciám: vykurovacie a vodovodné systémy. Mnoho moderných modelov kotlov na pelety je vybavených horákom poháňaným elektrickou energiou. Preto skontrolujte, či zariadenie vyžaduje napájanie.
Ak po naštartovaní kotol na pelety začne dymiť, náhle zhasne, alebo v popolníku nájdete nedohorené palivo, potom bolo nastavenie nesprávne. Stále sa môže tvoriť veľa sadzí. K pripojeniu a konfigurácii je potrebné pristupovať s maximálnou zodpovednosťou.
